參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 兼容?16mm-?51mm的光學元件；

? 兼容60mm籠式系統；

? 4個通孔，中心間距為60mm，用于安裝我們的?6mm籠桿；

? SM2螺紋(2.035"-40)，兼容SM2系列的透鏡套管；

? 帶有激光刻印的標注刻度，用于輔助光學元件的定心；

? M4螺紋安裝孔，可安裝接桿，用于自由空間；

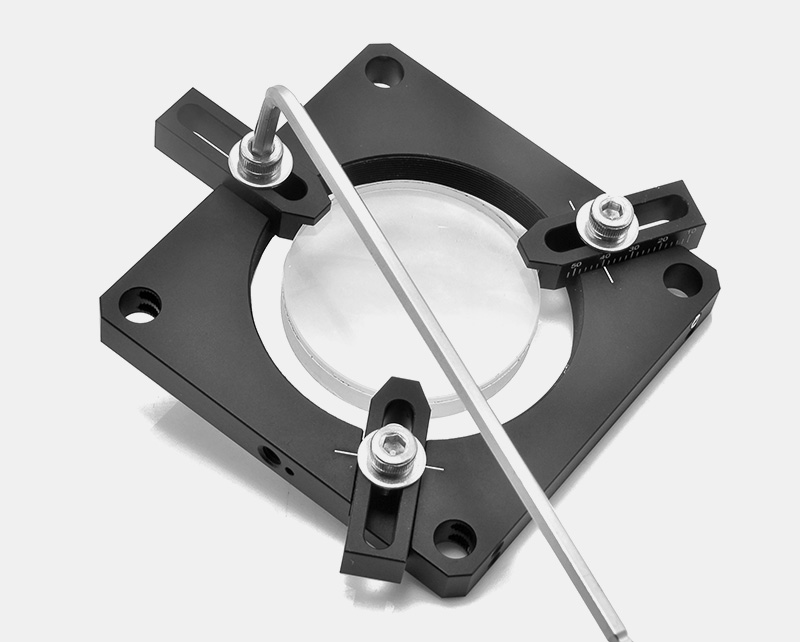

可調節透鏡架兼容我們的60mm籠式系統，非常適用于一般地安裝不同尺寸的光學元件。夾臂除了可正反兩用，帶平坦側或V型側之外，還可對于形狀不尋常的光學元件進行單獨調節。光學元件或物體可以手動對準，接著擰緊夾臂中的三個手?jǐn)Q螺絲鎖定到位。

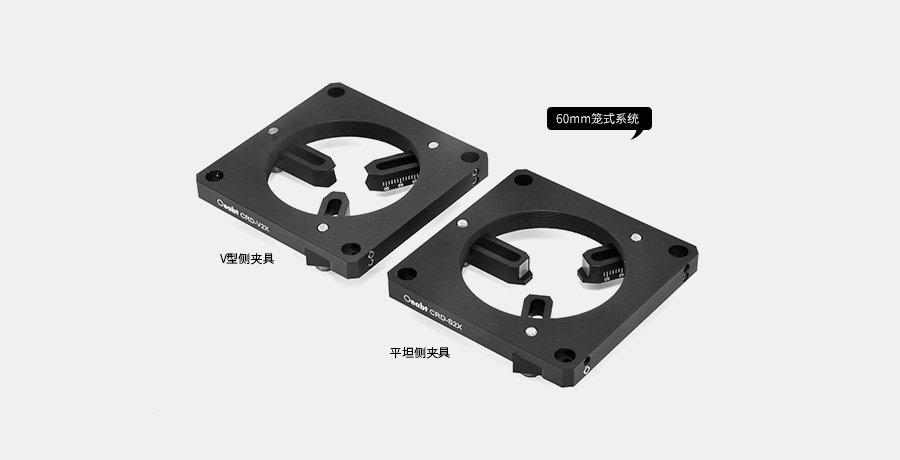

可調節直徑透鏡架
型號	CRD-S2X	CRD-V2X
夾具類型	平坦側夾具	V型側夾具
規格	71.171.118.5mm
兼容鏡片厚度	厚度無限制	最厚5mm
兼容鏡片	?16-?51mm的鏡片
端口螺紋	SM2（2.035”-40）內螺紋
通孔類型	?6mm，間距60mm
重量	67.9g	68.3g

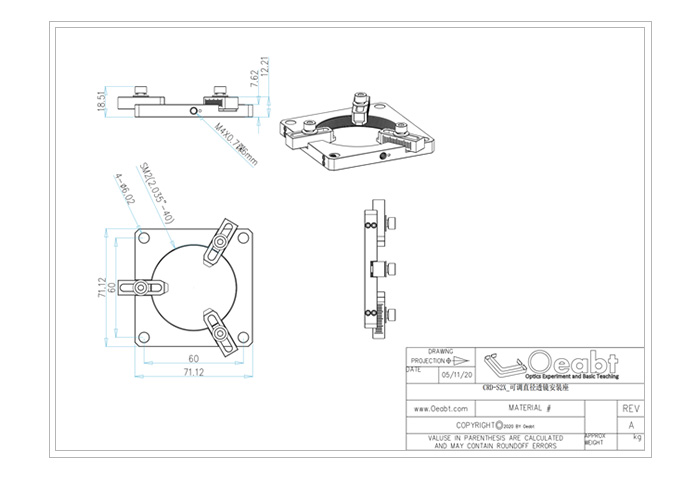

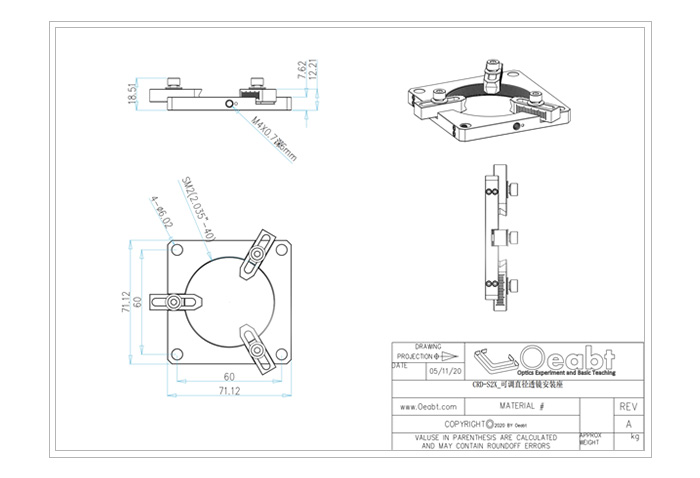

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）可調節透鏡架兼容我們的60mm籠式系統，非常適用于一般地安裝不同尺寸的光學元件。夾臂除了可正反兩用，帶平坦側或V型側之外，還可對于形狀不尋常的光學元件進行單獨調節。光學元件或物體可以手動對準，接著擰緊夾臂中的三個手?jǐn)Q螺絲鎖定到位。

（2）安裝座和夾臂分別有激光刻印的界限和毫米刻度。這些標定刻度和激光刻印線實現了更加可重復的定位，且輔助光學元件定心于安裝座中。注意：刻度僅供輔助定位參考，不可做精準刻度定位。

（3）可調節直徑透鏡架兼容?16mm-?51mm的光學元件。可夾持鏡片的厚度 ,CRD-S2X理論上可安裝鏡片厚度無要求，而CRD-V2X 可夾持鏡片厚度不超過5mm。

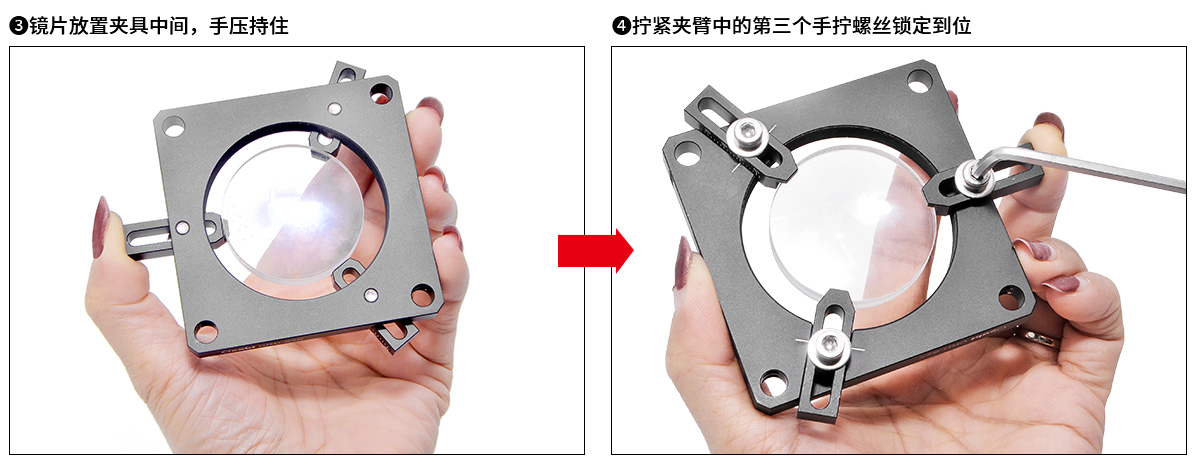

（4）安裝步驟：

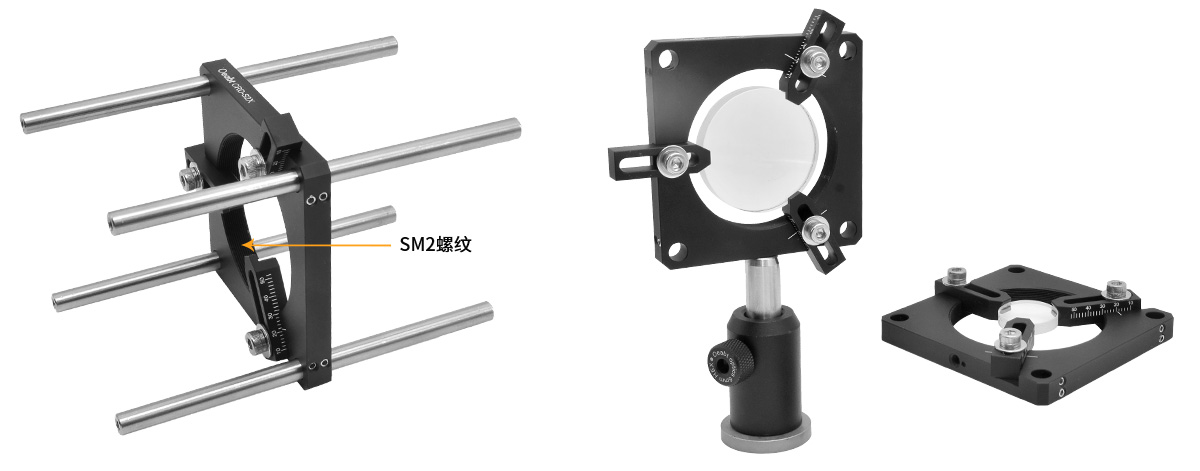

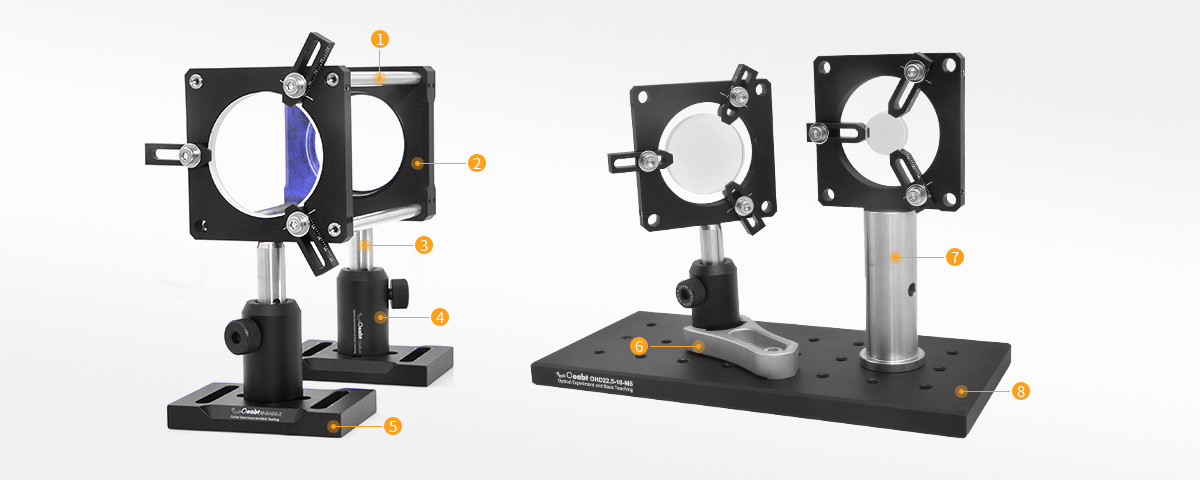

（5）透鏡架帶四個通孔，兼容我們的PCM-S籠式支桿。每個籠桿的兩個緊定螺絲將透鏡架鎖定到位。該透鏡架也帶SM2(2.035"-40)螺紋，以及位于底部的一個M4螺紋孔，允許直接安裝到我們的?12mm接桿上。

???PCM-S系列 ?6mm籠式支桿點擊購買 >	???CSJ-60 60mm螺紋籠板點擊購買 >
???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >	???CA-A系列接桿支架點擊購買 >
???M-BASE 可調節底板底座點擊購買 >	???M-BASE-C 叉式壓板點擊購買 >
???CFP-S系列 ?1英寸不銹鋼接桿點擊購買 >	???OHD-M系列小規格面包板點擊購買 >

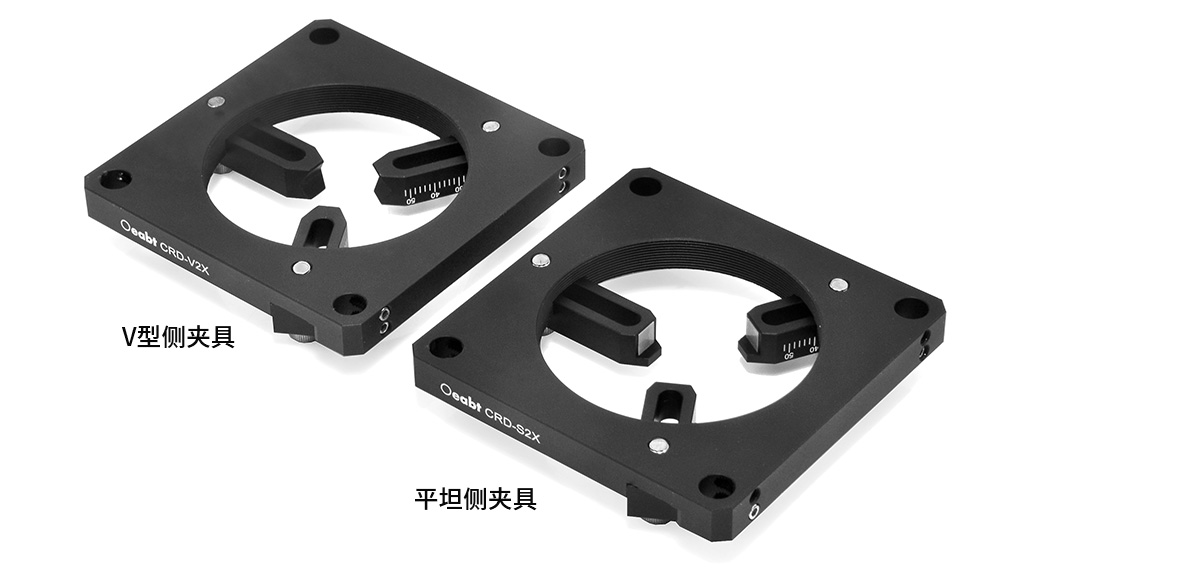

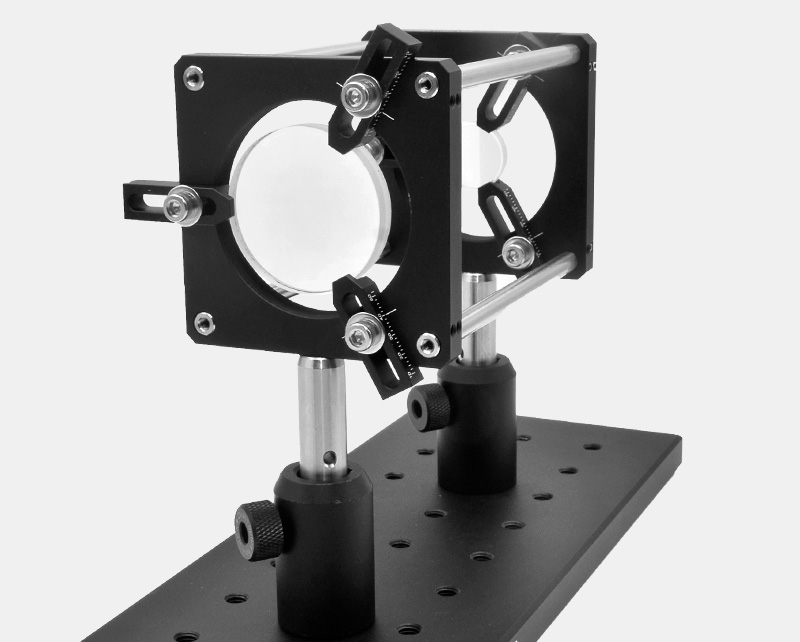

可調節透鏡架兼容我們的60mm籠式系統，非常適用于一般地安裝不同尺寸的光學元件。

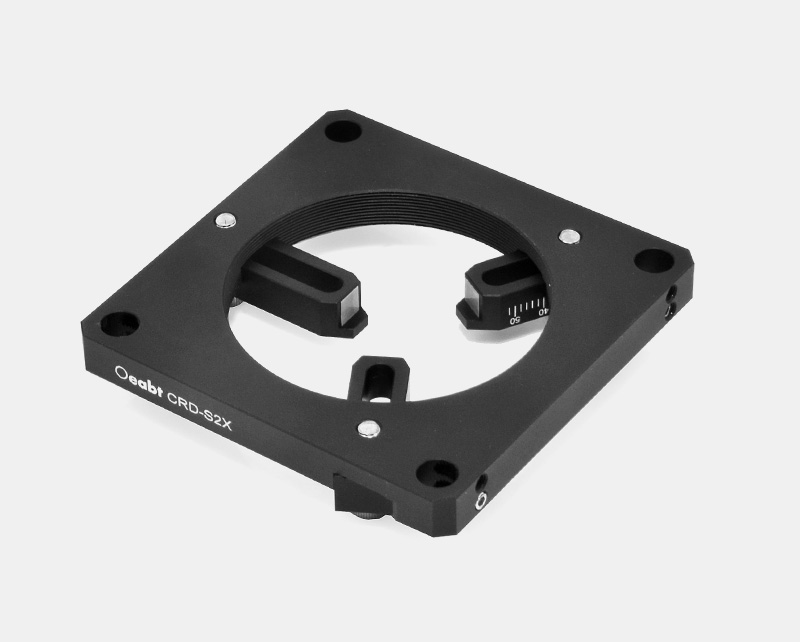

CRD-S2X 可調節直徑透鏡架

? 平坦側夾具，兼容?16-?51mm，理論上厚度無限制的光學元件；

? 兼容60mm籠式系統；

? 4個通孔，中心間距為60mm，用于安裝我們的籠桿；

? SM2螺紋(2.035"-40)，兼容SM2系列的透鏡套管；

? 帶有激光刻印的標注刻度，用于輔助光學元件的定心；

? M4螺紋安裝孔，可安裝接桿，用于自由空間；

【平坦側夾具】可調節透鏡架兼容我們的60mm籠式系統，非常適用于一般地安裝不同尺寸的光學元件。夾臂除了可正反兩用，還可對于形狀不尋常的光學元件進行單獨調節。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CRD-S2X

規格：平坦側夾具

工程圖：點擊下載

對比：

單價：￥305

發貨日期：當天

購物車：

CRD-S2X 可調節直徑透鏡架

規格

71.1*71.1*18.5mm
安裝孔直徑

兼容?16-?51mm的鏡片
材質

7075鋁合金　　
重量

67.9g
螺紋類型

SM2(2.035”-40)內螺紋
產品描述

兼容鏡片厚度:理論上厚度無限制;
通孔類型:?6mm,間距60mm;

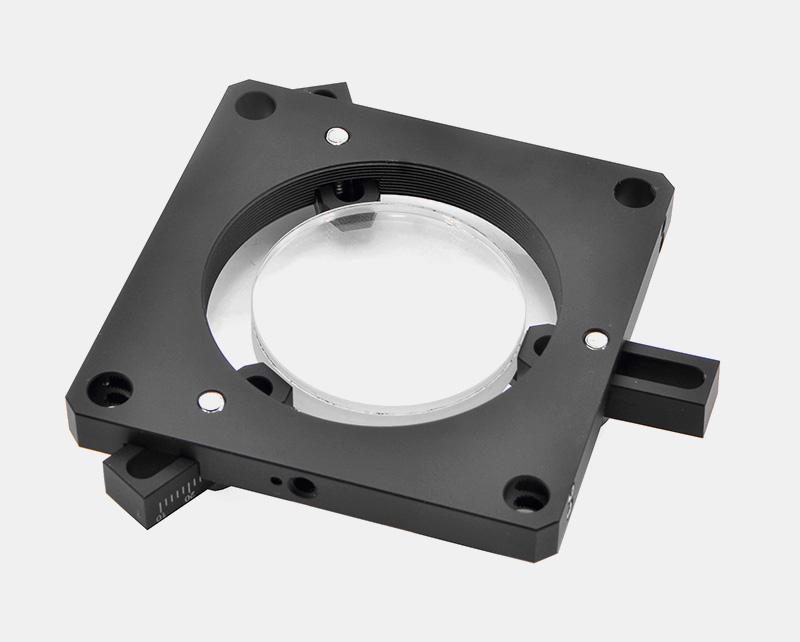

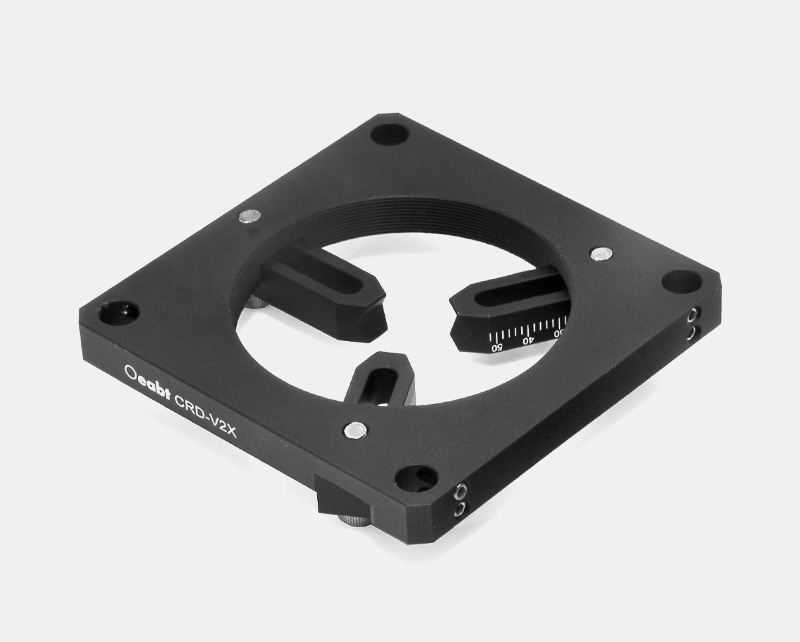

CRD-V2X 可調節直徑透鏡架

? V型側夾具，兼容?16-?51mm，最厚5mm的光學元件；

? 兼容60mm籠式系統；

? 4個通孔，中心間距為60mm，用于安裝我們的籠桿；

? SM2螺紋(2.035"-40)，兼容SM2系列的透鏡套管；

? 帶有激光刻印的標注刻度，用于輔助光學元件的定心；

? M4螺紋安裝孔，可安裝接桿，用于自由空間；

【V型側夾具】可調節透鏡架兼容我們的60mm籠式系統，非常適用于一般地安裝不同尺寸的光學元件。夾臂除了可正反兩用，還可對于形狀不尋常的光學元件進行單獨調節。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CRD-V2X

規格： V型側夾具

工程圖：點擊下載

對比：

單價：￥305

發貨日期：當天

購物車：

CRD-V2X 可調節直徑透鏡架

規格

71.1*71.1*18.5mm
安裝孔直徑

兼容?16-?51mm的鏡片
材質

7075鋁合金　　
重量

68.3g
螺紋類型

SM2(2.035”-40)內螺紋
產品描述

兼容鏡片厚度:最厚5mm;
通孔類型:?6mm,間距60mm;
