產品說明

? 60mm螺紋籠板可直接安裝最大厚度為8.9mm的?2英寸光學元件；

? 可將裝有光學鏡片的螺紋籠板直接組和到60mm籠式系統中；

? 可通過底部M4螺紋孔安裝在不銹鋼接桿支桿上面；

? 籠板帶有標準SM2(2.035"-40)螺紋；

SM2螺紋籠板是最常用的60mm籠板之一。它的中心有SM2(2.035"-40)螺孔，可安裝厚8.9mm的?2英寸光學元件。利用兩個CSK4 SM2卡環光學元件固定在籠板中。

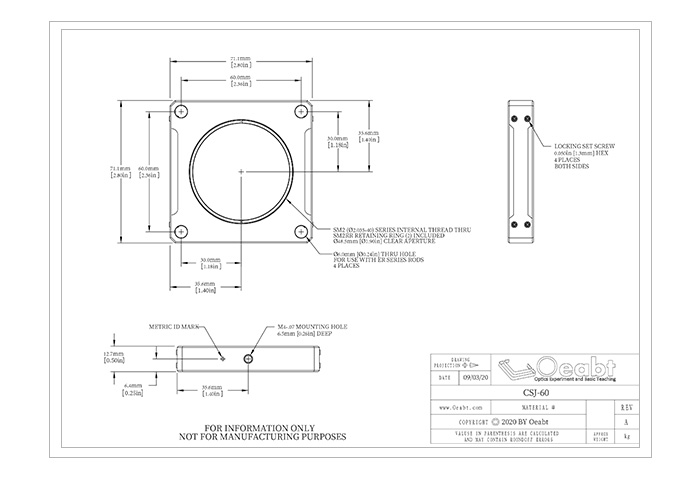

示意圖

通用參數

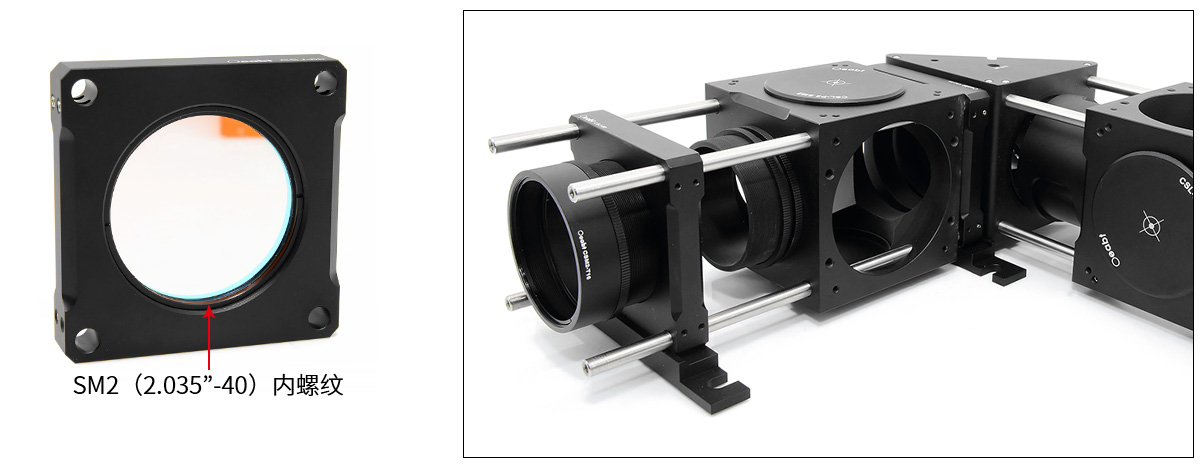

（1）CSJ-60螺紋籠板的中心具有SM2(2.035”-40)內螺紋,可安裝最厚8.9mm的?2英寸光學元件,或SM2外螺紋的光機組件。利用附帶的兩個SM2卡環可將光學元件固定在籠板中,應用于60mm籠式系統。

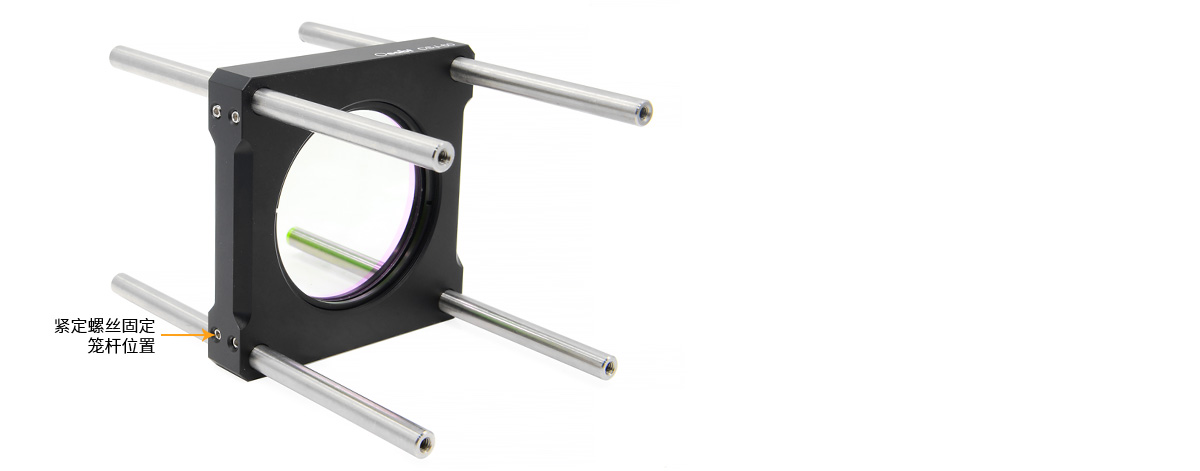

（2）籠板通孔間距60*60mm，兼容我們的?6mm籠桿。通孔側邊有M3緊定螺絲,用于固定籠板在籠式系統中的位置。使用1.6mm六角扳手即可將其鎖定。

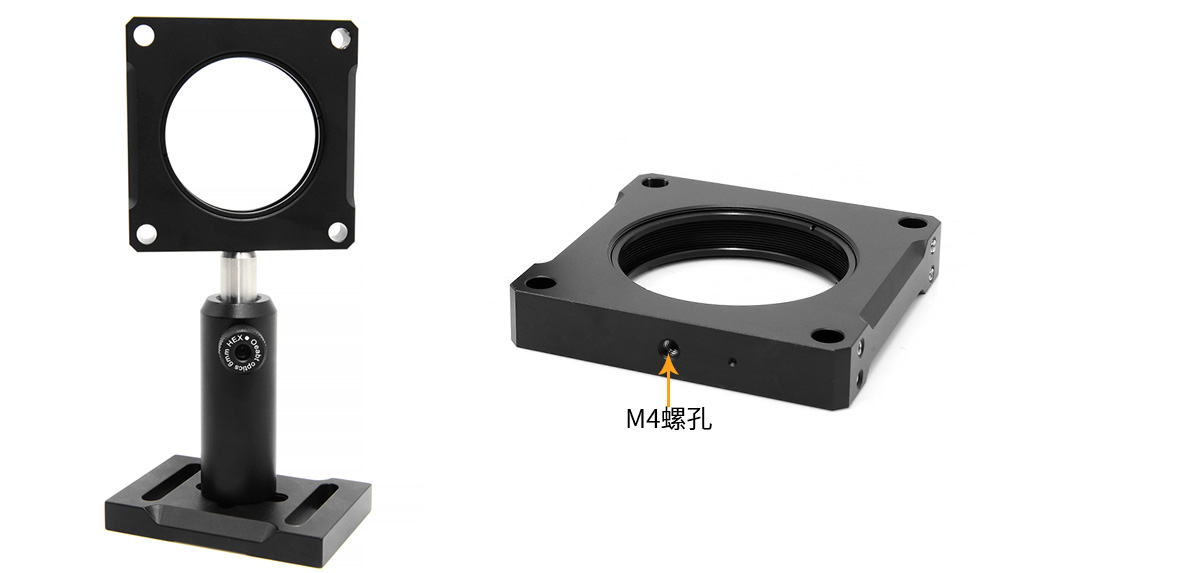

（3）可利用底部M4螺孔用于安裝接桿。

（4）60mm螺紋籠板；30mm螺紋籠板；

手動式組裝安裝

1.安裝方式：

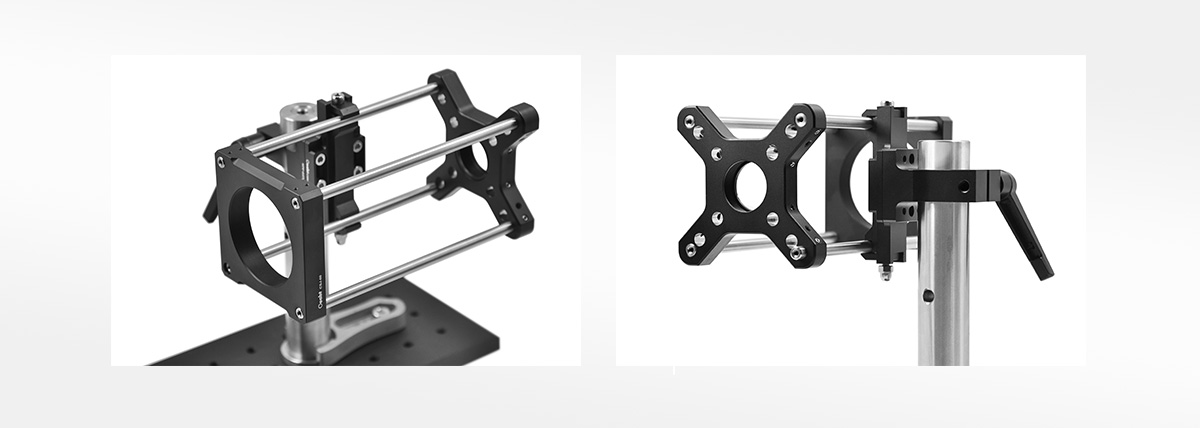

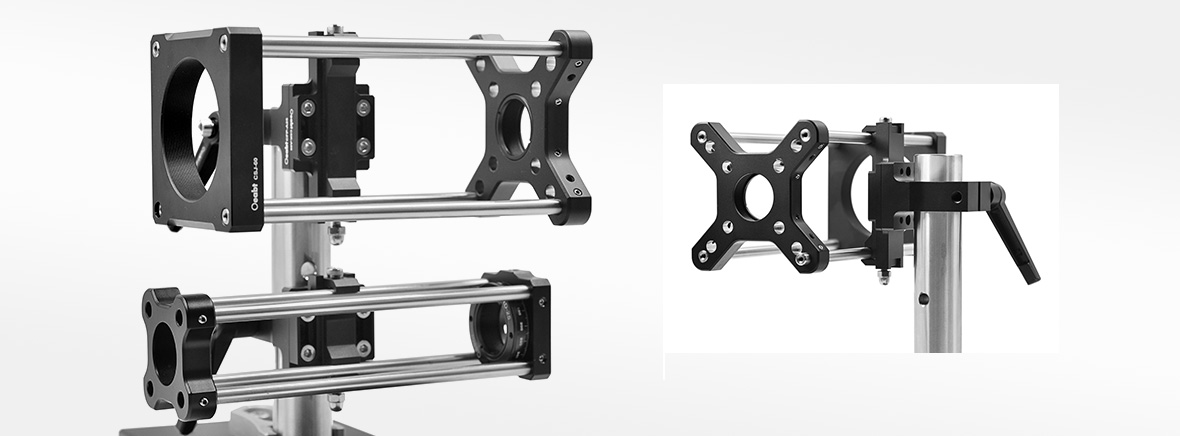

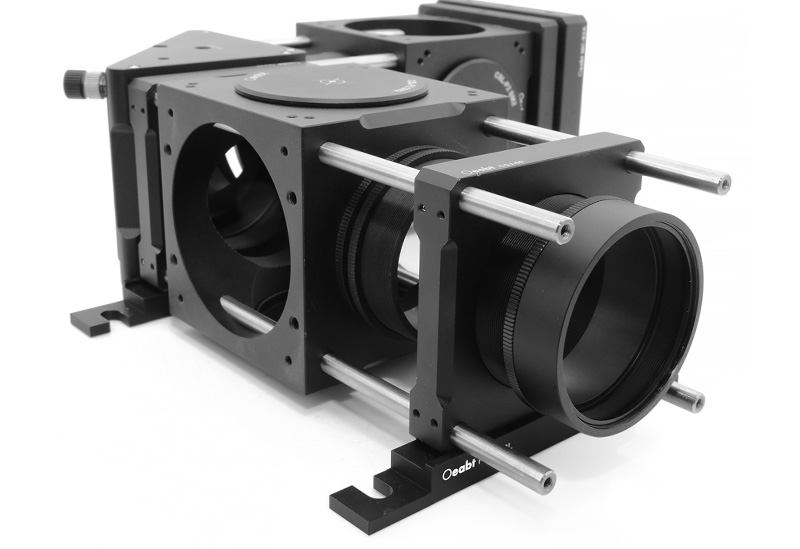

Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

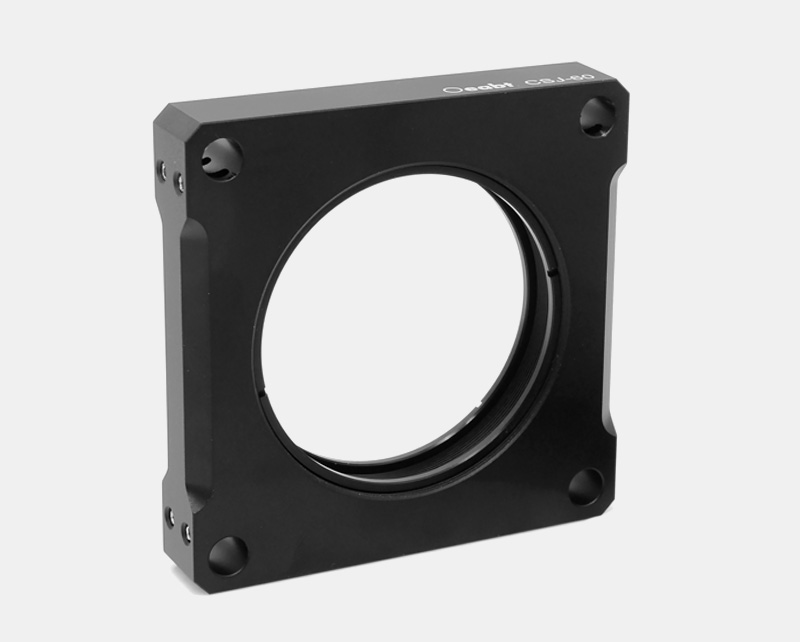

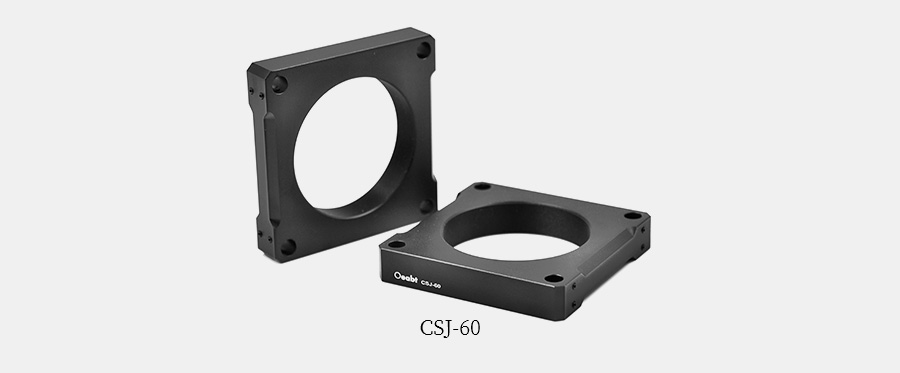

CSJ-60 60mm螺紋籠板

? SM2（2.035”-40內螺紋；

? 可安裝最大厚度為8.9mm的?2英寸光學元件；

? 兼容60mm籠式系統，將光學元件安裝到籠式系統中；

? 可通過M4螺紋孔安裝到?12mm接桿；

? 附帶2個CSK4卡環；

CSJ-60螺紋籠板的中心具有SM2（2.035”-10）內螺紋，可安裝最厚8.9mm的?2英寸光學元件，或SM2外螺紋的光機組件。利用附帶的兩個SM2卡環可將光學元件固定在籠板中，應用于60mm籠式系統。
