參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

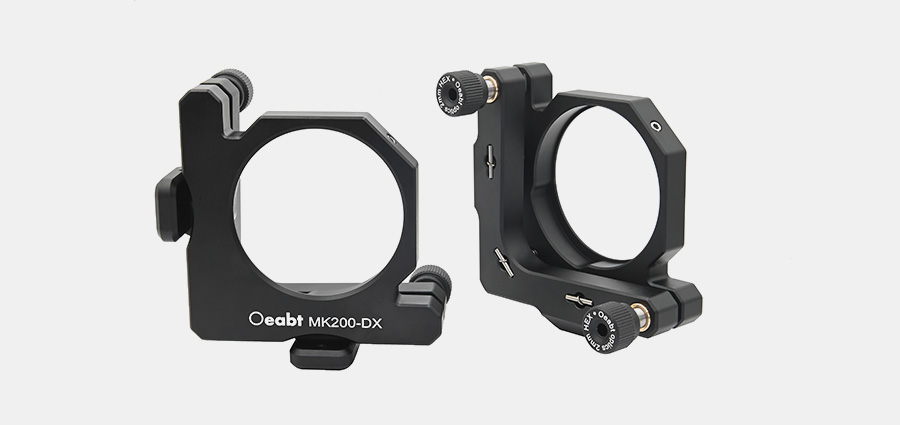

產品說明

? 兼容?2英寸的二軸鏡架，帶尼龍頂絲固定；

? 角度范圍: ±3°；

? 后裝式安裝座，將鏡片前表面與接桿孔對齊，簡化光束對準；

? 底部M4螺孔，安裝接桿使用；

調整架采用后裝式安裝座設計，優化了光學元件的安裝位置。光學元件的前表面始終處于安裝接桿的中心位置（在接桿上方47.0mm的位置）。

型號	MK200-DX
規格	84.084.426.0mm（不含調節器）
兼容元件	?2英寸，厚度≥4mm的光元件
調節范圍	±3°俯仰/偏轉
調節精度	每圈0.5°（8mrad）
螺孔類型	M4*2處
重量	145.1g
材質	7075鋁合金

示意圖

通用參數

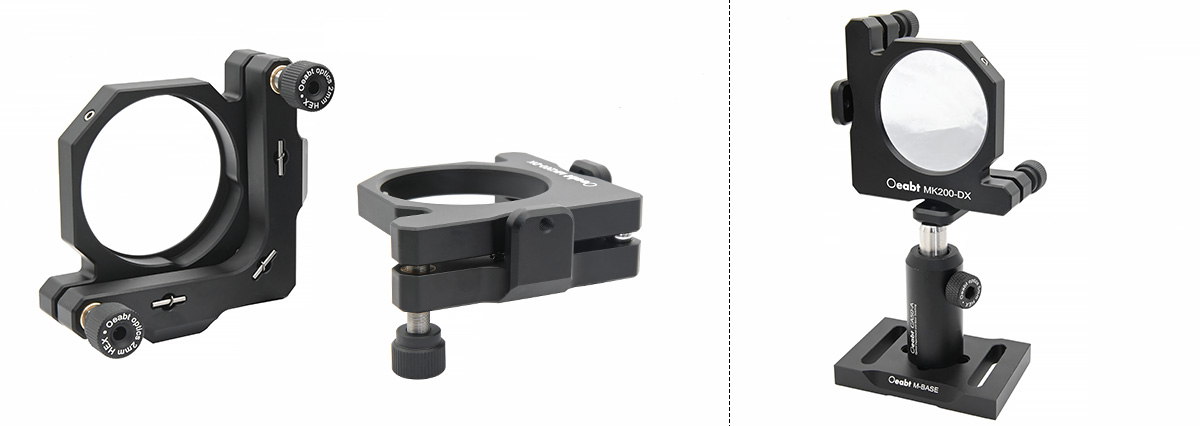

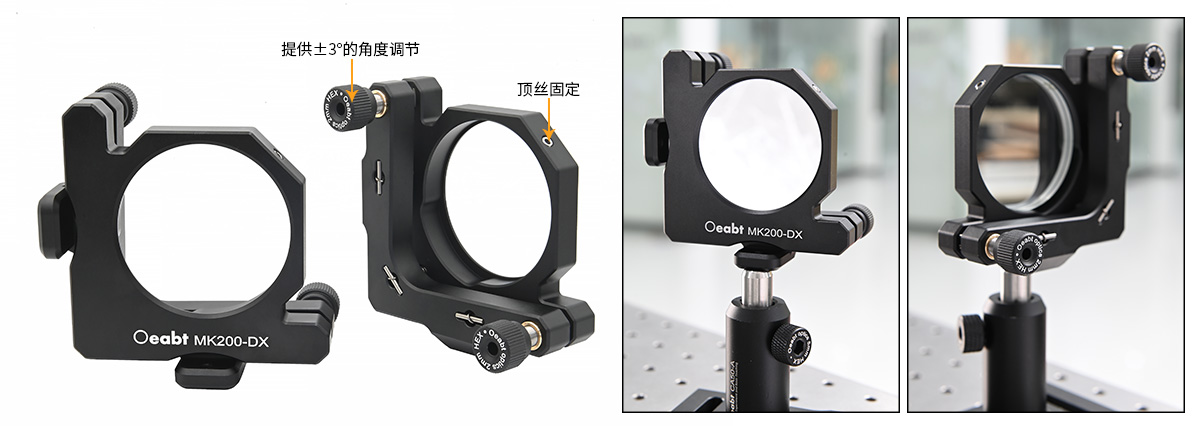

（1）調整架采用后裝式安裝座設計，優化了光學元件的安裝位置。光學元件的前表面始終處于安裝接桿的中心位置（在接桿上方47.0mm的位置）。使得用戶能夠通過旋轉接桿粗略調整，且在調整過程中不會引起光束偏移。

（2）兼容安裝厚度≥4mm的?2英寸光學元件，通過尼龍頂絲沿限位形成的兩條接觸線，固定鏡片位置。2個調節器提供±3°的角度調節范圍，每轉可實現8mrad（0.5°）的調整。

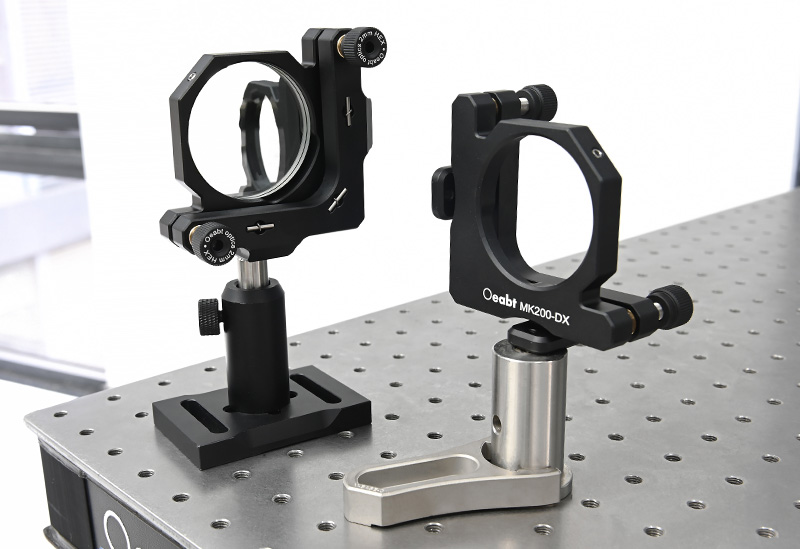

（3）通過2個M4螺孔固定至12mm接桿上，支持右手或左手調節器的定向安裝。

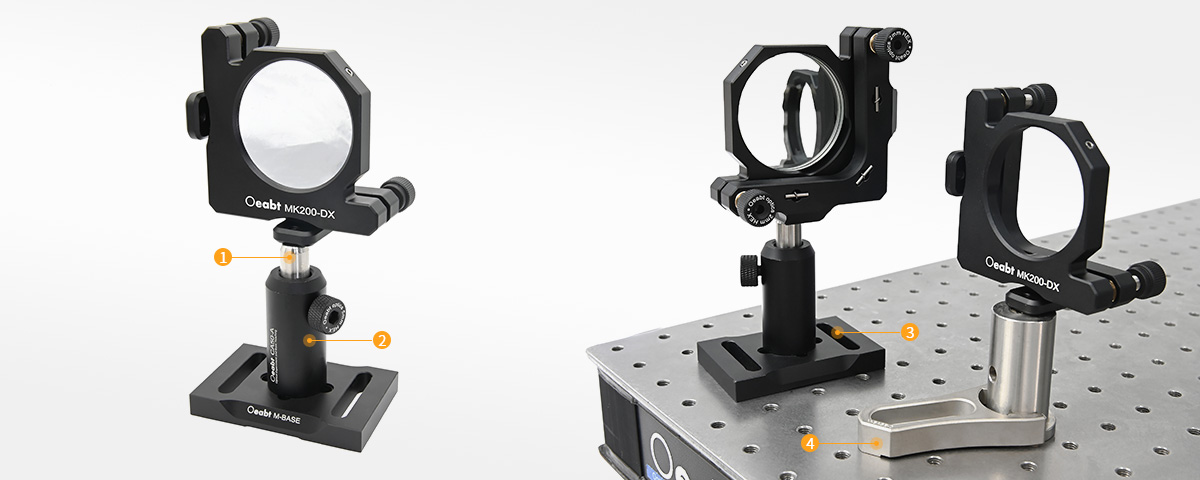

??12mm不銹鋼接桿點擊購買>	?CA-A系列接桿支架點擊購買>
?可調節底板底座?點擊購買>	?M-BASE-C 叉式壓板 ?點擊購買>

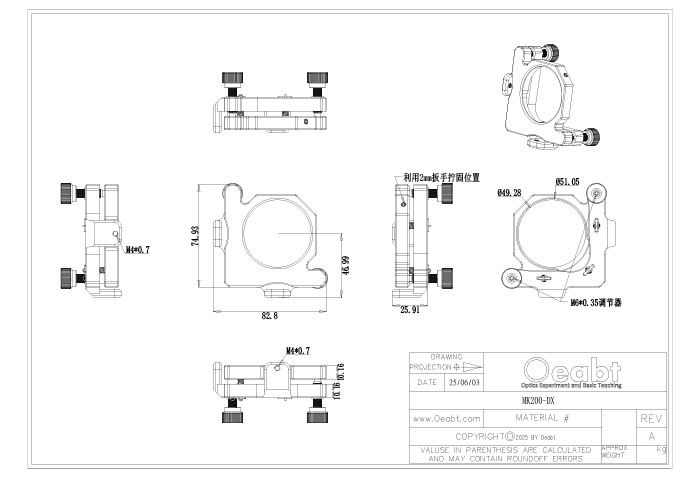

MK200-DX 工程圖下載

MK200-DX STP下載

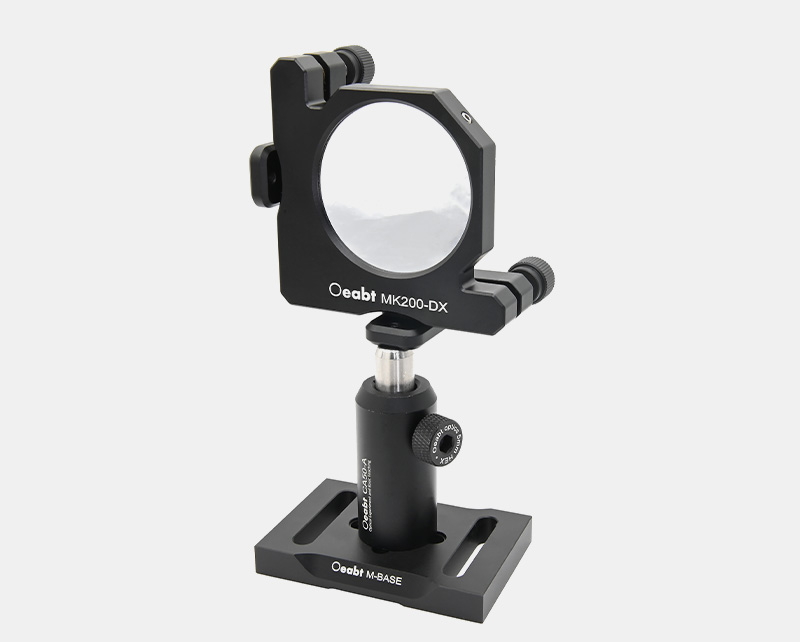

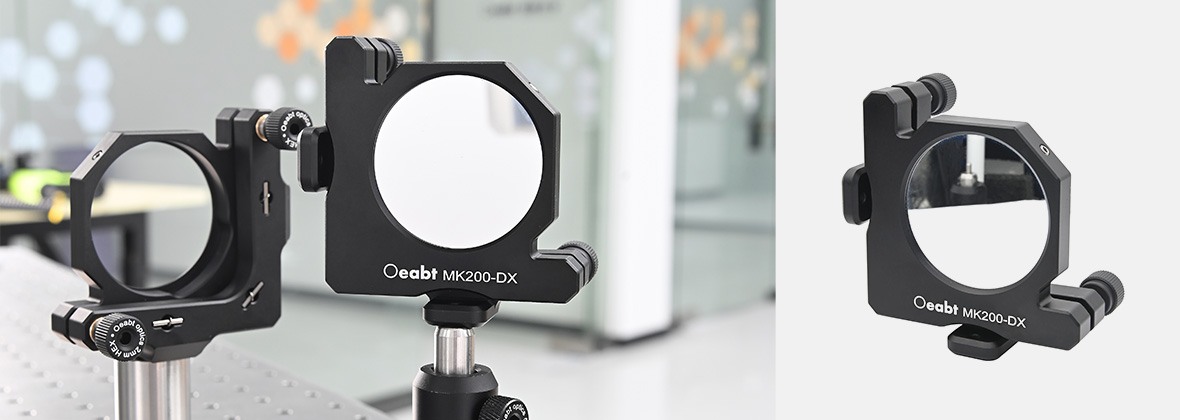

MK200-DX ?2英寸二軸調整鏡架

? 調整架采用后裝式安裝座設計，優化了光學元件的安裝位置。光學元件的前表面始終處于安裝接桿的中心位置（在接桿上方47.0mm的位置）。

兼容?2英寸的二軸鏡架，帶尼龍頂絲固定；| 角度范圍: ±3°；| 后裝式安裝座，將鏡片前表面與接桿孔對齊，簡化光束對準；| 底部M4螺孔，安裝接桿使用；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： MK200-DX

規格：角度范圍: ±3°

工程圖：點擊下載

對比：

單價：￥508

發貨日期：當天

購物車：

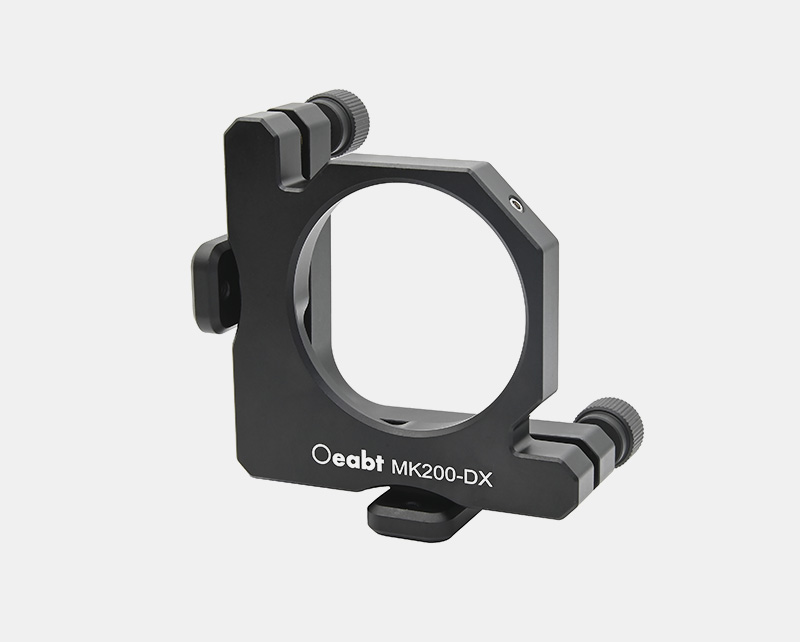

MK200-DX ?2英寸二軸調整鏡架

規格

84.0*84.4*26.0mm（不含調節器）
安裝孔直徑

?2英寸，厚度≥4mm的光元件
材質

7075鋁合金
重量

145.1g
螺紋類型

M4*2處
產品描述

調節精度：每圈0.5°（8mrad）
