產品說明

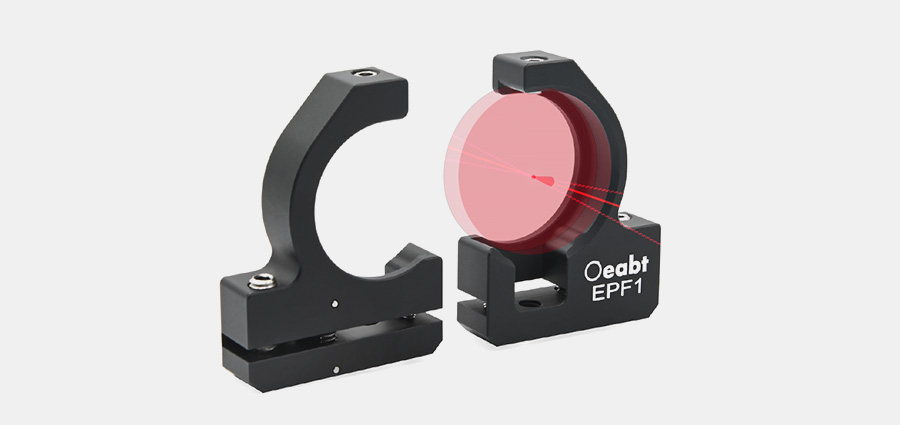

? 120°無邊緣設計，允許光束近邊緣通過；

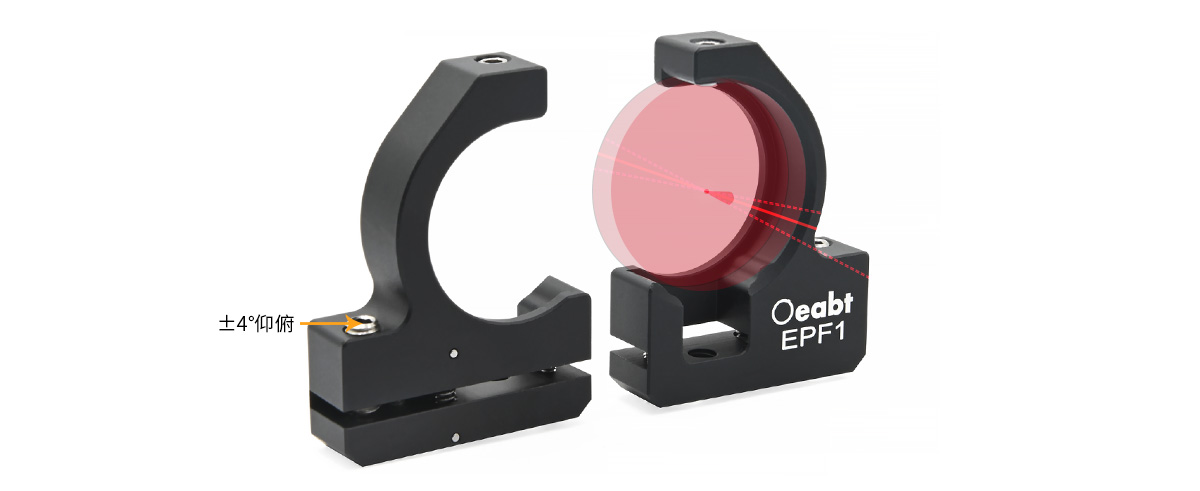

? ±4°俯仰調節范圍；
? 夾持安裝厚度3.8~7.1mm的?1英寸光學元件；

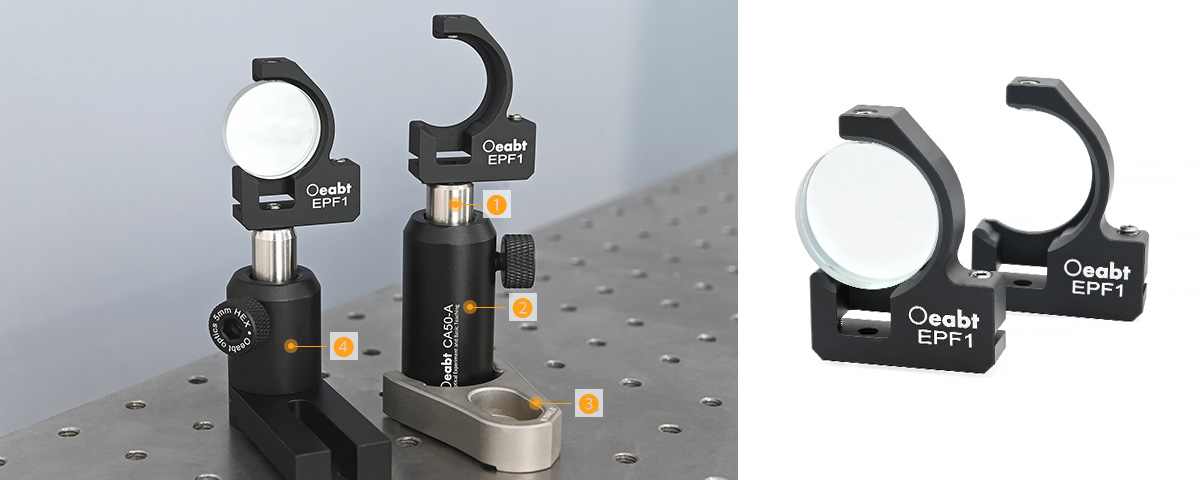

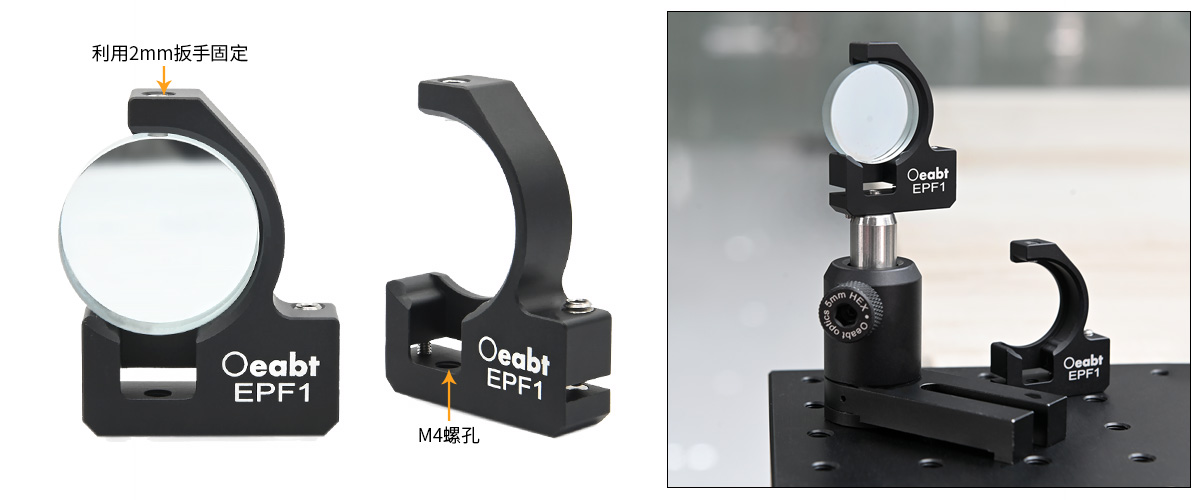

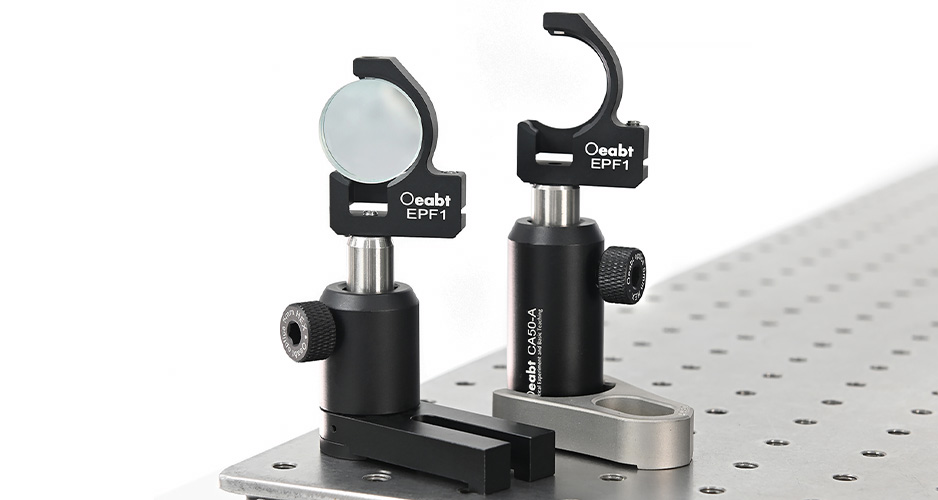

? 底部M4螺孔，兼容?12mm接桿；

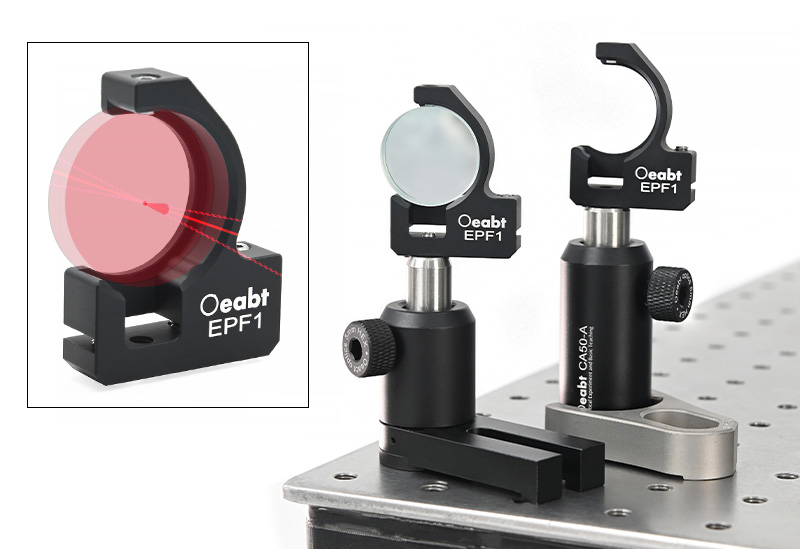

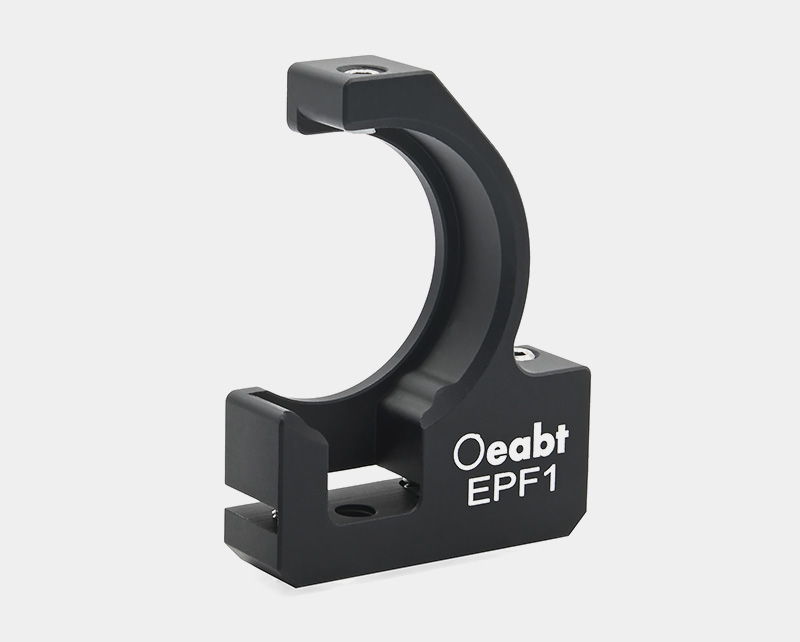

調整架采用單件式撓性設計，能提供±4°的俯仰調節。其120°無邊緣設計，允許光束靠近光學元件的外徑區域自由通過。這對于兩束接近法線入射角的光束，或者在兩束接近傳播的光束中分離其中一束光非常合適。
|
型號 |
?EPF1 |
|
規格 |
?43.2*32.5*9.1mm |
|
調節范圍 |
?±4°俯仰調節（撓性使得仰俯時產生小的滯后，因此無圈精度說明） |
|
兼容元件 |
?厚度在3.8-7.1mm的?1英寸光學元件 |
|
螺孔類型 |
?M4*1處 |
|
重量 |
?12.6g |
|
材質 |
?7075鋁合金 |
工程圖下載
