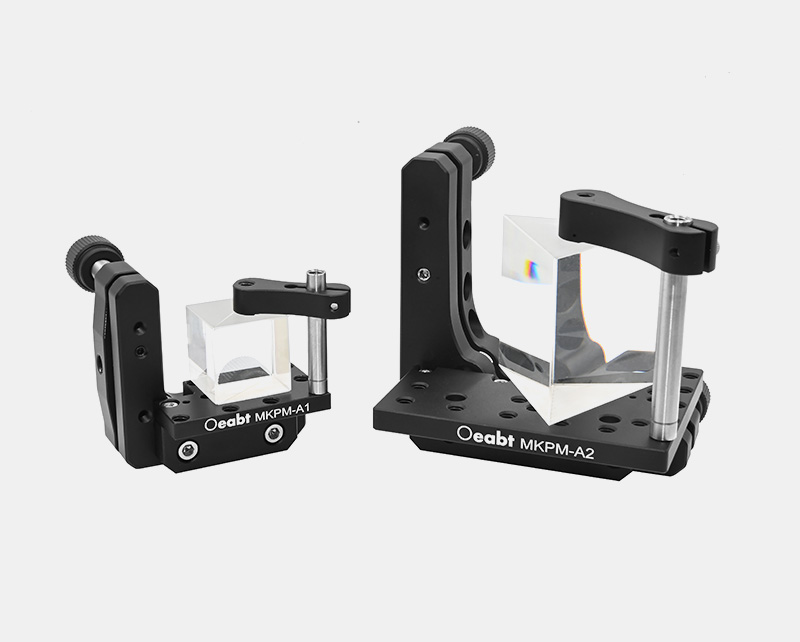

? 安裝棱鏡、分束鏡、非標準光學元件；
? 用于±4°俯仰/偏轉調節；
? 垂直或平行于調節器的安裝平臺，附帶壓臂安裝；
? M4沉孔用于光學接桿；

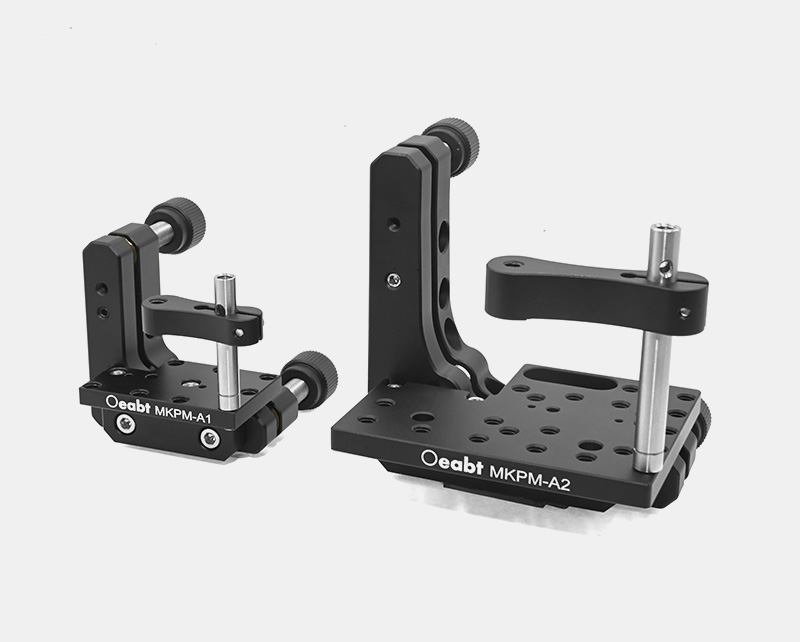

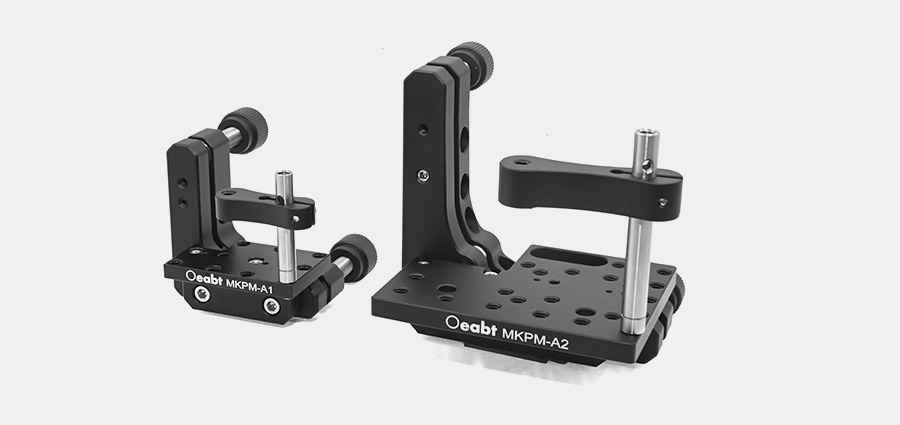

光學平臺調整架帶有一個小型壓臂，調整架提供較大的安裝表面，且光路不會受到調節器阻擋。
|
調節范圍 |
±4°俯仰/偏轉 |
|
調節精度 |
每圈0.5°（8mrad） |
|
材質 |
7075鋁合金 |
?
|
型號 |
MKPM-A1 |
MKPM-A2 |
|
規格 |
49.9*49.9*34.9mm（不含調節器） |
76.4*76.5*53.8mm（不含調節器） |
|

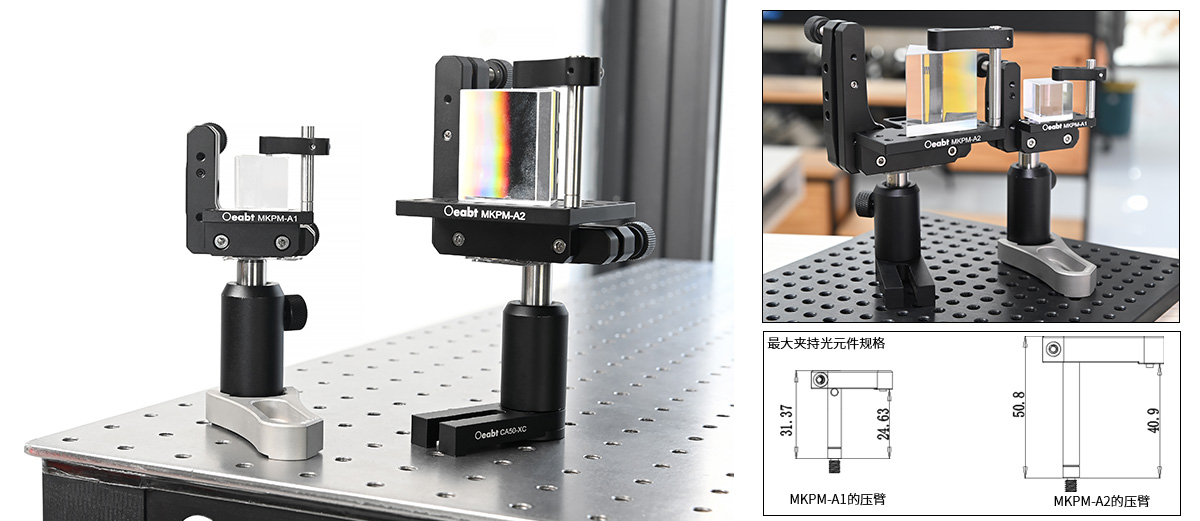

壓持高度 |
≤24.6mm |
≤40.9mm |
|
安裝平臺 |
41.1*25.4mm， 臺面M4*8處 |
69.9*54.4mm， 臺面M4*21處，?4.8mm*2處 |
|
沉孔類型 |
M4*2處 |
M4*6處 |
|
重量 |
88.0g |
184.3g |
MKPM-A2 工程圖下載
