低漂移系列
Low drift series
? 快拆式，適合需頻繁更換矩形濾光片的應用；
? 雙臂內置橡膠墊，避免過壓損壞光學元件；
? 用于最厚4mm的矩方形濾光片；
? M4沉孔用于接桿安裝；

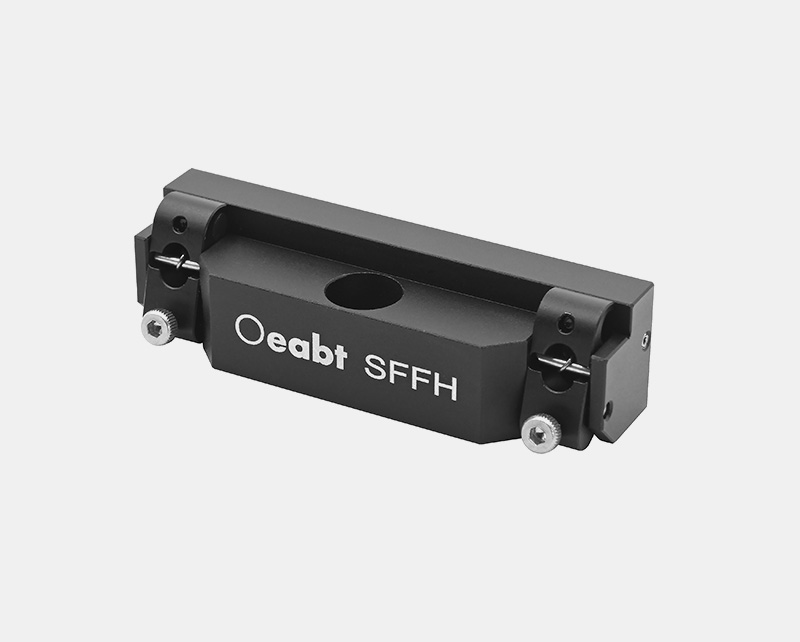

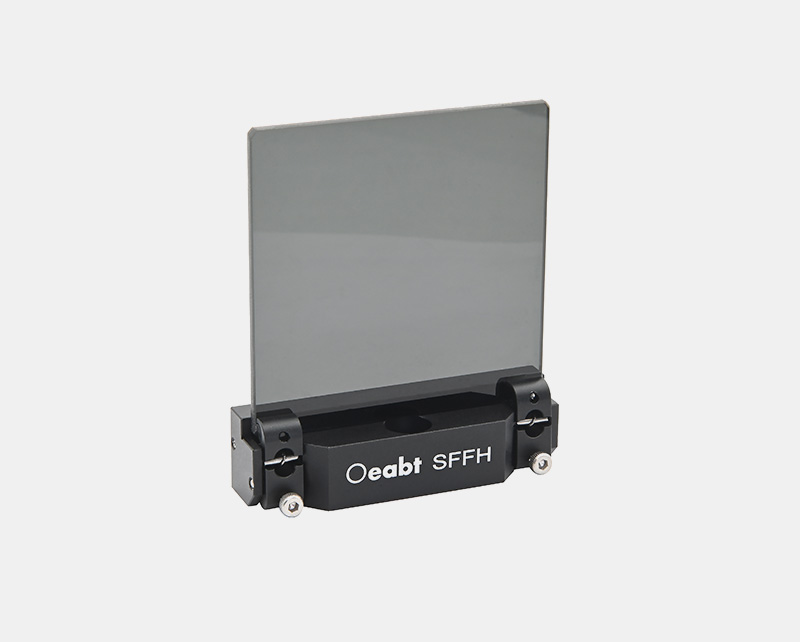

SFFH快拆式濾光片固定架適合需頻繁更換濾光片的應用，該固定架采用雙臂鎖定結構。
|
型號 |
SFFH |
|
規格 |
52.8*14.5*14.1mm |
|
夾持元件 |
最厚4mm，寬度≥40mm的矩形元件 |
|
螺孔類型 |
M4*1處（沉頭孔） |
|
重量 |
22.4g |
|
材質 |
7075鋁合金 |

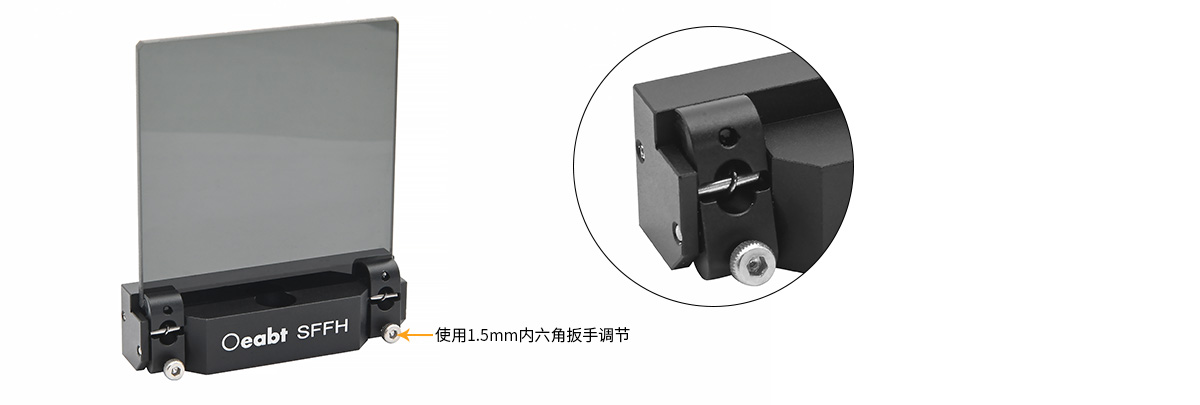

（1）SFFH快拆式濾光片固定架適合需頻繁更換濾光片的應用，該固定架采用雙臂鎖定結構，每個支撐臂均配備 M2 螺絲驅動的鎖緊裝置，通過1.5mm 內六角扳手手動調節夾持力，從而控制光學元件的固定程度。
?

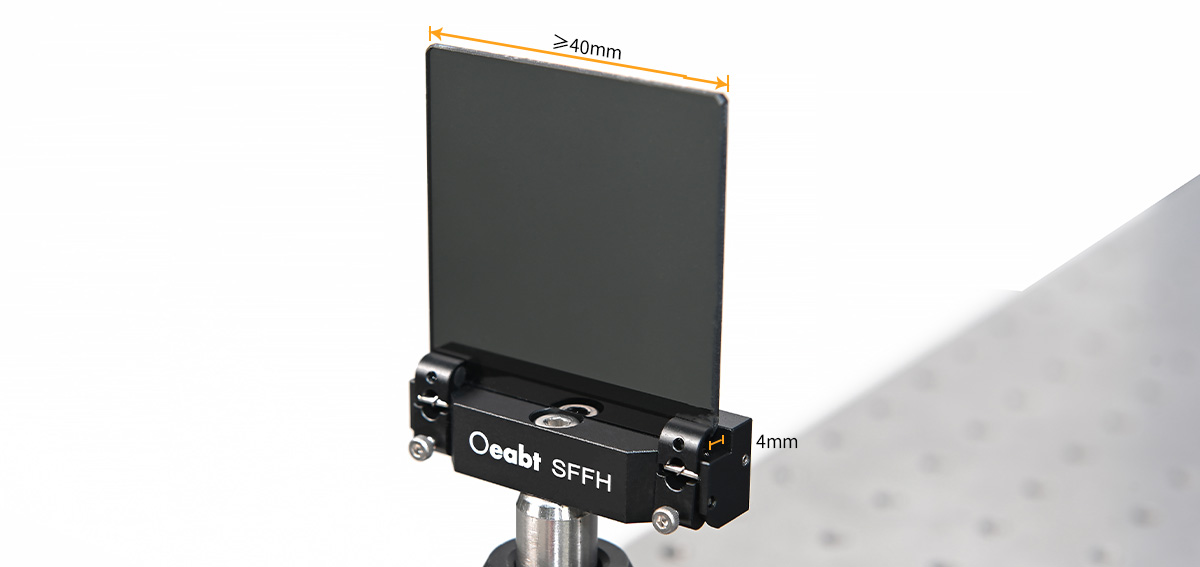

（2）鎖定臂內側有高彈性橡膠墊片，在牢固夾持的同時有效防止濾光片受損，適配厚度最厚4mm，寬度≥40mm的方形或矩形濾光片。提供了更大的通光孔徑，減少了對光束路徑的遮擋，特別適合大角度入射或大視場光學系統。
?

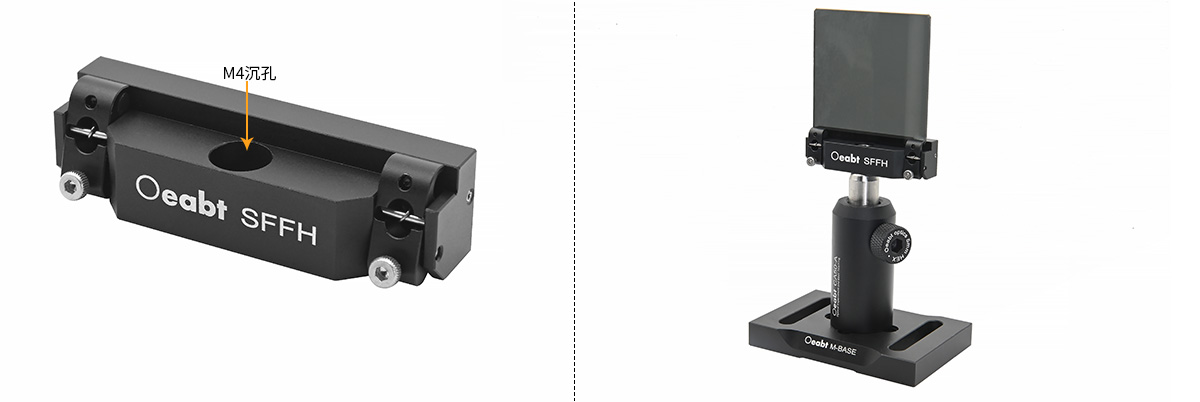

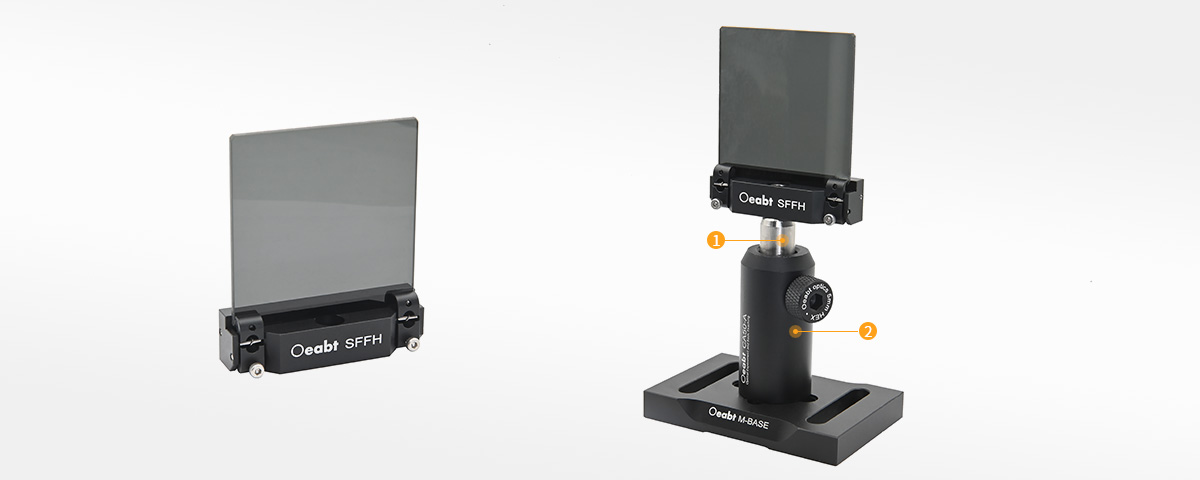

（3）固定架底部中間預留一個M4沉孔，可安裝至?1/2英寸接桿上，便于在各類光學平臺或支架系統中靈活集成，支持多角度和模塊化組合使用。
? 快拆式，適合需頻繁更換矩形濾光片的應用；
? 雙臂內置橡膠墊，避免過壓損壞光學元件；
? 用于最厚4mm的矩方形濾光片；
? M4沉孔用于接桿安裝；

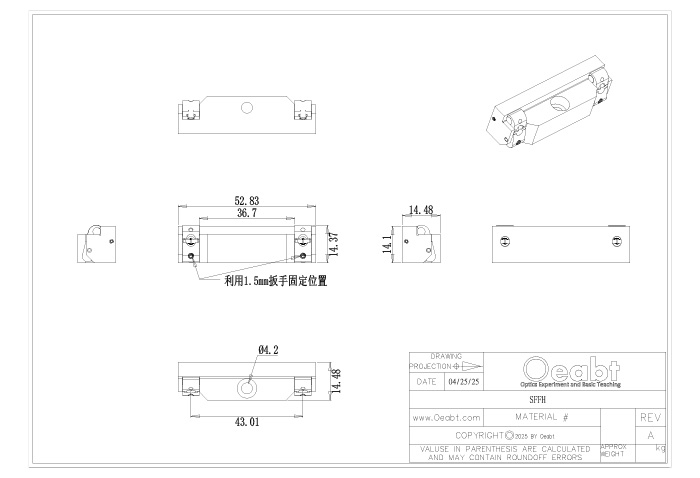

SFFH 工程圖下載
