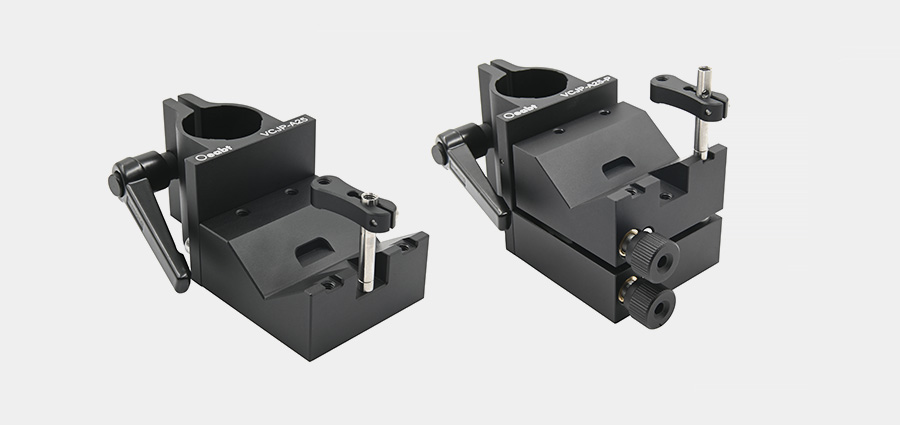

? 粗調款，提供±10°的仰俯調節；

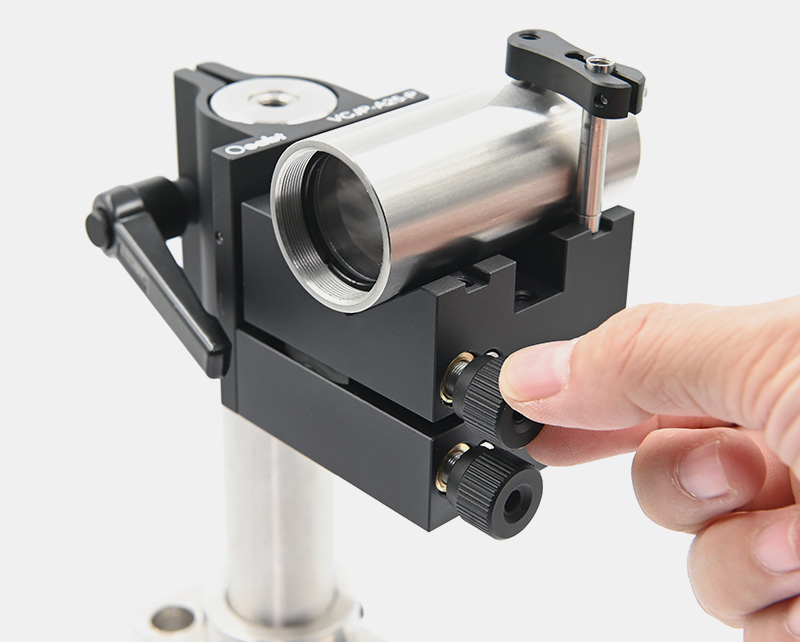

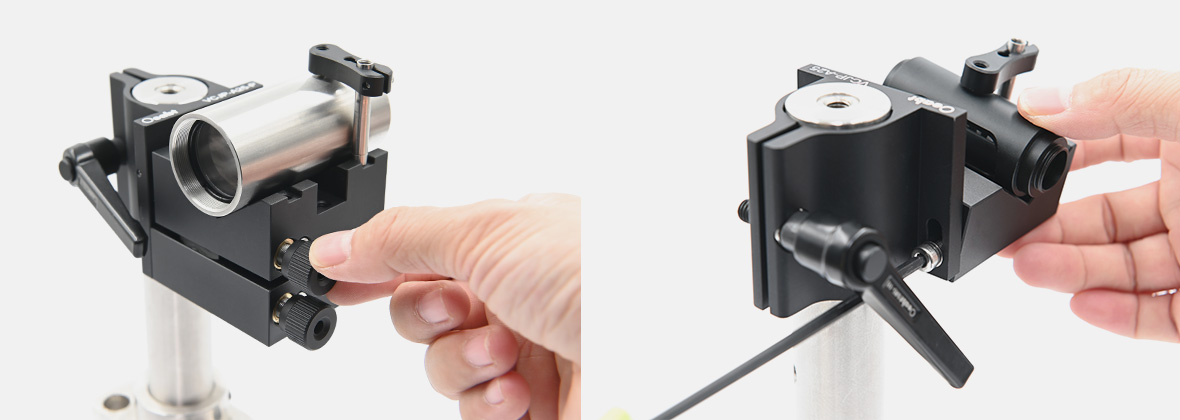

? 精調款，帶M6*0.5調節器，提供±2°仰俯和偏轉調節，可鎖定；
? 兼容?25mm接桿；
? 壓臂安裝在中間位置：可夾持?0.8-?24.0mm的圓柱形組件；
? 壓臂安裝在外側位置：可夾持：?9.8-?30.3mm的圓柱形組件；

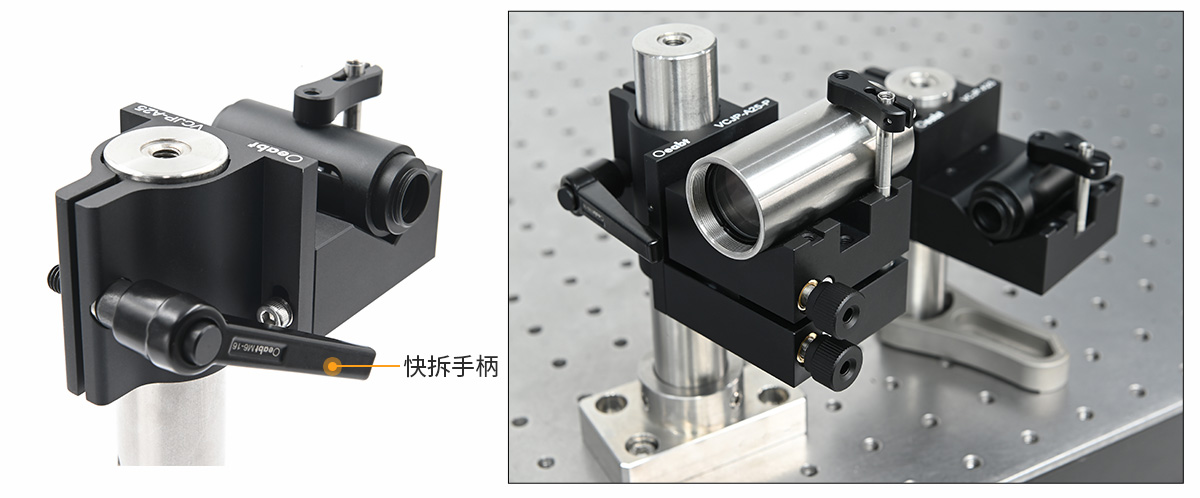

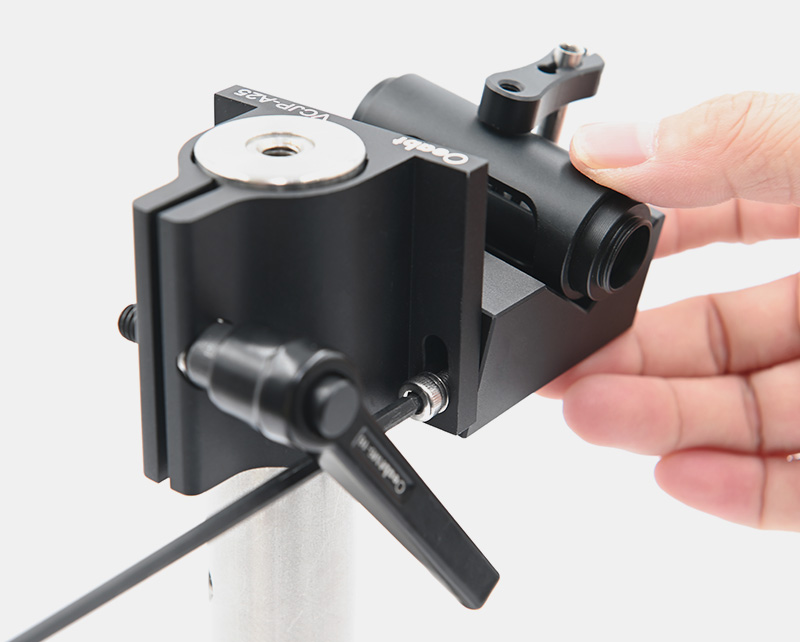

? 配置快拆手柄，可快速固定到接桿；

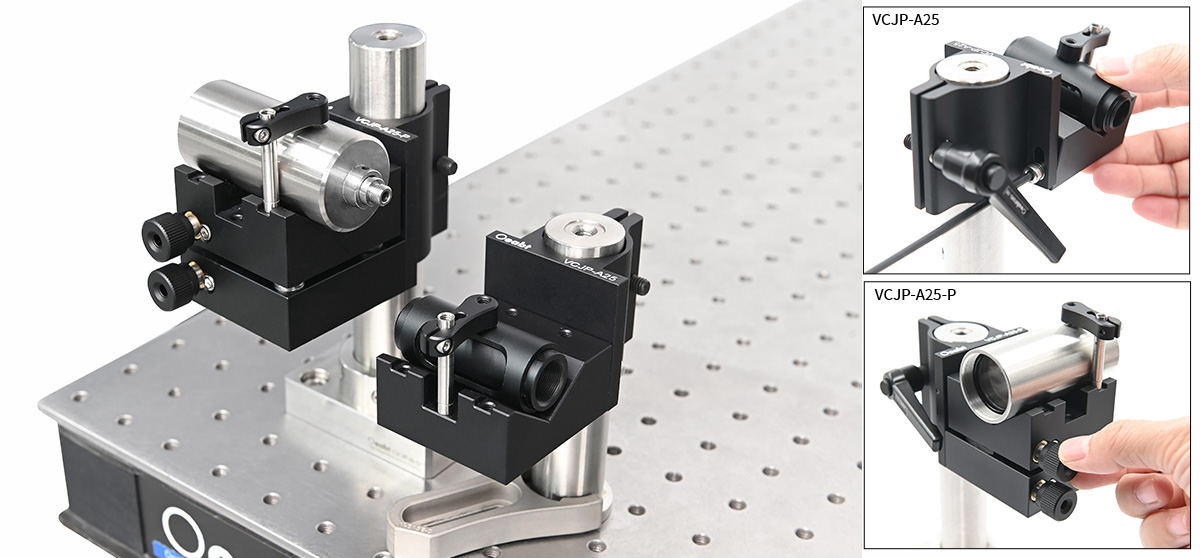

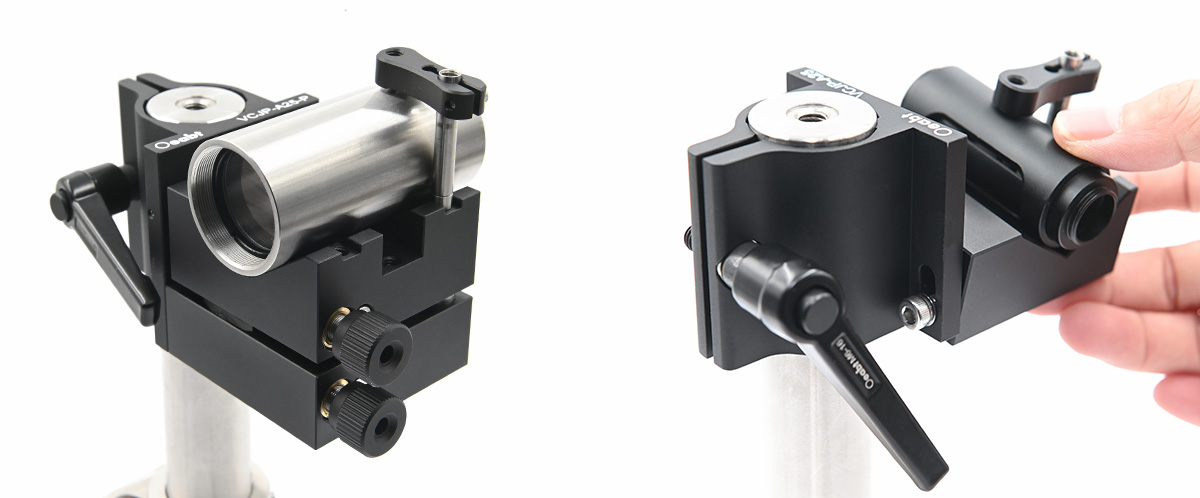

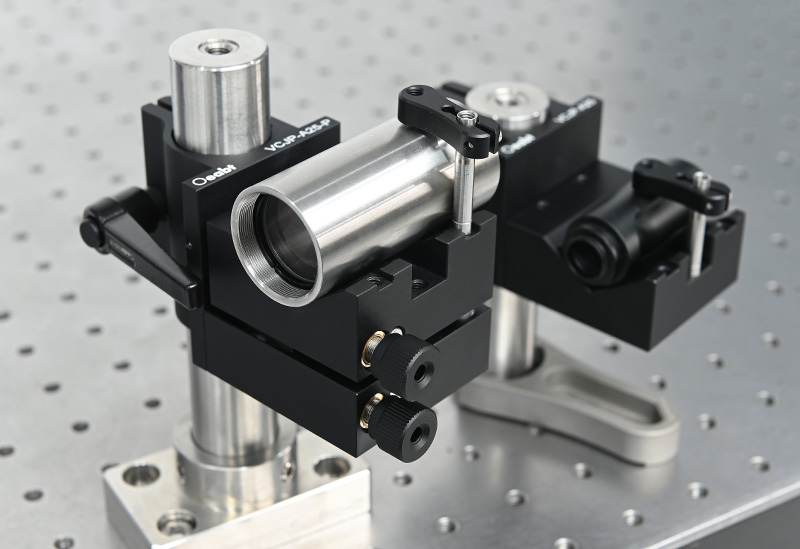

通過手柄驅動的撓性夾持將V形夾具座安裝在?25mm接桿上，提供夾持圓柱形組件的仰俯、偏轉調節。
|
型號 |

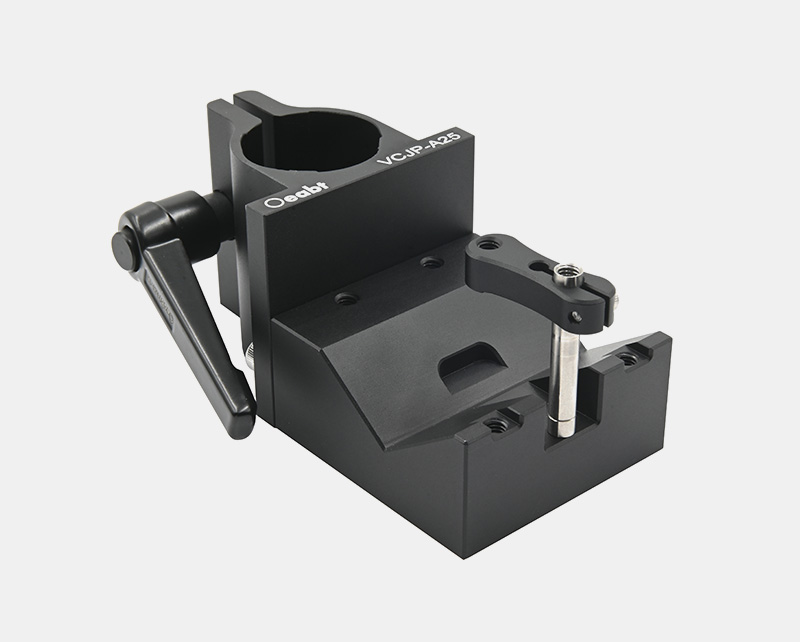

VCJP-A25 |

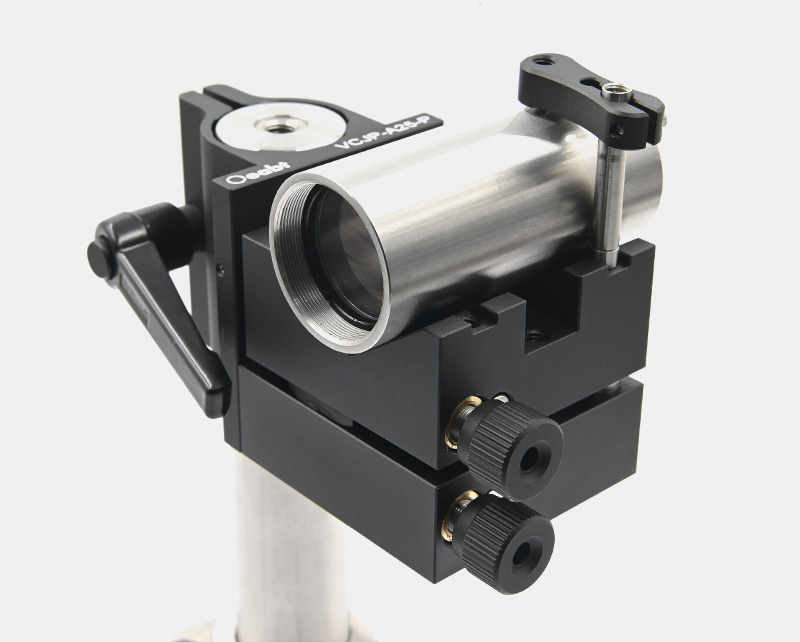

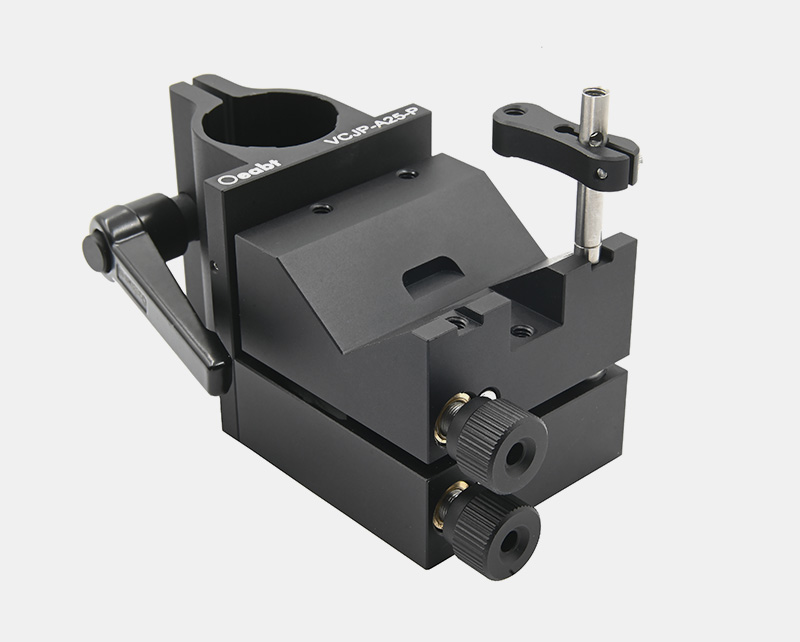

VCJP-A25-P |
|
規格 |
97.1*49.5*44.5mm |
114.0*50.8*53.8mm |
|
調節范圍 |
±10°仰俯 |
±2°仰俯、偏轉 |
|
調節精度 |
/ |
6.81mrad/圈 |
|
螺孔類型 |
M4*2處（臺面）；M4*3處（底部） |
M4*2處（臺面） |
|
重量 |
232.3g |
409.3g |
|
兼容接桿 |
?25mm |
|
壓臂夾持 |
安裝中間位置：?0.8-?24.0mm |
|
安裝外側位置：?9.8-?30.3mm |
|
|
材質 |
鋁合金+不銹鋼 |
|
型號 |

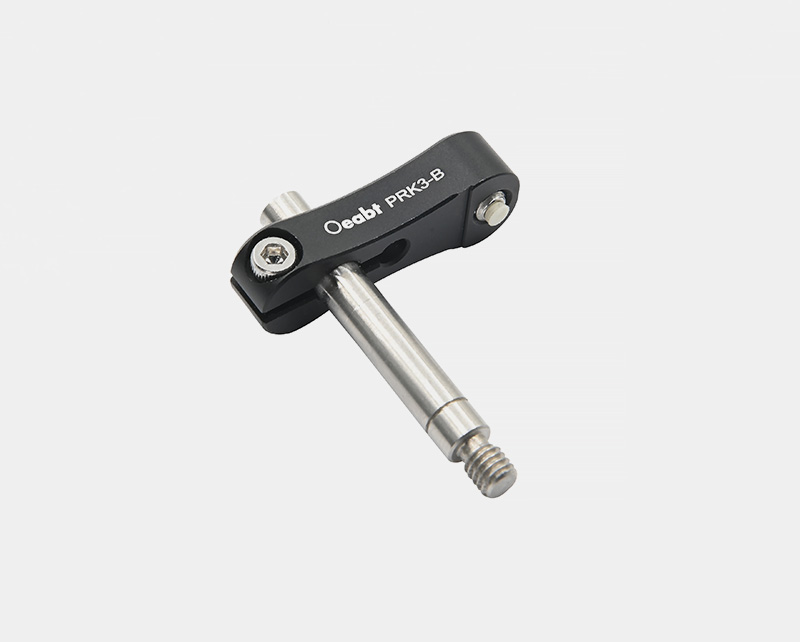

PRK3-B |
|
規格 |
29.2*36.5*10.2mm |
|
接桿規格 |
?4.8*31.4mm |
|
螺紋類型 |
頂部M4螺孔、底部M4螺柱 |
|
重量 |
7.4g |
|
材質 |
鋁合金+不銹鋼 |

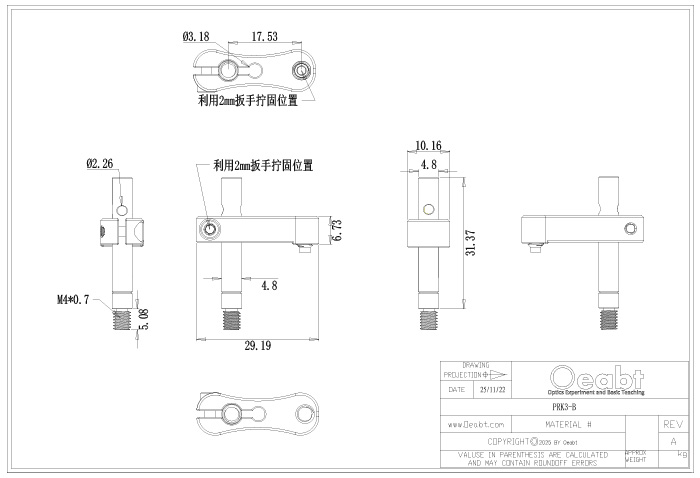

PRK3-B 工程圖下載
