參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

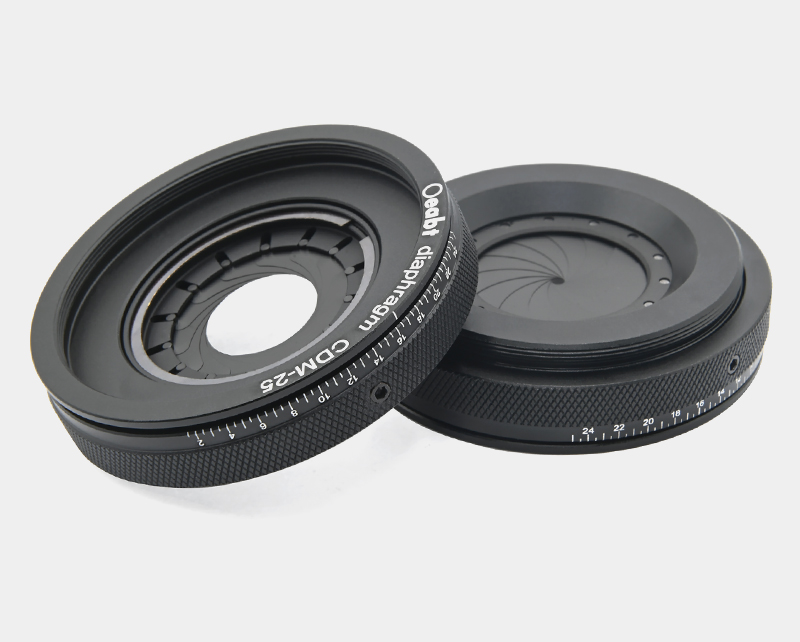

產品說明

? 帶SM2（2.035”-40）內外螺紋；

? 圓環調節孔徑：?1.4mm-25.0mm；

? 黑色彈性鋼制葉片；

? 側面緊定機制；

? 兼容CSJ-60螺紋籠板；

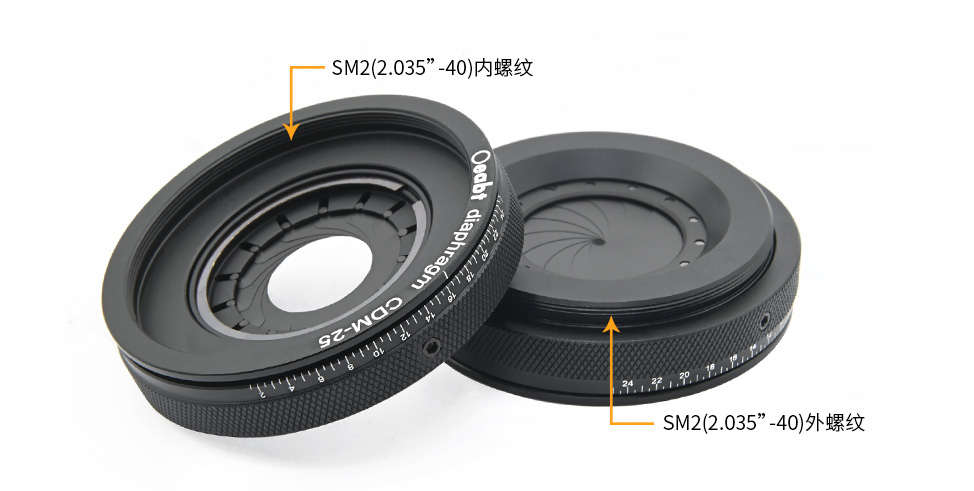

CDM-25環驅動可調光闌采用SM2（2.035”-40）螺紋設計，能夠兼容我們的?2英寸透鏡套筒、60mm籠式系統等SM2螺紋配件。該光闌一側為外螺紋，另一側為內螺紋，使得它可以方便地與標準?2英寸透鏡套筒或60mm籠板組件結合，快速集成到現有的光學系統中。

型號	?CDM-25
規格	??60.0*14.8mm
調節孔徑	??1.4-25mm
螺紋類型	?SM2（2.035”-40）內外螺紋
重量	?50.6g
材質	?鋁合金+鋼片
CDM-12：帶SM1內外螺紋，孔徑調節:01-12mm；點擊查看>?

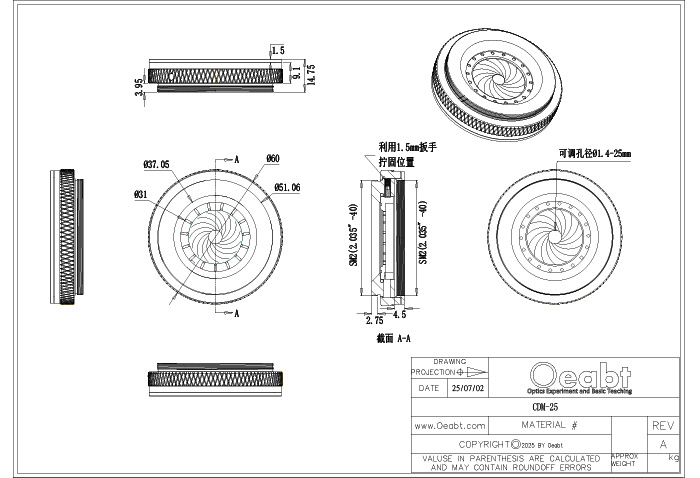

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.035-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.035-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.035-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.035-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）CDM-25環驅動可調光闌采用SM2（2.035”-40）螺紋設計，能夠兼容我們的?2英寸透鏡套筒、60mm籠式系統等SM2螺紋配件。該光闌一側為外螺紋，另一側為內螺紋，使得它可以方便地與標準?2英寸透鏡套筒或60mm籠板組件結合，快速集成到現有的光學系統中。

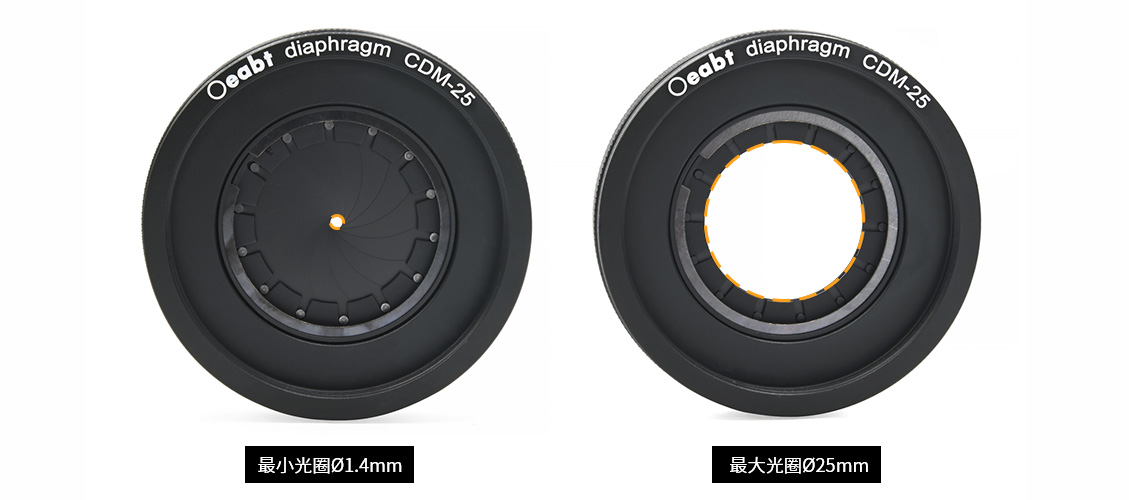

（2）光闌的圓環調節設計使得它特別適合安裝在對準簡便的籠式系統中。調節過程中，通過旋轉環形調節，可以改變光圈孔徑從?1.4mm到25mm的大小。此外，通過1.5mm扳手固定側面的緊定螺絲，來鎖定光圈孔徑。

光闌提供激光刻度，在誤差±0.5mm以?xún)?nèi)顯示光闌的實際直徑。在無法直接看到光闌的應用中，如透鏡套筒配置，這種刻度尺簡化了調節光闌直徑的過程。

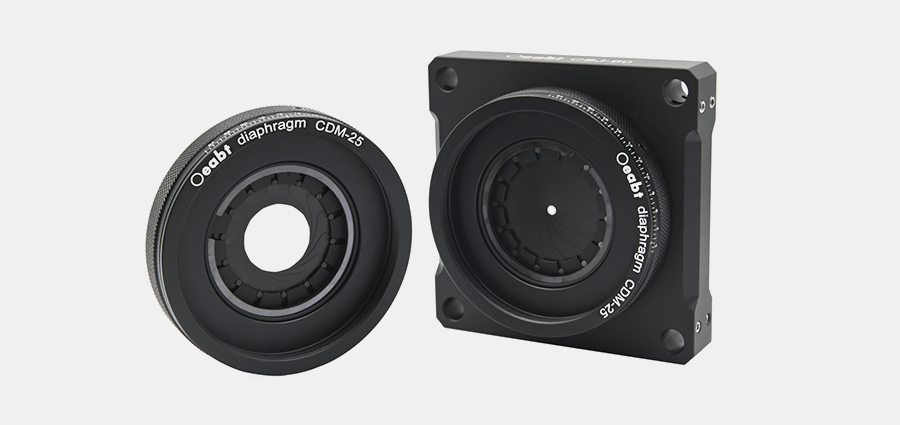

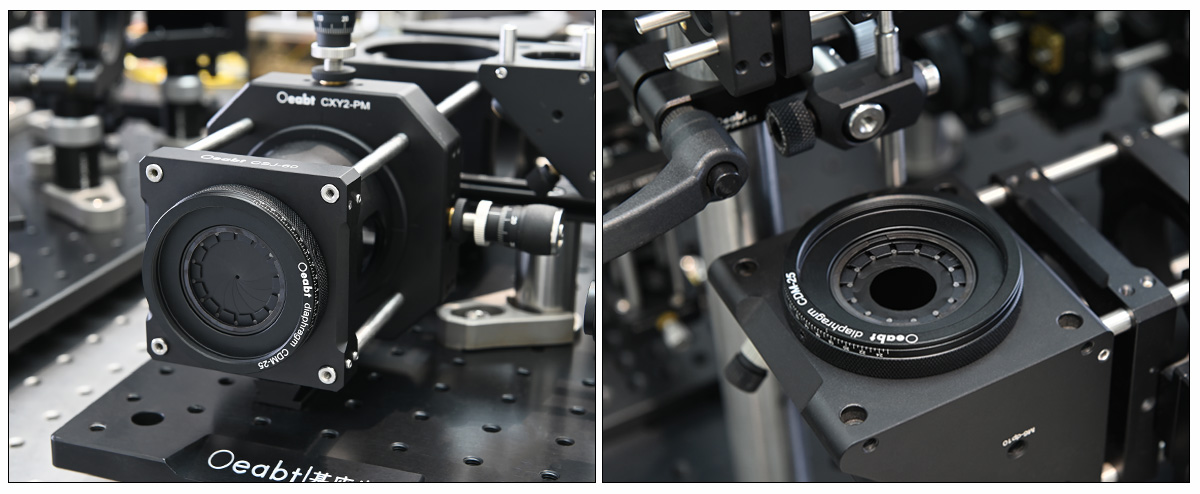

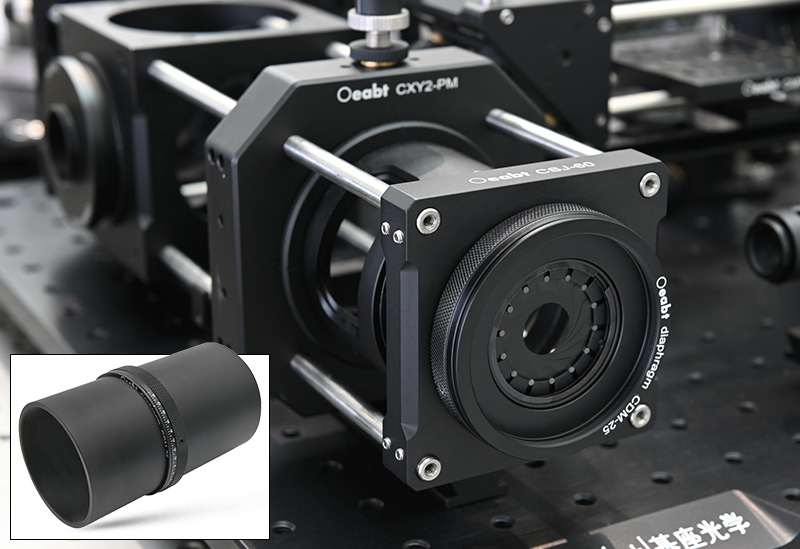

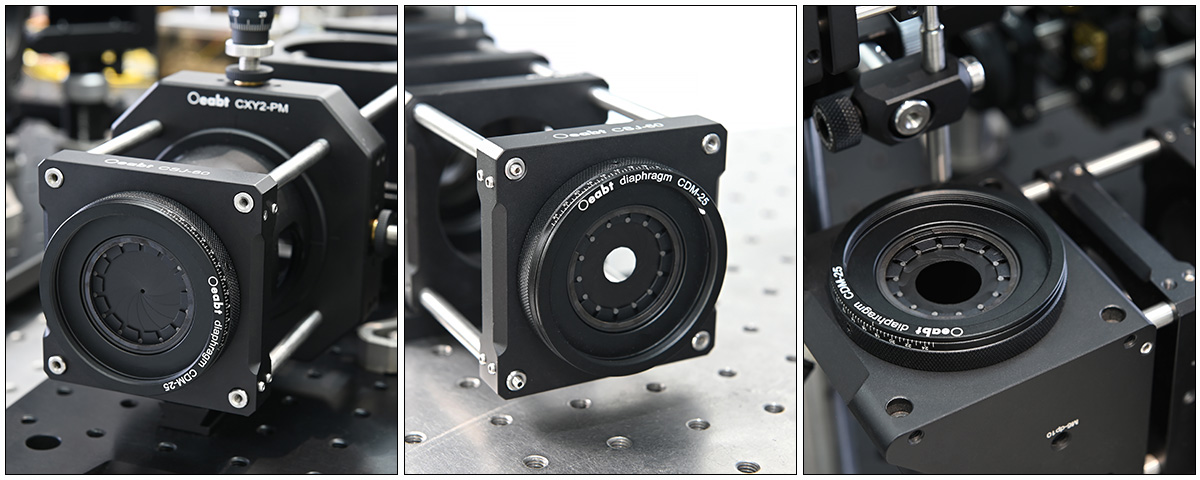

（3）為了使光圈孔的中心與籠式系統的光軸精準對準，CDM-25光闌還可以搭配CXY2-PM平移安裝座，可以?xún)?yōu)化光闌在籠式系統中的位置，調節其在光軸上精密對準。

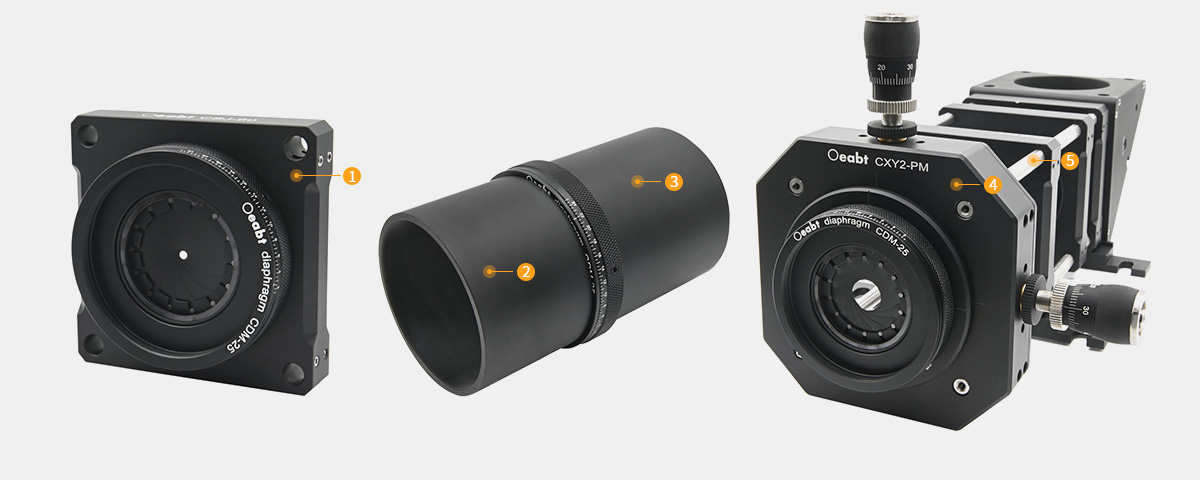

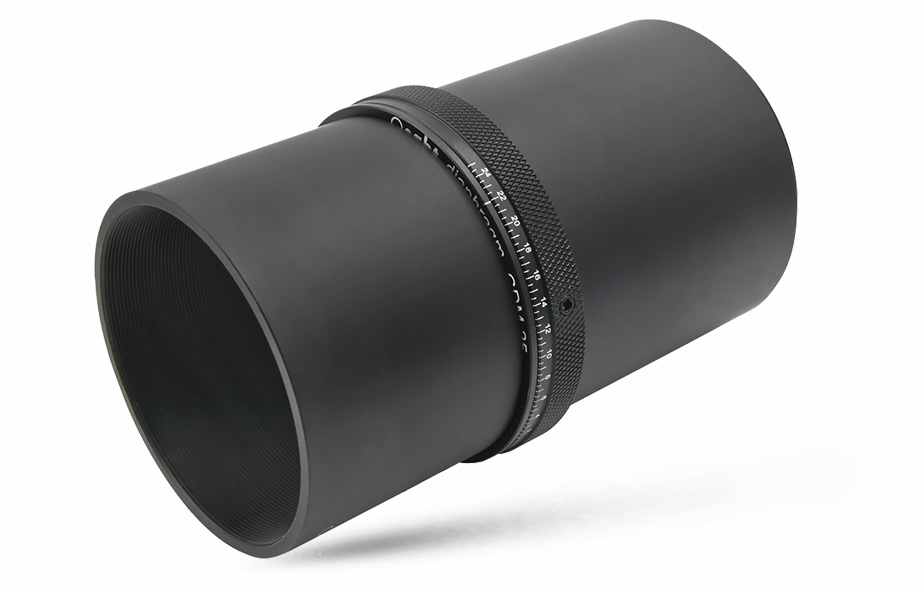

???CSJ-60 60mm螺紋籠板點擊查看>	?? CSA2系列 ?2英寸公轉母透鏡套筒點擊查看>
?? CSB2系列 ?2英寸母轉母透鏡套筒點擊查看>	???CXY2-PM 籠式XY平移調整架點擊查看>
???PCM-S系列 ?6mm籠式支桿點擊查看>

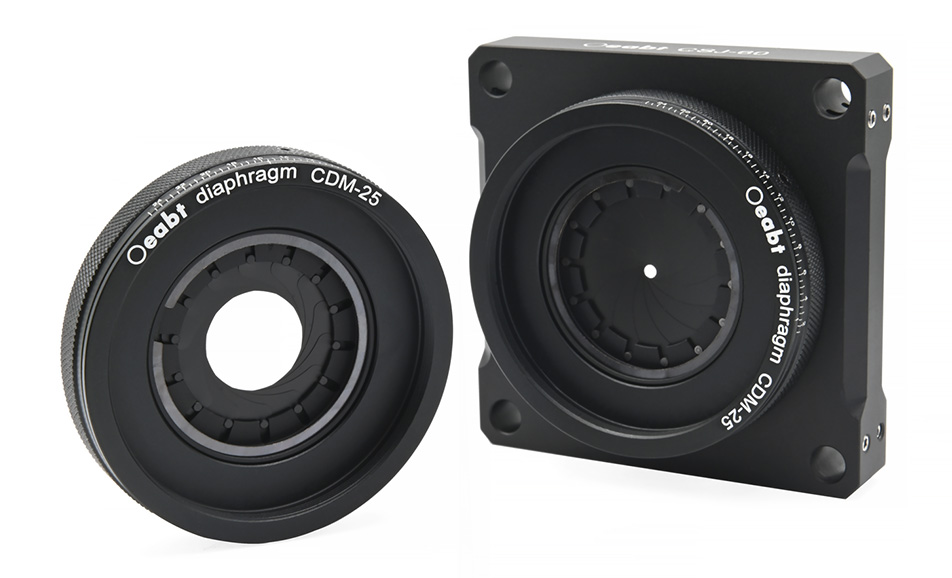

CDM-25 環驅動可調光闌

? 帶SM2（2.035”-40）內外螺紋；

? 圓環調節孔徑：?1.4mm-25.0mm；

? 黑色彈性鋼制葉片；

? 側面緊定機制；

CDM-25光闌的圓環調節設計使得它特別適合安裝在對準簡便的籠式系統中。調節過程中，通過旋轉環形調節，可以改變光圈孔徑從?1.4mm到25mm的大小。。該光闌一側為外螺紋，另一側為內螺紋，使得它可以方便地與標準透鏡套筒或60mm籠板組件結合，快速集成到現有的光學系統中。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CDM-25

規格： SM2螺紋款

工程圖：點擊下載

對比：

單價：￥263

發貨日期：當天

購物車：

CDM-25 環驅動可調光闌

規格

?60.0*14.8mm
材質

鋁合金+鋼片
重量

50.6g
中心孔徑

調節孔徑:?1.4-25mm
螺紋類型

SM2（2.035”-40）內外螺紋
產品描述

/

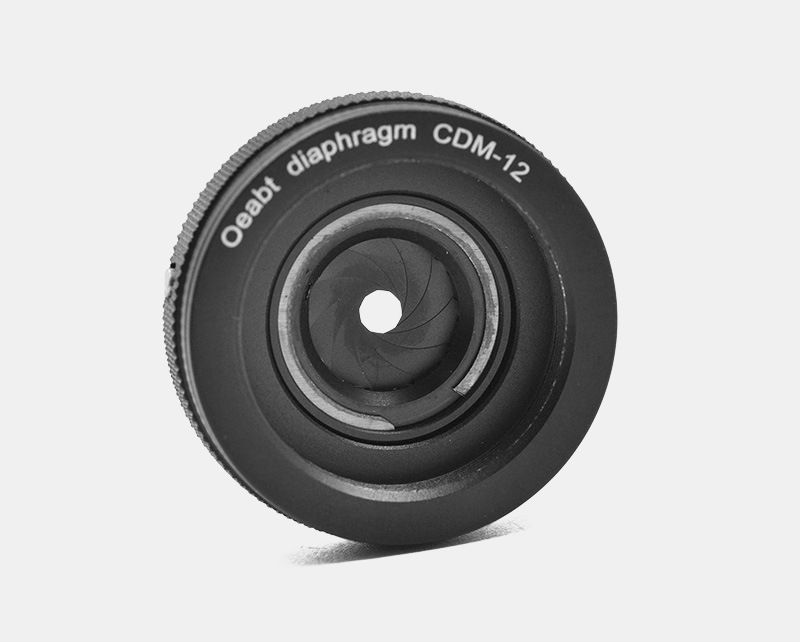

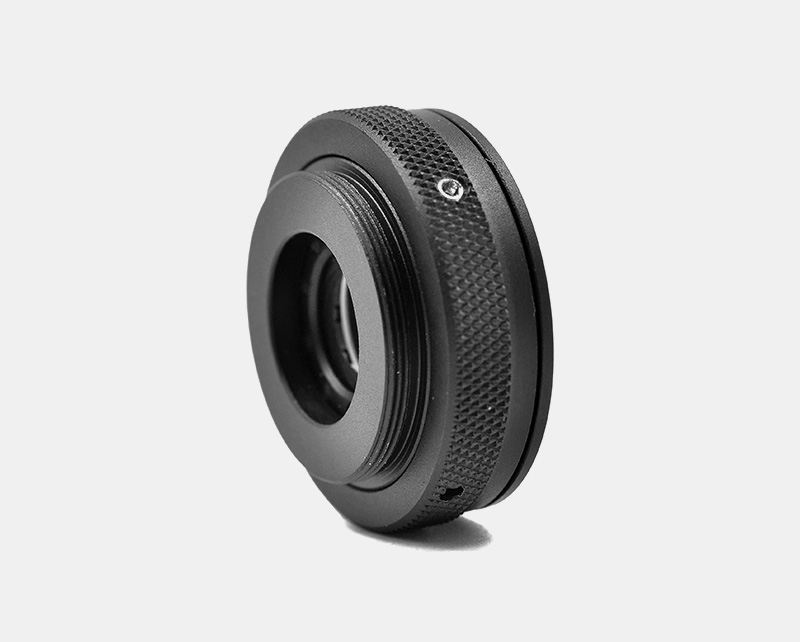

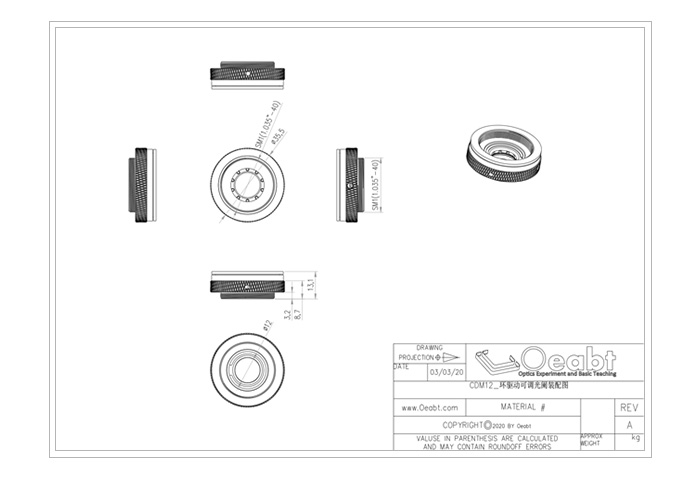

CDM-12 環驅動可調光闌

? 光闌環驅動設計非常適用于籠式系統搭建；

? 帶SM1（1.035”-40）內外螺紋；

? 縮小孔徑可有效阻擋入射光；

? 凸出螺紋兼容我們的CSJ-30籠板；

CDM-12分度光闌使用額外的激光雕刻標尺，以標明光闌的實際尺寸，單位為mm，誤差為±0.5mm。這種設計的光闌非常適合集成到只需微調對準的籠式系統中。分度光闌帶凸出螺紋，兼容我們常用的?1英寸透鏡套管，30mm籠板及相關配件。
