參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 自定心彈簧夾持的設計；

? 可夾持安裝?3.8-?45.0mm的光學元件；

? 提供大通光孔徑；

? M4螺孔，兼容Oeabt系列的接桿；

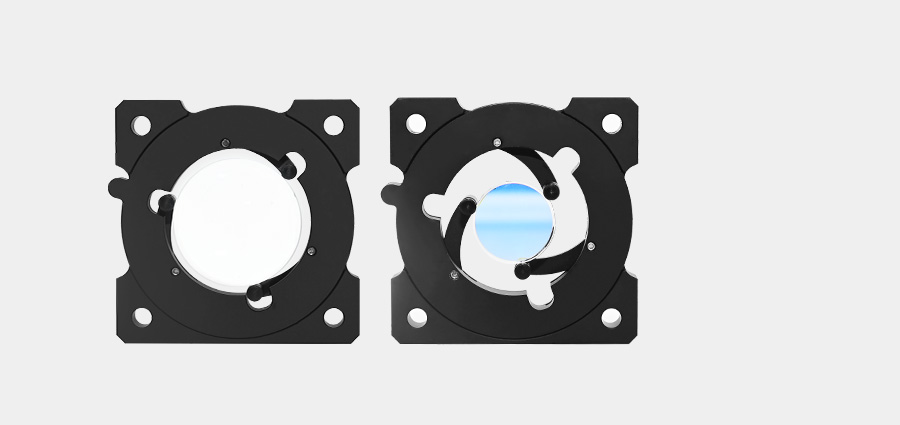

CRD-XA的三個彈簧固定夾臂可夾持?3.8-?45mm的光學元件，非常適用于非標準尺寸光學元件的通用安裝。

型號	CRD-XA
規格	76.276.212.1mm（不含夾臂）
夾持直徑	?3.8-?45mm
通孔間距	?6.02mm，間距60*60mm
螺孔類型	M4
重量	116.3g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

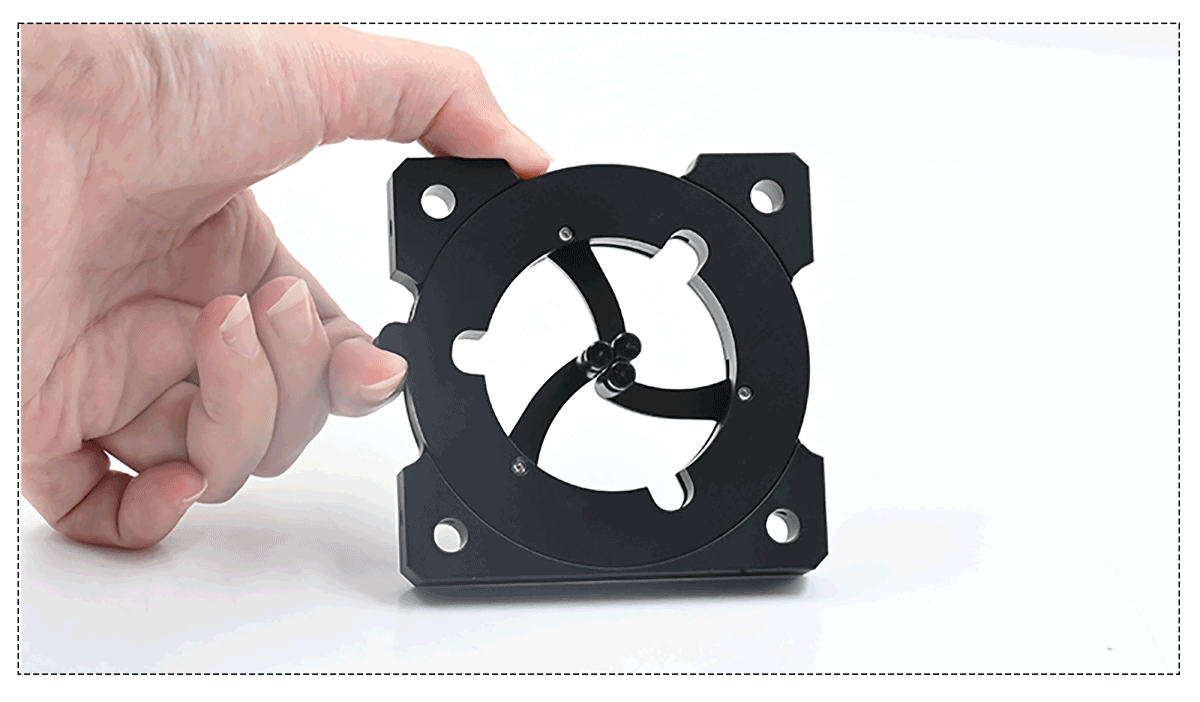

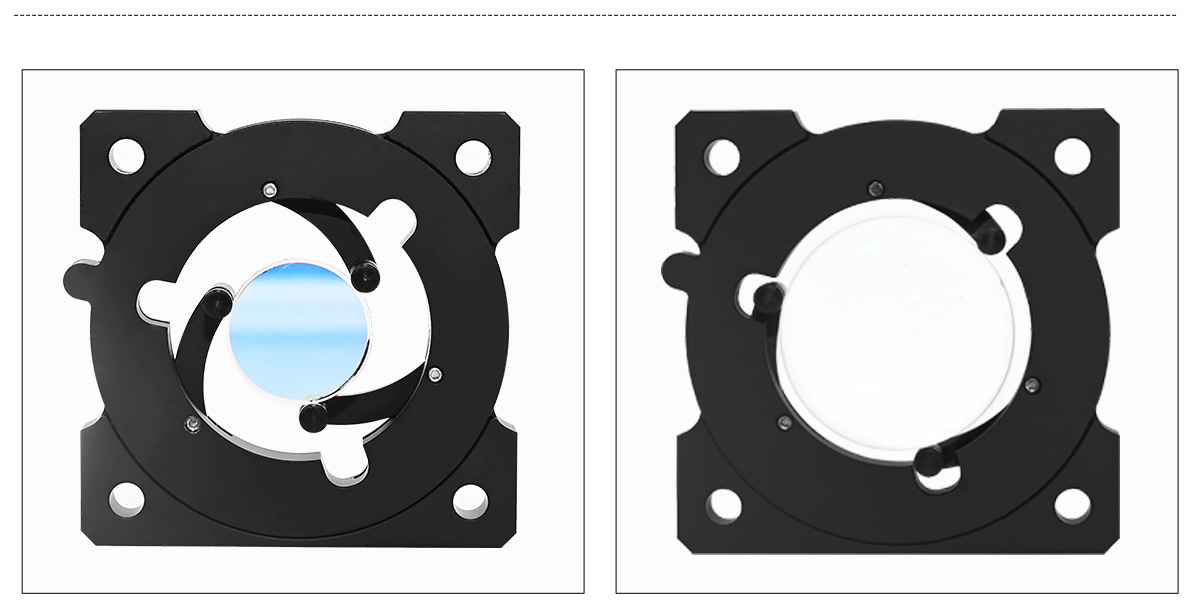

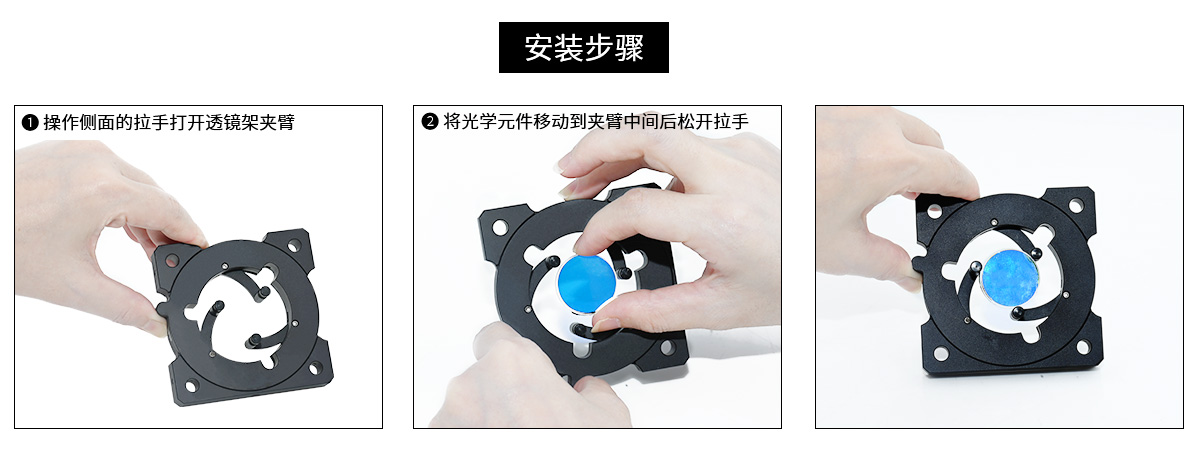

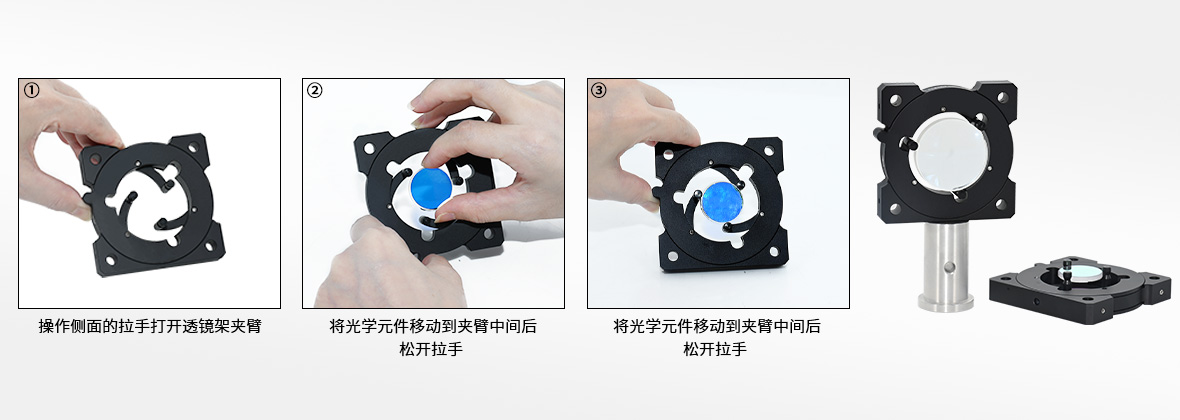

（1）CRD-XA的三個彈簧固定夾臂可夾持?3.8-?45mm的光學元件，非常適用于非標準尺寸光學元件的通用安裝。用食指跟大拇指操作側面的拉手能夠很容易打開透鏡架夾臂，當松開操作拉手時透鏡就被固定夾臂夾持住，同時嵌套環狀設計的凸輪對光學元件進行定心。

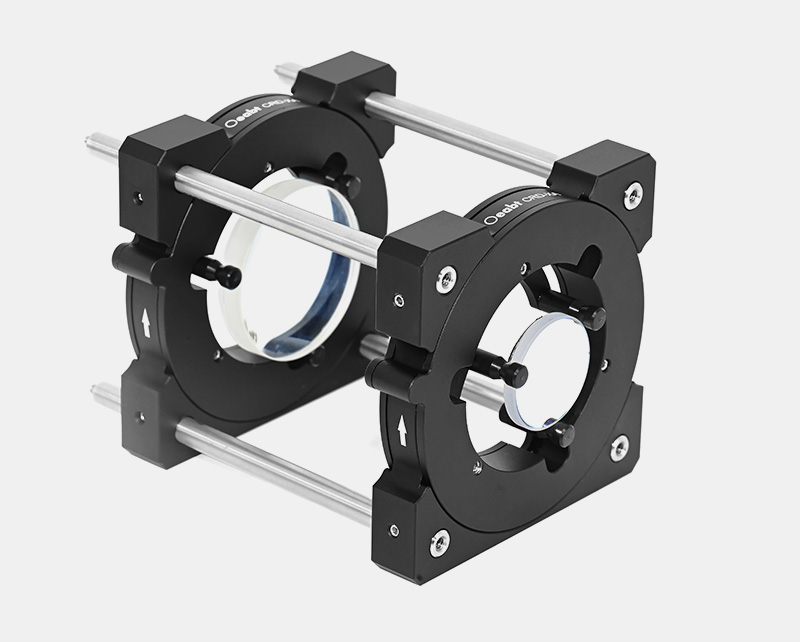

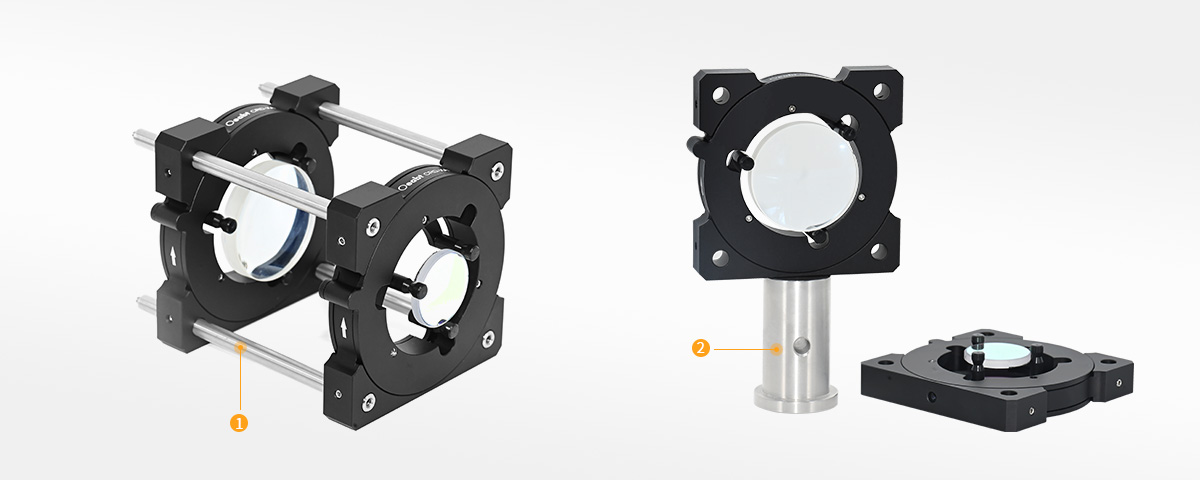

（2）安裝座帶有四個通孔，兼容?6mm籠式支桿，方便集成到我們的60mm籠式系統中。籠桿通孔側邊具有緊固螺絲，用于固定籠式系統中安裝座的位置。

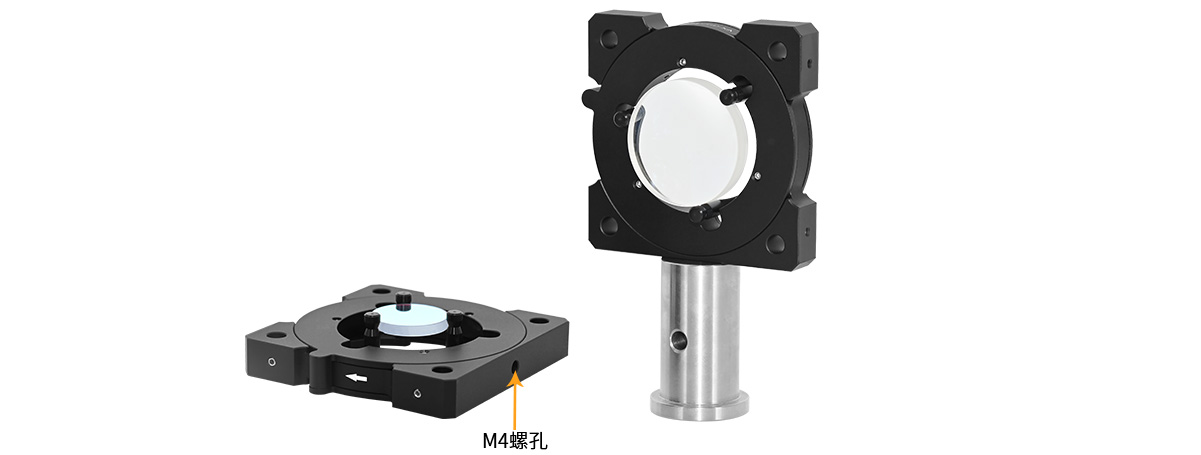

（3）底部具有一處M4螺孔，能夠?qū)惭b座直接安裝到我們的?12mm接桿上。

???PCM-S系列 ?6mm籠式支桿點擊購買>

???PCA-M4系列 PCA-S2系列 ?12mm不銹鋼接桿【M4螺紋】點擊購買>

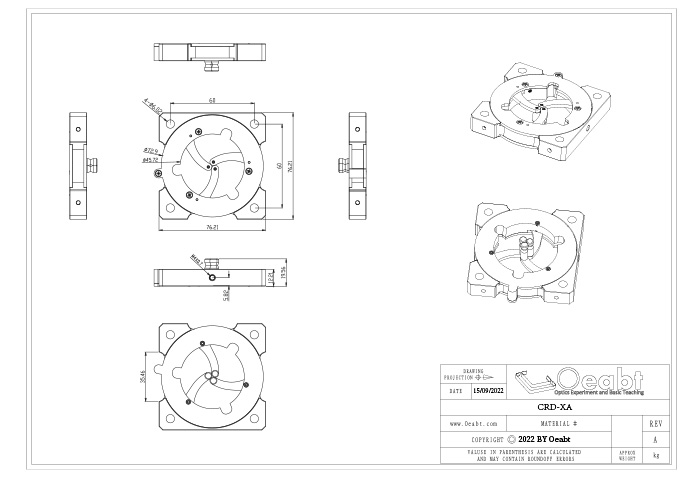

CRD-XA 工程圖下載

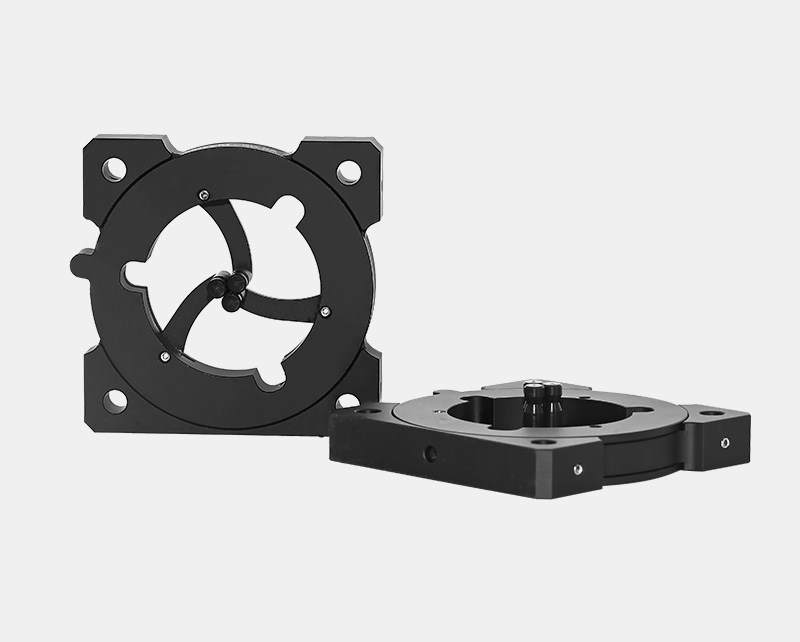

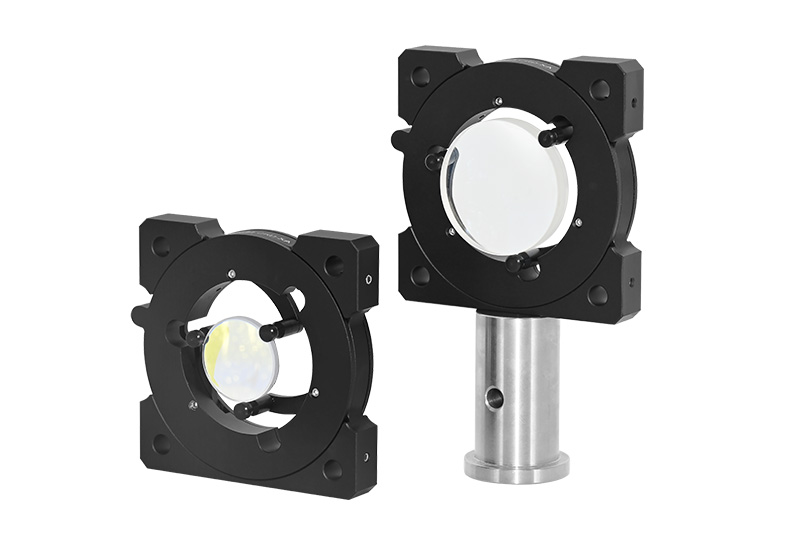

CRD-XA 60mm籠式自定心安裝座

CRD-XA 60mm籠式自定心安裝座

? 自定心彈簧夾持的設計；

? 可夾持安裝?3.8-?45.0mm的光學元件；

? 兼容60mm籠式系統；

? 提供大通光孔徑；

? M4螺孔，兼容Oeabt系列的接桿；

方便集成到我們的60mm籠式系統中。籠桿通孔側邊具有緊固螺絲，用于固定籠式系統中安裝座的位置。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CRD-XA

規格： 76.2*76.2*12.1mm

工程圖：點擊下載

對比：

單價：￥695

發貨日期：當天

購物車：

CRD-XA 60mm籠式自定心安裝座

規格

76.2*76.2*12.1mm（不含夾臂）
材質

7075鋁合金　
重量

116.3g
中心孔徑

?6.02mm，間距60*60mm
螺紋類型

M4螺孔
產品描述

可夾持安裝?3.8-?45.0mm的光學元件
