參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 光闌環驅動設計非常適用于籠式系統搭建；

? 帶光刻標度的版本指示了孔徑尺寸；

? 縮小孔徑可有效阻擋入射光；

? SM1凸出螺紋兼容我們的CSJ-30籠板；

CDM-12分度光闌使用額外的激光雕刻標尺，以標明光闌的實際尺寸，單位為mm，誤差為±0.5mm。這種設計的光闌非常適合集成到只需微調對準的籠式系統中。分度光闌帶凸出螺紋，兼容我們常用的?1英寸透鏡套管，30mm籠板及相關配件。

型號	CDM-12
規格	?34.3*13mm
可調孔徑	?1-?12mm
螺紋類型	SM1(1.035”-40)外螺紋
重量	22.7g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）CDM-12分度光闌使用額外的激光雕刻標尺,以標明光闌的實際尺寸,單位為mｍ,誤差為 ±0.5mm。這種設計的光闌非常適合集成到只需微調對準的籠式系統中。分度光闌帶SM1凸出螺紋。

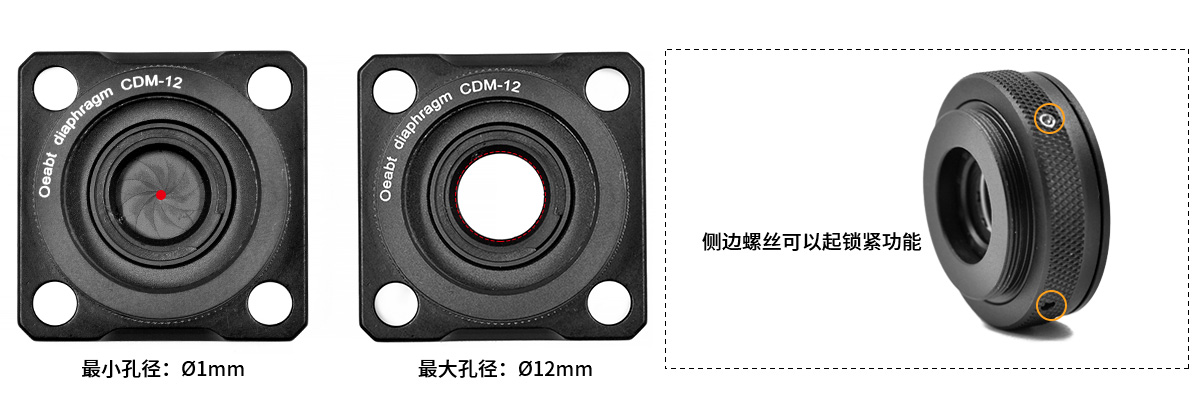

（2）兩側均帶SM1 (1.035"-40)螺紋,兼容Oeabt系列螺紋籠板或透鏡套管組件。環控制,黑色彈性鋼制葉片, 可旋扭控制?1mm~?12mm的通光孔徑。側面帶1.3 mm緊固螺絲可固定鎖緊。

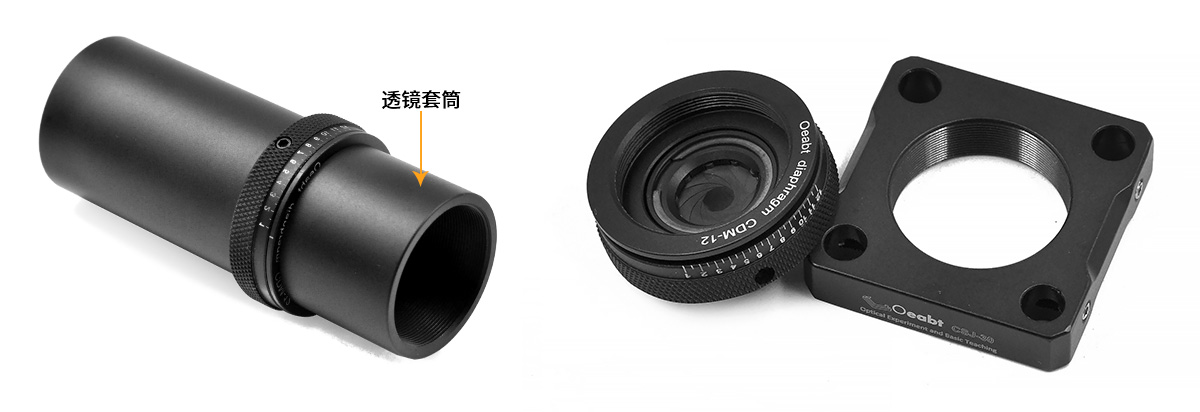

（3）CDM-12光闌提供額外的激光刻度，在誤差±0.5mm以內指示光闌的實際直徑(以mm為單位)。在無法直接看到光闌的應用中, 例如透鏡套筒配置,這種刻尺極大地簡化了優化光闌直徑的過程。

? CSJ-30 30mm螺紋籠板點擊購買 >	???CSA系列 ?1英寸公轉母透鏡套筒點擊購買 >
???PCM-S系列 ?6mm籠式支桿點擊購買 >	???LPCM系列籠式轉接件點擊購買 >

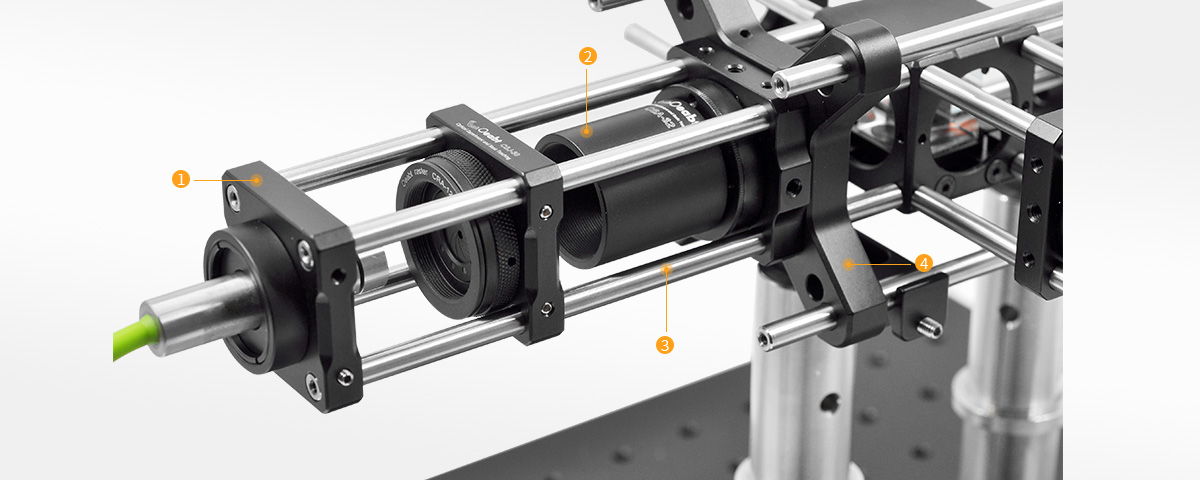

? ? ? ?Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

工程圖下載

CDM-12J30 STP文件

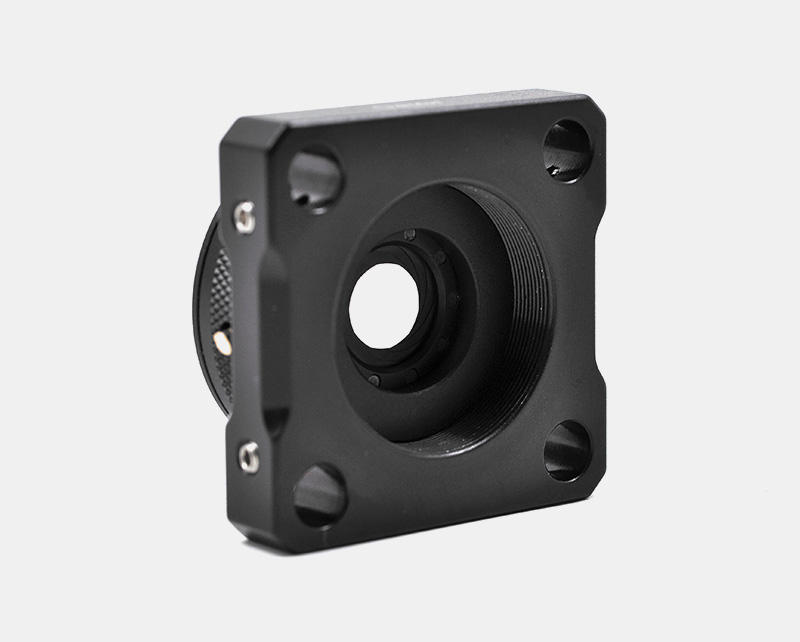

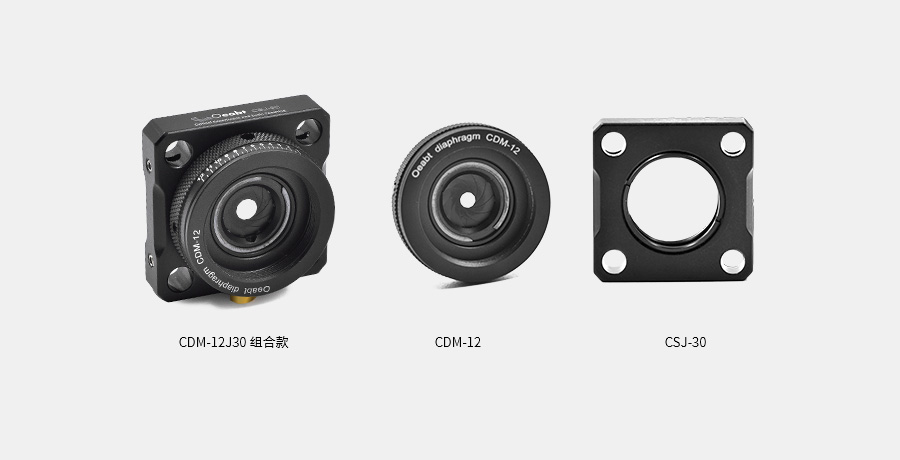

CDM-12J30組合款【CDM-12光闌&CSJ-30籠板】

? 光闌+籠板組合款；

? 環驅動設計非常適用于籠式系統搭建；

? 帶光刻標度的版本指示了孔徑尺寸；

? 縮小孔徑可有效阻擋入射光；

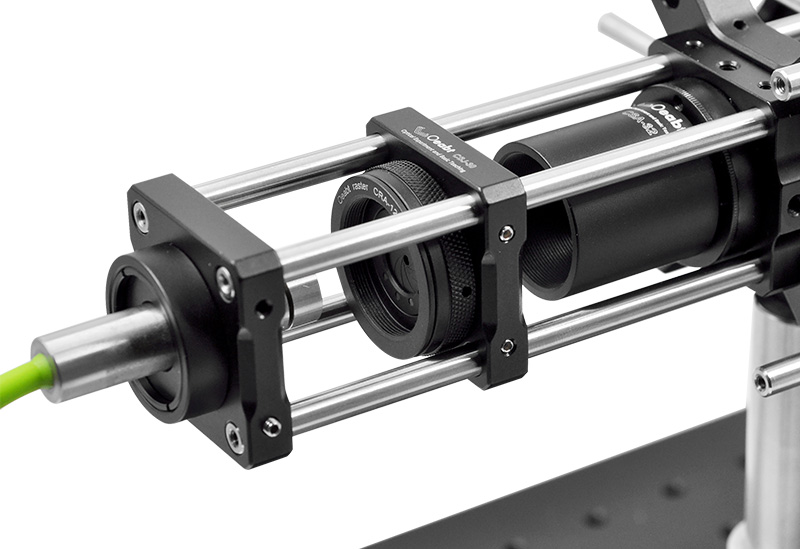

搭配螺紋籠板使用，可以直接安裝在籠桿上從而集成到籠式系統中。這種設計的光闌非常適合用于狹窄空間。可以避免其它類型諸如撥桿與周圍的籠式支桿之間的相互影響，圓環調節器的操作直觀，手感平滑；孔徑尺寸可以用緊定螺絲鎖定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CDM-12J30

規格：組合款

工程圖：點擊下載

對比：

單價：￥270

發貨日期：當天

購物車：

CDM-12J30 組合款【CDM-12光闌+CSJ-30籠板】

規格

/
材質

7075鋁合金　　
重量

45.5g
中心孔徑

螺紋類型

產品描述

可調孔徑: ?1-12mm

CDM-12 環驅動可調光闌

? 光闌環驅動設計非常適用于籠式系統搭建；

? 帶光刻標度的版本指示了孔徑尺寸；

? 縮小孔徑可有效阻擋入射光；

? 凸出螺紋兼容我們的CSJ-30籠板；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CDM-12

規格： ?34.3*13mm

工程圖：點擊下載

對比：

單價：￥195

發貨日期：當天

購物車：

CDM-12 環驅動可調光闌

規格

34.3mm*13mm
材質

7075鋁合金
重量

22.7g
中心孔徑

螺紋類型

產品描述

可調孔徑: ?1-12mm

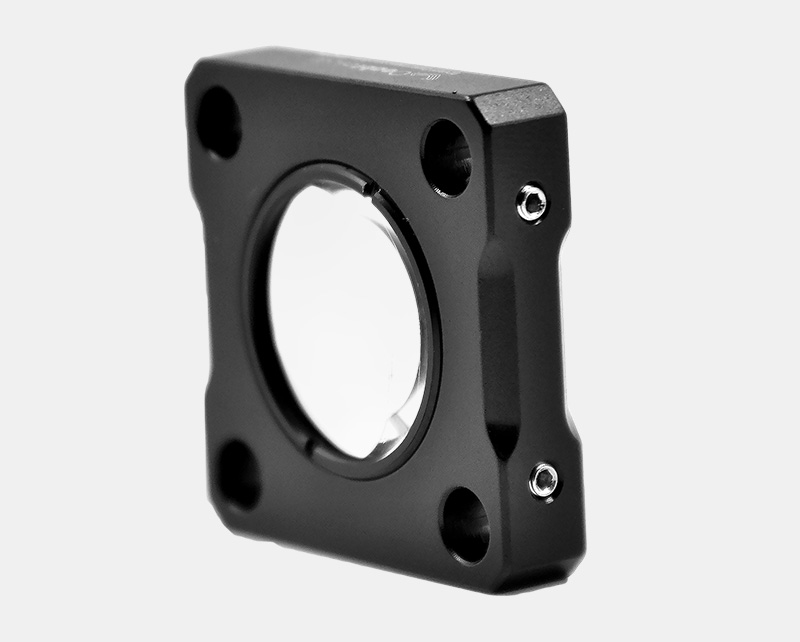

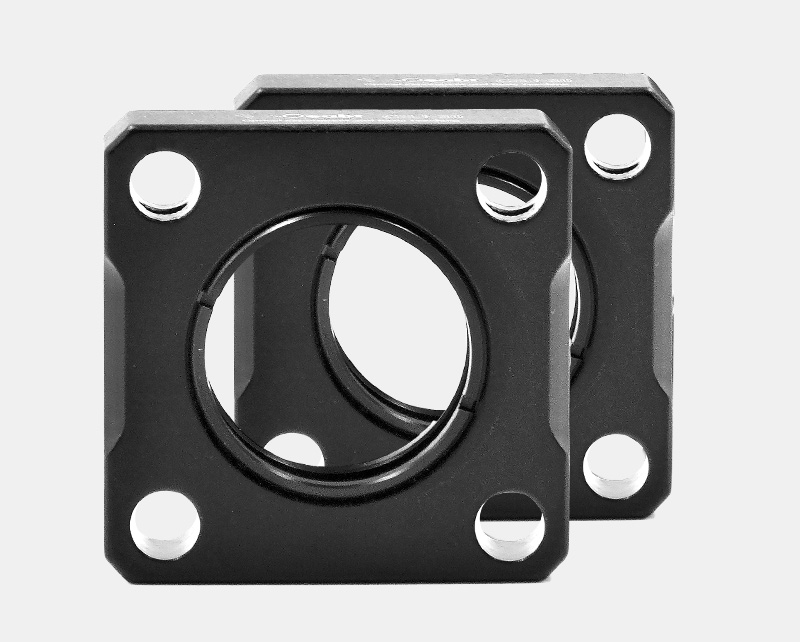

CSJ-30 螺紋籠板

? 直接在30mm籠式系統裝配中安裝光學組件；

? 帶有標準的SM1螺紋(1.035"-40)，可用于?1英寸光學元件；

? 可通過M4螺紋孔安裝接桿；

? 經過氧化發黑的鋁質材料；

CSJ籠板可將物鏡等螺紋元件集成到30 mm籠式系統。每個籠桿通孔的側面有一個M4固定螺絲，可以通過5/64英寸(2.0 mm)六角板手固定。CSJ-30也可以通過位于底部兼容M4螺紋的通用螺紋孔安裝接桿。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSJ-30

規格： 40*40*8.9mm

工程圖：點擊下載

對比：

單價：￥80

發貨日期：當天

購物車：

CSJ-30 30mm螺紋籠板

規格

40*40*8.9mm
材質

7075鋁合金
重量

20.0g
中心孔徑

螺紋類型

產品描述

通孔:?6mm;間距:30*30mm;
