參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

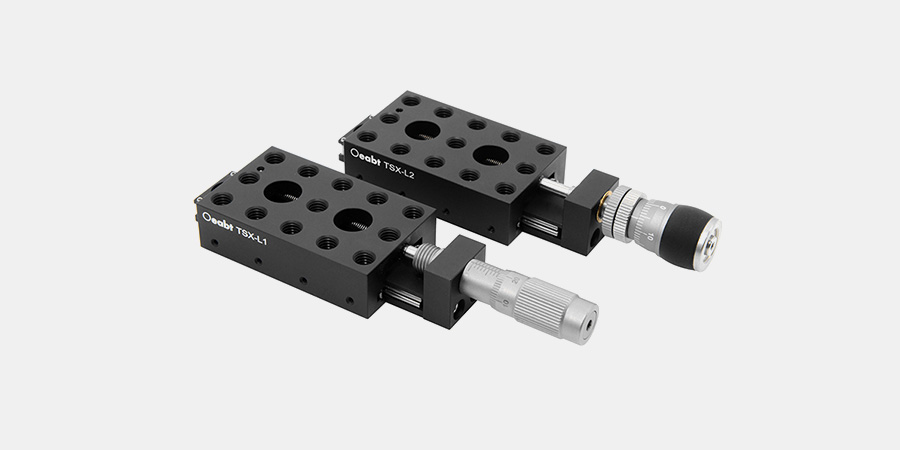

產品說明

? 模塊化設計便于將位移臺組合成XY和XYZ配置； TSX-L1測微頭驅動的行程有13mm，分度為10μm；

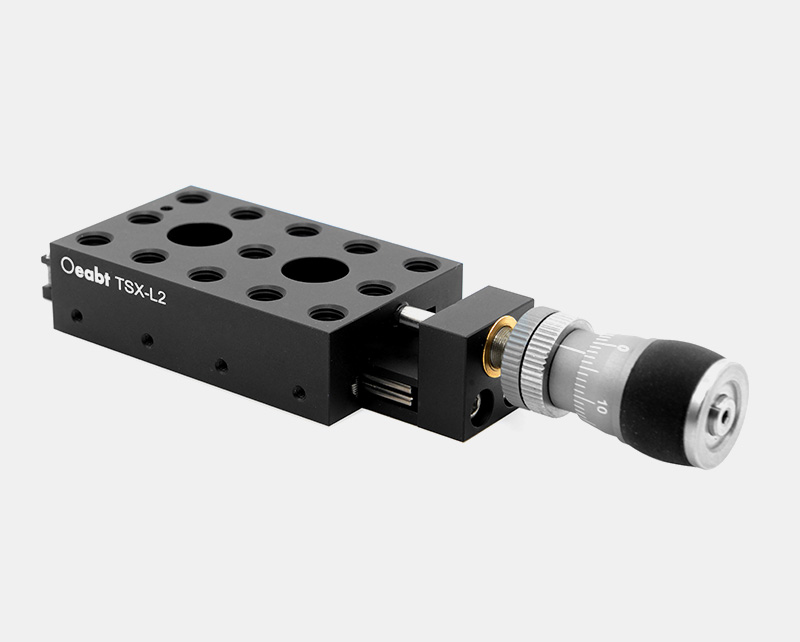

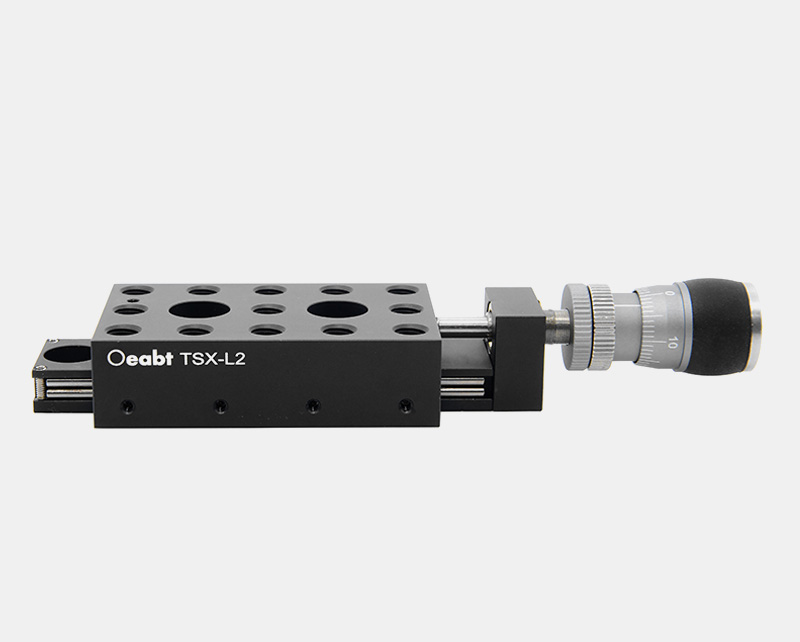

? TSX-L2差分調節器的行程有8mm，粗調每轉一圈移動0.35mm，精調分度2μm；

? 提供配測微頭或差分調節器的裝配選擇；

TSX-L系列單軸位移臺具有硬化鋼線性軸承，以便精確運動并延長使用壽命。位移臺預配測微頭或差分調節器做驅動器，每個位移臺面上有15處M6螺孔和底部具有2處?6.0mm沉頭孔，用戶可用M6帽頭螺絲將其安裝到面包板或光學平臺上。

型號	TSX-L1	TSX-L2
規格	90.836.118.1mm（不包含調節器）
行程范圍	13mm	8mm
驅動方式	游標測微頭	差分調節器
分度精度	10μm	粗調一圈0.35mm,精調2μm
螺紋類型	15處M6螺孔，2處?6.0mm沉頭孔
重量	127.2g
材質	7075鋁合金

示意圖

通用參數

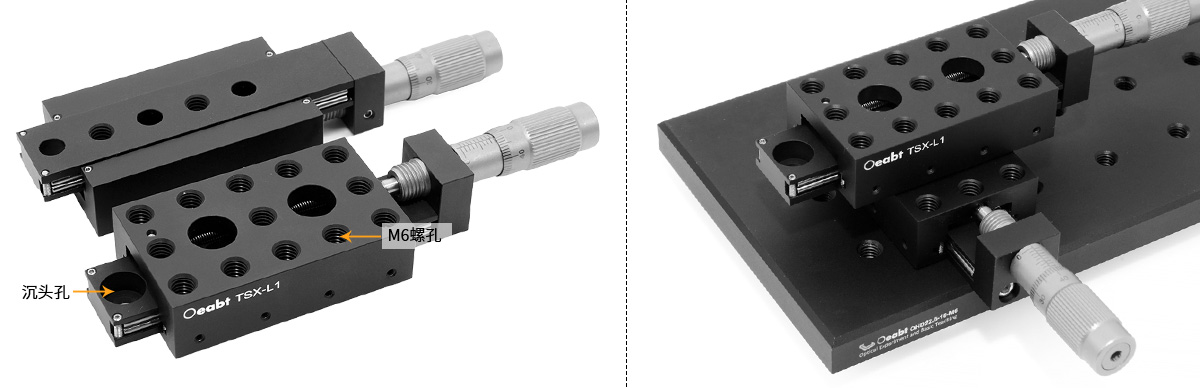

（1）TSX-L系列單軸位移臺具有硬化鋼線性軸承，以便精確運動并延長使用壽命。位移臺預配測微頭或差分調節器做驅動器，每個位移臺面上有15處M6螺孔和底部具有2處?6.0mm沉頭孔，用戶可用M6帽頭螺絲將其安裝到面包板或光學平臺上。

（2）單軸位移臺臺面總行程為25mm。而TSX-L1配置了SM13測微頭驅動器，該測微頭的行程有13mm，分度為10μm。而對于需要更高分辨率的應用搭建，還提供帶差分調節器的TSX-L2位移臺，粗調可通過調節器上的手?jǐn)Q螺絲鎖定，可調行程8mm，粗調每轉一圈移動0.35mm，差動精調分度精度2μm。

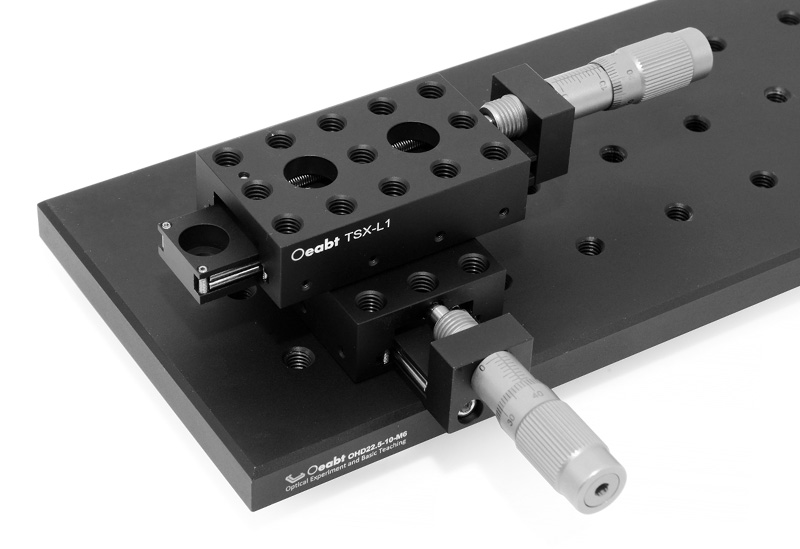

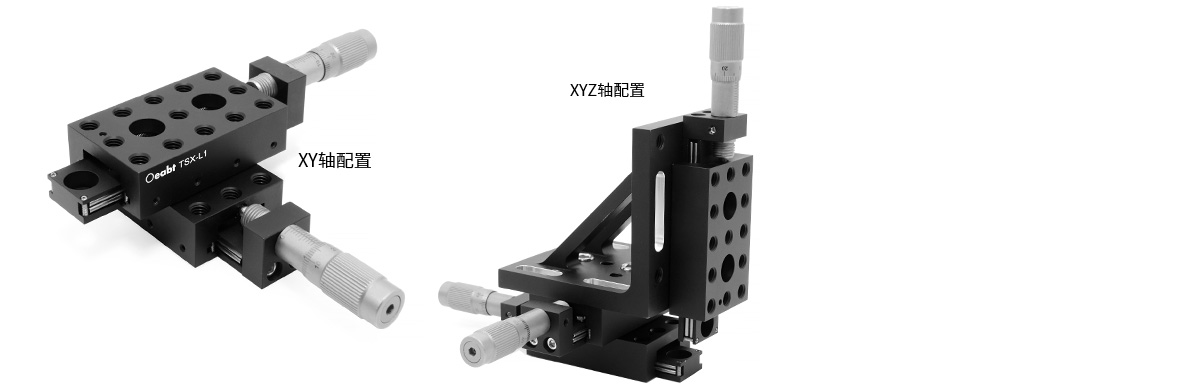

（3）除了做單軸位移臺使用，模塊化的外觀設計，方便2個位移臺疊交裝配組合成XY軸位移臺。如要搭建XYZ配置的位移臺，則需搭配直角轉接件。

??? APT-90 90°直角轉接件點擊購買 >

?? OHD-M系列小規格面包板點擊購買 >

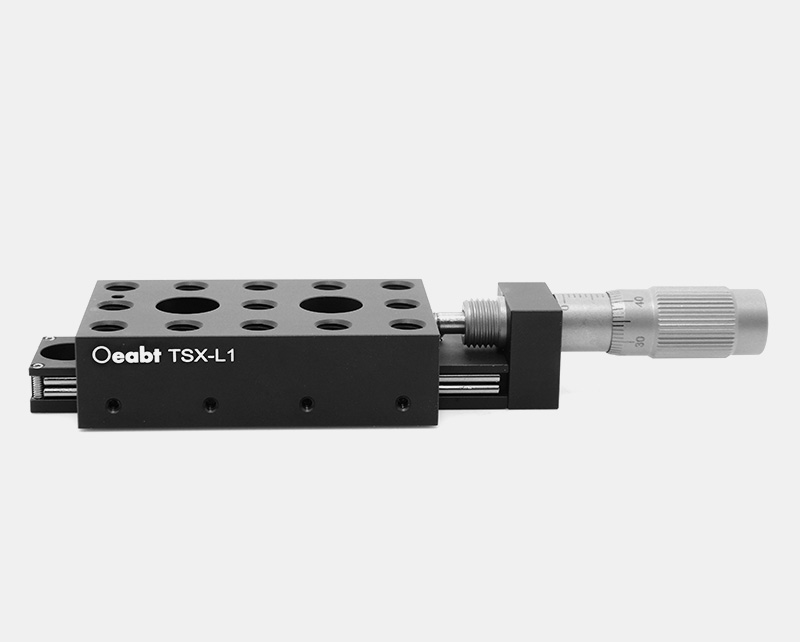

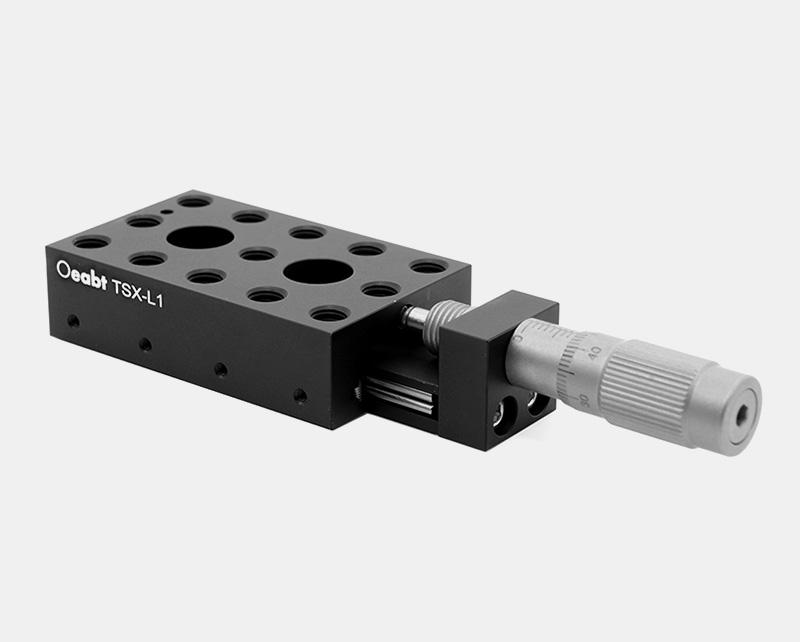

TSX-L1 單軸位移臺

? TSX-L1測微頭驅動的行程有13mm，分度為10μm；

? 臺身具有15處M6螺孔，底部2處?6.0mm沉頭孔；

? 模塊化設計便于將位移臺組合成XY和XYZ配置；

單軸位移臺臺面總行程為25mm，TSX-L1配置了SM13測微頭驅動器，該測微頭的行程有13mm，分度為10μm。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TSX-L1

規格：行程范圍13mm

工程圖：點擊下載

對比：

單價：￥356

發貨日期：當天

購物車：

TSX-L1 單軸位移臺

規格

90.8*36.1*18.1mm（不包含調節器）
材質

7075鋁合金
重量

127.2g
耐載荷

/
位移軸

X軸
最大位移行程

13mm
螺紋類型

15處M6螺孔,2處?6.0mm沉頭孔
產品描述

驅動方式:游標測微頭;
分度精度:10μm;

TSX-L2 單軸位移臺
