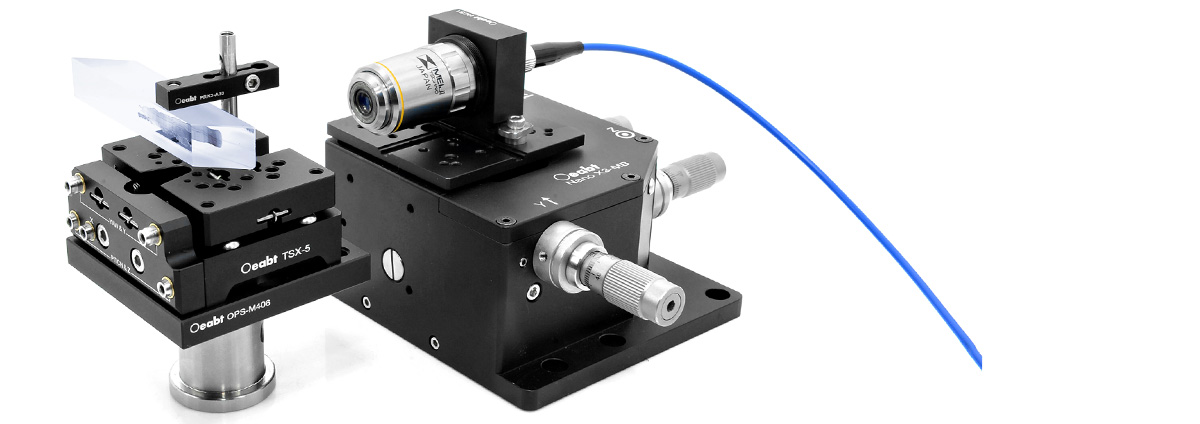

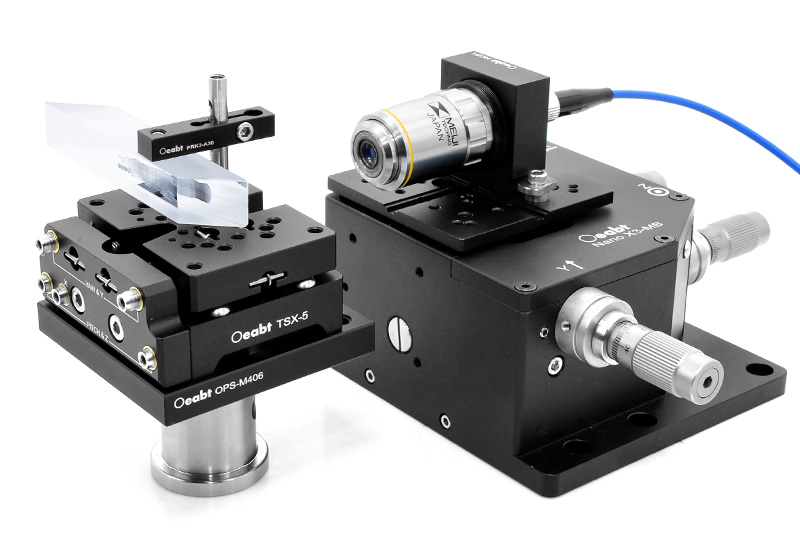

產品說明
? 結構緊湊，臺面尺寸56.8*42.9mm；
? 載物臺高度27.3mm；
? 五軸調節：俯仰調節±3.5°，偏轉調節±5°，線性平移3mm；

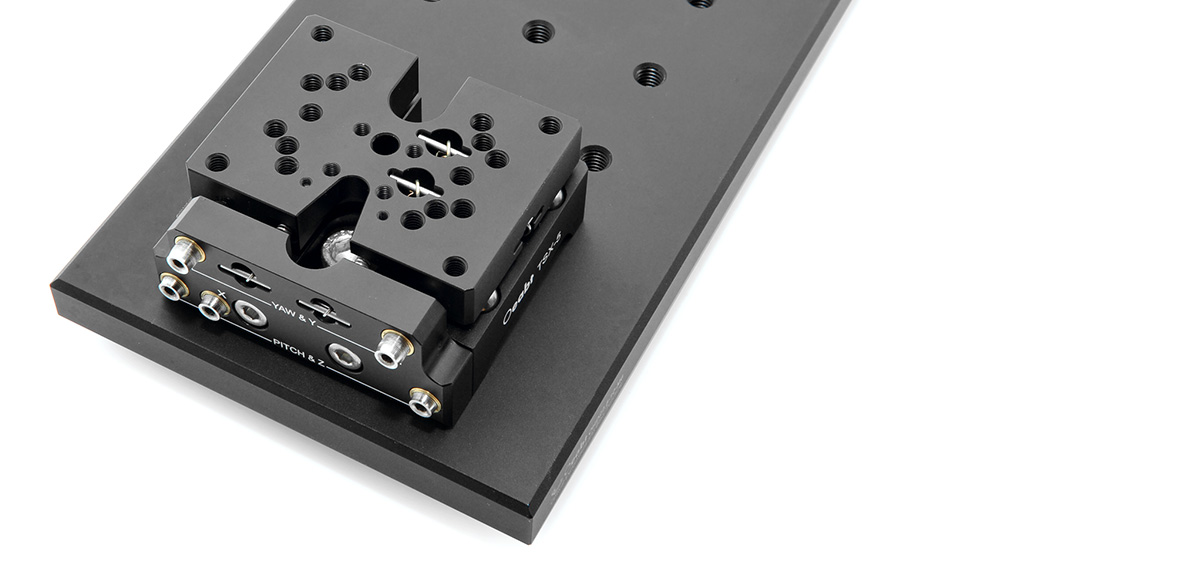

? 頂部平臺多安裝孔；

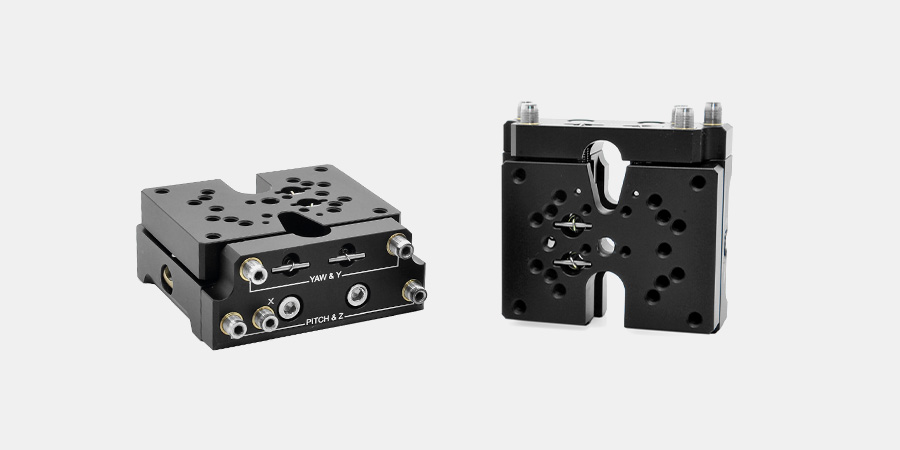

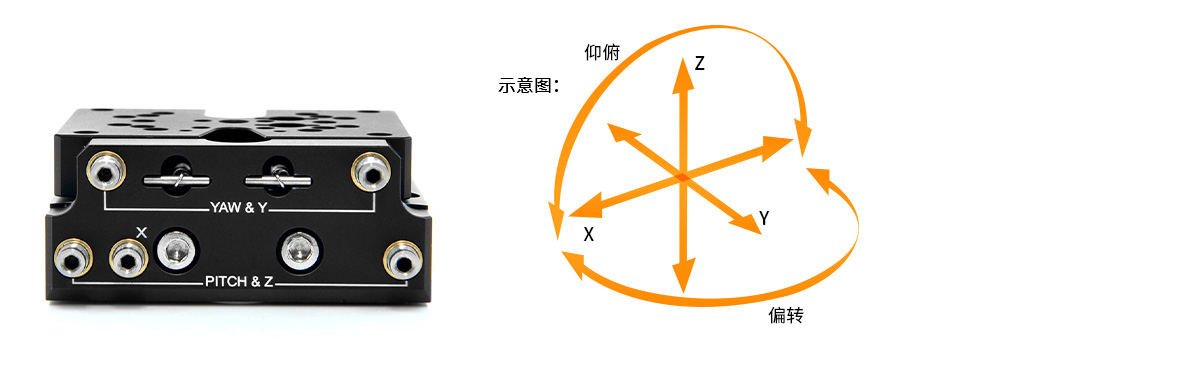

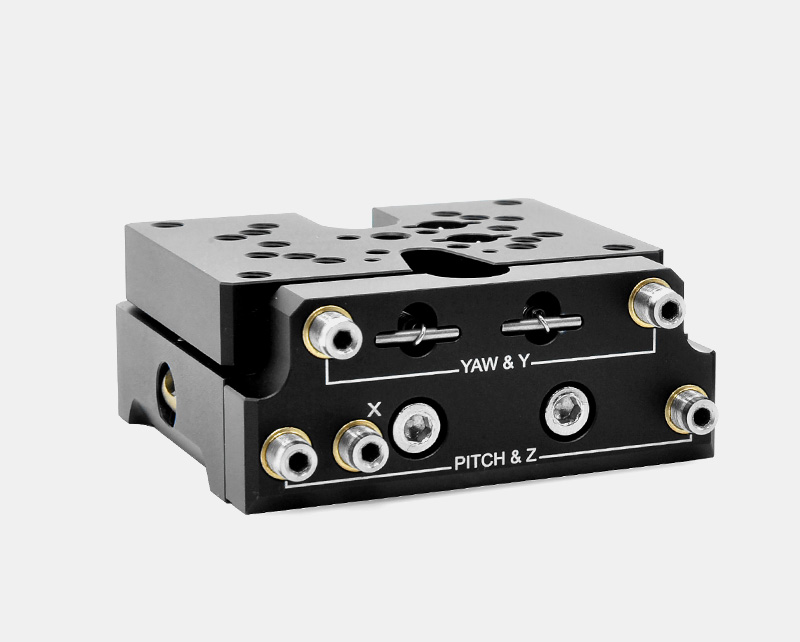

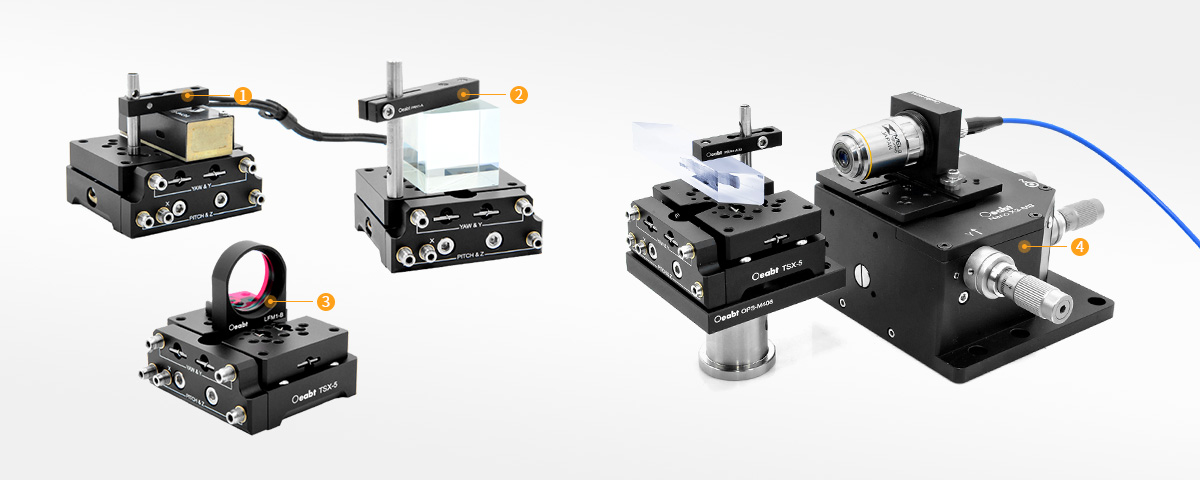

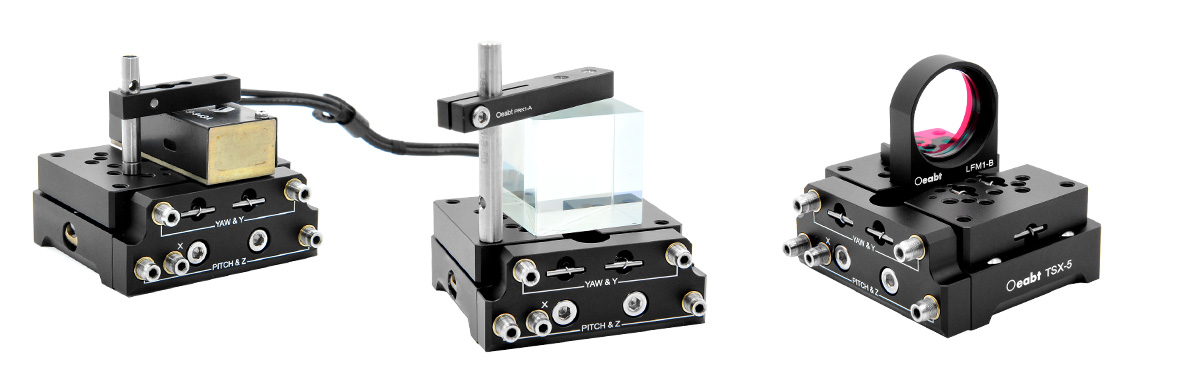

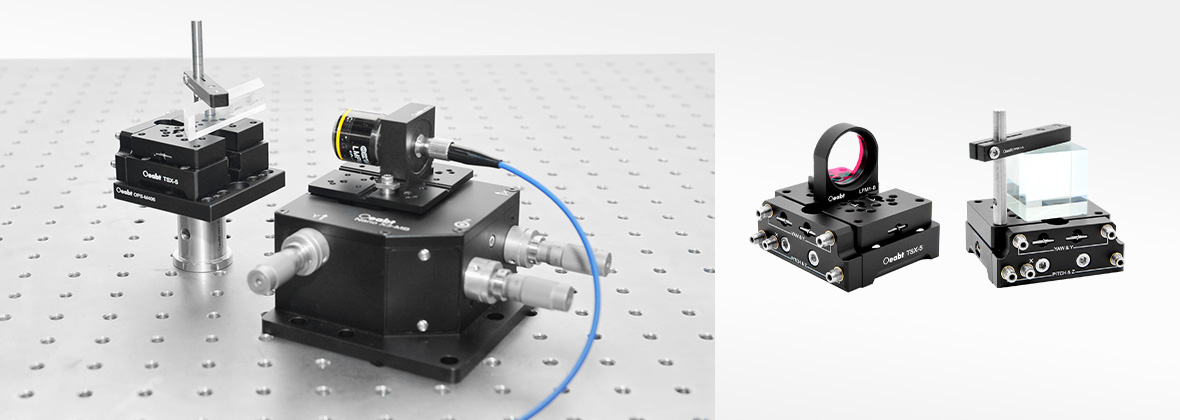

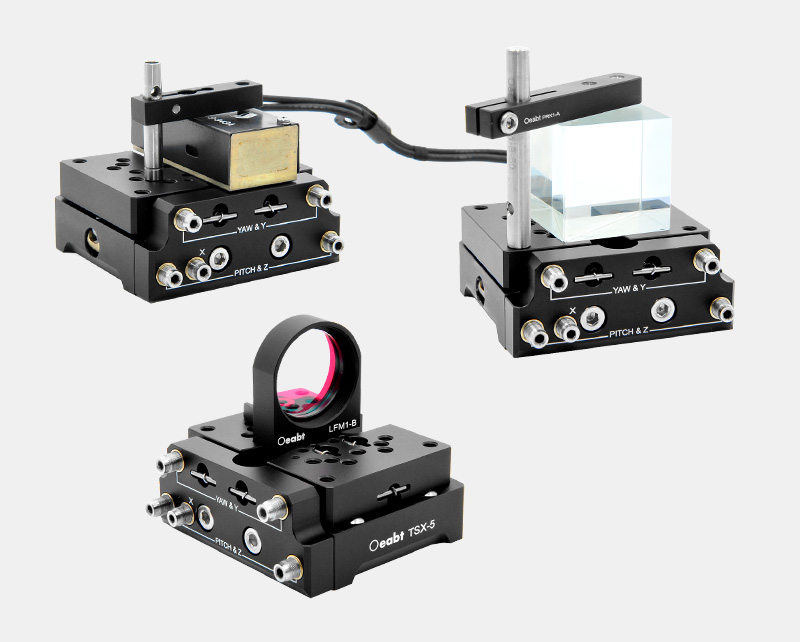

TSX-5位移臺上有5個0.25mm螺距的驅動器，五軸調節：俯仰調節±3.5°，偏轉調節±5°，線性平移(X、Y和Z軸)3mm。其中，兩個驅動器一起控制偏轉和Y軸，兩個驅動器一起控制俯仰和Z軸，還有一個驅動器控制X軸位置。利用附帶2mm手擰扳手調節。
|
型號 |
TSX-5 |
|
規格 |
59.9*58.9*27.3mm |
|
調節范圍 |
俯仰調節±3.5°,偏轉調節±5°,X、Y和Z軸線性平移3mm |
|
螺紋類型 |
18處M4螺孔,4處M3螺孔,1處M4沉頭孔,2處U型槽孔 |
|
重量 |
203.4g |
|
材質 |
7075鋁合金 |
| X |
300 μm/轉 |
| Y |
300 μm/轉 |
| Z |
300 μm/轉 |
|
仰俯±3.5° |
12.3mrad/轉 （毫弧度/轉） |
|
偏轉±5° |
17.6 mrad/轉 （毫弧度/轉） |

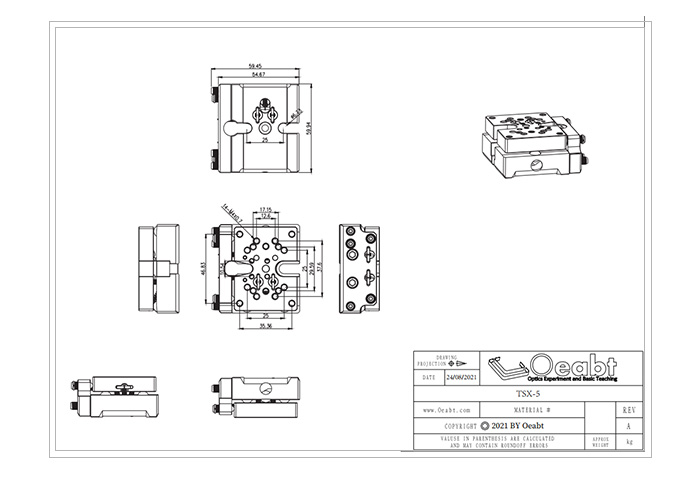

工程圖下載
