?光學知識點
- 光學常用螺紋尺寸標準
這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：
【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】
|
系列?
|
類型
|
螺紋
|
公稱直徑
|
小徑
|
中徑
|
大徑
|
SM05
|
內
|
0.535-40
|
13.59
|
12.98±0.07
|
13.24±0.05
|
＞13.59
|
SM05
|
外
|
0.535-40
|
13.59
|
＜12.78
|
13.10±0.05
|
13.50±0.05
|
SM1
|
內
|
1.535-40
|
26.29
|
25.68±0.07
|
25.95±0.05
|
＞26.29
|
SM1
|
外
|
1.535-40
|
26.29
|
＜25.48
|
25.79±0.05????
|
26.19±0.06
|
SM2
|
內
|
2.535-40
|
51.69
|
51.08±0.075
|
51.35±0.075
|
＞51.69
|
SM2
|
外
|
2.535-40
|
51.69
|
＜50.87
|
51.18±0.05
|
51.59±0.05
|
?產品描述

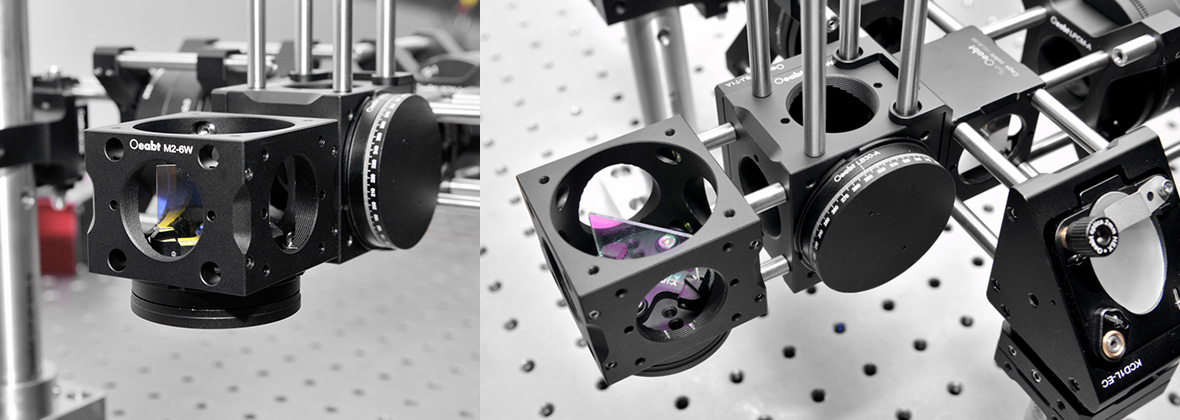

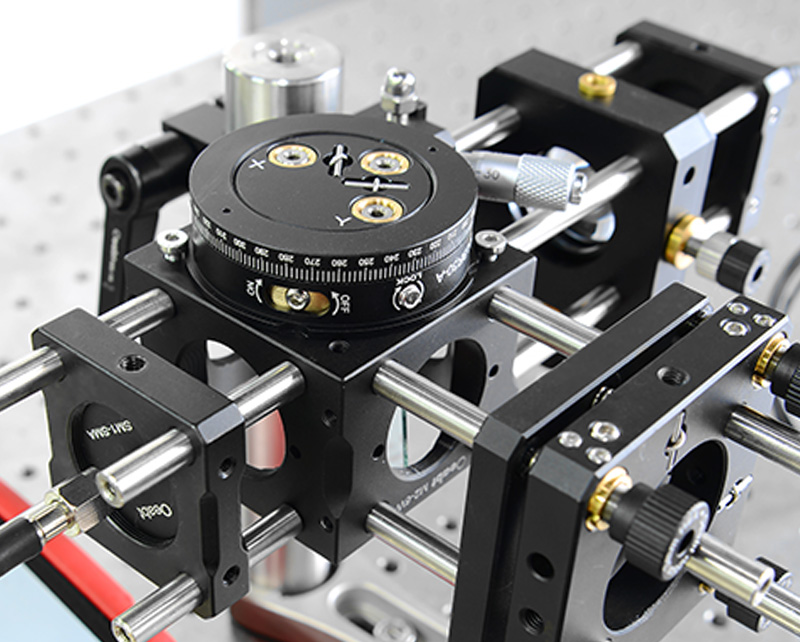

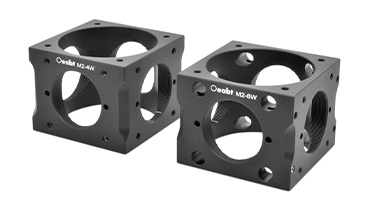

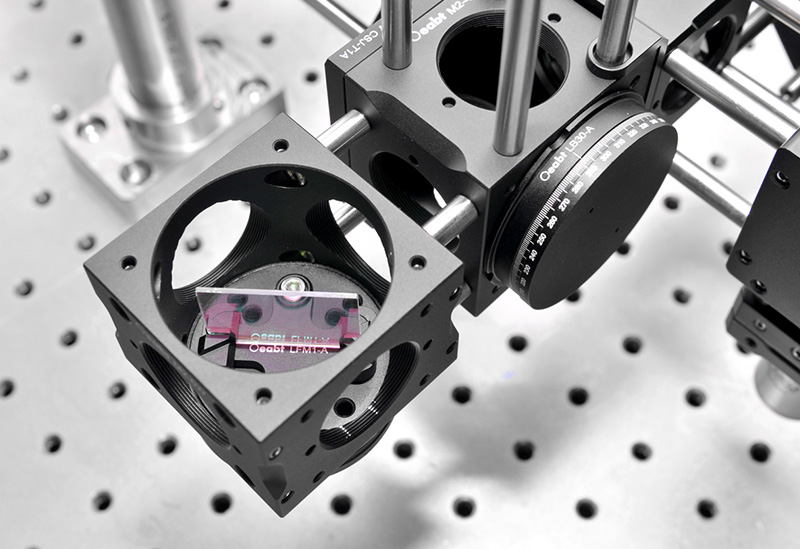

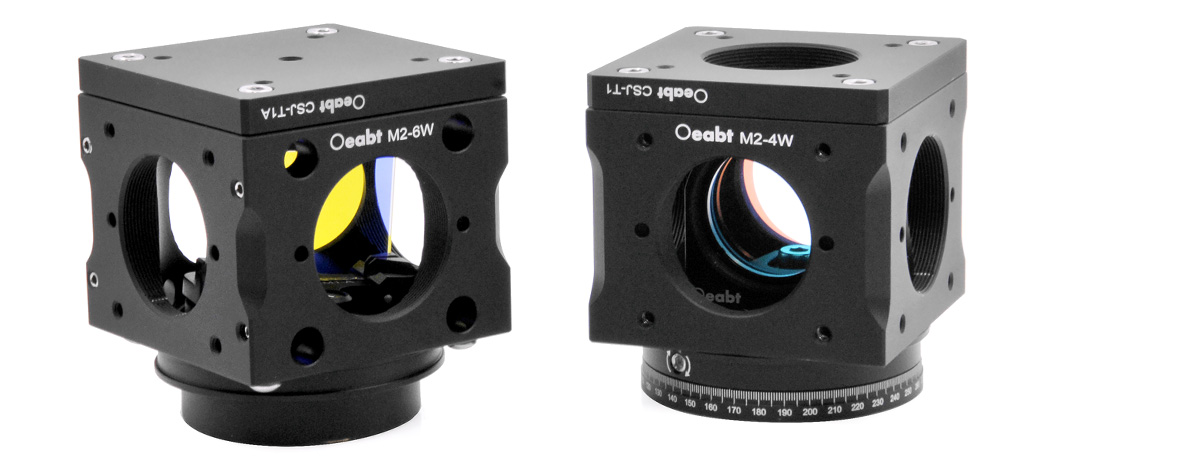

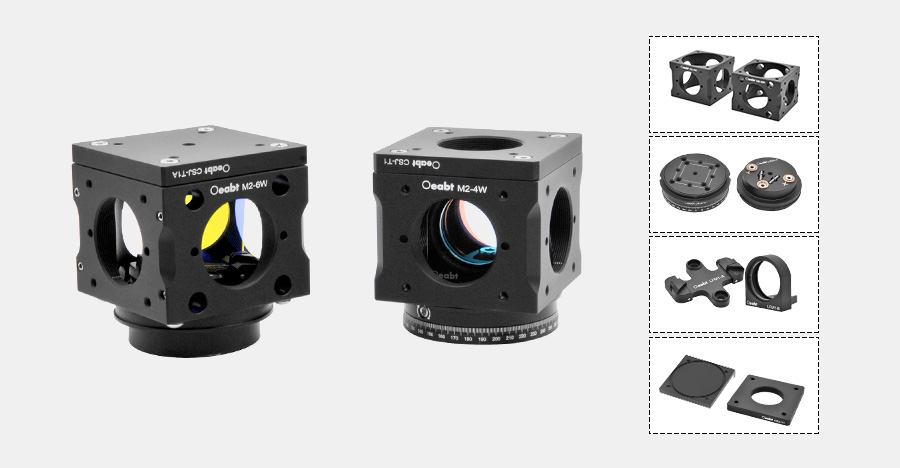

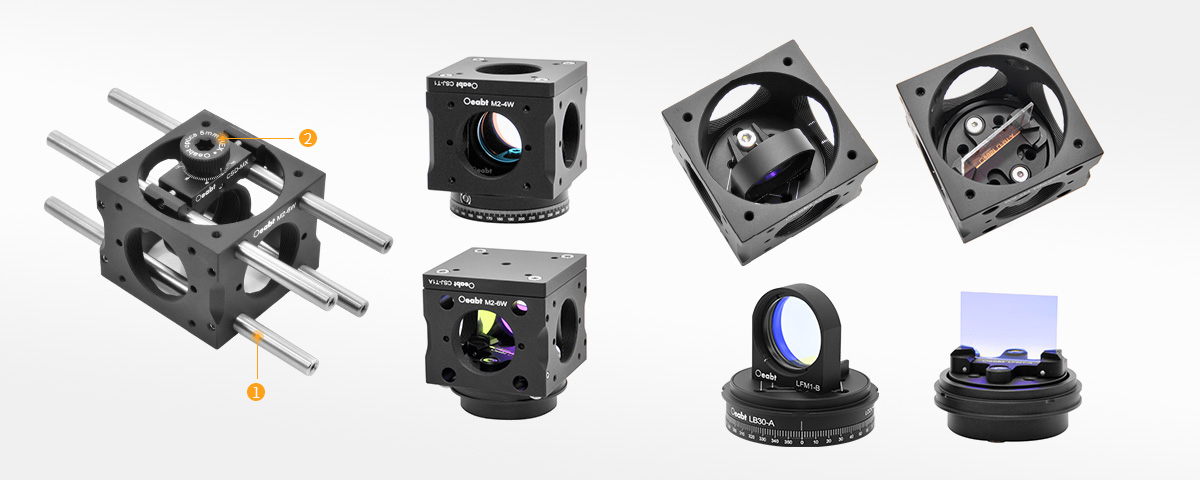

（1）M2-W系列 30mm籠式立方體非常適合搭建包括棱鏡、分束器和其他產生90°光路偏移的光學器件的系統。可搭配本鏈接里多種用于30 mm籠式立方體的配件， 包括光學元件安裝座、各種安裝平臺和蓋板。

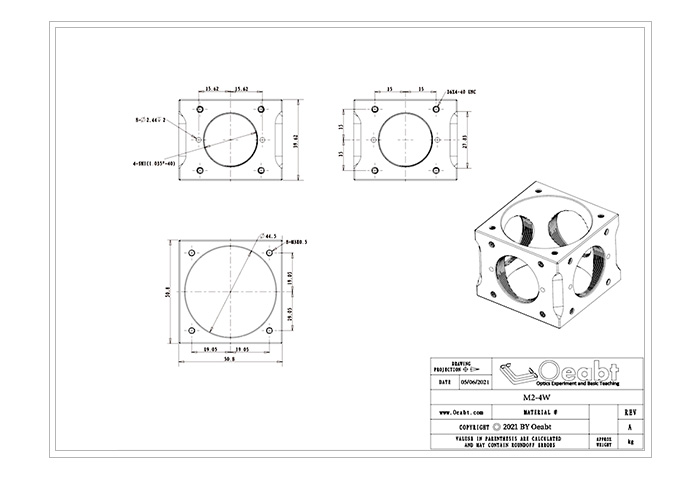

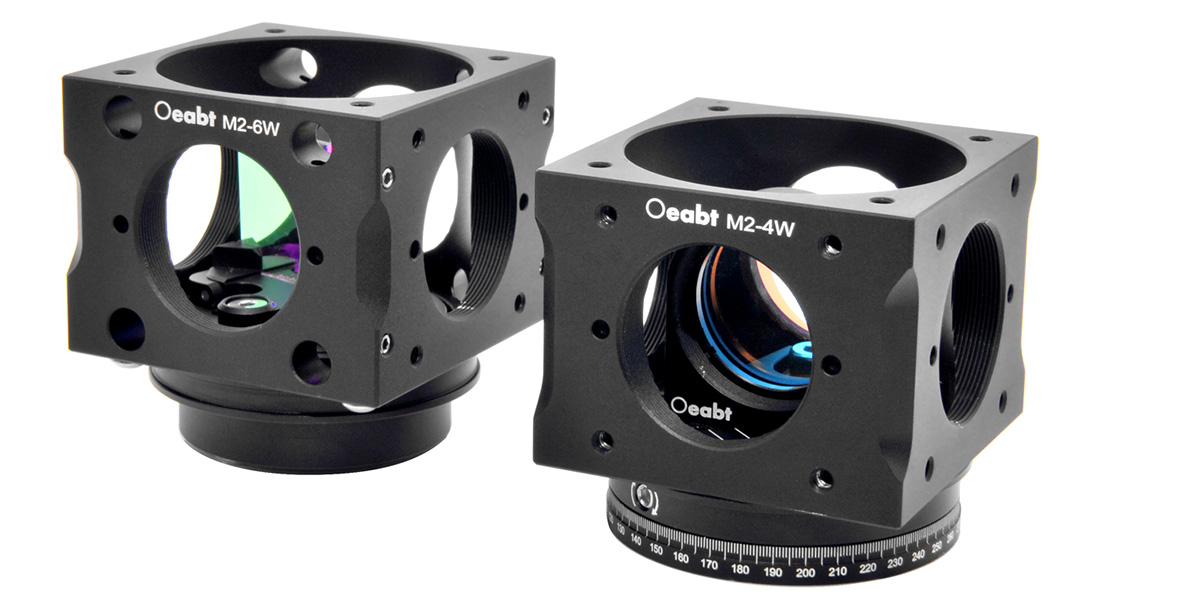

（2）M2-W系列立方體的上下表面中心都有?44.5 mm通孔，周圍有4個M3螺孔，用于安裝我們的立方蓋板或立方平臺，四邊側面中心孔都帶SM1(1.035”-40)螺紋。

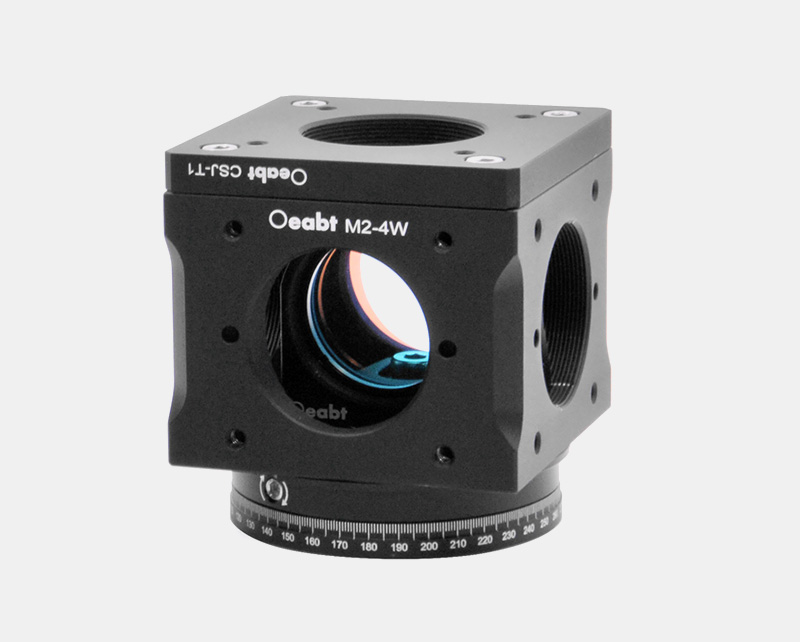

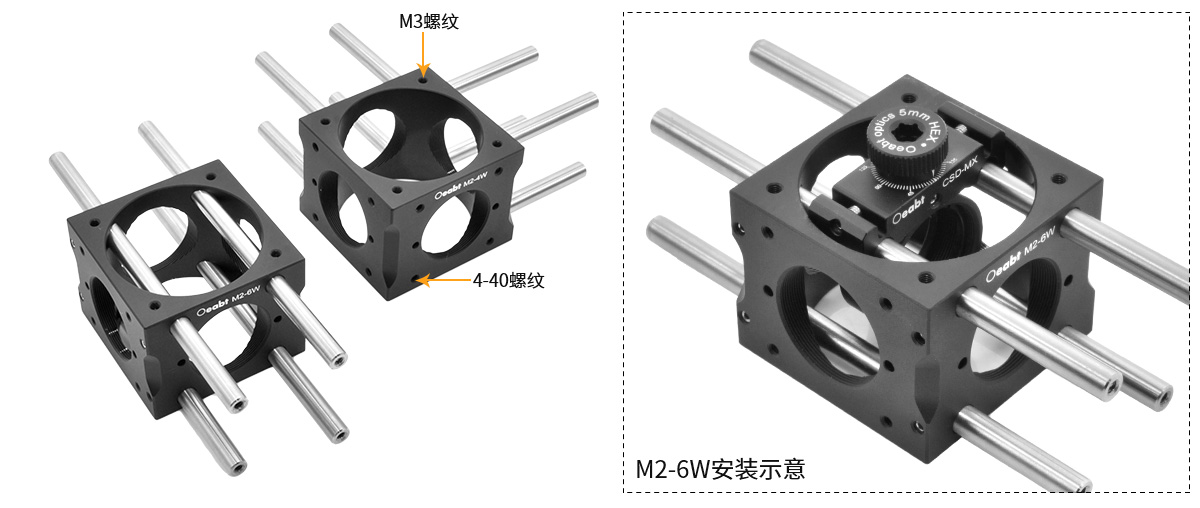

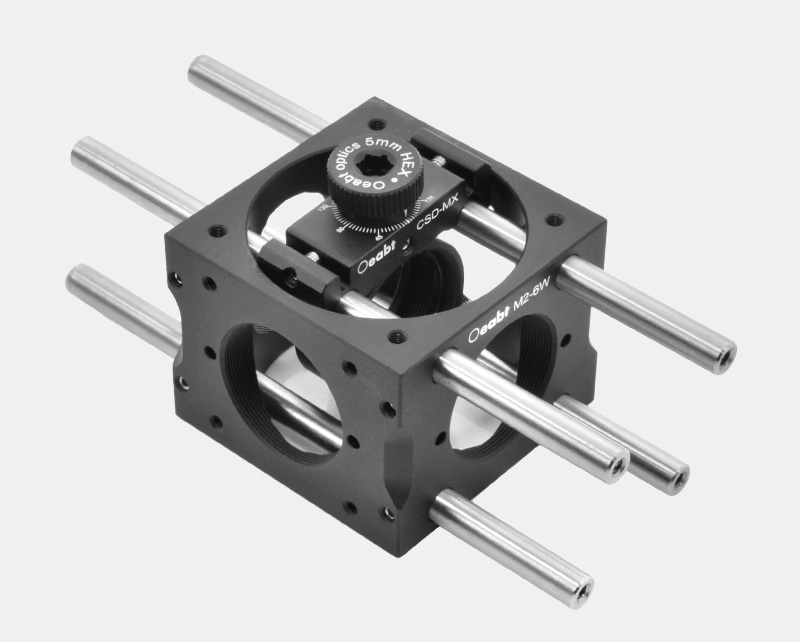

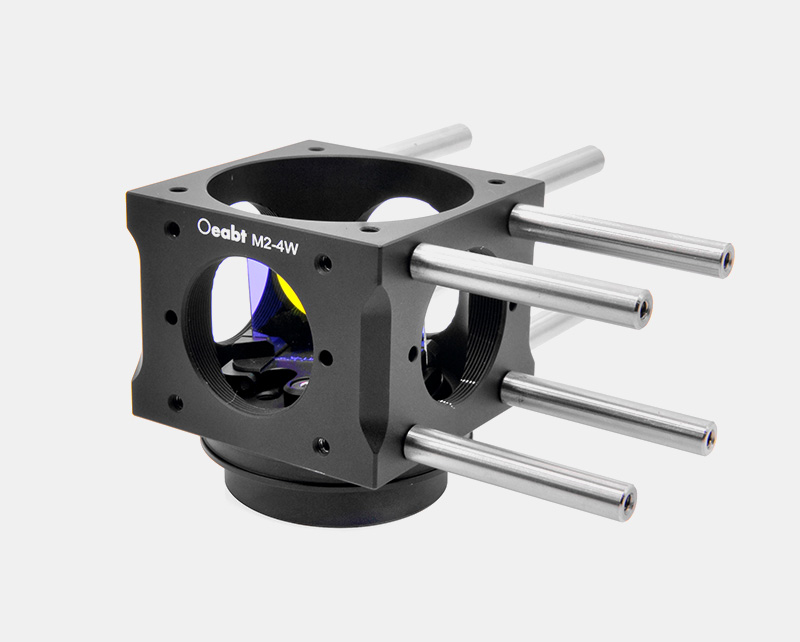

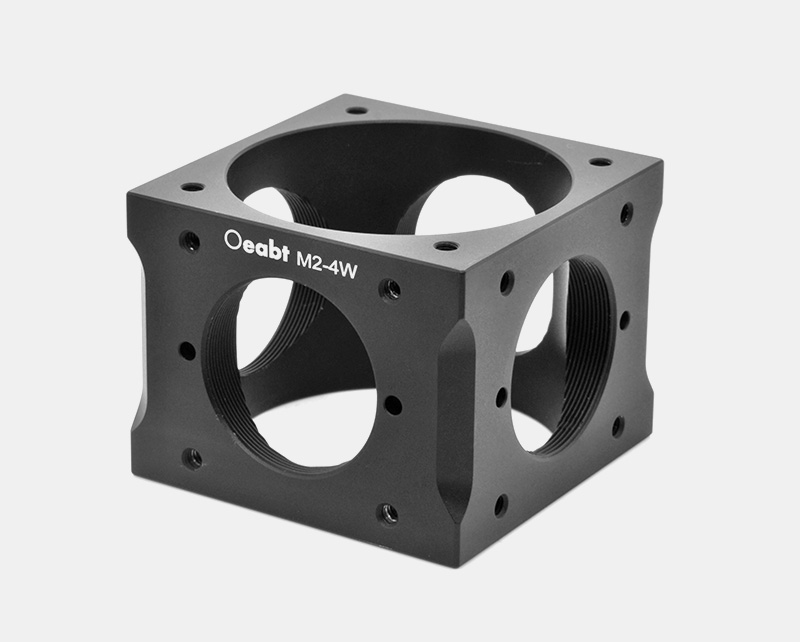

M2-4W 立方的四個側面均帶有4-40螺孔，分布在SM1螺孔四周，可以直接安裝籠桿。由于此籠式立方體的所有側面都是螺孔，因此不能沿著籠桿平移。M2-6W立方體的側面不僅有兩面帶4-40螺孔的相對面，還有兩個帶?6mm通孔的相對面，都可以直接安裝籠桿。

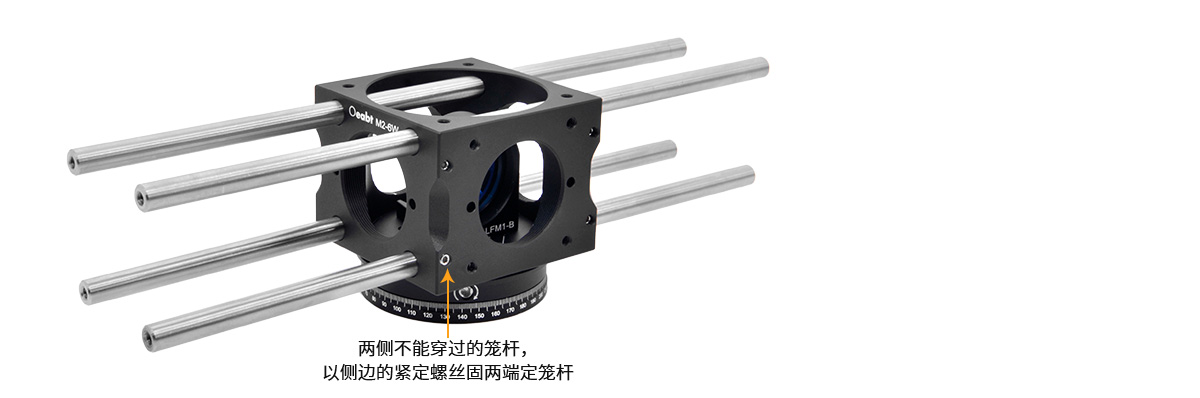

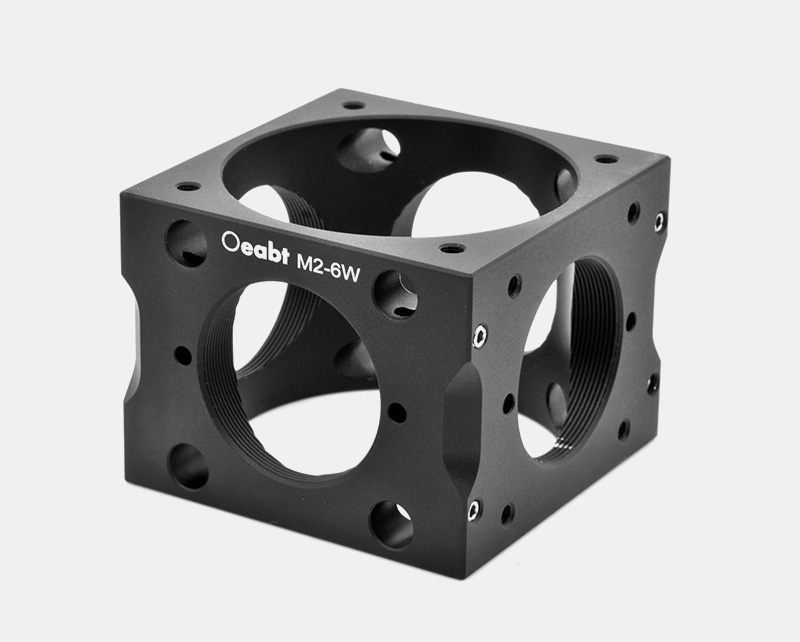

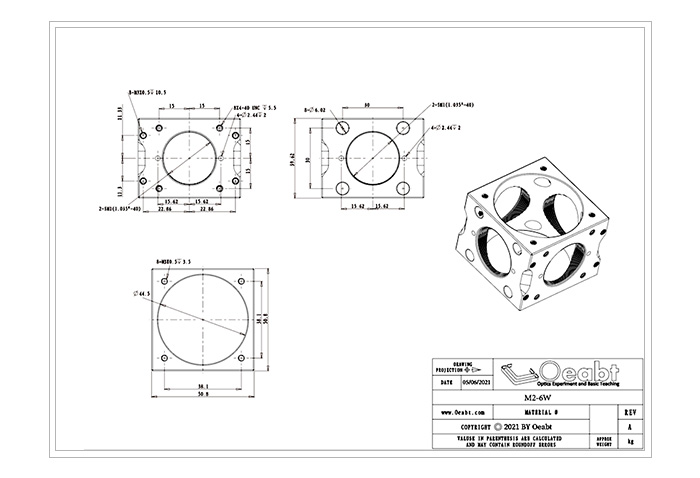

M2-6W立方體的?6mm通孔可以任由籠桿穿過移動，這種特性可以沿籠桿移動立方體，然后通過側圍的固定螺螺絲固定在所需的位置。（注意：如需在M2-6W內搭載平臺移動使用，需搭配CPS1墊片使用，否則無法沿籠桿移動）。

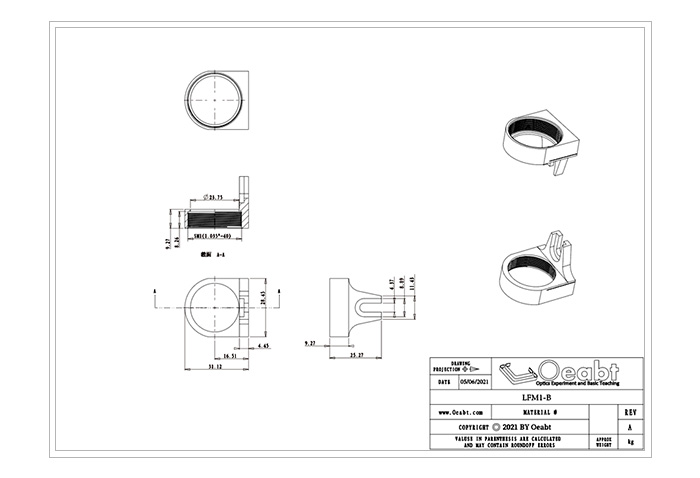

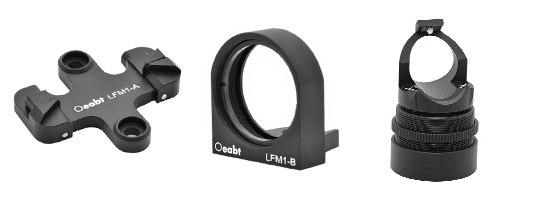

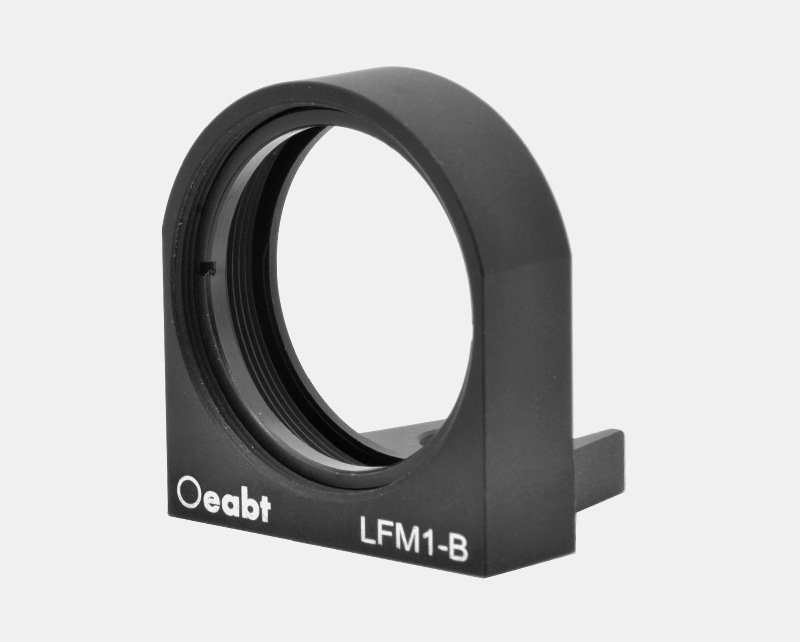

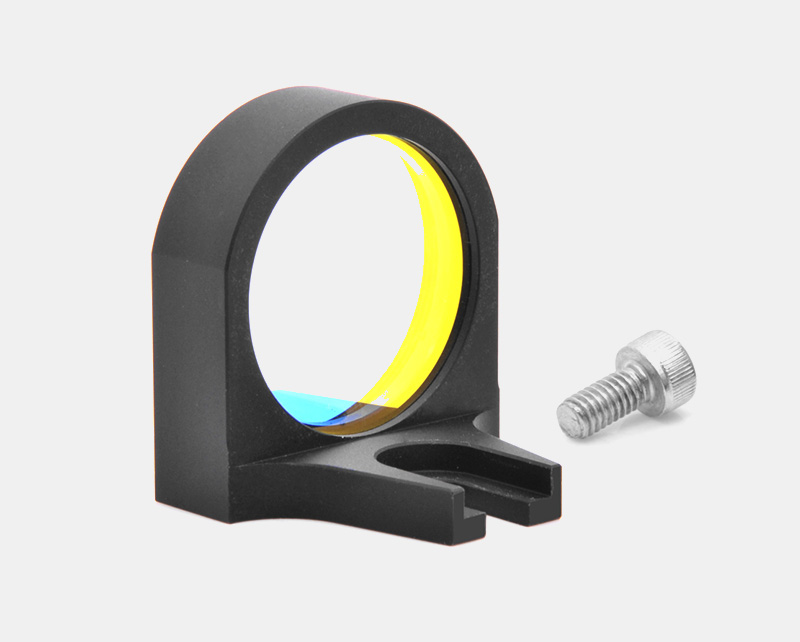

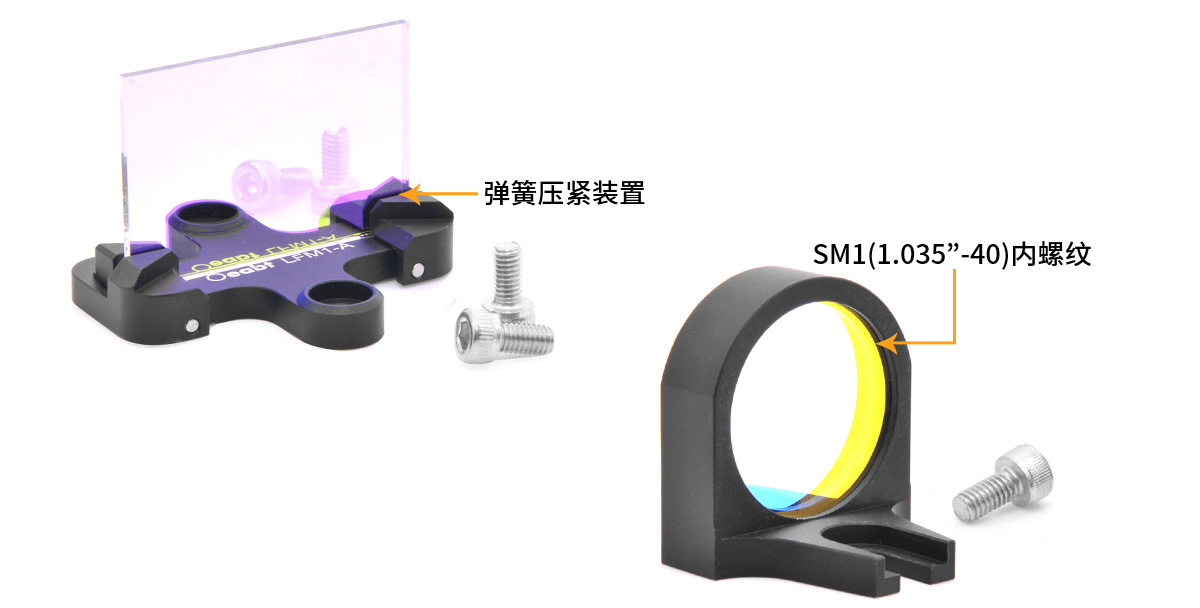

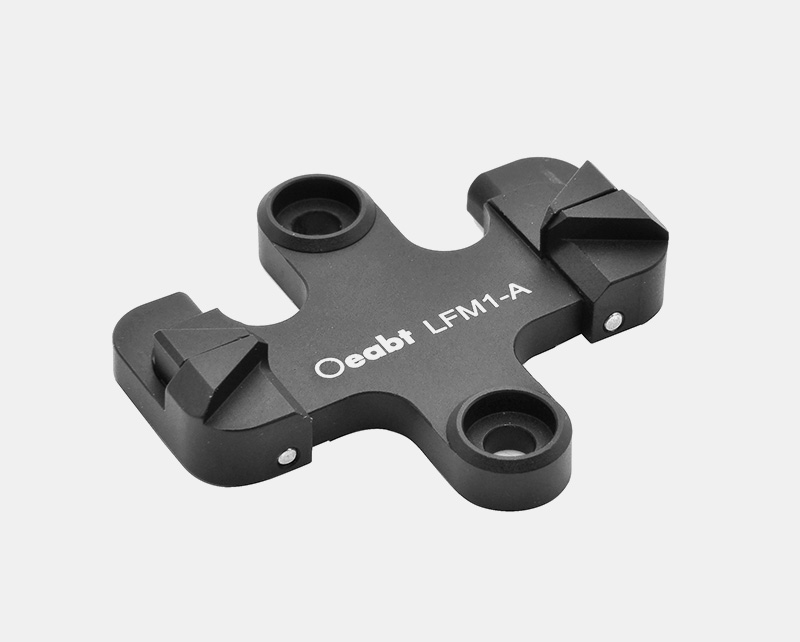

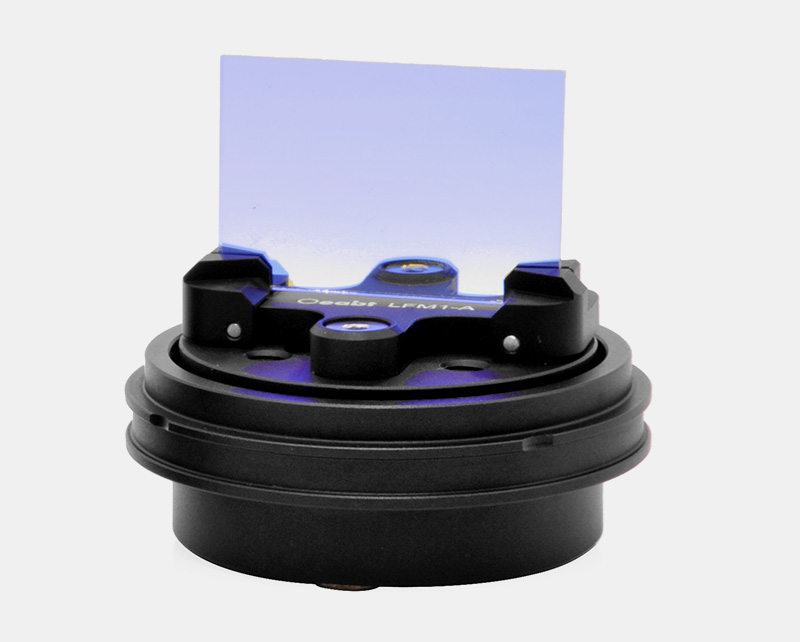

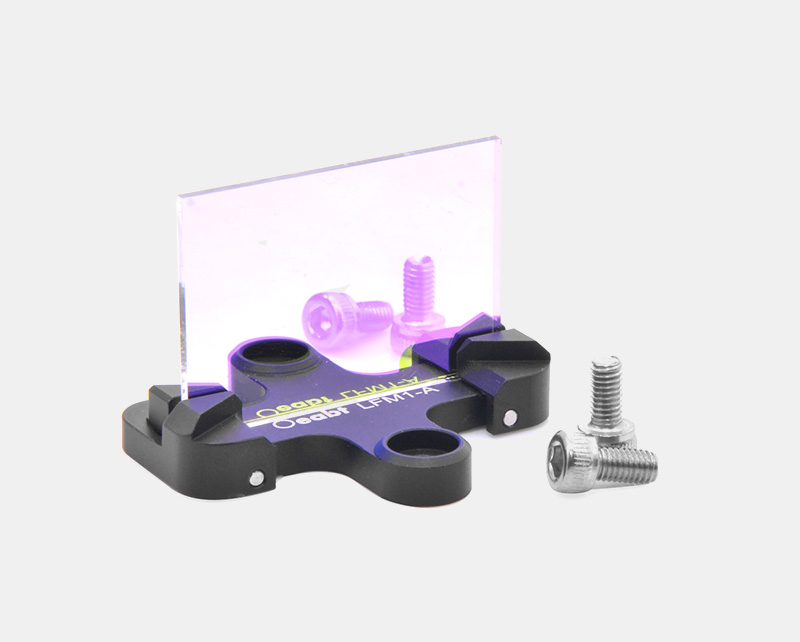

（3）LFM1-A矩形濾光片架是專門為濾光片而設計的，可安裝寬度在28-40mm，且厚度≤3mm的濾光片。而LFM1-B專為安裝最厚為6.2mm的?1英寸光元件而設計。需搭載在LB30系列平臺上才能應用在籠式立方內，使用附帶的螺絲將安裝架固定到立方體平臺上。

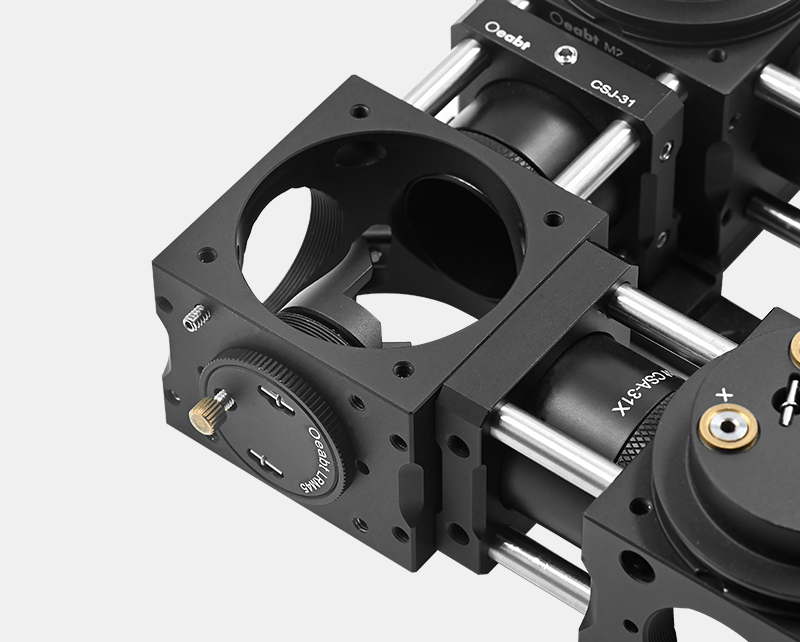

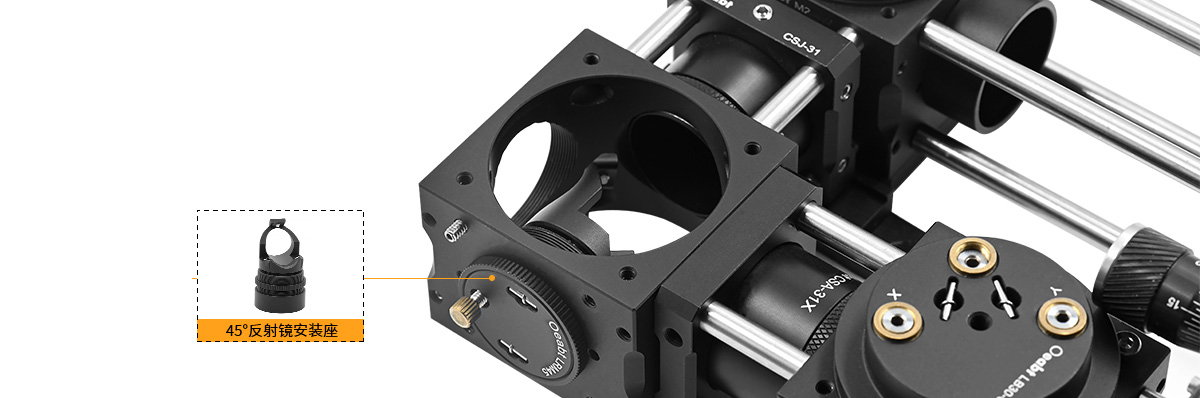

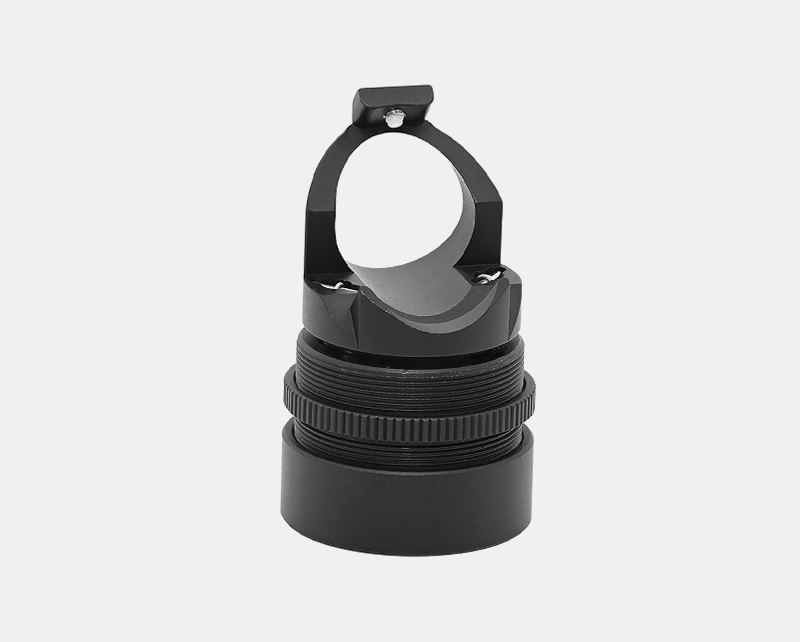

（4）LRM45安裝座與立方體光軸呈45°安裝?1英寸光元件，并且開有?16.6mm分束通光孔，非常適合安裝返半透分束鏡和光束取樣鏡等光學元件。安裝座具有SM1（1.035”-40）外螺紋，附帶鎖緊環，便于集成安裝在其它光學系統中。此外，它還提供了±1.5°的傾斜調節功能，根據需要進行微調，以實現所需的光學效果。
（5）平臺可安裝在30mm籠式立方體的頂部或底部，能夠用來將各種光學元件安裝到籠式立方中。用附帶的M3帽頭螺絲鎖定在立方體內。

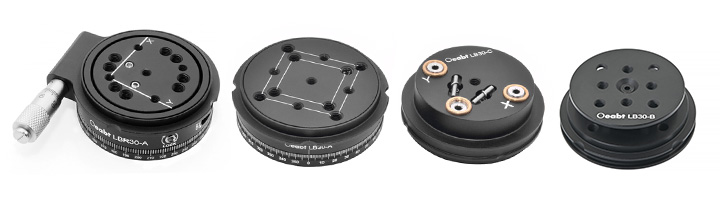

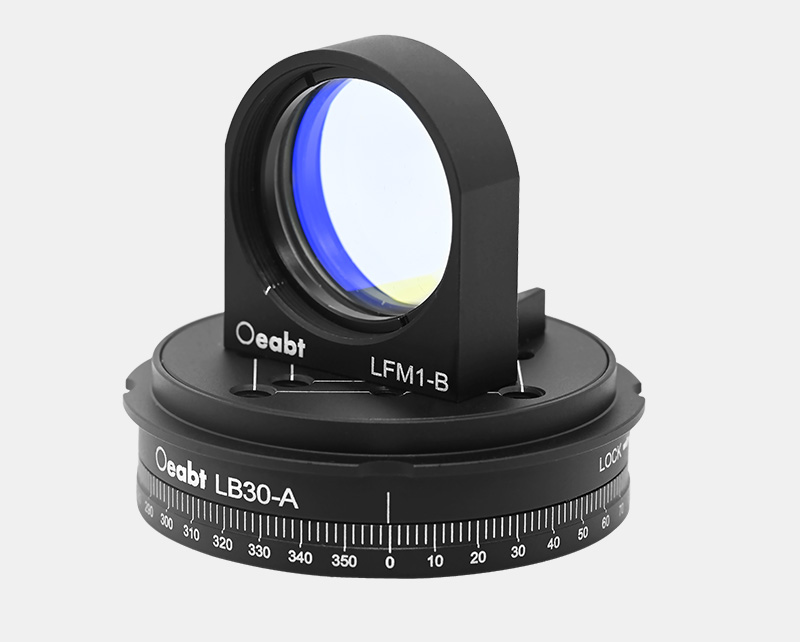

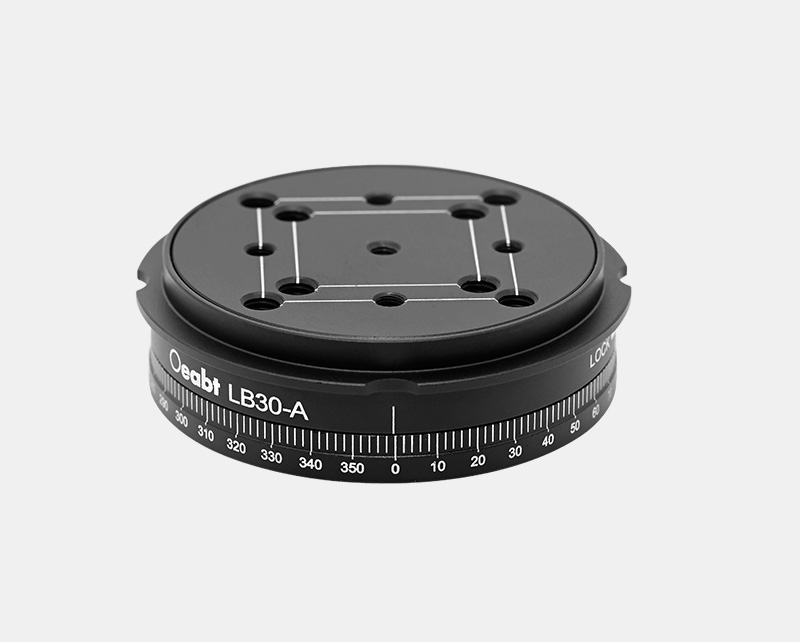

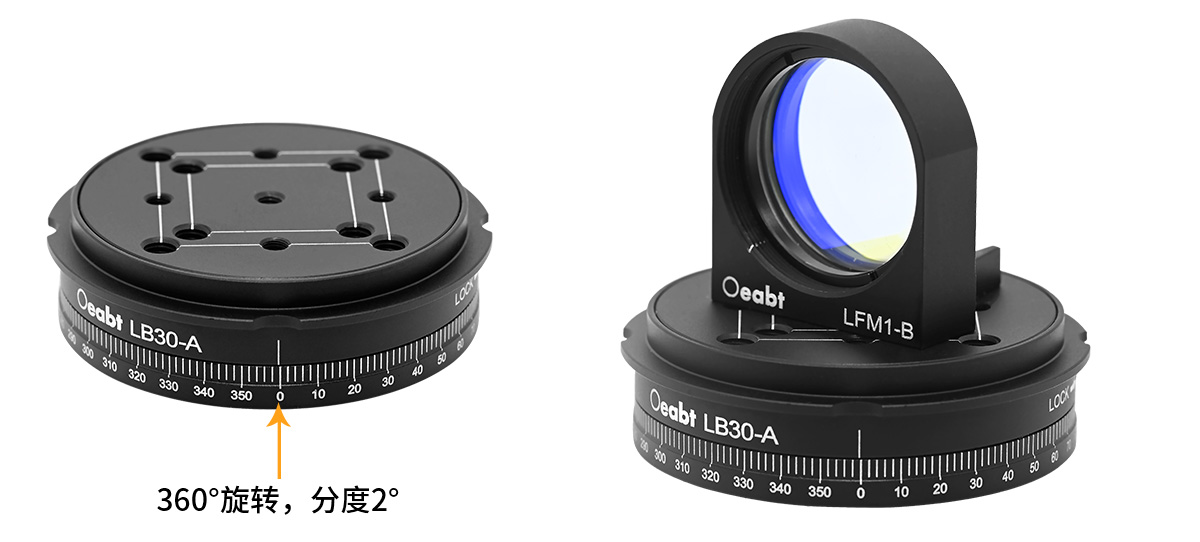

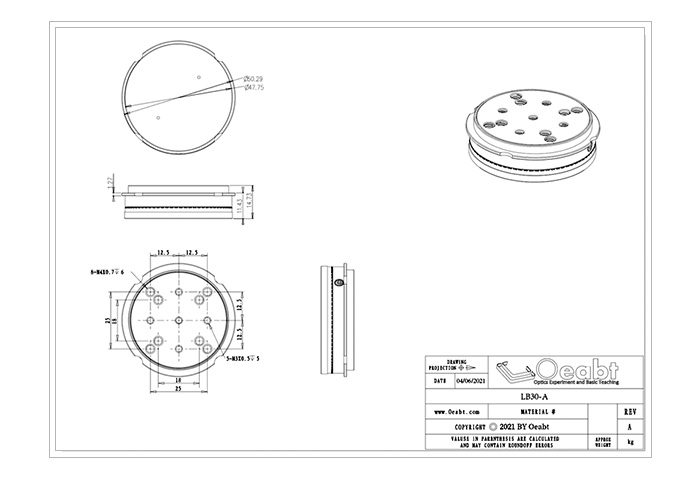

（6）LB30-A立方體旋轉平臺是一種自由旋轉平臺，該平臺可以自由旋轉，同時具有360°，分度為2°的激光刻度，且有對準線，可實現精準讀數。

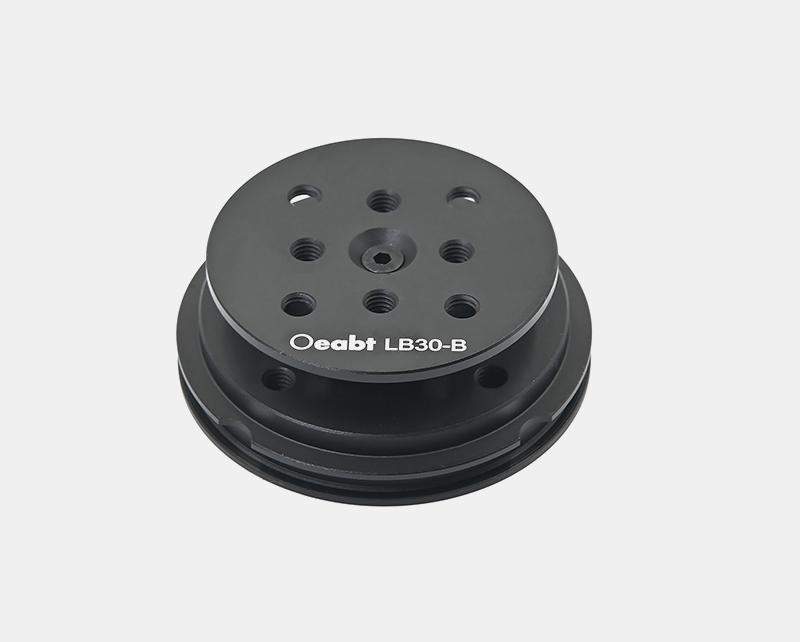

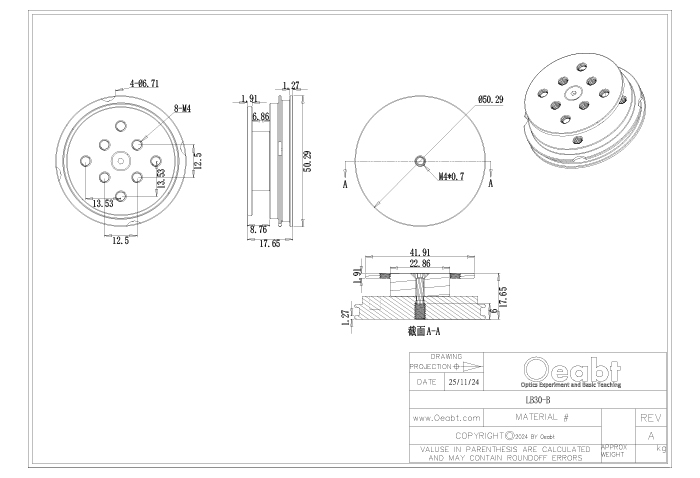

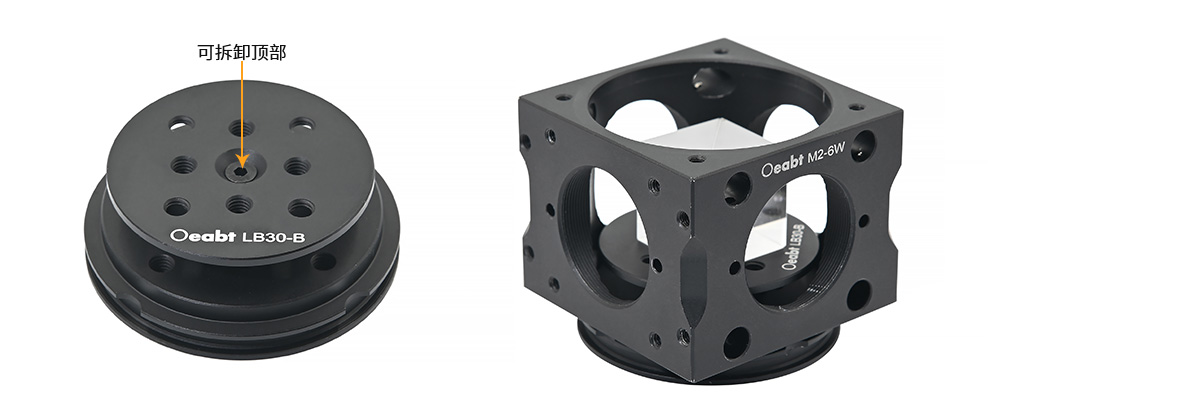

LB30-B立方體安裝平臺由底臺和頂板構成，可拆卸的頂板高度為8.8mm，適合安裝較小光元件時抬升固定高度。臺面螺紋陣列，平臺底部還具有一個M4螺孔，可以安裝到接桿上。

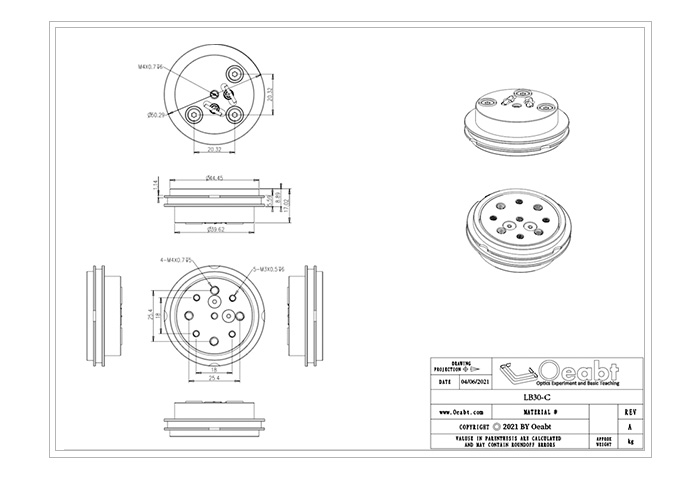

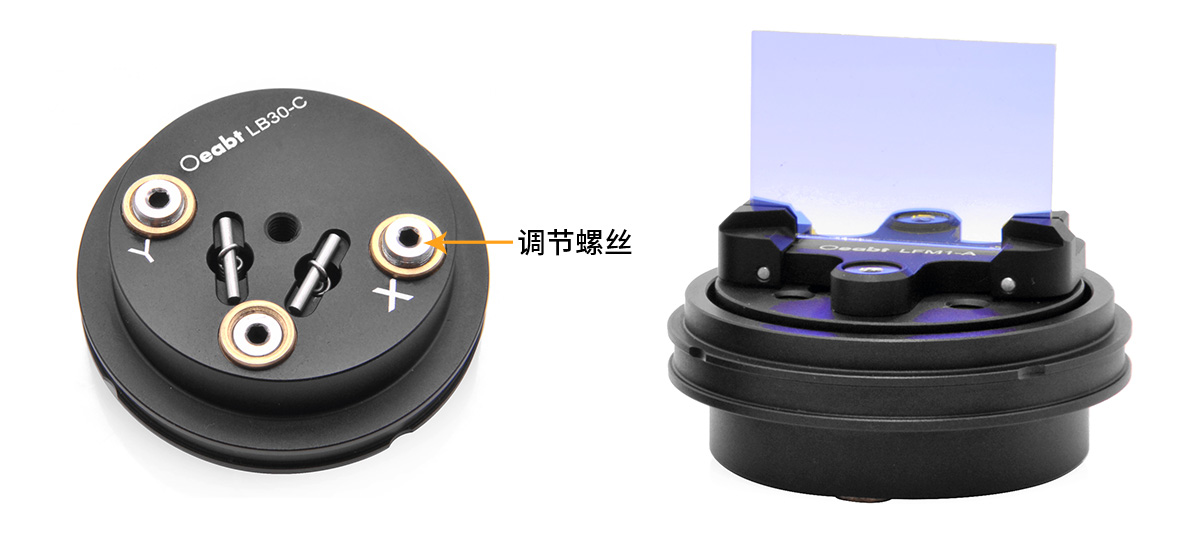

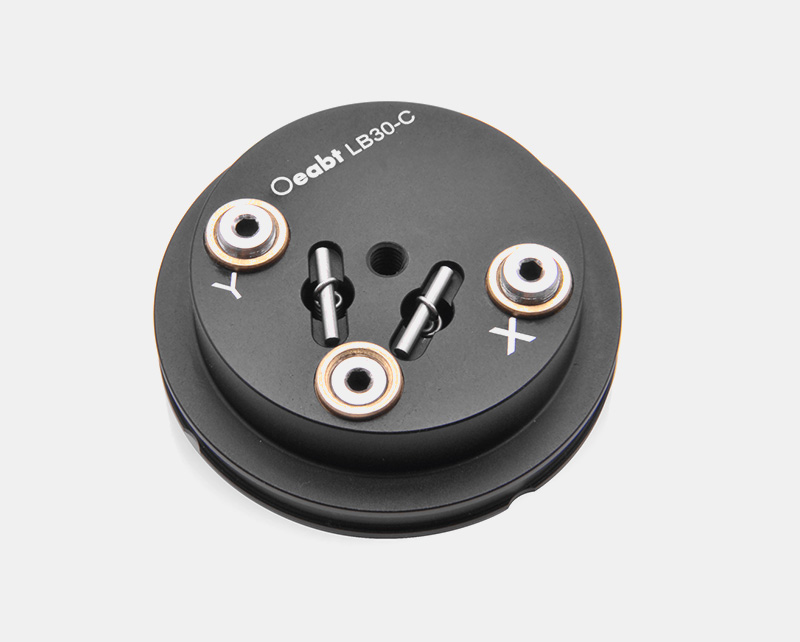

LB30-C立方體傾斜平臺是具有三個調節螺絲 ，可以提供±4°俯仰傾斜和±2mm高度調節。平臺底部具有一個M4螺孔，可以安裝到接桿上。

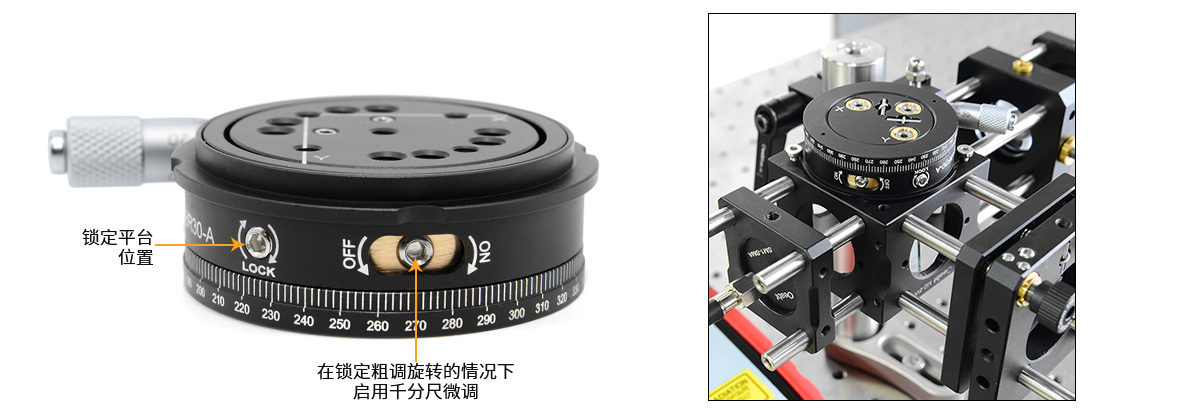

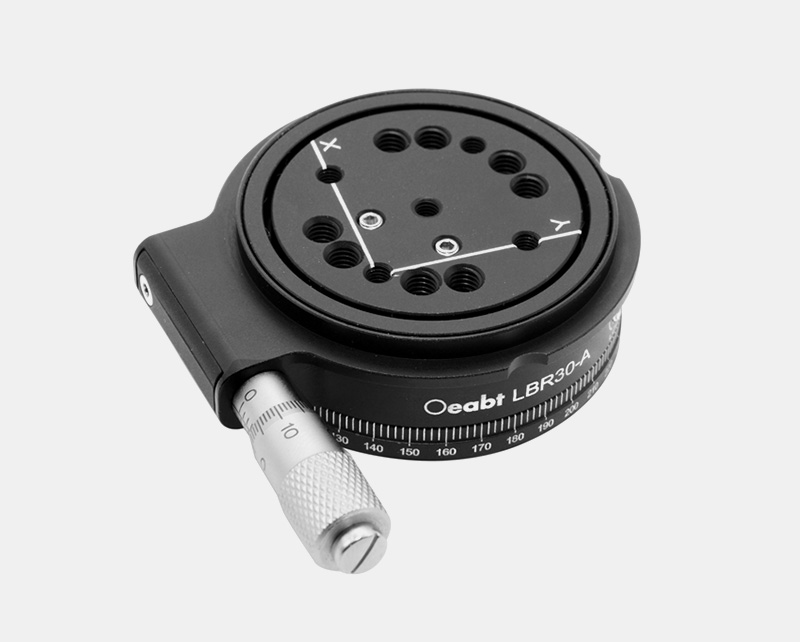

LBR30-A立方體旋轉傾斜平臺是一種自由旋轉且可以進行俯仰、傾斜和高度調節的平臺，該平臺除了具備360°（分度2°）旋轉調節外，還帶±7°（游標分度5弧分）千分尺驅動的精密旋轉。平臺底部具有3個調節螺絲，可以進行±4°俯仰/傾斜和±2mm高度調節。平臺側面還帶有兩個六角螺絲，“LOCK”標識處可以鎖定平臺的位置，另一個則可以在鎖定旋轉的情況下啟用千分尺控制的微調。

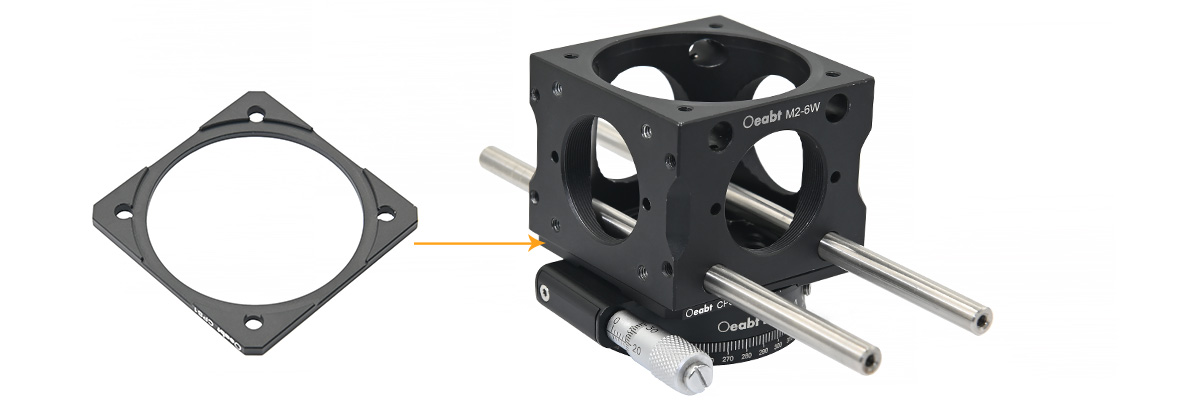

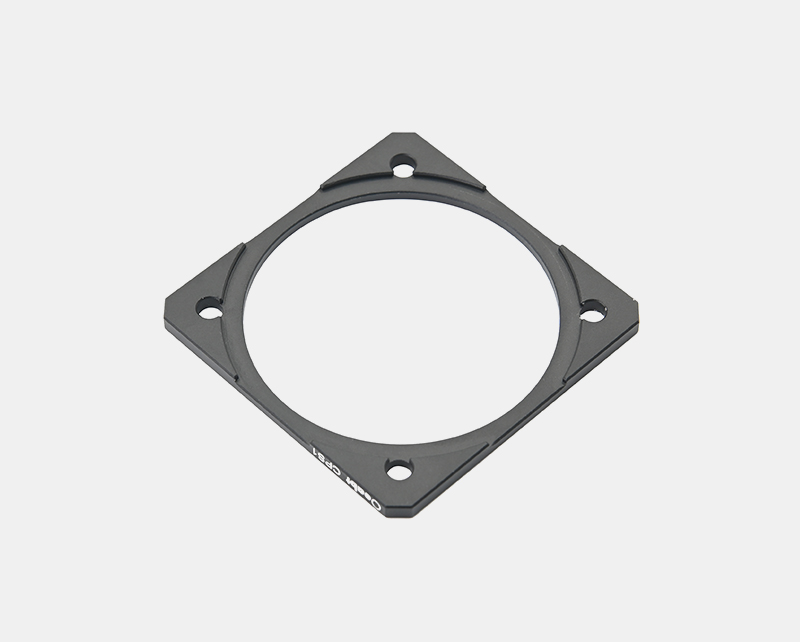

（6）平臺通常直接安裝到立方體上時，籠桿會無法完全貫穿平臺。而CPS1墊片可以讓立方平臺完全插入4根支桿連接使用，不會相互干擾。在使用該轉接件時，將墊片放置在立方體的底部與需安裝的平臺之間，再利用附帶的螺絲固定即可。

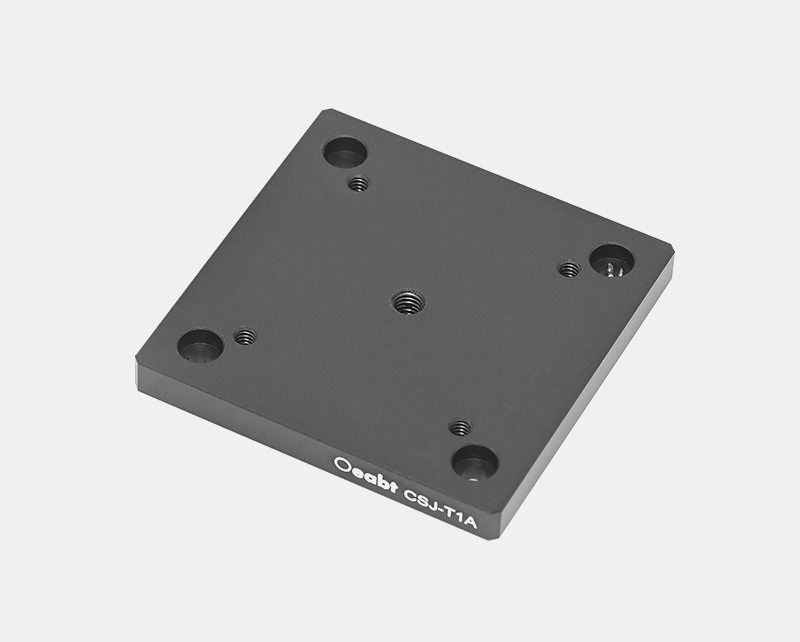

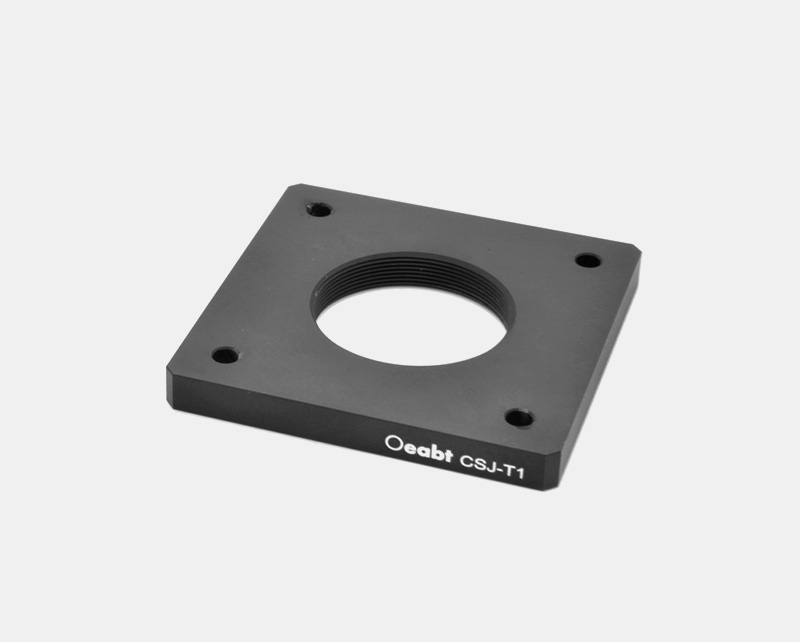

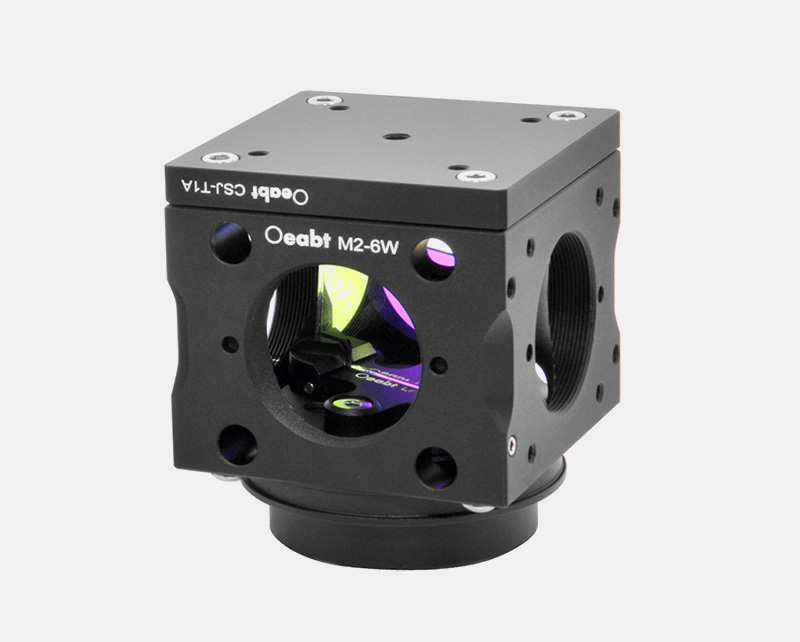

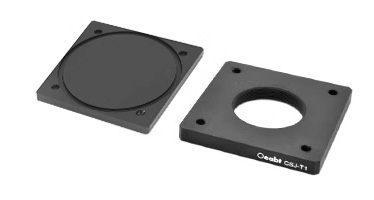

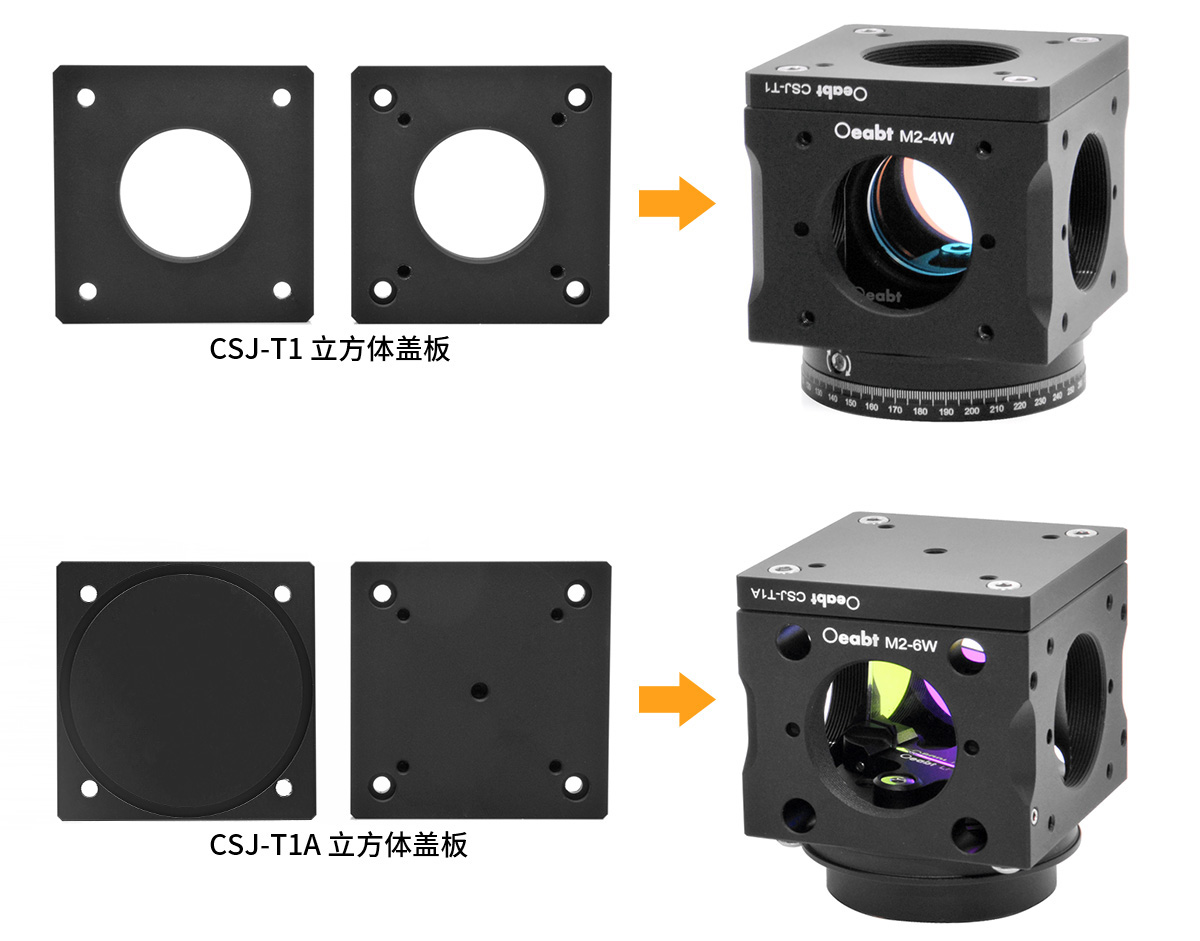

（7）CSJ-T系列立方體蓋板，用于M2-4W和M2-6W籠式立方體的蓋板。蓋板具有4個沉頭孔，與籠式立方體對齊；附帶4個M3帽頭螺絲，用于與立方體連接。CSJ-T1A蓋板頂部通過一個橡膠O形圈在立方體內形成遮光環境，而CSJ-T1螺紋蓋板可以在籠式立方體頂部或底部提供額外的SM1螺紋端口。（7）CSJ-T系列立方體蓋板，用于M2-4W和M2-6W籠式立方體的蓋板。蓋板具有4個沉頭孔，與籠式立方體對齊；附帶4個M3帽頭螺絲，用于與立方體連接。CSJ-T1A蓋板可在立方體內形成遮光環境，而CSJ-T1蓋板可以在籠式立方體頂部或底部提供額外的SM1螺紋端口。

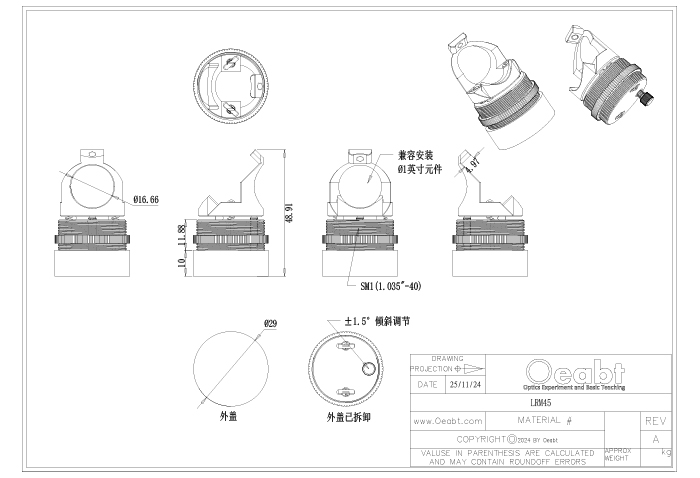

LRM45 工程圖下載
