產品說明

? 兼容30mm籠式系統；

? 可將30mm籠式共軸系統組件繞著光軸進行旋轉；

? 可通過底部M4螺孔安裝?12mm接桿；

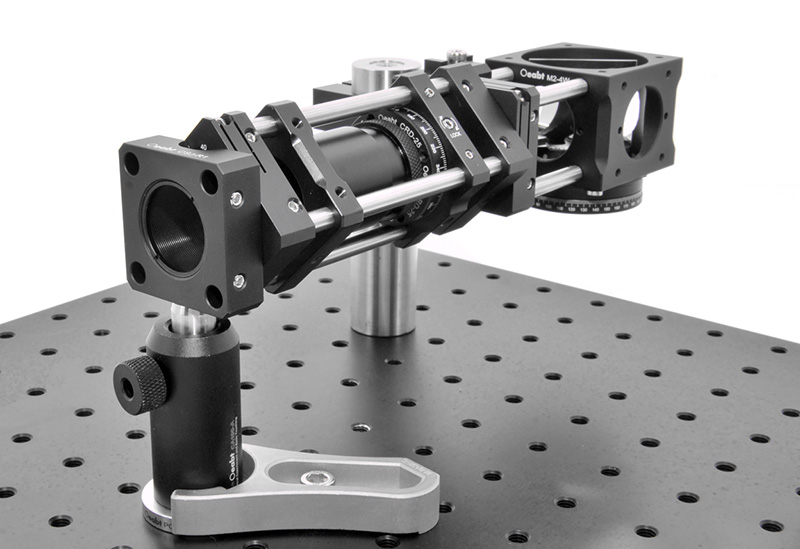

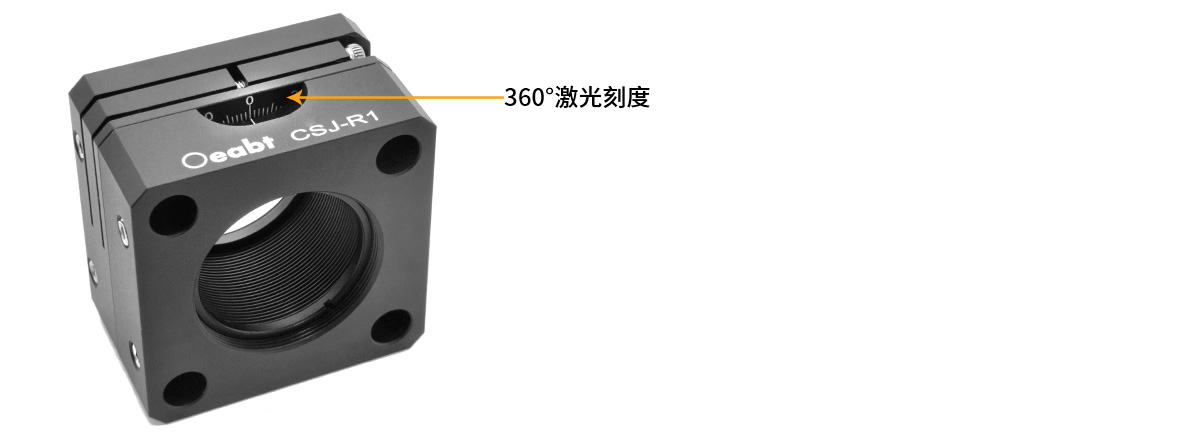

? 內板面具有360°激光刻度，用于讀數對位；

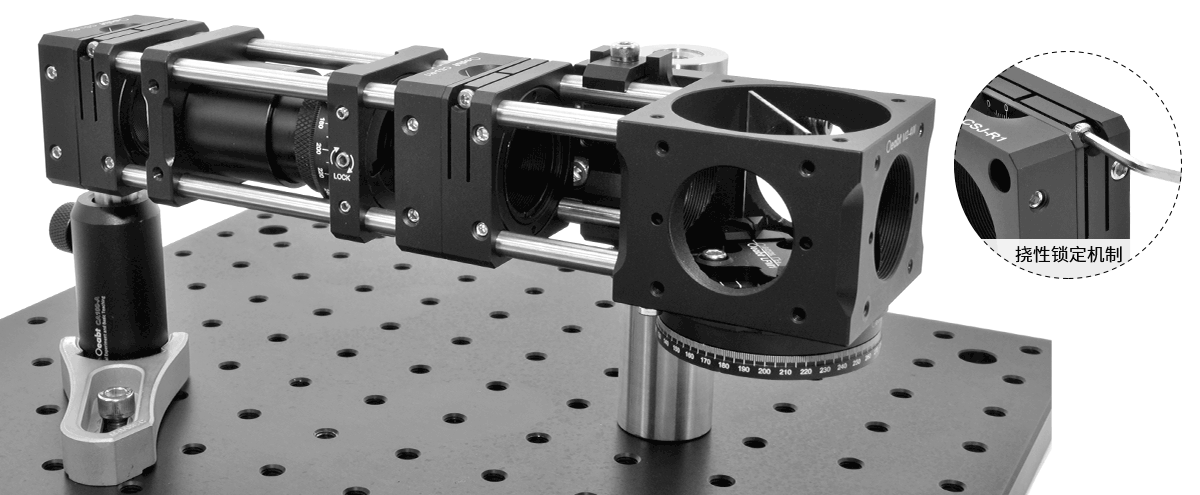

? 通過撓性機制進行旋轉鎖定；

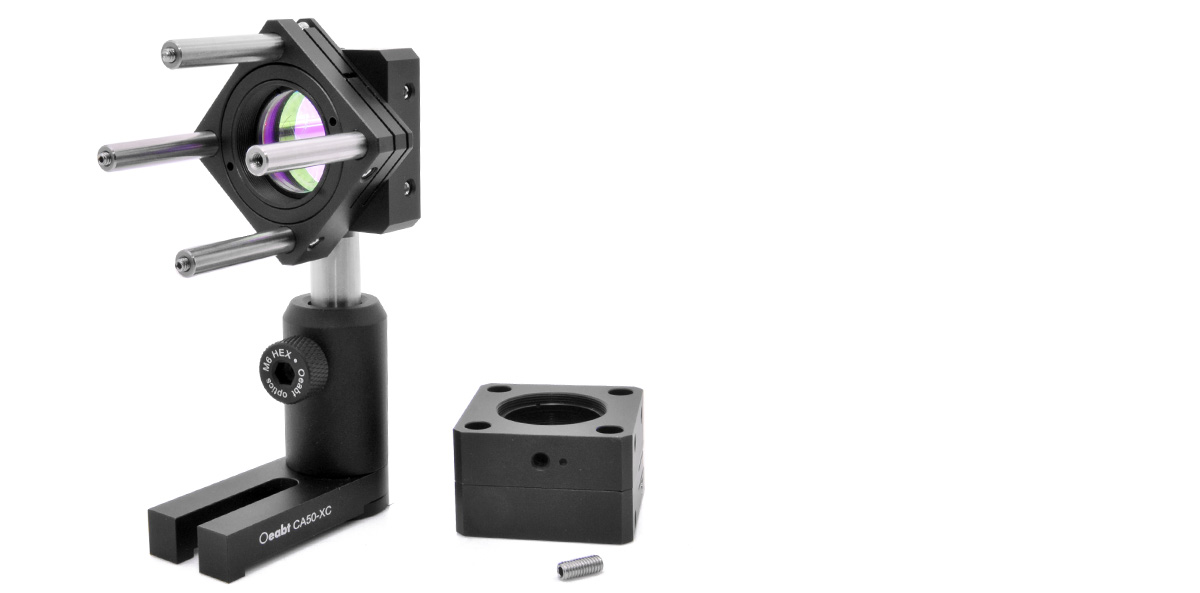

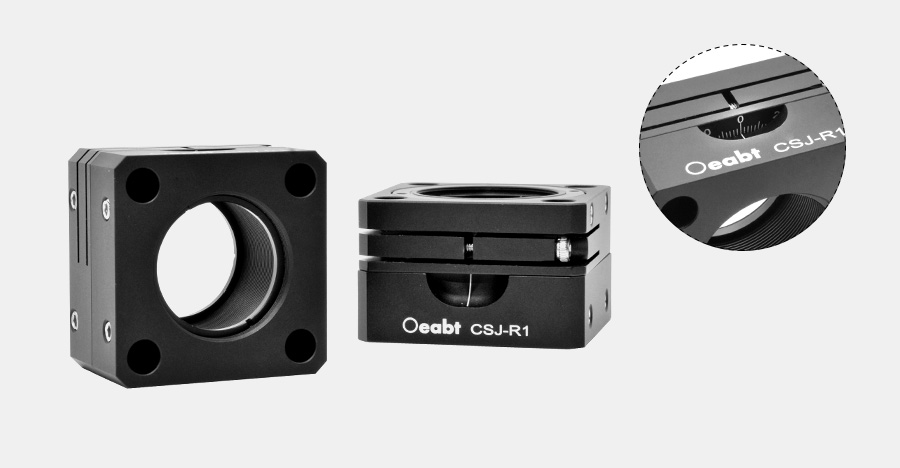

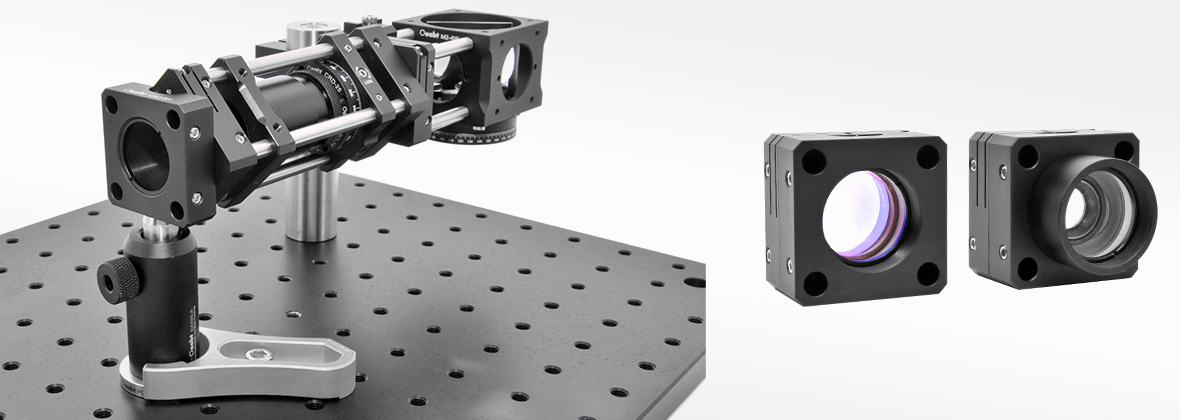

CSJ-R1旋轉籠板可以讓整個30mm籠式共軸系統繞著光軸進行旋轉。其包含兩塊籠板：一塊連接在一個固定籠式結構段上，而另一塊可以讓所有與之相連接的籠式部件進行旋轉。

型號	CSJ-R1
規格	40.725.440.7mm
中心孔徑	SM1(1.035”-40)內螺紋
通孔間距	?6mm，間距30*30mm
重量	68.0g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

（1）CSJ-R1旋轉籠板可以讓整個30mm籠式共軸系統繞著光軸進行旋轉。其包含兩塊籠板：一塊連接在一個固定籠式結構段上，而另一塊可以讓所有與之相連接的籠式部件進行旋轉。且內面板上激光刻有360°以分度為2°的刻度，可以實現準確的手動定位。

（2）在旋轉兩個固定籠式結構段之間的籠段時，旋轉籠段極其適合用于要求旋轉角度必須相同的多個光學部件（例如，使用兩個透鏡改變一個激光器發出光束的空間光斑分布或多元件偏振應用）。當旋轉調節好位置后，可以用2mm的六角扳手調節對應的撓性鎖定機制，固定旋轉位置。

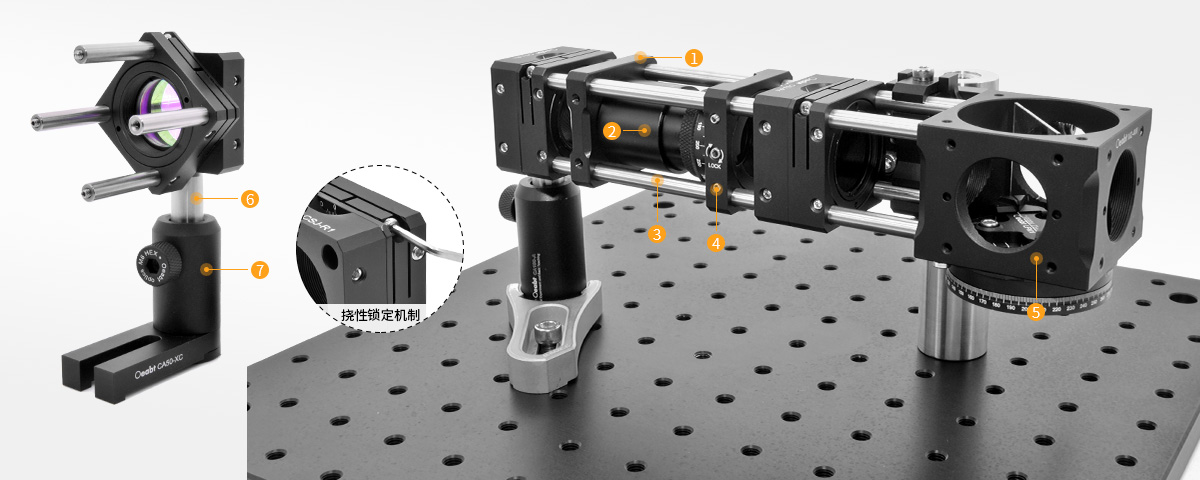

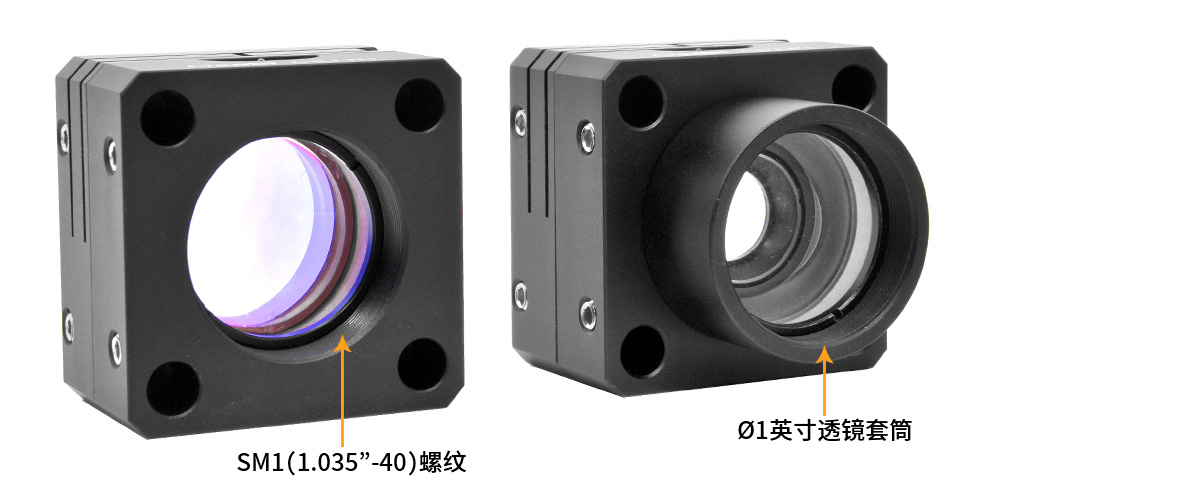

（3）旋轉籠板中心帶有一個深25.4mm的SM1（1.035”-40）螺紋孔貫穿整個籠板，使得籠板在旋轉時仍能不發生偏移。該籠板附帶兩個CSK3卡環，可以直接安裝?1英寸光學鏡片。

（4）籠板的前后面板均帶有4處?6mm的通孔，用于安裝?6mm支桿。則前后兩端的籠桿必須在該籠板處中斷。使用2mm六角扳手，通過側面的緊固螺絲可固定支桿位置。

（5）該籠板底部具有一個M4螺孔，用于安裝我們的?12mm接桿。

???CSJ-30 30mm螺紋籠板點擊購買 >	???CSA-31X 套管屏蔽組件 ?點擊購買 >
???PCM-S系列 ?6mm籠式支桿點擊購買 >	???CRD-25 30mm籠式旋轉安裝架點擊購買 >
???M2-W系列 30mm籠式立方體點擊購買 >	???PCA-S系列 ?12mm不銹鋼接桿點擊購買 >
???CA-XC系列旋轉磁性接桿支座點擊購買 >

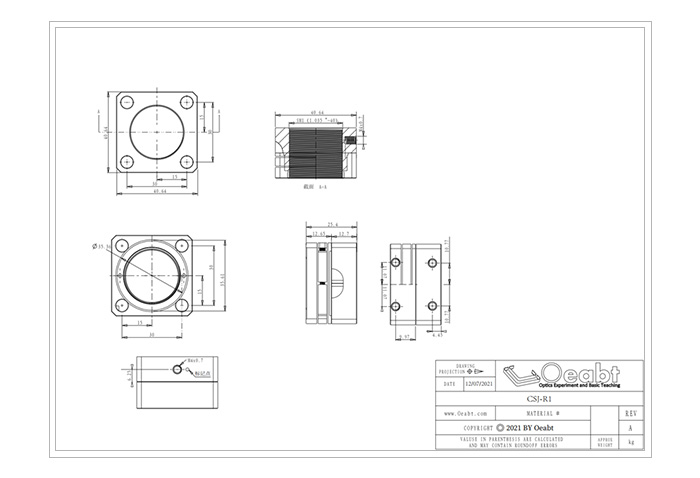

工程圖下載

CSJ-R1 STP文件

CSJ-R1 30mm旋轉籠板

? 兼容30mm籠式系統；

? 可將30mm籠式共軸系統組件繞著光軸進行旋轉；

? 可通過底部M4螺孔安裝?12mm接桿；

? 內板面具有360°激光刻度，用于讀數對位；

? 通過撓性機制進行旋轉鎖定；

在旋轉兩個固定籠式結構段之間的籠段時，旋轉籠段極其適合用于要求旋轉角度必須相同的多個光學部件（例如，使用兩個透鏡改變一個激光器發出光束的空間光斑分布或多元件偏振應用）。且內面板上激光刻有360°以分度為2°的刻度，可以實現準確的手動定位。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSJ-R1

規格： 40.7*25.4*40.7mm

工程圖：點擊下載

對比：

單價：￥258

發貨日期：當天

購物車：

CSJ-R1 30mm旋轉籠板

規格

40.7*25.4*40.7mm
材質

7075鋁合金
重量

68.0g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

M4
產品描述

通孔間距:?6mm,間距30*30mm;
可360度旋轉，分度2°;
