參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 通過測微計調節狹縫寬度；

? 狹縫寬度：0~4.5mm；

? 測微頭與狹縫寬度調節一對一，10μm分度；

? 狹縫居于SM05（0.535”-40）)螺孔中心；

? 可豎直、水平方向安裝到30mm籠式系統；

OSS-30C可調寬度狹縫的兩個刀片均勻地沿著SM05螺紋通孔向內或向外移動，保持狹縫的開口始終與SM05螺孔中心居中的對稱性。

型號	OSS-30C
規格	55.836.09.9mm（不含調節器）
狹縫寬度	0~4.5mm
測微頭精度	0.5mm/轉，刻度分度10μm
中心孔徑	SM05（0.535”-40）)內螺紋
螺孔類型	M4*1處
重量	60.6g
材質	7075鋁合金

示意圖

通用參數

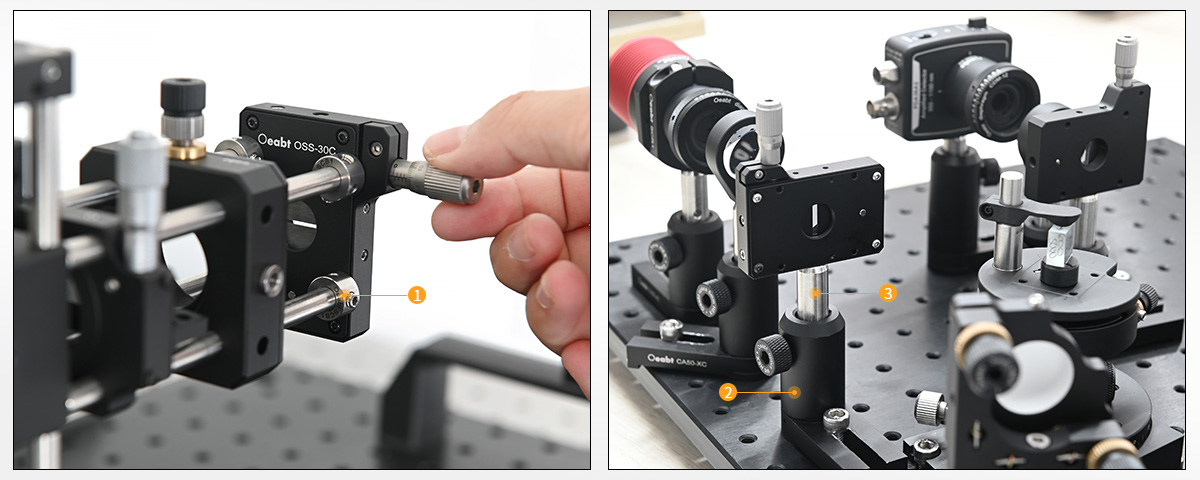

（1）OSS-30C可調寬度狹縫的兩個刀片均勻地沿著SM05螺紋通孔向內或向外移動，保持狹縫的開口始終與SM05螺孔中心居中的對稱性。該狹縫外殼設計了4個4-40螺孔，便于將其安裝在30mm籠式系統中。安裝時，狹縫可以輕松定位在豎直或水平方向，適應不同的實驗要求。

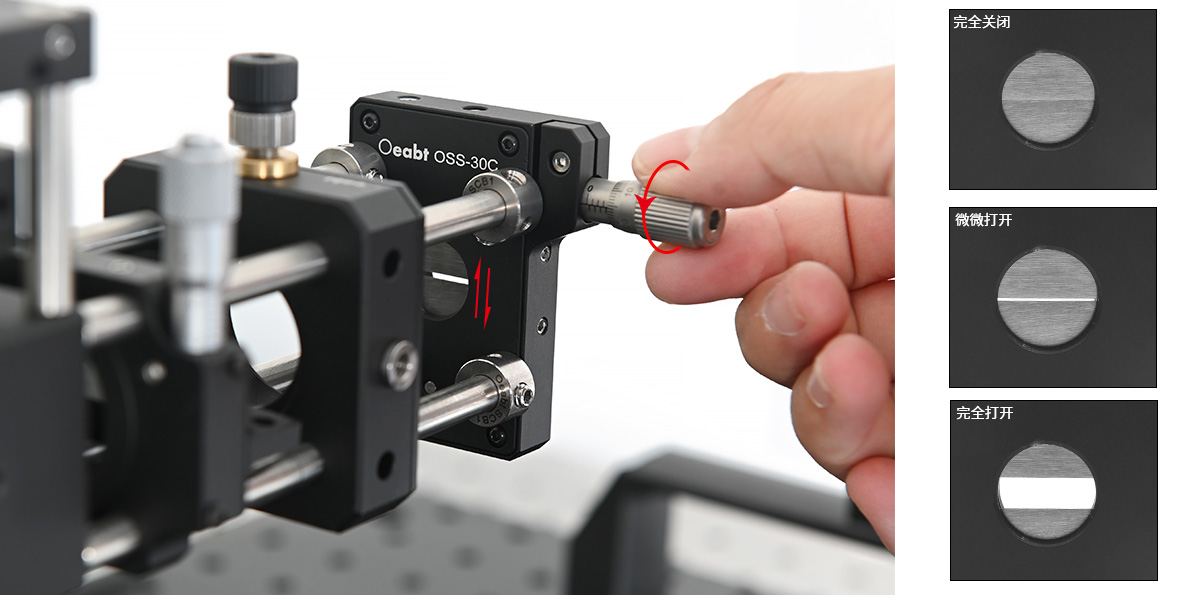

（2）狹縫的寬度范圍從完全閉合到6mm。通過測微計驅動進行調節，測微計的讀數與實際狹縫寬度保持1:1的關系，每轉動一圈調節0.5mm。在完全閉合時，兩個刀片應當接觸，但由于刀片缺陷及刀片平行度的限制，可能會有最大0.25μm的縫隙（這種微小的偏差不會影響大多數應用中的精度需求）。

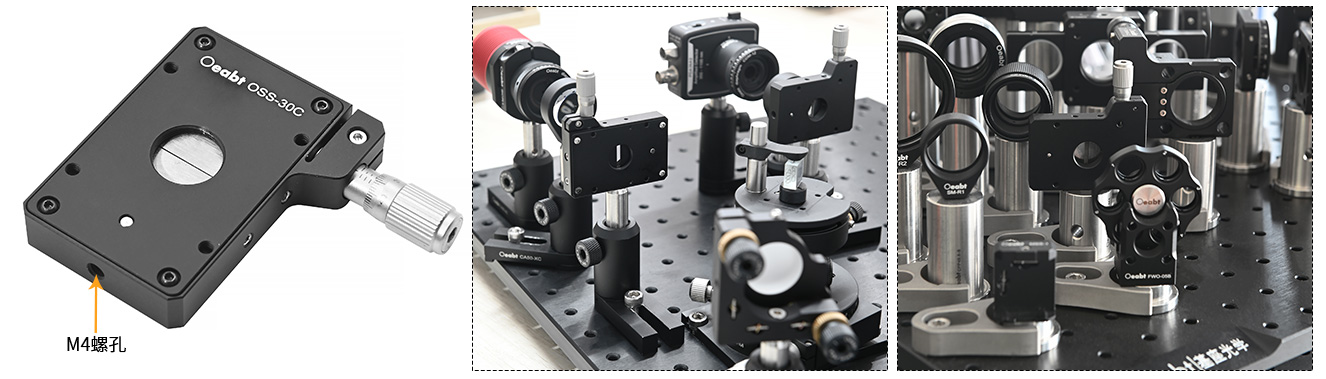

（3）狹縫的底部設計有M4的安裝孔，這使其與光學標接桿兼容，便于固定在多種光學裝置中。

?SCB1系列籠桿轉接件點擊購買>

?CAT系列伸縮式接桿支架點擊購買>

?PCA-S系列 ?12mm不銹鋼接桿點擊購買>

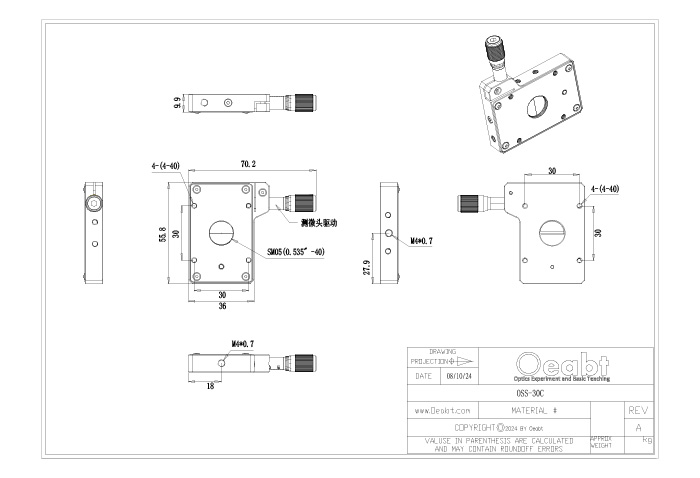

OSS-30C 工程圖下載

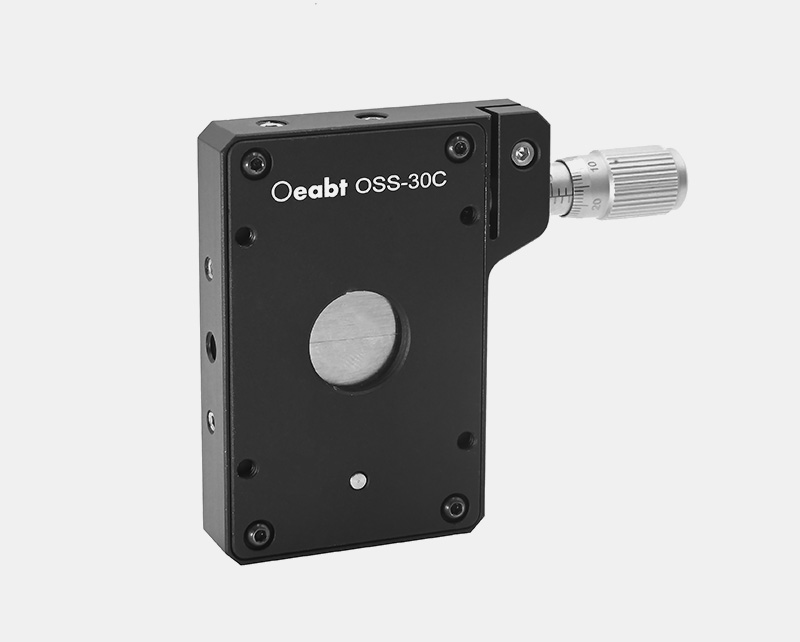

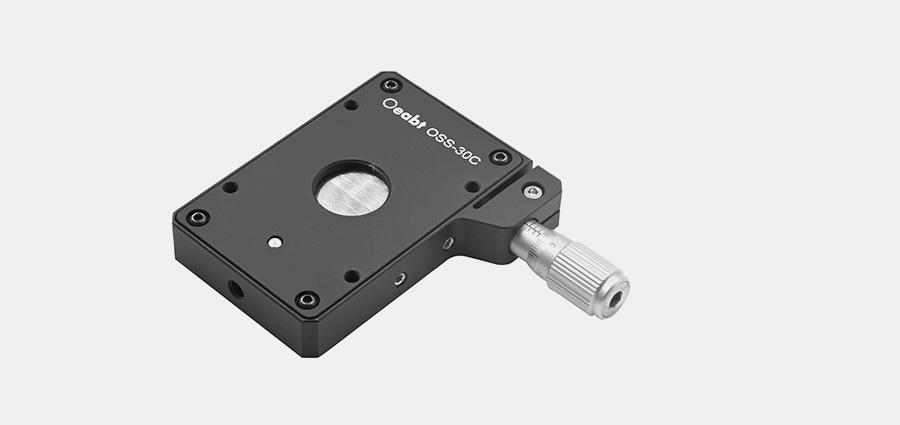

OSS-30C 30mm籠式可調狹縫

? 通過測微計調節狹縫寬度；

? 狹縫寬度：0~6mm；

? 測微頭與狹縫寬度調節一對一，10μm分度；

? 狹縫居于SM05（0.535”-40）)螺孔中心；

? 可豎直、水平方向安裝到30mm籠式系統；

OSS-30C可調寬度狹縫的兩個刀片均勻地沿著SM05螺紋通孔向內或向外移動，保持狹縫的開口始終與SM05螺孔中心居中的對稱性。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： OSS-30C

規格：狹縫寬度：0~4.5mm

工程圖：點擊下載

對比：

單價：￥999

發貨日期：當天

購物車：

OSS-30C 30mm籠式可調狹縫

規格

55.8*36.0*9.9mm（不含調節器）
材質

7075鋁合金
重量

60.6g
中心孔徑

M4螺孔*1處
螺紋類型

SM05（0.535”-40）)內螺紋
產品描述

狹縫寬度：0~4.5mm；
測微頭精度：0.5mm/轉，刻度分度10μm；
