? 將50mm安裝間距的位移臺豎直集成到籠式系統中； 適合帶通光孔的旋轉轉臺，可直接定位到光路中； 兼容30mm籠式系統； 兼容?1英寸透鏡套筒系列；

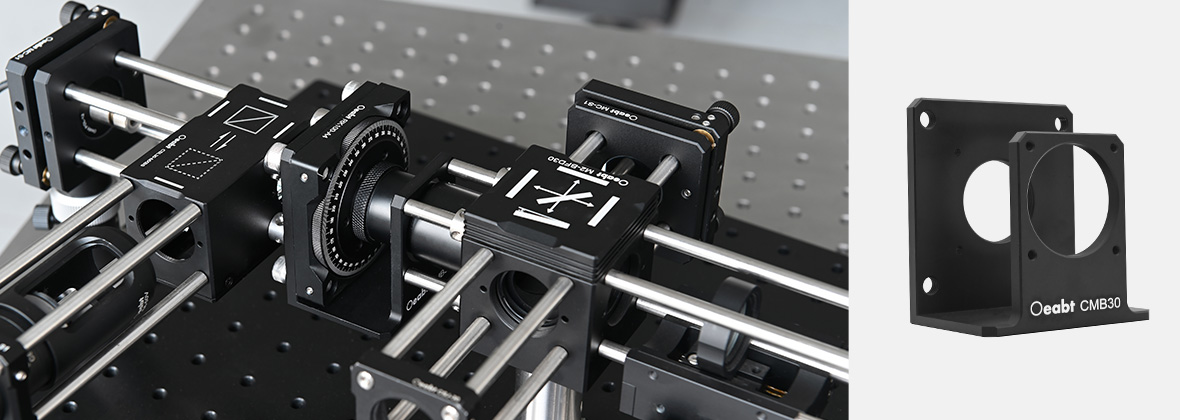

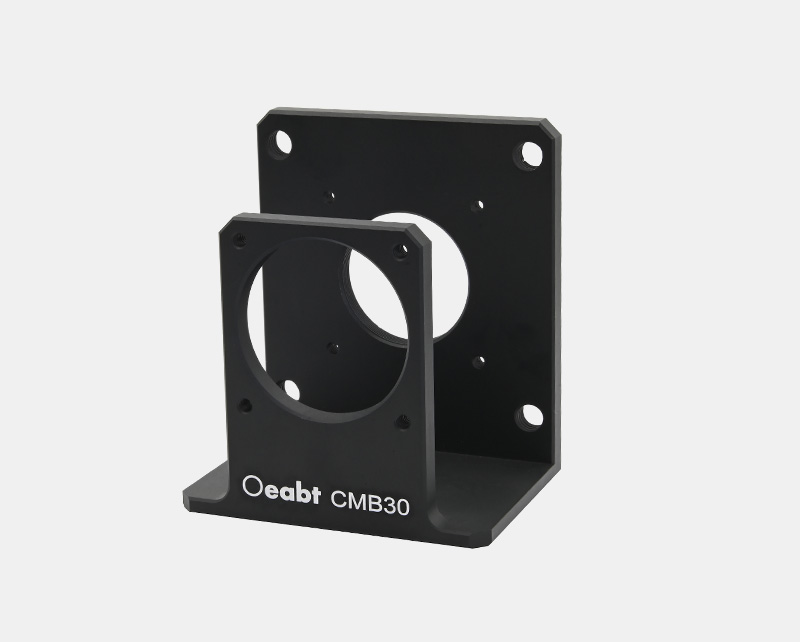

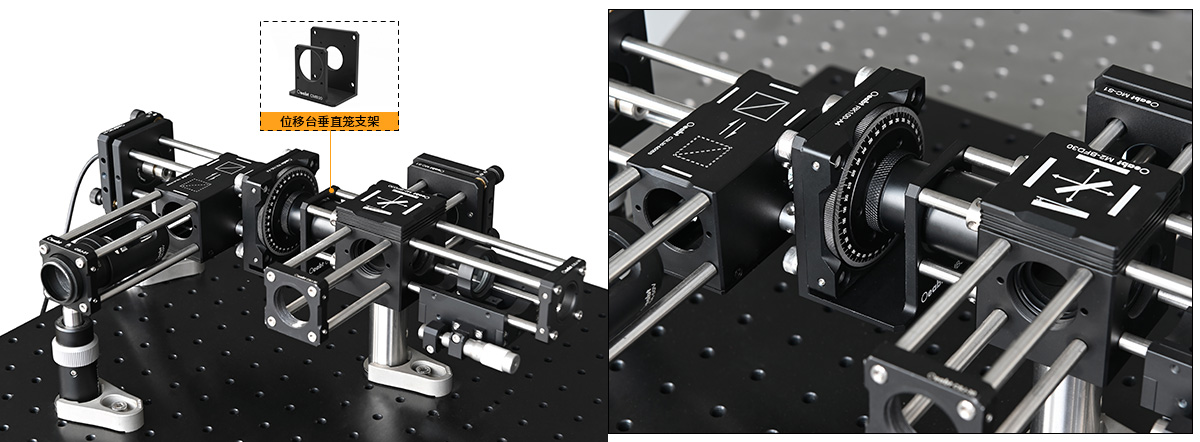

垂直支架可將安裝間距為50mm的位移臺豎直集成到30mm籠式系統中。
|
型號 |
CMB30 |
|
規格 |
60.0*68.0*44.0mm |
|
孔徑類型 |
SM1（1.035”-40）內螺孔；?32mm通孔 |
|
螺孔類型 |
4-40*8處，間距30mm；M6*4處 |
|
重量 |
81.7g |
|
材質 |
7075鋁合金 |

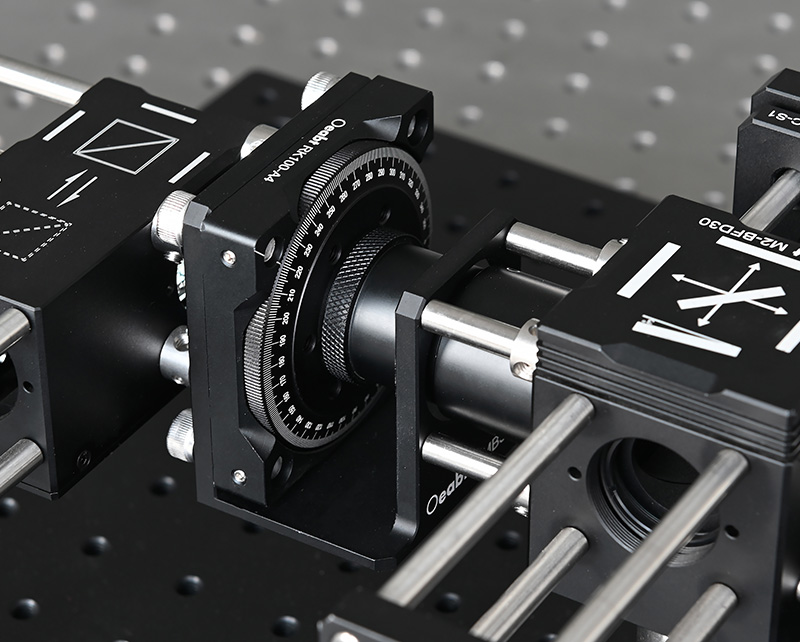

（1）垂直支架可將安裝間距為50mm的位移臺豎直集成到30mm籠式系統中。尤其適合帶有SM1螺孔或通光孔的旋轉轉臺，能夠直接將轉臺精準定位到光路中。
?

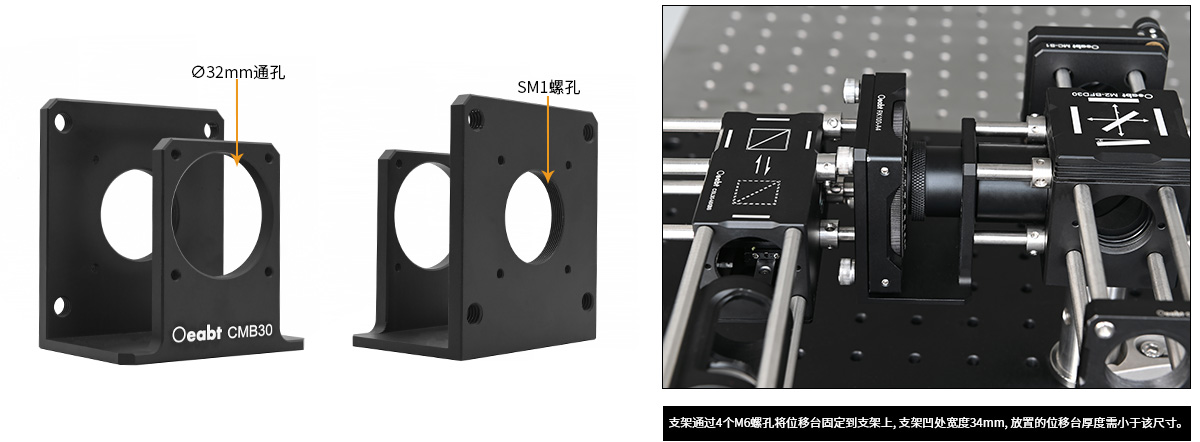

（2）該支架采用雙面接口設計：一面配備SM1螺孔，另一面帶有?32mm通孔，允許SM1透鏡套筒穿過支架并連接到位移臺，確保光路暢通無阻。此外，支架兩面均開有4-40螺孔，兼容30mm籠式組件的安裝，可輕松擴展為較復雜的光學系統，滿足多樣化的實驗需求。
? 將50mm安裝間距的位移臺豎直集成到籠式系統中； 適合帶通光孔的旋轉轉臺，可直接定位到光路中； 兼容30mm籠式系統； 兼容?1英寸透鏡套筒系列；
CMB30 工程圖下載
