參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

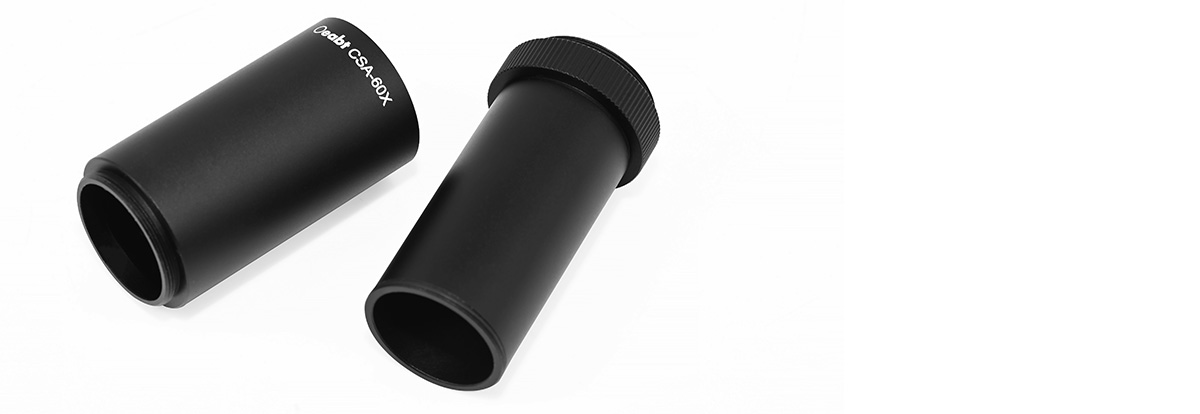

產品說明

? 在30毫米的籠式系統中實現籠板與籠板，或籠板套管之間漏光屏蔽；

兩頭SM1外螺紋組成，適用于套管套管之間長度不夠無法做到漏光全部屏蔽的情況。兩頭SM1螺紋。可實現一頭固定一頭無限制旋轉和拉伸，套管可拉伸長度最長行程49mm，總長度最小14mm，最長109mm。在30毫米的籠式系統中實現籠板與籠板，或籠板套管之間漏光屏蔽，在出現漏光情況。可進行拉伸50mm以內屏蔽不受任何約束，形成封閉的光路。

型號	CSA-14X	CSA-31X	CSA-60X
螺紋類型	?30.0*14.0mm	?30.0*31.0mm	?30.0*60.0mm
拉伸范圍	SM1（1.035”-40）外螺紋
最大行程	14~23mm	31~50mm	60~109mm
重量	9mm	19mm	49mm
材質	7075鋁合金

示意圖

通用參數

?光學知識點

-?光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

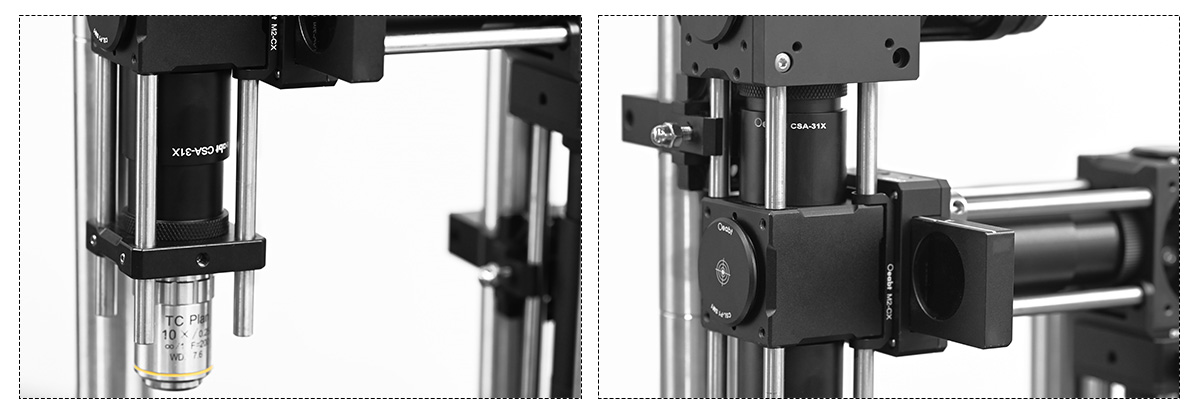

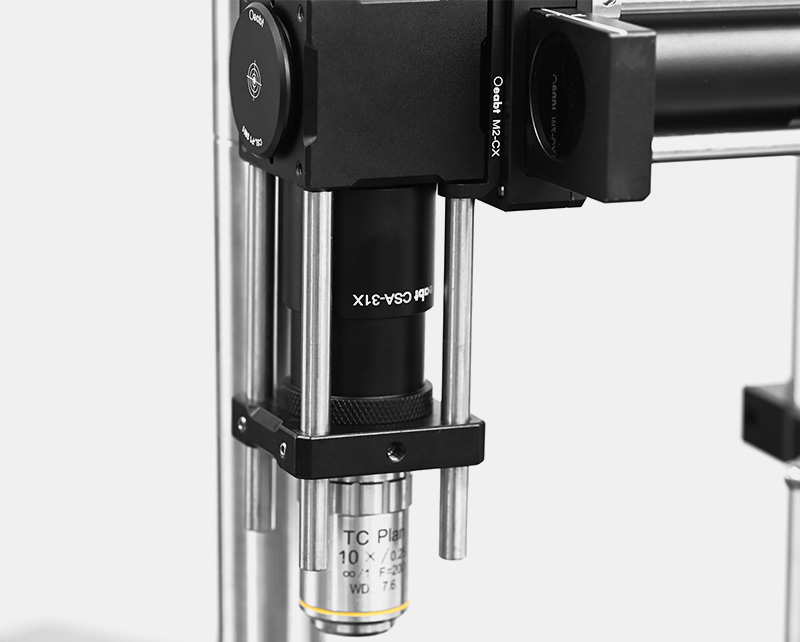

（1）CSA-X系列屏蔽套管適用于透鏡套筒之間長度不夠無法做到漏光全部屏蔽的情況。兩端具有SM1（1.035”-40）外螺紋，可用于SM1內螺紋組件之間的連接。比如在30mm的籠式系統中實現籠板與籠板，或籠板與套管之間的漏光屏蔽。

（2）套件可實現拆卸，實際應用時，可先將一端屏蔽組件裝置至系統上，另一端組件可進行拉伸一定長度范圍屏蔽不受任何約束，形成封閉的光路。

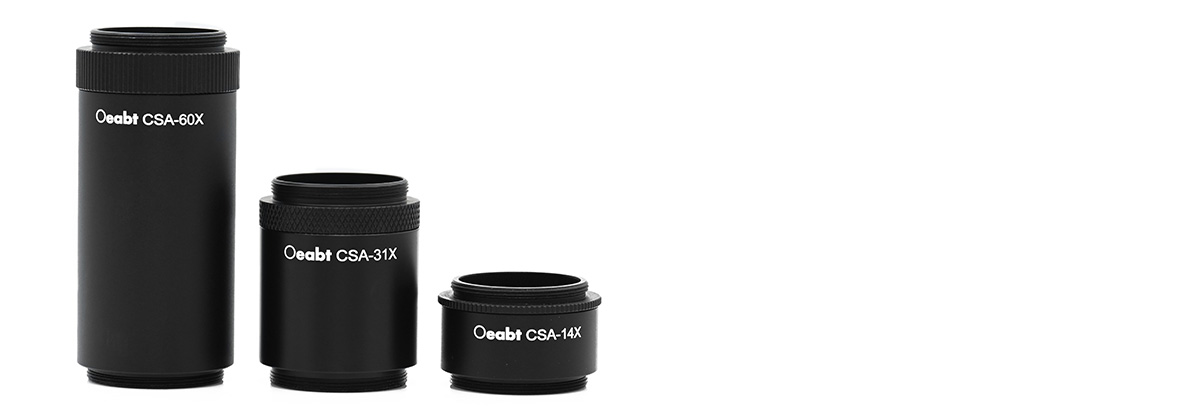

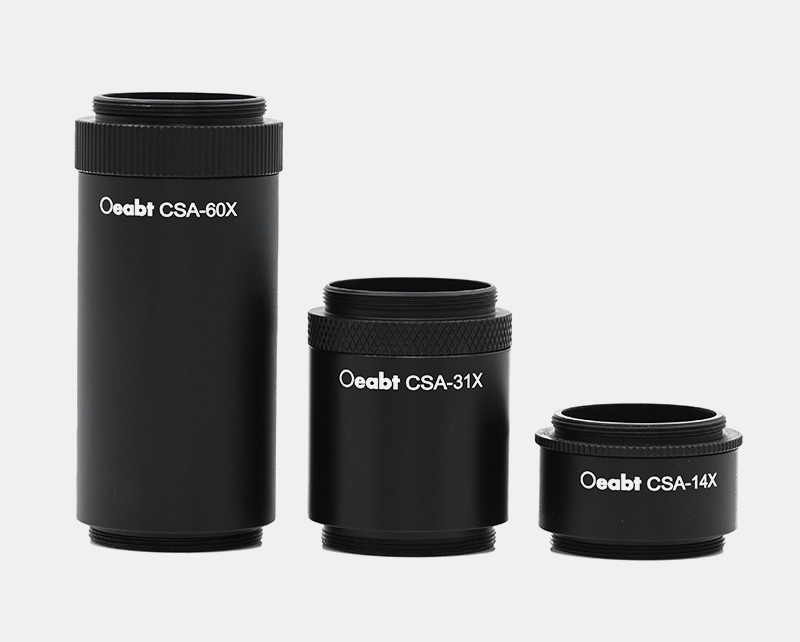

（3）套件長度具有不同長度可選，提供的長度調節范圍也不同。

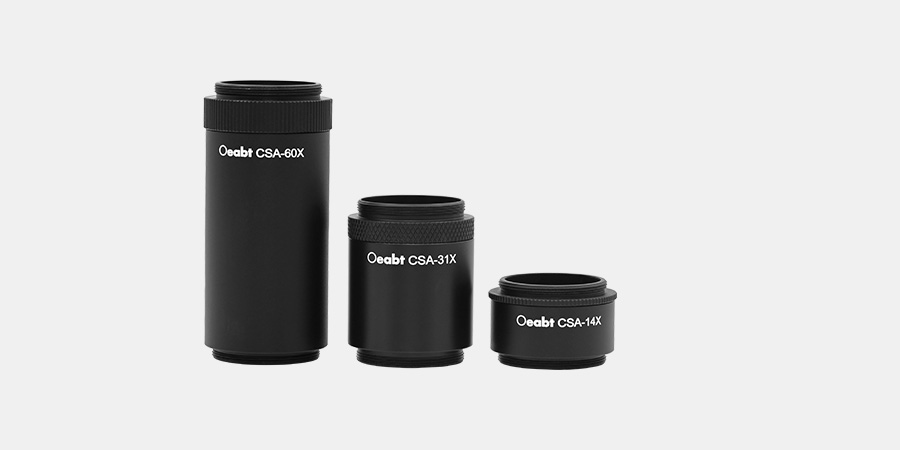

型號	CSA-14X	CSA-31X	CSA-60X
拉伸范圍	14~23mm	31~50mm	60~109mm

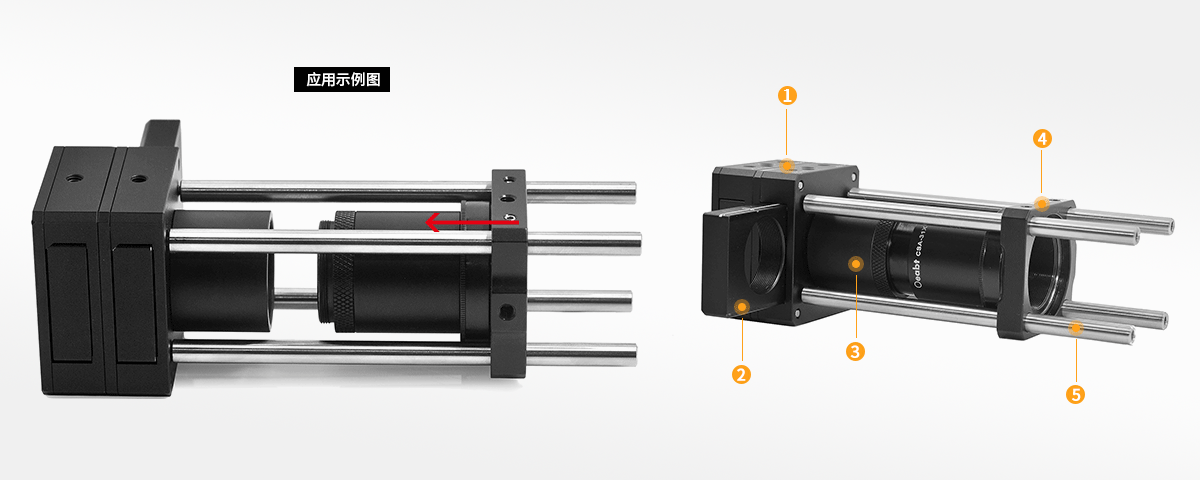

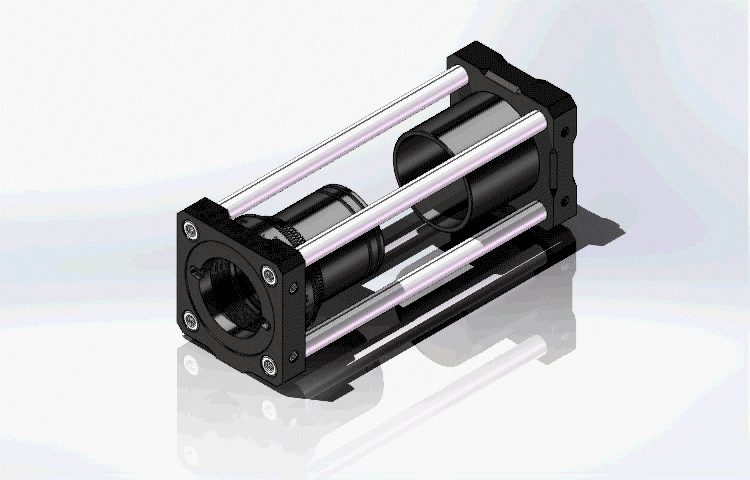

（4）示意圖

???CWO-X 濾光片安裝座點擊查看 >	???WO-X 濾光片插條點擊查看 >
???CSA系列透鏡套筒點擊查看 >	???CRD-25 籠式旋轉安裝架點擊查看 >
???PCM-S系列 ?6mm籠式支桿點擊查看 >

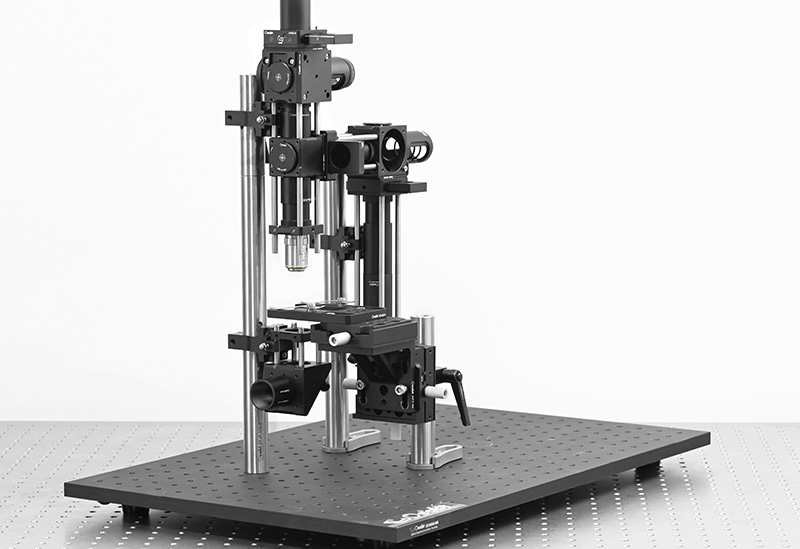

? ? ? Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

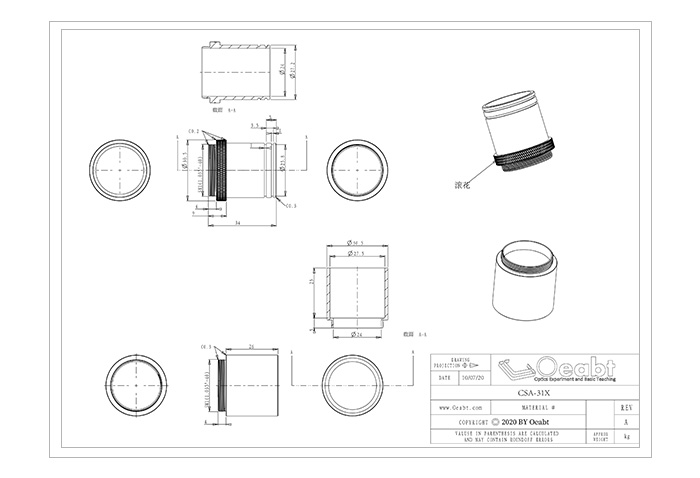

工程圖下載

CSA-X系列 STP文件

CSA-X系列套管屏蔽組件

? 在30毫米的籠式系統中實現籠板與籠板，或籠板套管之間漏光屏蔽；

? 可進行一定長度內的平移拉伸屏蔽不受任何約束，形成封閉的光路；

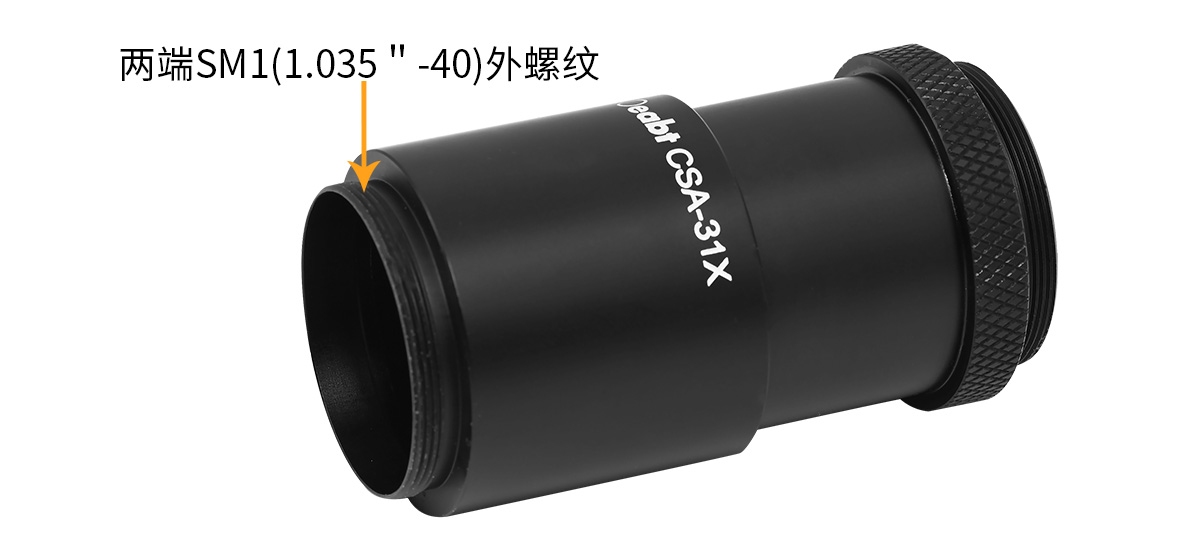

? 兩端帶SM1（1.035”-40）外螺紋；

? 兼容30mm籠式系統；

? 提供密閉和具有剛性的遮光結構；

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSA-14X

規格：拉伸范圍：14~23mm

工程圖：點擊下載

對比：

單價：￥78

發貨日期：當天

購物車：

CSA-14X 套管屏蔽組件

規格

?30.0*14.0mm
材質

7075鋁合金
重量

12.1g
螺紋類型

SM1（1.035”-40）外螺紋
產品描述

最大行程9mm
型號： CSA-31X

規格：拉伸范圍：31~50mm

工程圖：點擊下載

對比：

單價：￥108

發貨日期：當天

購物車：

CSA-31X 套管屏蔽組件

規格

39.0mm*30.5mm
材質

#7075鋁合金
重量

22.7g
螺紋類型

SM1（1.035”-40）外螺紋
產品描述

最大行程19mm
型號： CSA-60X

規格：拉伸范圍：60~109mm

工程圖：點擊下載

對比：

單價：￥138

發貨日期：當天

購物車：

CSA-60X 屏蔽套管組件

規格

?30.0*60.0mm
材質

7075鋁合金
重量

48.7g
螺紋類型

SM1（1.035”-40）外螺紋
產品描述

最大行程49mm
