參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 可調偏轉、傾斜立方；

? 提供偏轉±2°，傾斜2°的調節范圍；

? 預裝置件：M2-DMX內置CSMH-25.4-M分光棱鏡；M2-DCX內置PSMH-S36-M分光平片；

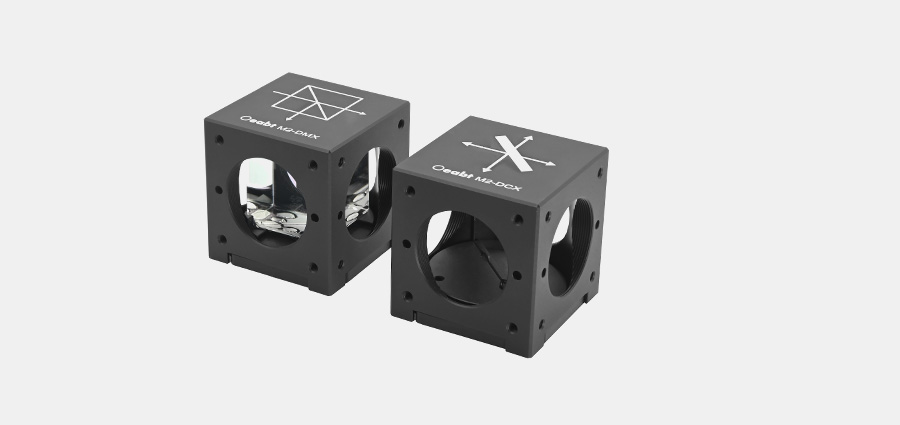

M2-DX系列提供非偏振分光棱鏡/平片的已安裝版本，兼容30mm籠式系統。

型號	M2-DMX	M2-DCX
規格	41.041.042.5mm
調節范圍	偏轉±2°，傾斜2°
內置元件	CSMH-25.4-M非偏振分光棱鏡	PSMH-S36-M分光平片
安裝鏡片	邊長25mm/25.4mm的棱鏡	寬≤36mm，高≤30mm和厚≤1.1mm的矩形鏡片
螺孔間距	4-40螺孔，間距30*30mm
重量	105.5g	70.0g
材質	7075鋁合金

示意圖

通用參數

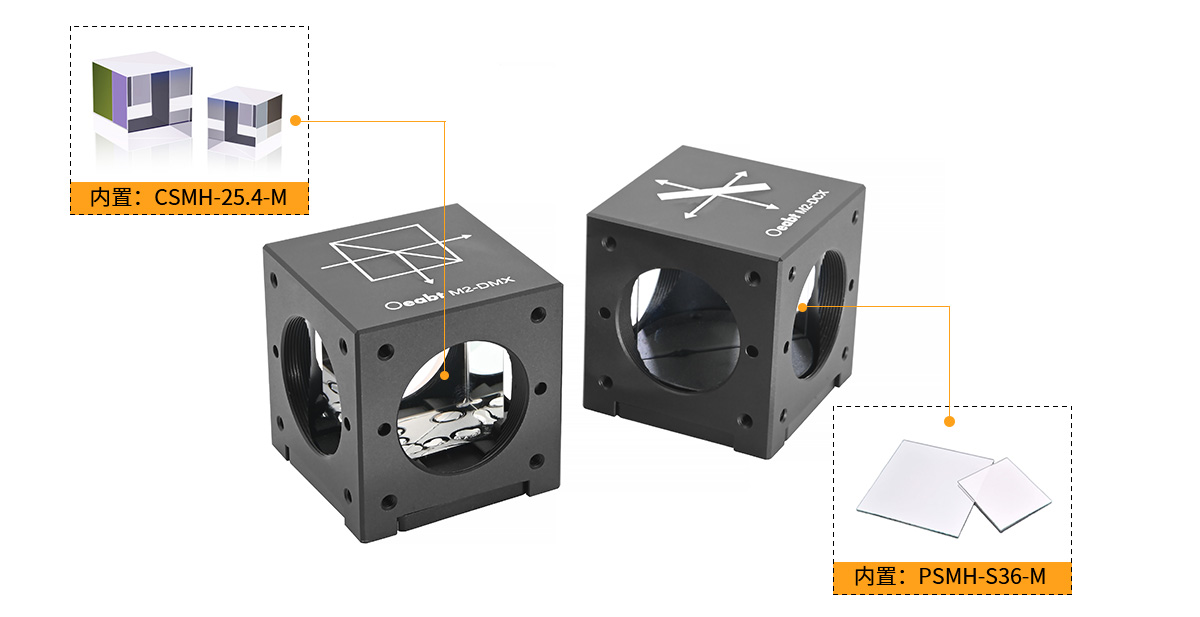

（1）M2-DX系列提供非偏振分光棱鏡/平片的已安裝版本，兼容30mm籠式系統。M2-DMX內置了CSMH-25.4-M非偏振分光棱鏡，M2-DCX內置了PSMH-S36-M分光平片。此為成品出售，外殼不單獨售賣。

元件	類型	適用波長	反射：透過
CSMH-25.4-M	非偏振分光棱鏡	400-700nm	1:1
PSMH-S36-M	半反半透分光平片	400-700nm	1:1

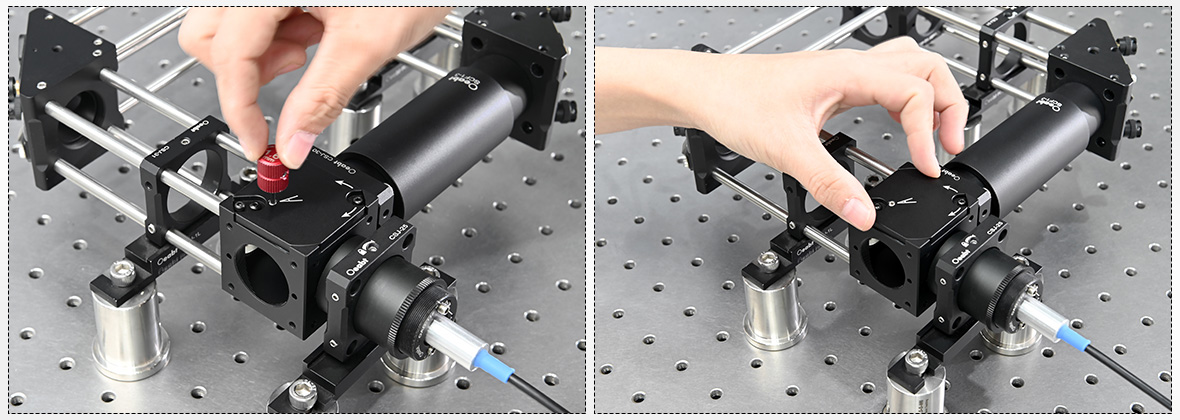

（2）立方提供偏轉±2°和傾斜2°的調節范圍，手旋扭立方底座調節光元件的偏轉角度（雙箭頭標識點），通過1.6mm六角扳手來驅動立方底部的調節螺絲控制光元件的傾斜角度（角度標識點）。

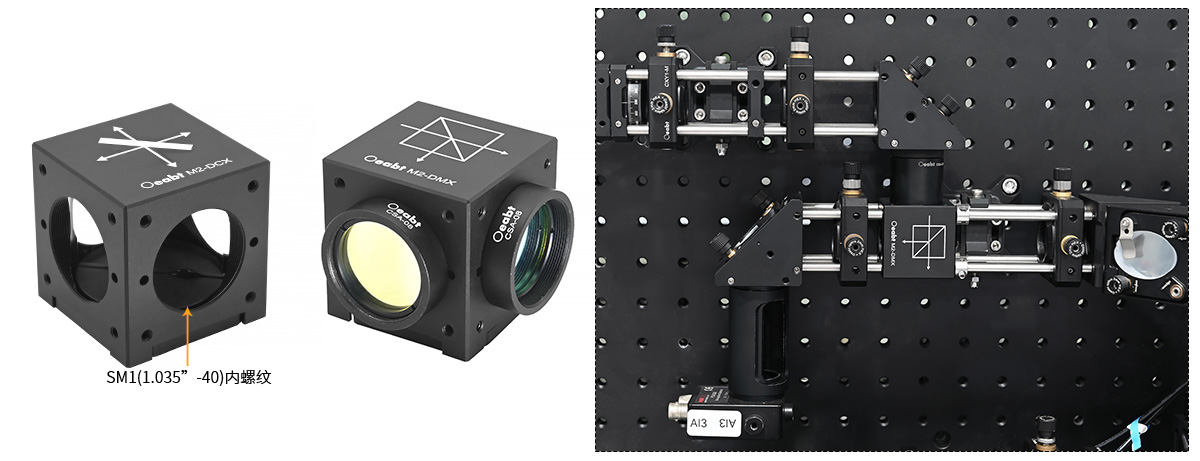

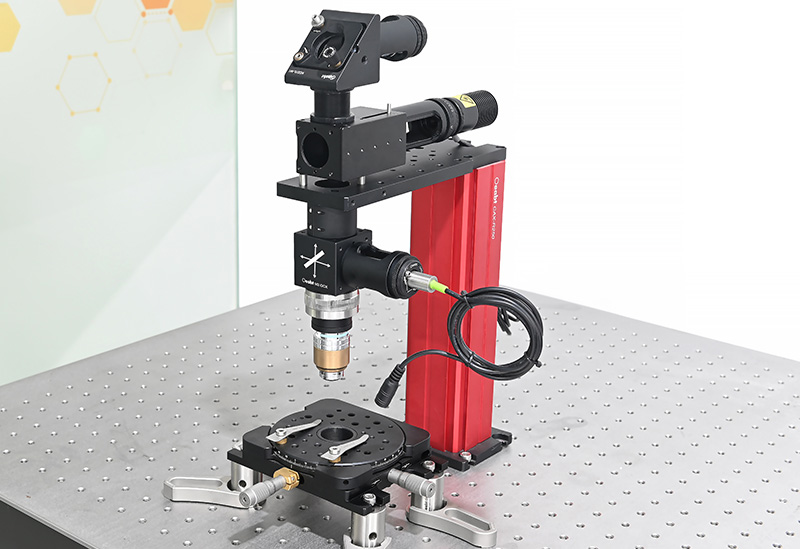

（3）立方體外殼具有4面SM1(1.035”-40)內螺紋，兼容SM1套筒或其它組件。發射和激發濾光片也可安裝在短透鏡套筒中，連上SM1螺紋端口，集成用于搭建完整的熒光成像濾光裝置。

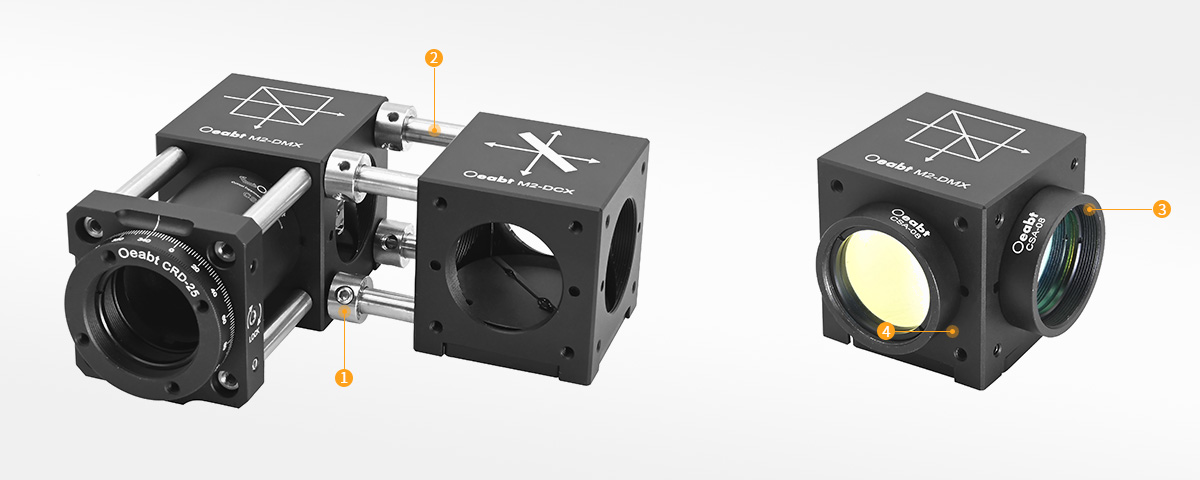

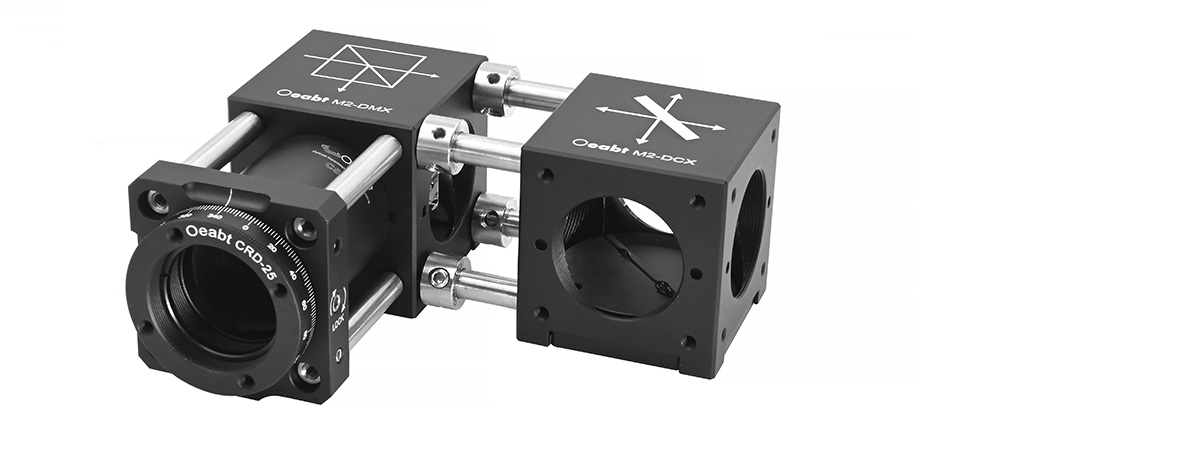

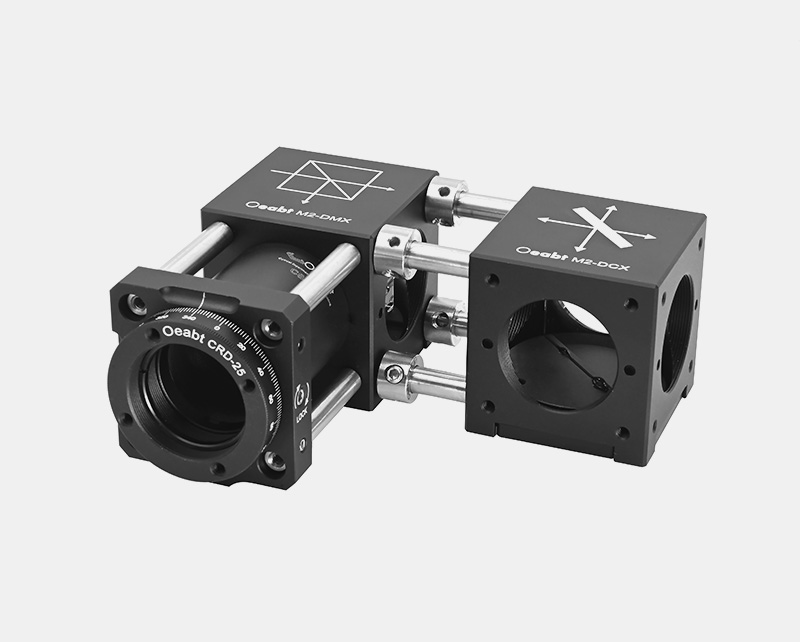

（4）立方體每個面上都有4個4-40的螺孔，可利用PCM-S系列支桿連接集成到30mm籠式系統中。此外，使用M2-CX連接件，可進行立方體之間的層疊連接。

?SCB1系列籠桿轉接件點擊購買>	?PCM-S系列 ?6mm籠式支桿點擊購買>
?CSA系列 ?1英寸公轉母透鏡套筒點擊購買>

M2-DX系列工程圖下載

M2-DX系列 30mm可調籠式立方體

? 可調偏轉、傾斜立方；

? 提供偏轉±2°，傾斜2°的調節范圍；

? 兼容30m籠式系統和SM1透鏡套筒；

? 預裝置件：M2-DMX內置CSMH-25.4-M分光棱鏡；M2-DCX內置PSMH-S36-M分光平片；

M2-DX系列提供非偏振分光棱鏡/平片的已安裝版本，兼容30mm籠式系統。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： M2-DMX

規格：內置元件：CSMH-25.4-M非偏振分光棱鏡

工程圖：點擊下載

對比：

單價：￥978

發貨日期：當天

購物車：

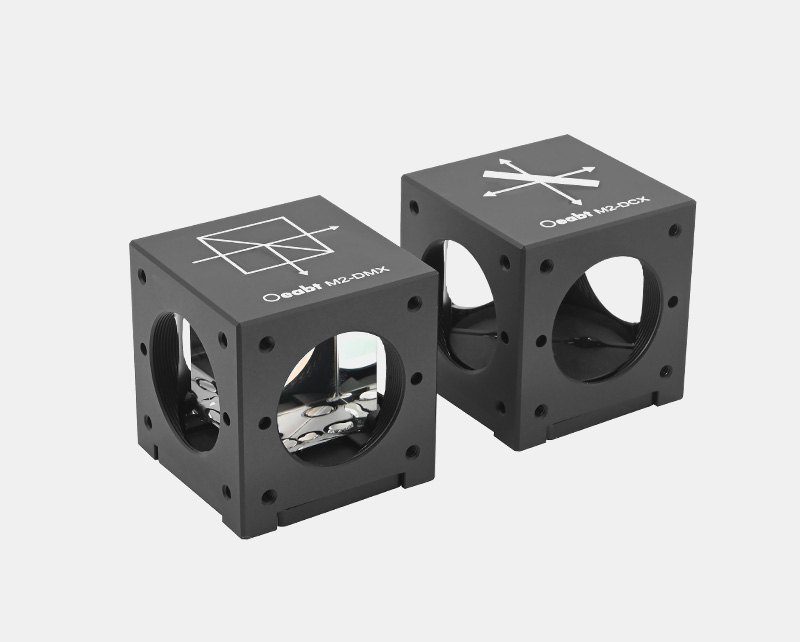

M2-DMX 30mm可調籠式立方體

規格

41.0*41.0*42.5mm
材質

7075鋁合金
重量

105.5g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

4-40螺孔，間距30*30mm
產品描述

調節范圍：偏轉±2°，傾斜2°；
安裝鏡片：邊長25mm/25.4mm的棱鏡
型號： M2-DCX

規格：內置元件：PSMH-S36-M分光平片

工程圖：點擊下載

對比：

單價：￥592

發貨日期：當天

購物車：

M2-DCX 30mm可調籠式立方體

規格

41.0*41.0*42.5mm
材質

7075鋁合金
重量

70.0g
中心孔徑

SM1(1.035”-40)內螺紋
螺紋類型

4-40螺孔，間距30*30mm
產品描述

調節范圍：偏轉±2°，傾斜2°；
安裝鏡片：寬≤36mm，高≤30mm和厚≤1.1mm的矩形鏡片
