參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

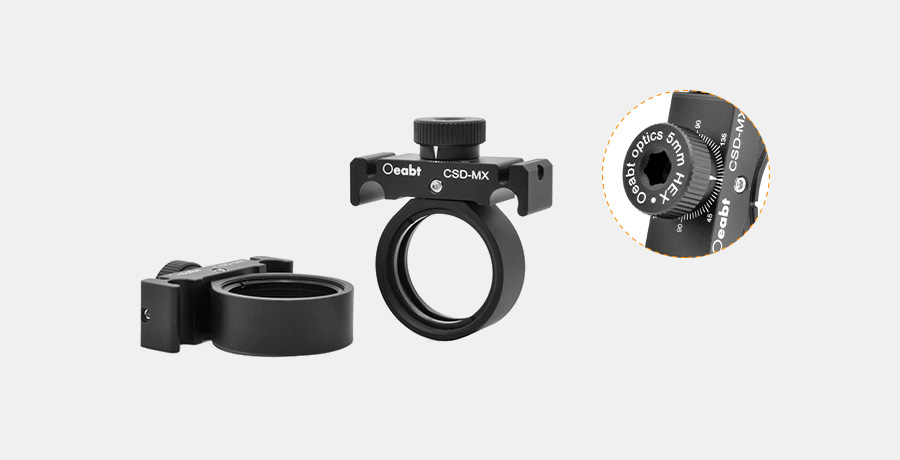

產品說明

? 卡入式撓性夾持，無需拆散籠式系統結構就可以固定籠式部件；

? 360°旋轉，用于同軸或離軸光學元件對準；

? 兼容30mm籠式系統；

卡入式旋轉籠板便于快速將?1英寸光學元件插入已有的30mm籠式系統。可以在30mm籠式系統中對光元件進行360°的手動旋轉。

型號	CSD-MX
規格	40.712.046.0mm
安裝孔	SM1(1.035”-40)內螺紋
夾孔間距	30*30mm
重量	20.0g
材質	7075鋁合金

示意圖

通用參數

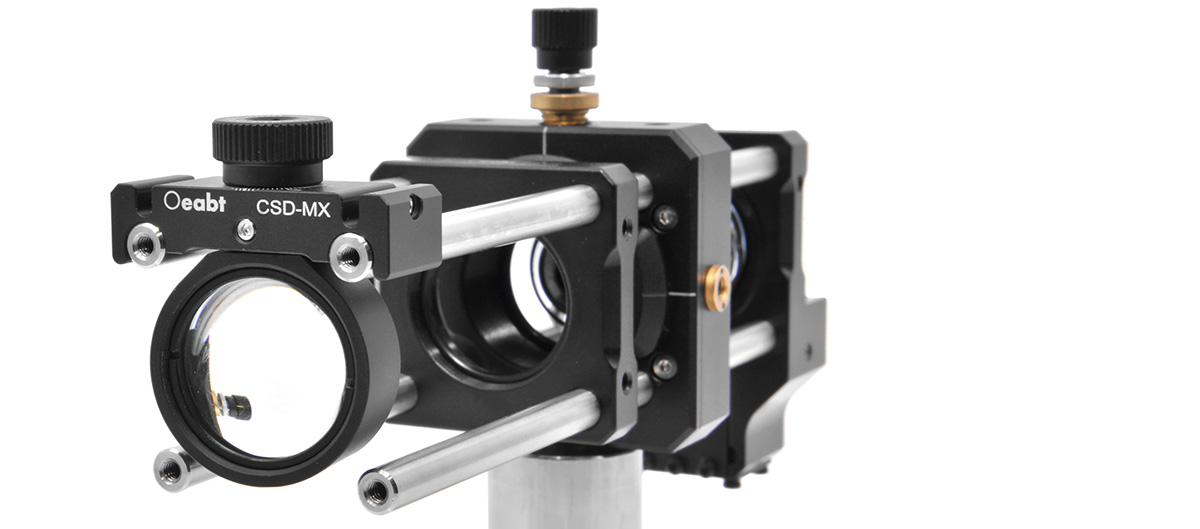

（1）CSD-MX卡入式籠板便于快速將?1英寸光學元件插入已有的30mm籠式系統。可以在30mm籠式系統中對光元件進行360°的手動旋轉。

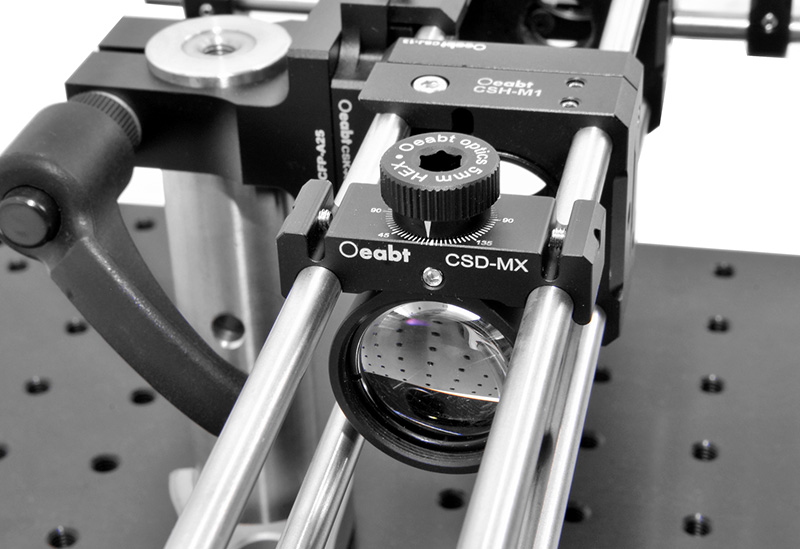

（2）將其插入30mm籠式系統時，先讓光學元件主座垂直于光軸，然后將其卡入籠桿，再利用1.3mm六角扳手擰緊撓性夾具中的固定螺絲，并不會影響其他系統組件和對準。

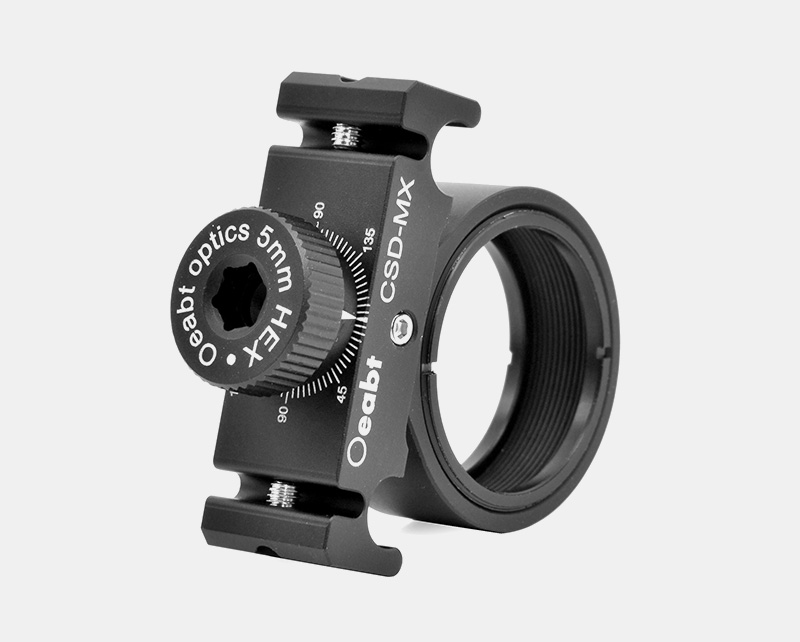

（3）光學元件通過滾花旋鈕或5mm內六角進行旋轉，光學元件安裝座的轉軸位置可以通過1.3mm六角鎖定。撓性夾塊座上每隔5°有一條刻線，與旋鈕三角重合時可以讀取光學元件的角度。請注意，當配合分束鏡使用時，如果入射角為45°，通光孔徑將會是一個橢圓，并且短軸長約為8mm。

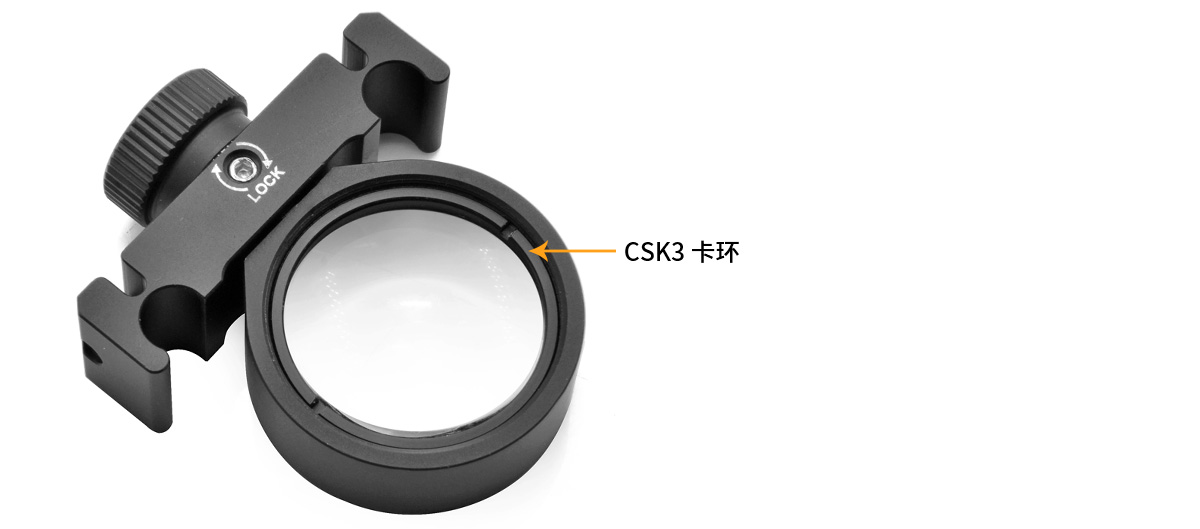

（4）SM1（1.035”-40）內螺紋安裝孔，附帶2個CSK3卡環。安裝孔可安裝?1英寸，最厚7mm的光學元件。（不建議裝配其它套筒構件至安裝座搭載使用，因其旋轉撓性夾具設計，兩者會卡住不能旋轉角度，無法實現無縫銜接）。

???CWO-X 濾光片安裝座點擊購買 >	???SCB1系列籠桿轉接件點擊購買 >
???CDM-12 環驅動可調光闌點擊購買 >	???PCM-S系列 ?6mm籠式支桿點擊購買 >
???OHD系列光學鋁制面包板點擊購買 >

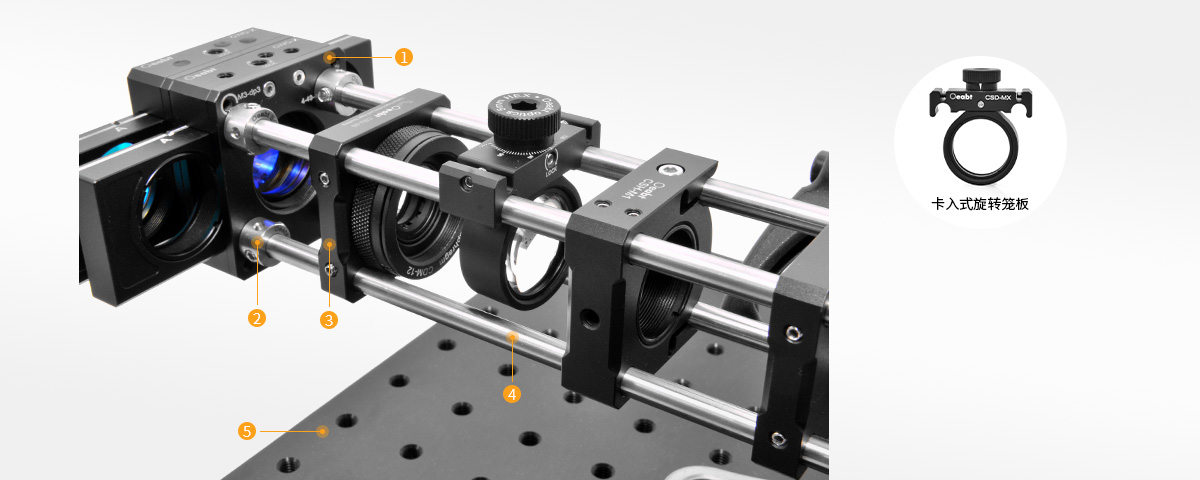

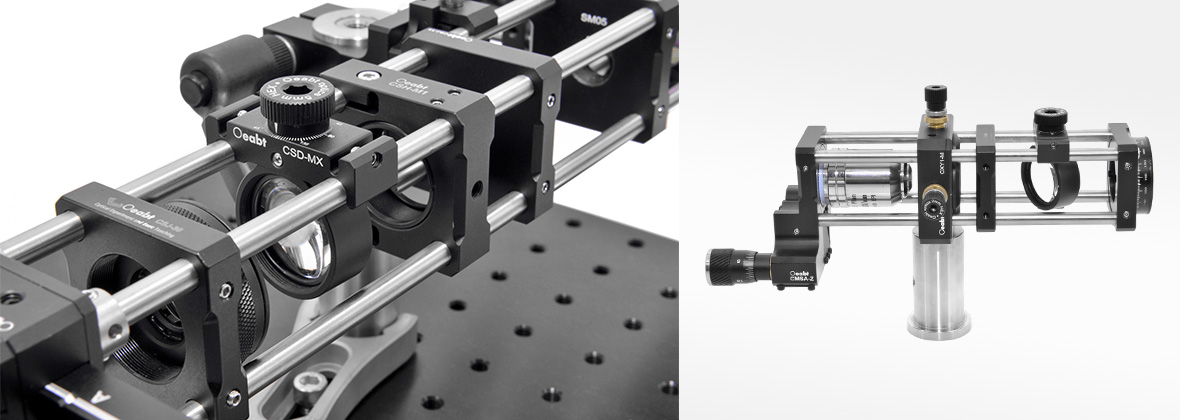

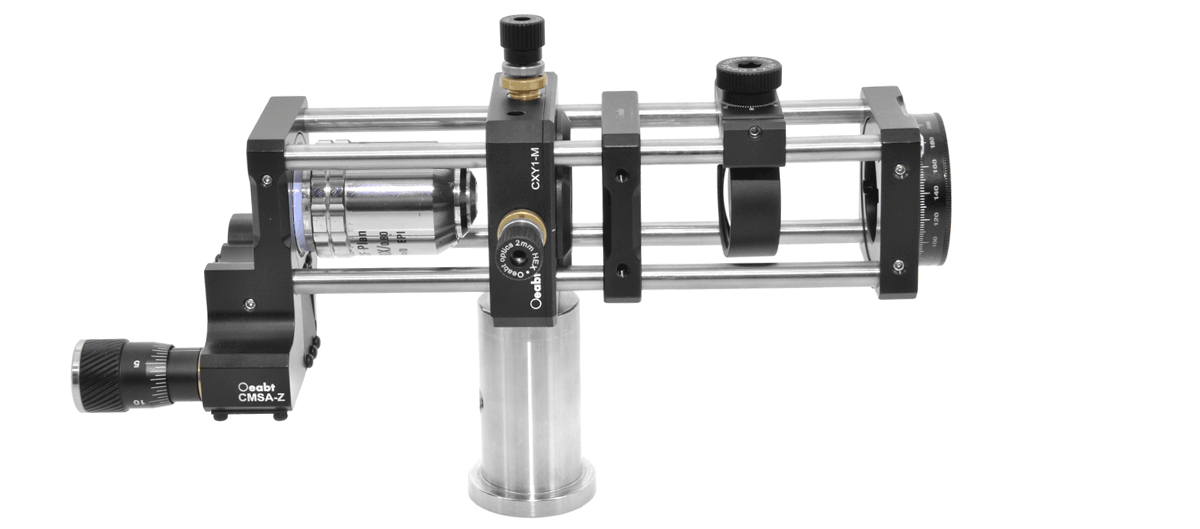

Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

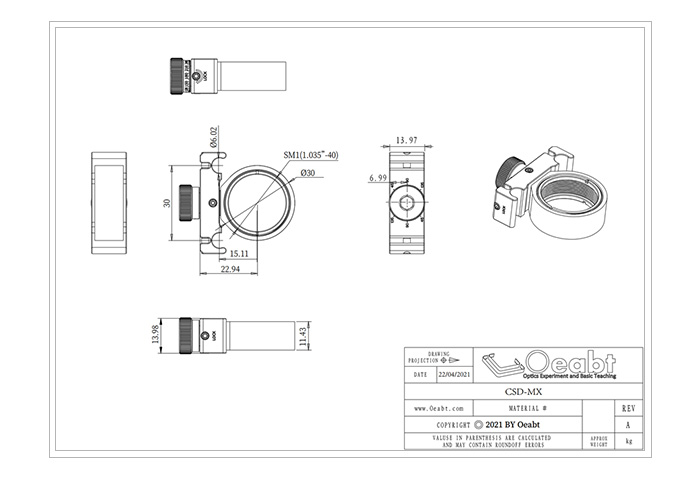

工程圖下載

CSD-MX STP文件

CSD-MX 卡入式旋轉籠板

? 撓性夾持機制，無需拆散籠式系統結構就可以固定籠式部件；

? 360°旋轉，用于同軸或離軸光學元件對準；

? SM1（1.035”-40）內螺紋安裝孔，附帶2個CSK3卡環；

? 兼容?1英寸或?25mm，最厚為7mm的光學元件；

? 兼容30mm籠式系統；

卡入式籠板便于快速將?1英寸光學元件插入已有的30mm籠式系統。可以在30mm籠式系統中對光元件進行360°的手動旋轉。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSD-MX

規格： 40.7*12.0*46.0mm

工程圖：點擊下載

對比：

單價：￥268

發貨日期：當天

購物車：

CSD-MX 30mm卡入式旋轉籠板

規格

40.7*12.0*46.0mm
材質

7075鋁合金　　
重量

20.0g
中心孔徑

螺紋類型

產品描述

可360°旋轉
