產品說明
? 用于實驗平臺的搭建基板；
? 面包板尺寸：長度*寬度*厚度（單位：mm）；

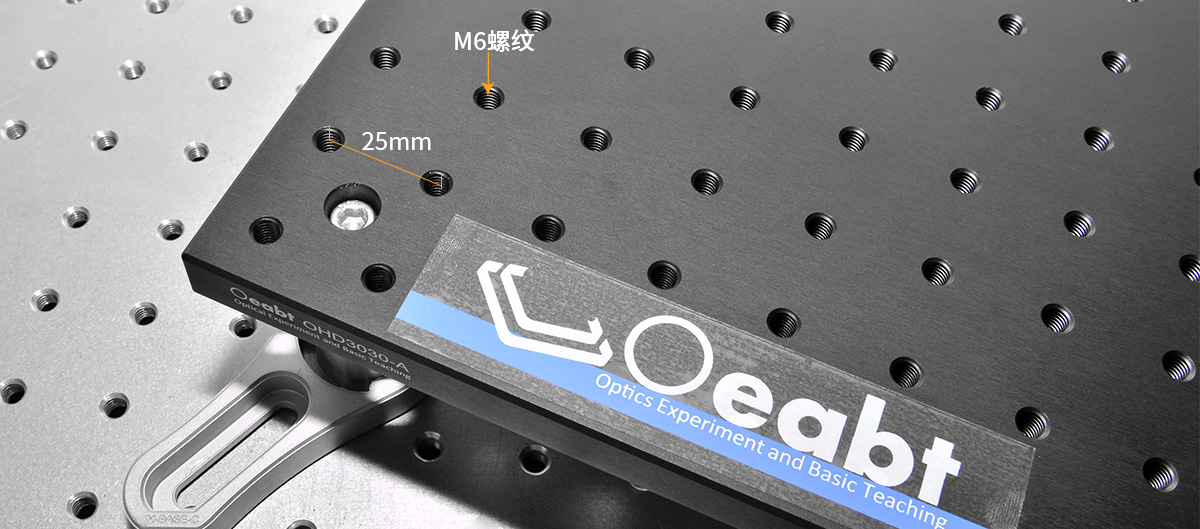

? 螺紋孔：所有面包板具有M6螺紋孔，孔間距25mm；
? 表面經過陽極氧化發黑處理，大程度地減少表面反射；
? OHD-A系列M6螺紋孔陣列，M6沉頭孔；
? 可作用于各種光學實驗系統的搭建；
? 采用航空鋁合金制作，有多種不同尺寸可選 ；

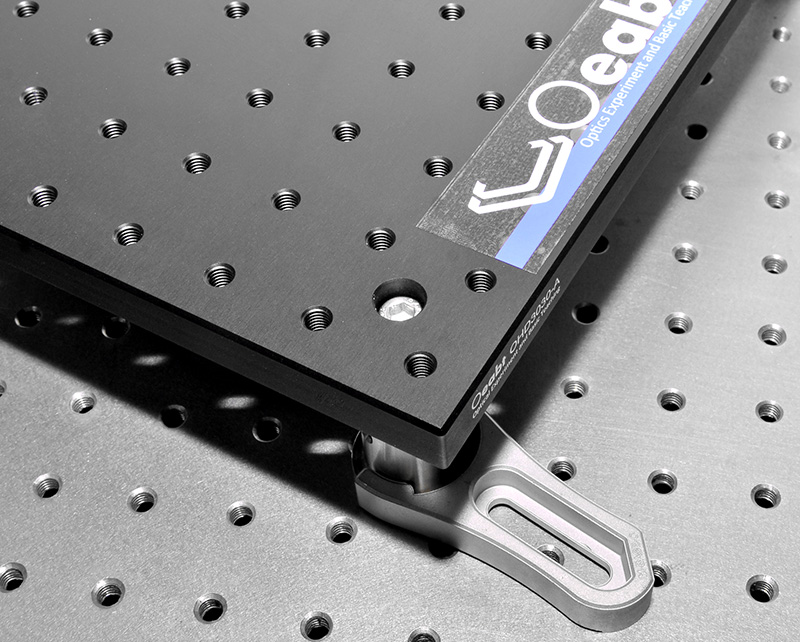

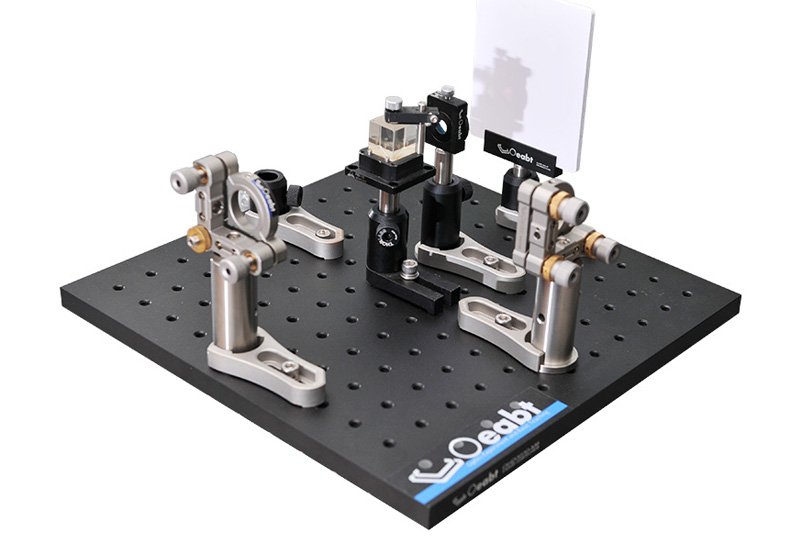

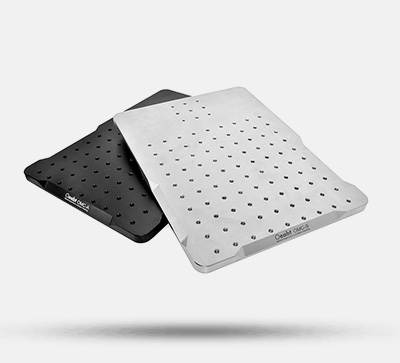

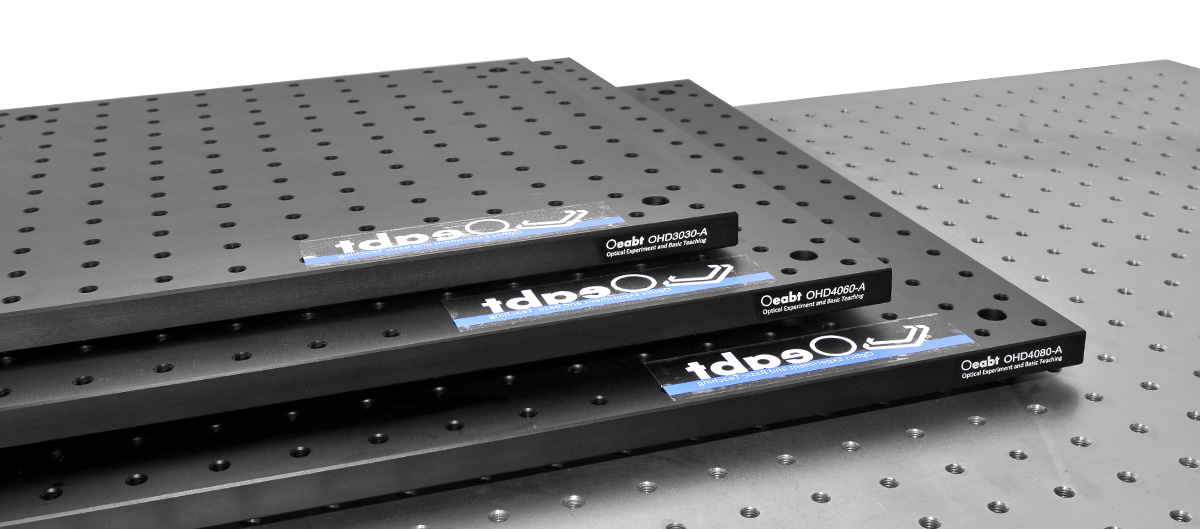

這些實心鋁質、無磁鋁面包板是組裝光學裝置原型, 進行實驗和安裝小型系統的一種便利而高性價比的平臺。面包板表面經過氧化發黑處理, 大程度地減少表面反射,并有標準的25mm*25mm螺紋孔陣列，距離面包板邊緣為12.5mm。螺紋孔貫穿面包板，方便從任意一側安裝組件，便于各種光學元件，位移座等，各種干涉系統的搭建。
|
光學面包板 |
|
|
厚度 |
13mm |
|
螺紋類型 |
M6 |
|
孔距 |
25*25mm |
| 邊距 |
12.5mm (有沉頭孔款) |
|
材質 |
7075鋁合金 |
|

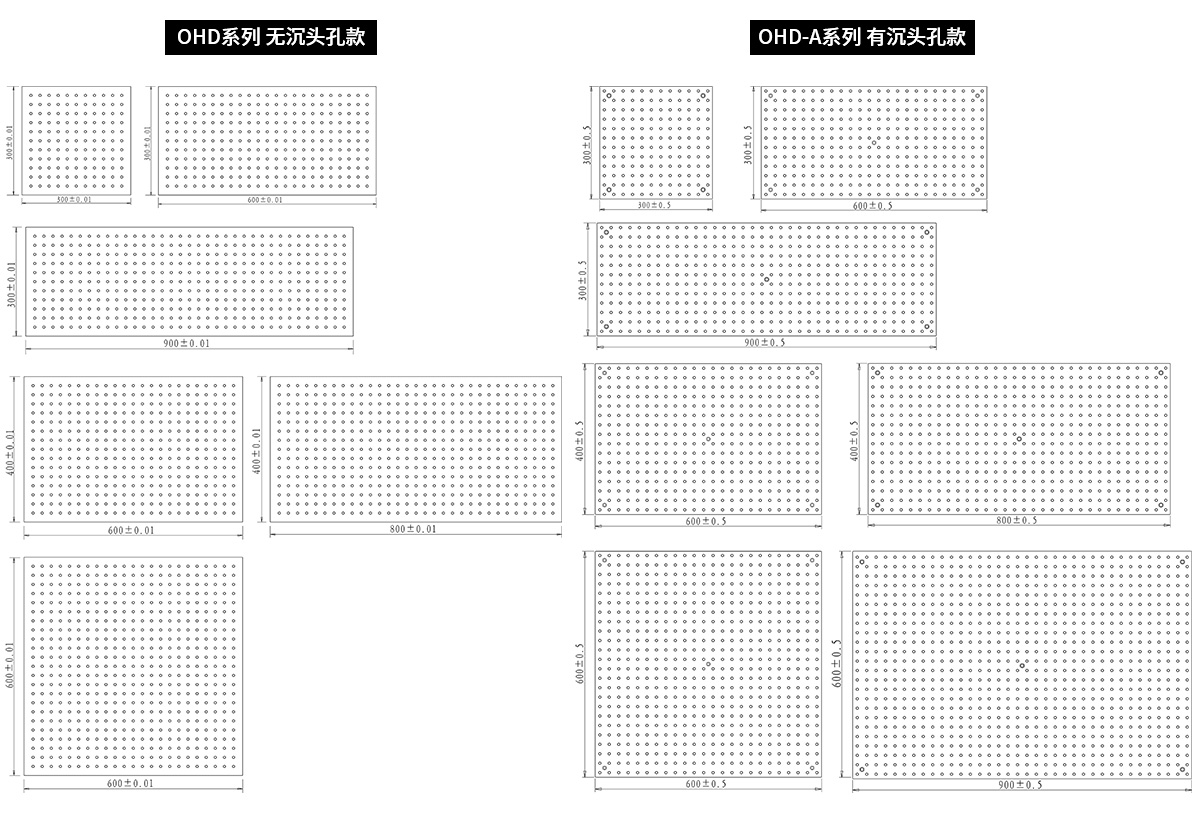

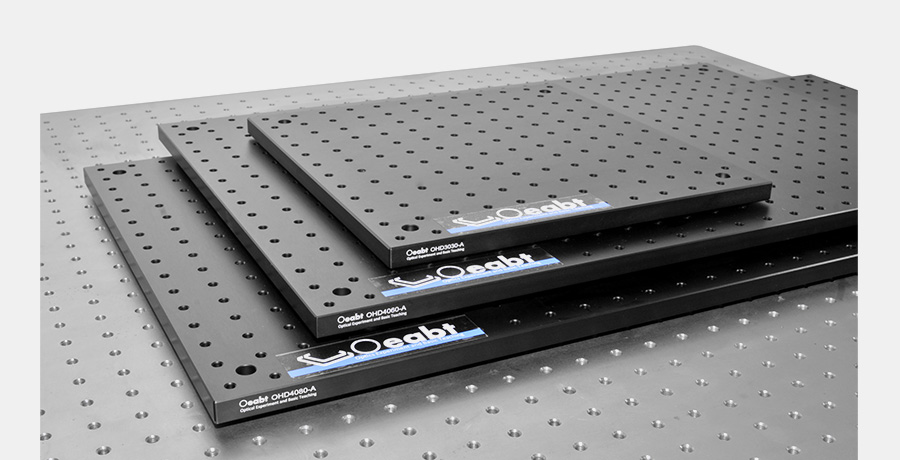

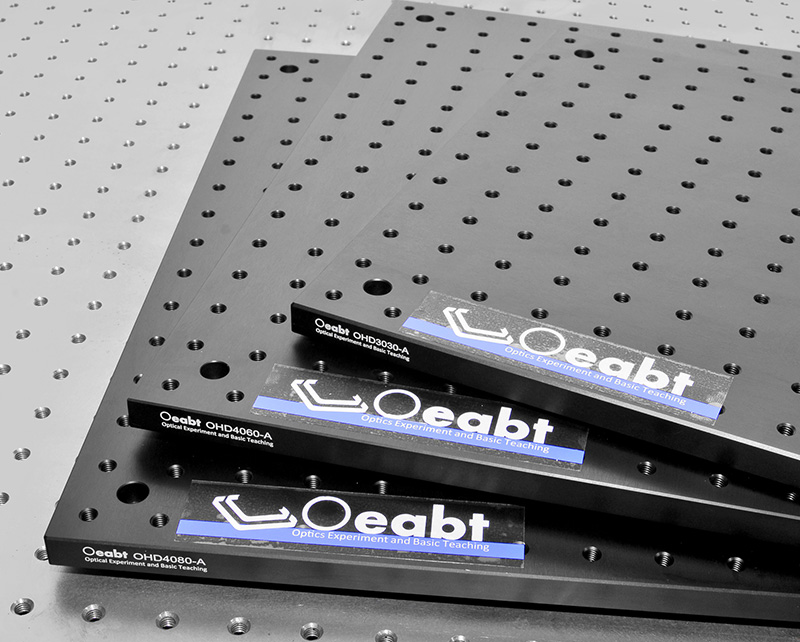

OHD系列 面包板【有沉頭孔款】 |
|||
| 型號 | 規格 | 重量 | 沉頭 |
|
OHD4015-A |
400*150*12mm | 1.89kg | 4個 |
|
OHD3030-A |
300*300mm |
3.30kg |
4個 |
|
OHD3060-A |
300*600mm |
6.60kg |
5個 |
|

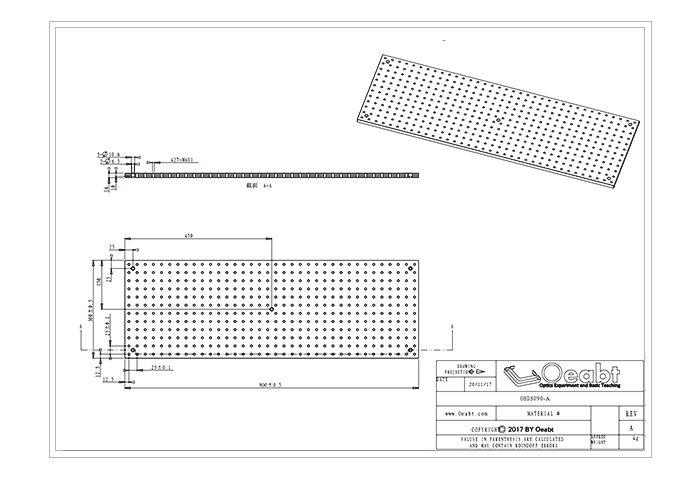

OHD3090-A |
300*900mm |
9.90kg |
5個 |
|
OHD4040-A |
400*400mm |
5.40kg |
5個 |
|

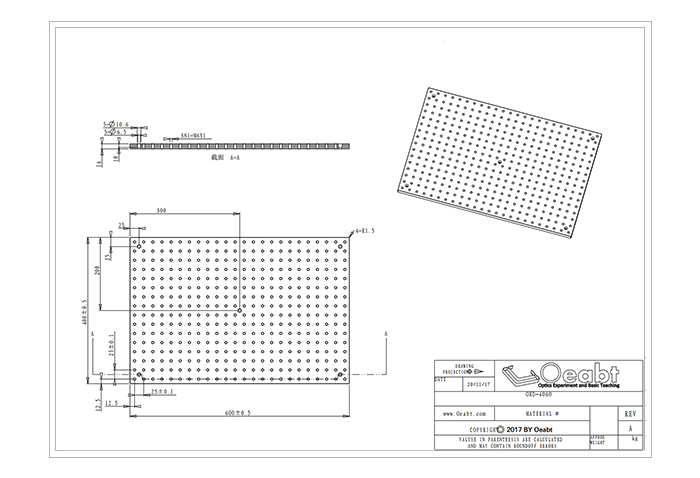

OHD4060-A |
400*600mm |
8.80kg |
5個 |
|
OHD4080-A |
400*800mm |
11.73kg |
5個 |
|

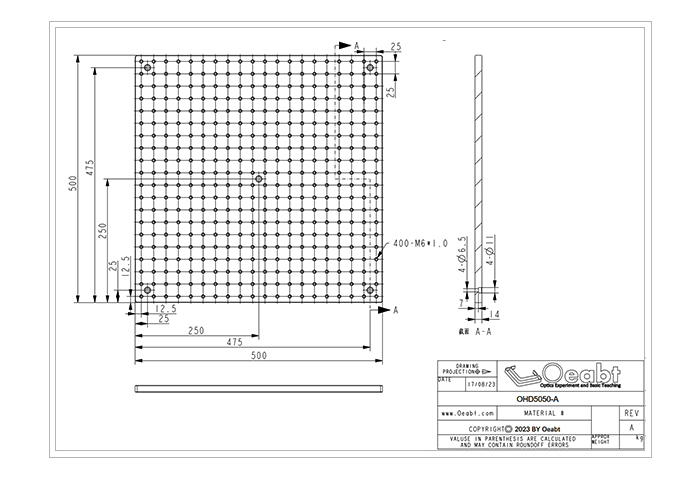

OHD5050-A |
500*500mm |
8.450kg |
5個 |
|

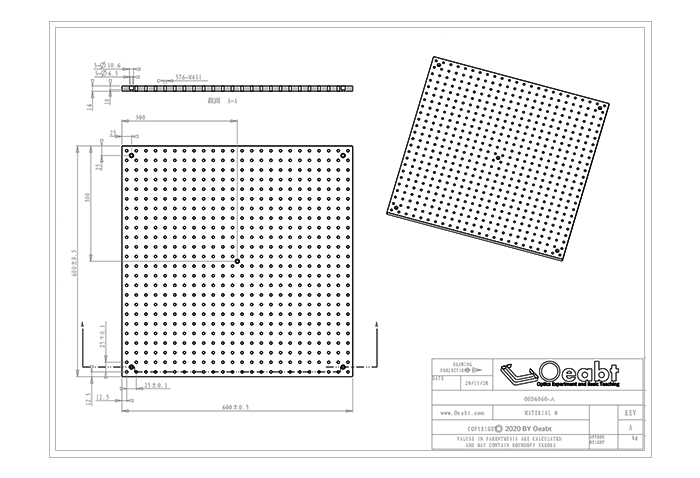

OHD6060-A |
600*600mm |
13.50kg |
5個 |
|
OHD6090-A |
600*900mm |
19.80kg |
5個 |

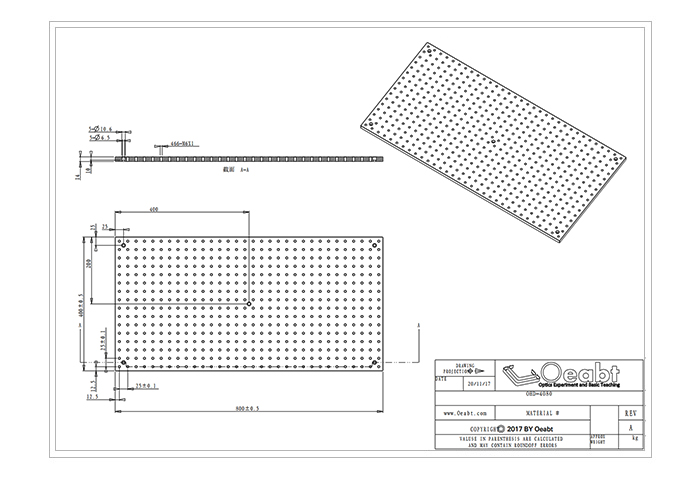

OHD6090-A 工程圖
