參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

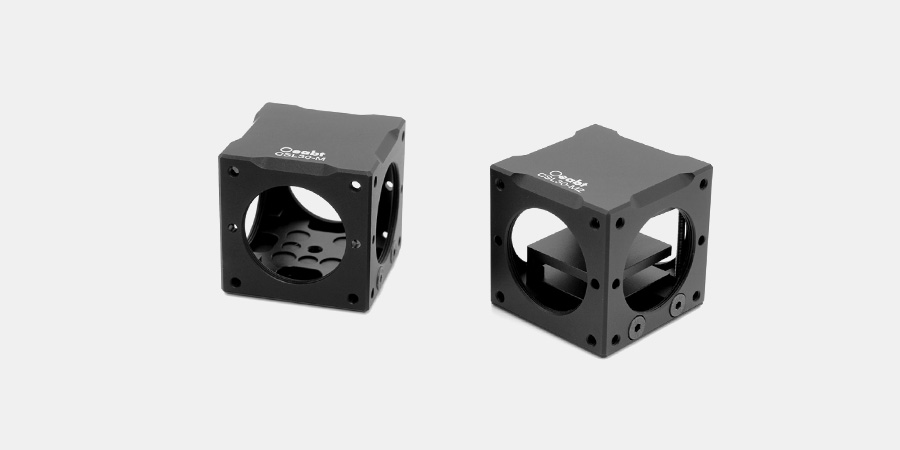

產品說明

? 直接安裝20mm/25mm/一英寸的分束立方和25mm直角棱鏡；

? 用于30mm籠式系統，兼容SM1透鏡套管；

? 側面的SM1螺紋孔周圍有4個4-40螺孔；

? 底座通過M4螺孔安裝接桿；

30mm籠式立方體搭建包括棱鏡、分束器和其他產生90°光路偏移的光學元件。用于將20mm/25 mm/1英寸的分束立方或直角棱鏡安裝到30mm籠式系統中，起到籠式系統搭建轉接，保護鏡片的作用。

型號	CSL30-M2	CSL30-M
規格	38.038.038.0mm
可安裝	20mm/25mm/1英寸棱鏡	25mm/1英寸棱鏡
螺紋類型	端口SM1（1.035”-40）內螺紋，16處4-40螺孔
間距	30mm*30mm
重量	58.2g	41.4g
材質	7075鋁合金

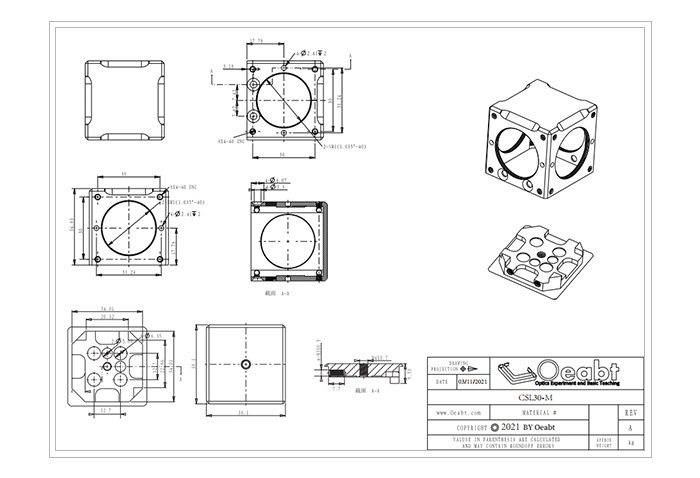

示意圖

通用參數

（1）30mm籠式立方體搭建包括棱鏡、分束器和其他產生90°光路偏移的光學元件。用于將20mm/25 mm/1英寸的立方和直角棱鏡安裝到30mm籠式系統中(使用固化膠將棱鏡粘合于安裝座上，需另外購買)，起到籠式系統搭建轉接，保護鏡片的作用。

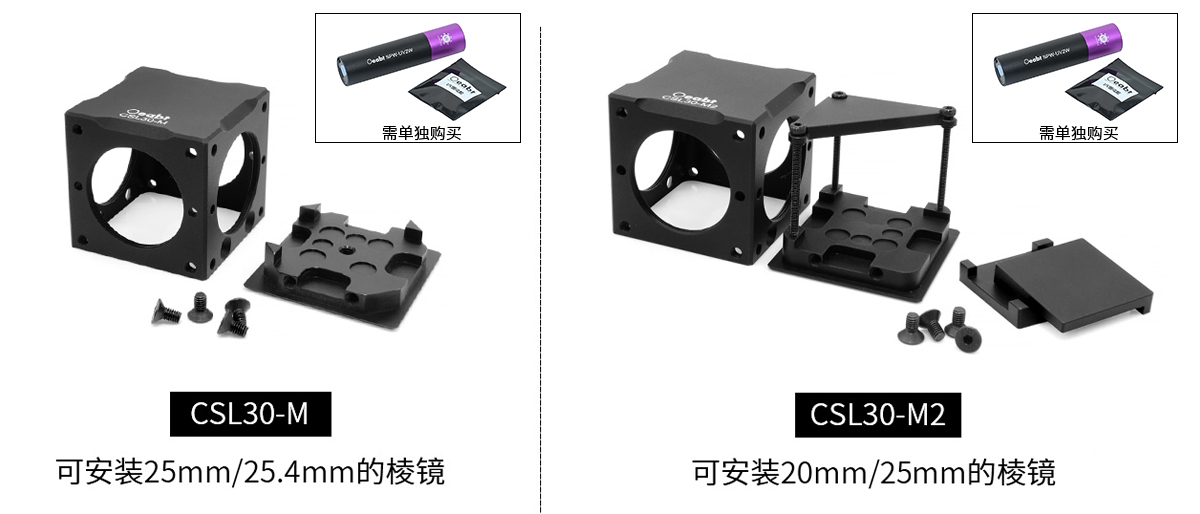

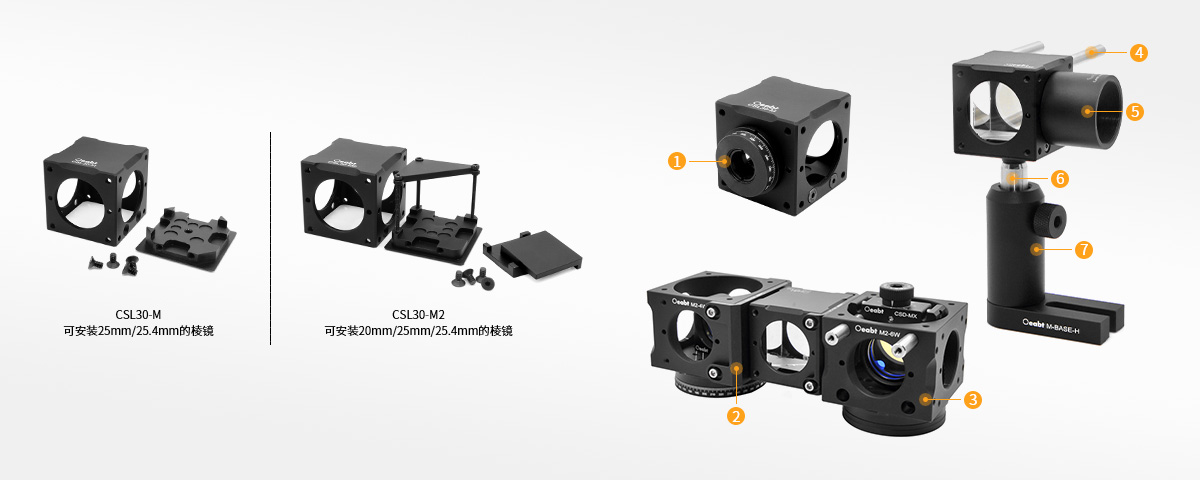

（2）CSL-M籠式立方體包含部件:立方底座、立方蓋體,只可安裝25mm或25.4mm的立方棱鏡。

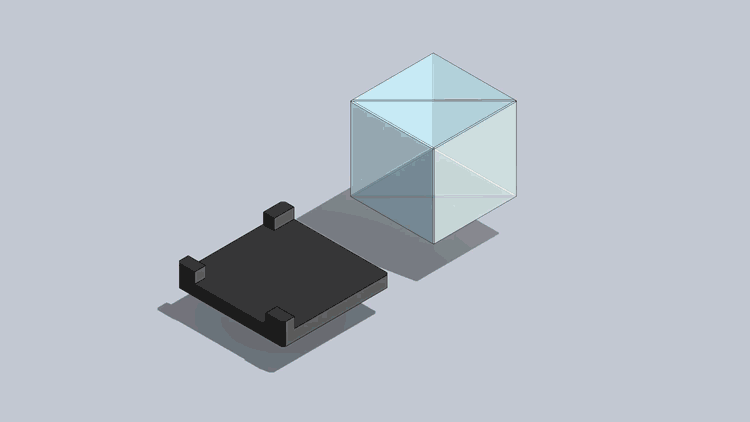

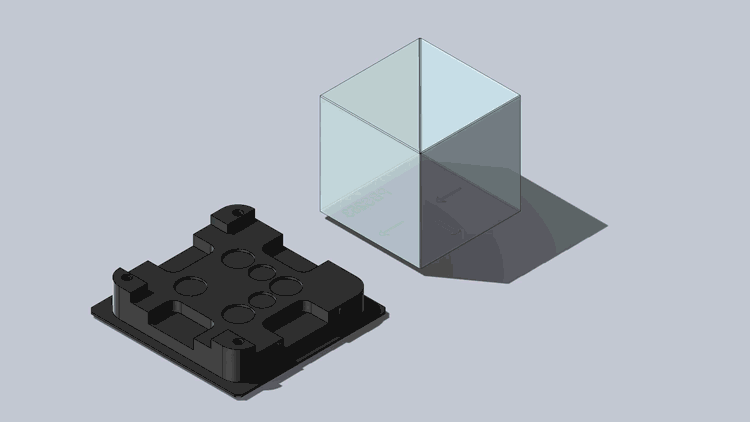

安裝棱鏡時, 將底座無角點一端朝自己面向的右下角處,先在立方底座點上UV膠水,將棱鏡對著一側兩角點持平行推貼近,再往上一端角點處推近至水平垂直。利用UV固化燈手持照射膠水粘合處至膠干,蓋上立方蓋體擰定螺絲即可。

（3）CSL-M2籠式立方體包含部件：立方底座、立方蓋體、壓力板、三個長內六角螺絲、2塊轉換板。可安裝20mm、25mm的立方棱鏡。

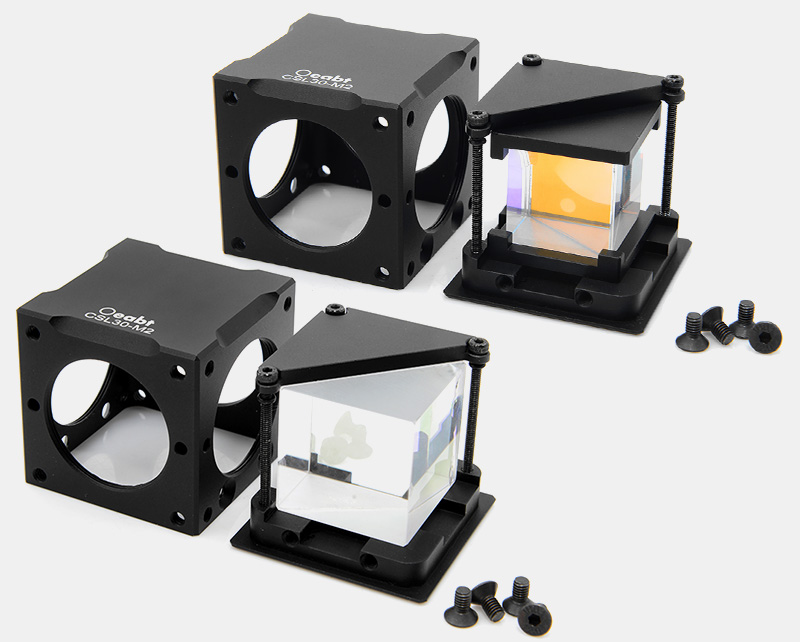

CSL30-M2安裝25mm棱鏡時,方法可與CSL30-M演示步驟一樣,亦可依照上圖所示,與壓力板夾持一起使用。

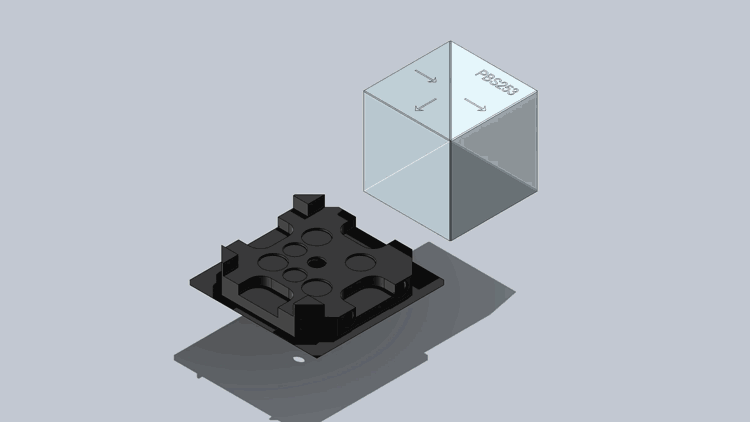

與安裝25mm棱鏡時不一樣，20mm棱鏡需先點滴膠水粘合至轉換板上。同理,將棱鏡推至兩同角點處持平行態，再推第三處角點垂直, 使整個棱鏡處于立方體正中間處。再使用壓力板上的三個1.5 mm內六角螺絲可以把光學棱鏡夾在立方體中，蓋上立方蓋體擰定螺絲即可。

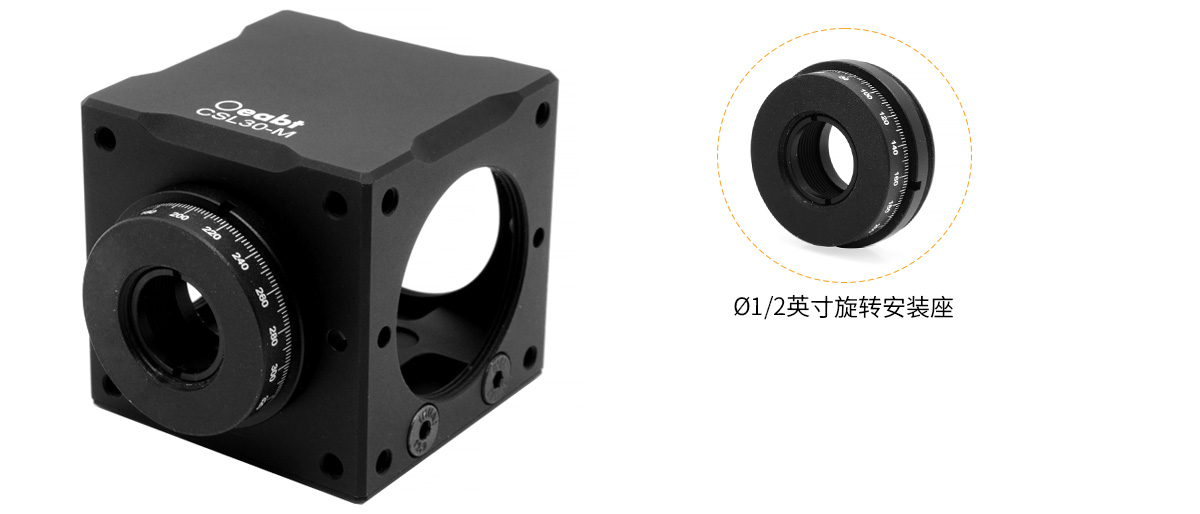

（4）立方體搭配偏振分束立方和CRD-05 ?1/2英寸旋轉安裝座一起使用時,非常適合構造可調分束器、可調衰減器或合束器。可變分束鏡可以連續改變線偏振光束的透射強度。先用旋轉安裝座中的半波片旋轉線偏振入射光,然后光通過偏振分束立方分成S和P偏振光,從而實現連續調節分光比。這種效應常用于全息和干涉測量。

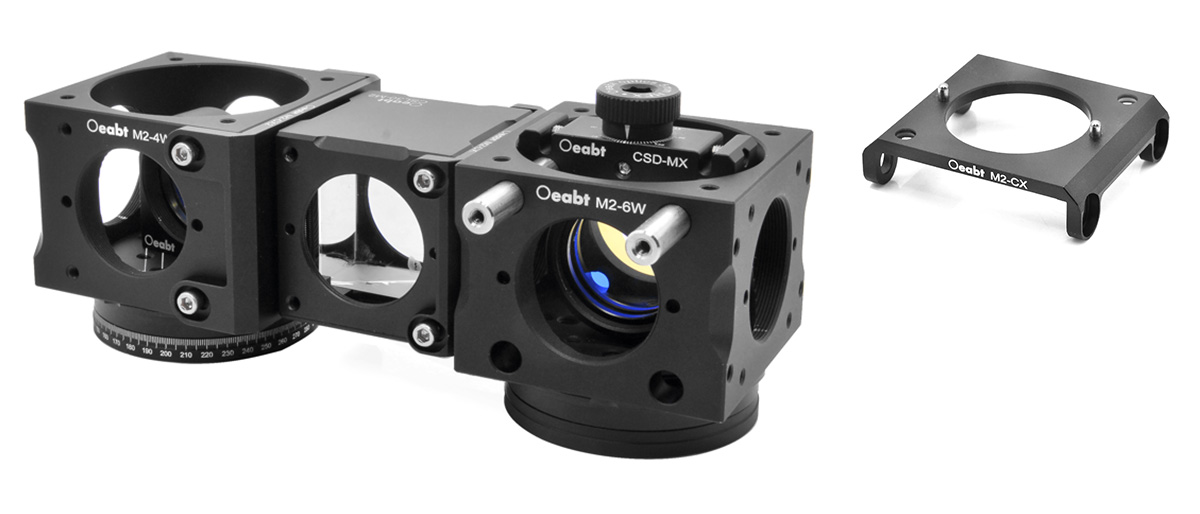

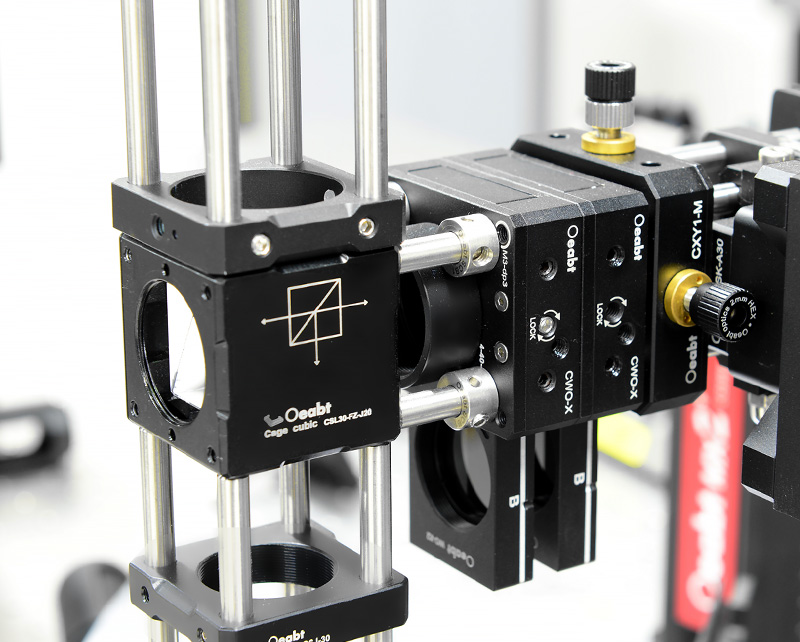

（5）搭配M2-CX 籠式立方體連接件使用，可并排連接兩個及以上的籠式立方體。

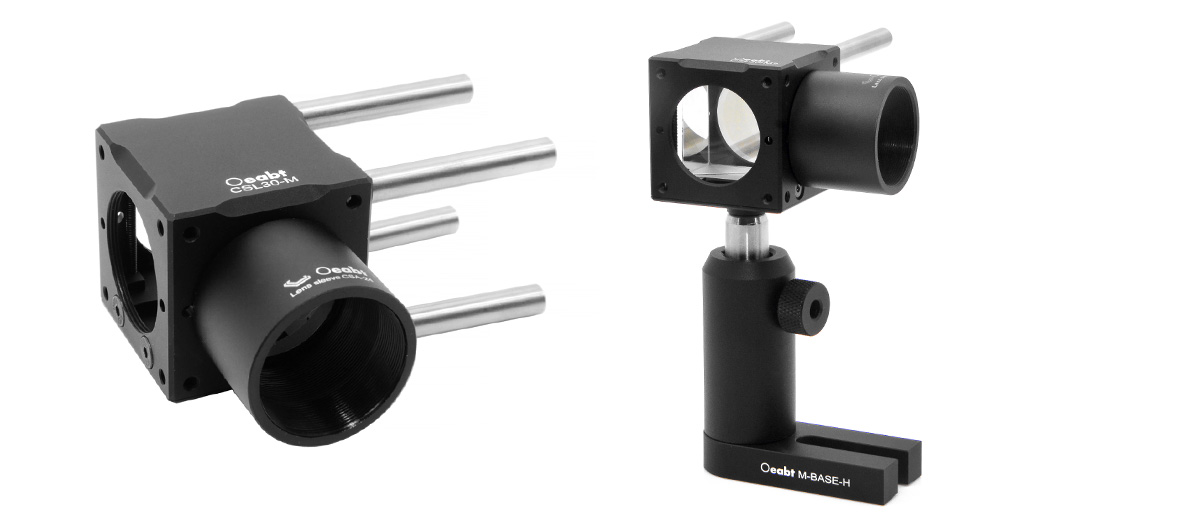

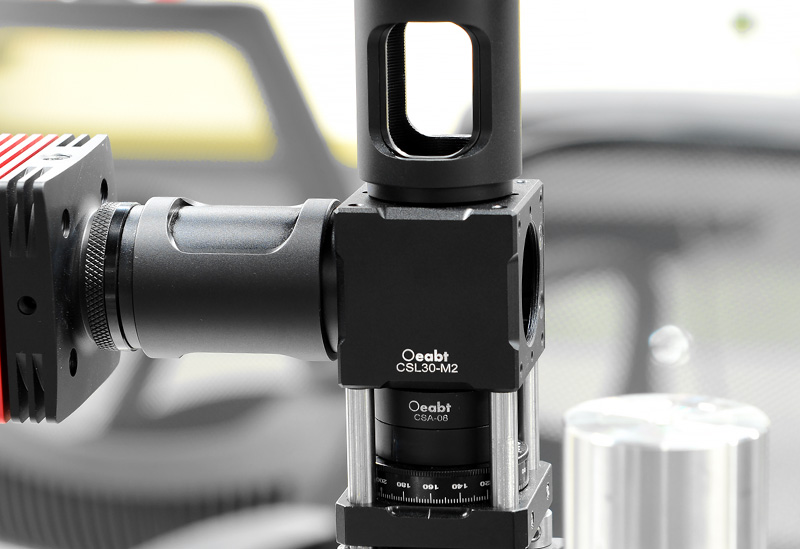

（6）立方體4個SM1端口兼容Oeabt系列的各種透鏡套筒。每面各有4個4-40螺紋孔，連接我們PCM-S系列 ?6mm支桿。另外底座底部有M4螺紋孔，可連接安裝?12mm接桿，用于自由空間應用。

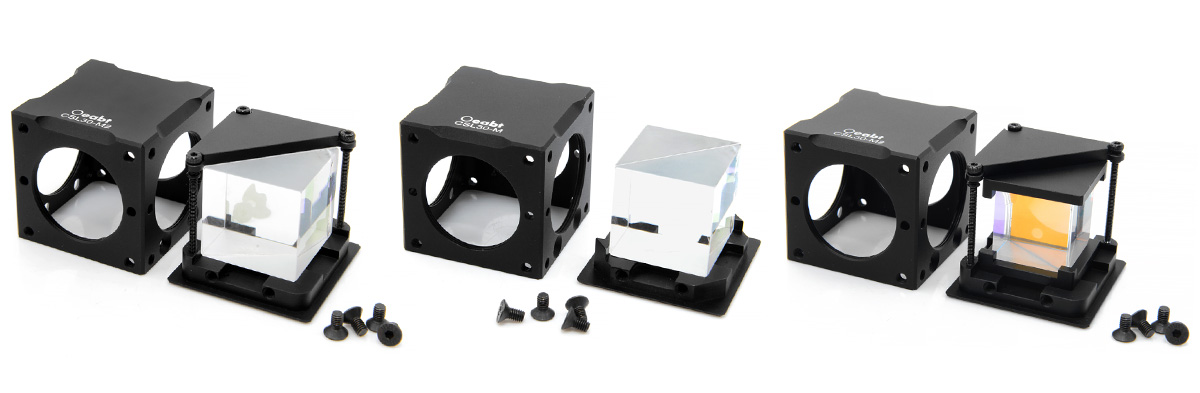

（7）我們提供預安裝光學分束棱鏡的組合款, 有已安裝20/25.4mm分光分束立方棱鏡和20mm偏振分束立方棱鏡可選，減少實驗搭建光學系統的時間。

???CRD-05 ?1/2英寸旋轉安裝座點擊購買 >	???M2-CX 立方體連接件點擊購買 >
???M2-W系列 30mm籠式立方體點擊購買 >	???PCM-S系列 ?6mm籠式支桿點擊購買 >
???CSA系列 ?1英寸透鏡套筒點擊購買 >	???PCA-S系列 ?12mm接桿點擊購買 >
???MX2-HR 磁性光束準直尺點擊購買 >	??

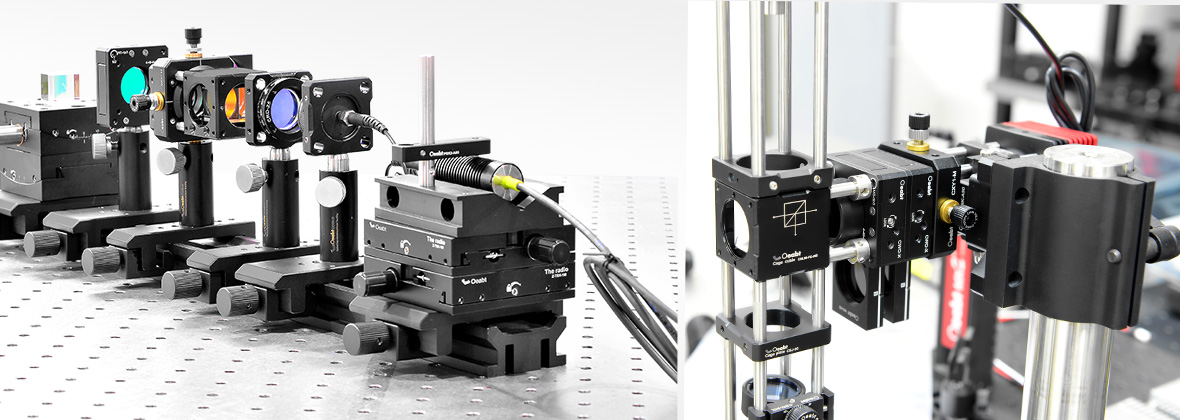

? ? ? ?Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

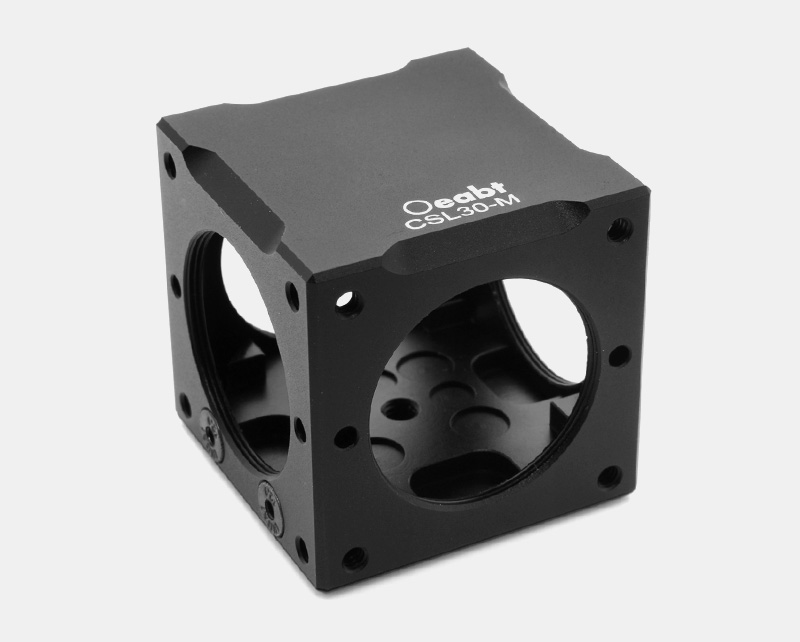

CSL30-M 30mm籠式立方體

? 直接安裝25mm/一英寸的分束立方棱鏡；

? 用于30mm籠式系統，兼容SM1透鏡套管；

? 4側面的SM1螺紋孔周圍有4處4-40螺孔；

? 底座通過M4螺孔安裝接桿；

CSL-M籠式立方體包含部件：立方底座、立方蓋體，只可安裝25mm或25.4mm的立方棱鏡。可安裝分束立方或直角棱鏡安裝到30mm籠式系統中。立方體4個SM1端口兼容Oeabt系列的各種透鏡套筒。每面各有4個4-40螺紋孔，連接我們PCM-S系列?6mm支桿。另外底座底部有M4螺紋孔，可連接安裝?12mm接桿，用于自由空間應用。

可裝配25mm/1英寸棱鏡

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSL30-M

規格：裝載25mm棱鏡

工程圖：點擊下載

對比：

單價：￥405

發貨日期：當天

購物車：

CSL30-M 30mm籠式立方體

規格

38.0*38.0*38.0mm
材質

7075鋁合金
重量

45.9g
中心孔徑

螺紋類型

產品描述

通孔:?6mm;間距:30*30mm;

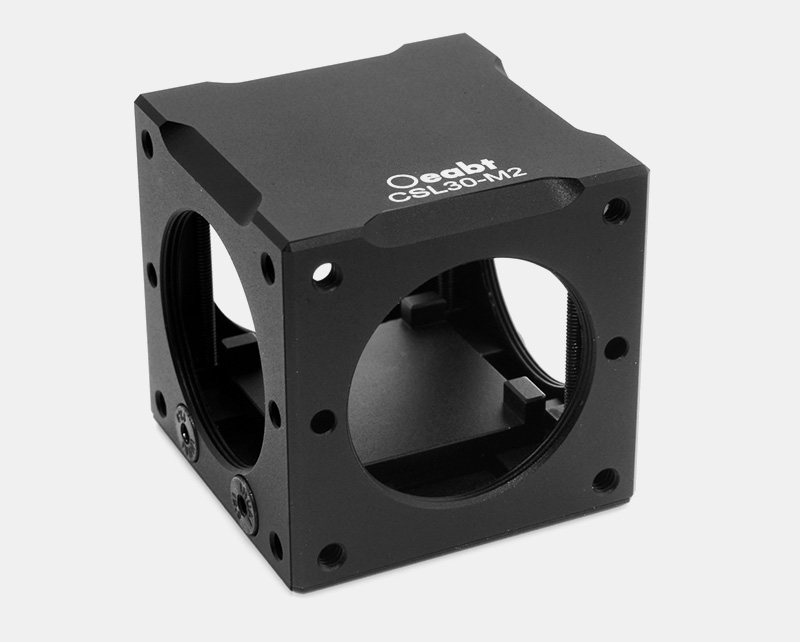

CSL30-M2 30mm籠式立方體

? 直接安裝20mm/25mm的分束立方棱鏡；

? 用于30mm籠式系統，兼容SM1透鏡套管；

? 4側面的SM1螺紋孔周圍有4處4-40螺孔；

? 底座通過M4螺孔安裝接桿；

CSL-M2籠式立方體包含部件：立方底座、立方蓋體、壓力板、三個長內六角螺絲、2塊轉換板。可安裝20mm、25mm或25.4mm的立方棱鏡。可安裝分束立方或直角棱鏡安裝到30mm籠式系統中。立方體4個SM1端口兼容Oeabt系列的各種透鏡套筒。每面各有4個4-40螺紋孔，連接我們PCM-S系列?6mm支桿。另外底座底部有M4螺紋孔，可連接安裝?12mm接桿，用于自由空間應用。

可裝配20/25mm/1英寸棱鏡

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CSL30-M2

規格：裝載20/25mm棱鏡

工程圖：點擊下載

對比：

單價：￥465

發貨日期：當天

購物車：

CSL30-M2 30mm籠式立方體

規格

38.0*38.0*38.0mm
材質

7075鋁合金
重量

45.9g
中心孔徑

螺紋類型

產品描述

通孔:?6mm;間距:30*30mm;

預裝置組合款

? M2-BS1 30mm籠式立方體+分光分束棱鏡；

? M2-PBS1 30mm籠式立方體+20mm偏振分束棱鏡；

? M2-PBS1A 30mm籠式立方體+25.4mm偏振分束棱鏡；

我們提供預安裝光學分束棱鏡的組合款, 有已安裝25.4mm分光分束立方棱鏡和20/25.4mm偏振分束立方棱鏡可選，減少實驗搭建光學系統的時間。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： M2-BS1

規格： 25.4mm分光棱鏡+立方體

工程圖：點擊下載

對比：

單價：￥885

發貨日期：當天

購物車：

M2-BS1 30mm籠式立方體 +分光分束棱鏡

規格

38.0*38.0*38.0mm
材質

組合款
重量

77g
中心孔徑

螺紋類型

產品描述

25mm分光分束棱鏡+30mm籠式立方體
型號： M2-NPBS1

規格： 25.4mm消偏振分光棱鏡+立方體

工程圖：點擊下載

對比：

單價：￥1088

發貨日期：當天

購物車：

M2-NPBS1 30mm籠式立方體+消偏振分光棱鏡

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

組合款
型號： M2-TFA

規格： 25.4mm直角反射鏡+立方體

工程圖：點擊下載

對比：

單價：￥579

發貨日期：當天

購物車：

M2-TFA 30mm籠式立方體+直角反射鏡鏡

規格

/
材質

/
重量

/
中心孔徑

/
螺紋類型

/
產品描述

組合款
