參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

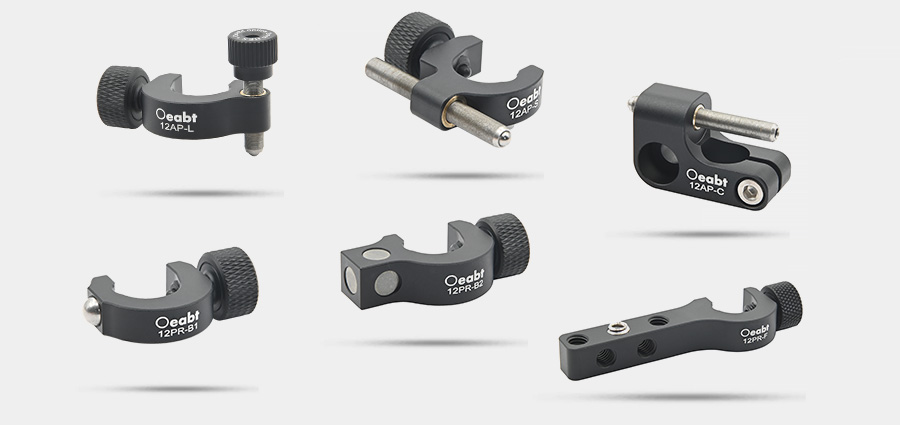

產品說明

? 兼容?12mmm或12.7mm接桿系列；

? 通過M4.5*0.2調節器進行位置控制；

? 使用2mm六角扳手精細調節定位；

? 提供中心、側裝、縱向等多種驅動安裝方式；

? 旋鈕可鎖定套環設計，有限空間可更替緊定螺絲來限位；

可調定位器可以單獨使用或結合使用，以進行快速定位和調節。簡單且模塊化的設計非常適用于空間受限系統。

調節器類型	M4.5*0.2
負載能力	3.3lbs(1.5kg)
兼容安裝	兼容?12mmm或12.7mm接桿
材質	7075鋁合金

型號	12AP-C	12AP-L	12AP-S
規格	47.622.015.2mm	42.020.127.5mm	45.224.114.6mm
驅動行程	23.6mm	10mm	28.4mm
安裝驅動	中心驅動	縱向驅動	側裝驅動
重量	14.4g	14.5g	18.4g

型號	12PR-B1 固定擋塊
規格	35.820.114.6mm
兼容安裝	兼容?12mmm或12.7mm接桿
重量	8.9g

型號	12PR-B2 接觸塊
規格	42.420.111.6mm
兼容安裝	兼容?12mmm或12.7mm接桿
重量	13.0g

型號	12PR-F
規格	74.520.114.6mm
兼容安裝	兼容?12mmm或12.7mm接桿
螺孔類型	M6*5處
重量	20.4g

示意圖

通用參數

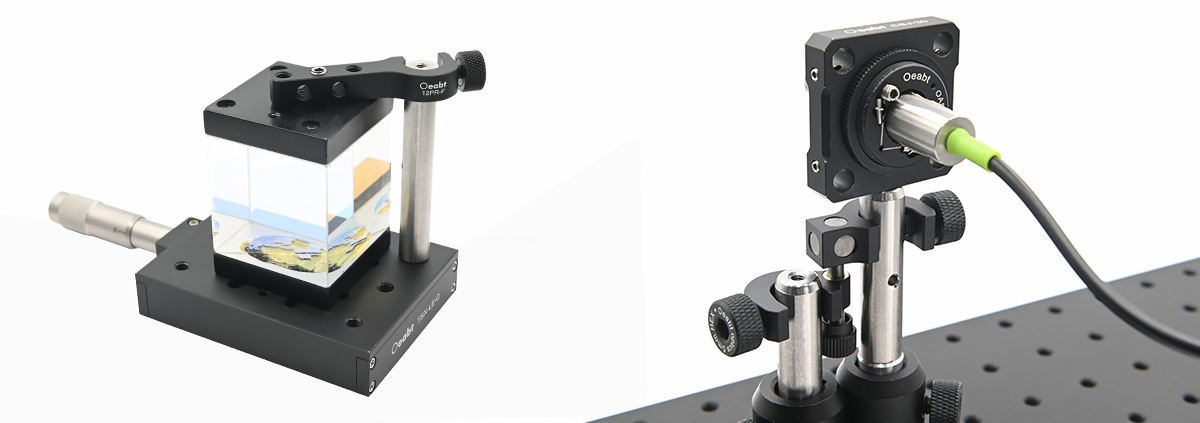

（1）調節器和固定或彈簧式擋塊的結合可實現精細調節，從而小心操縱安裝座。它們同樣足夠小型，可添加到成品裝置中，不需要像添加大型位移臺或安裝座一樣重新設計光學裝置的排布。

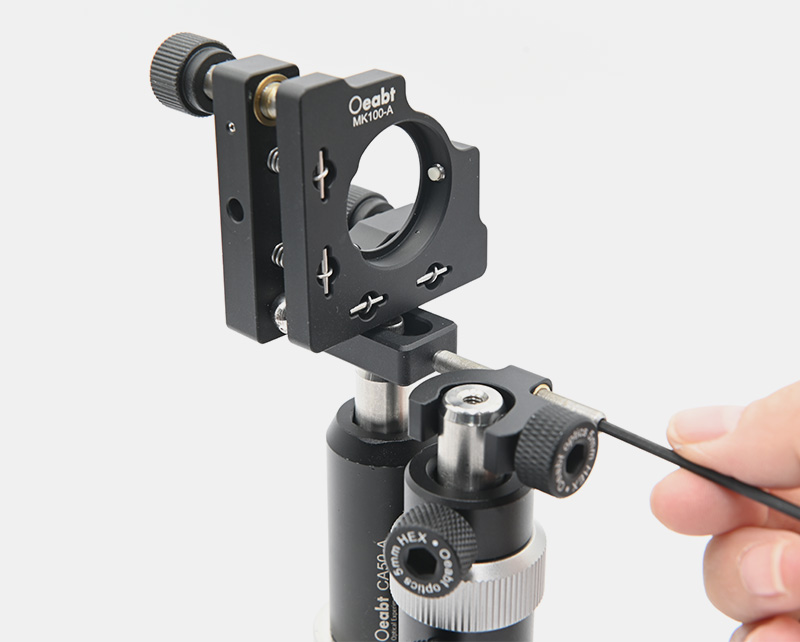

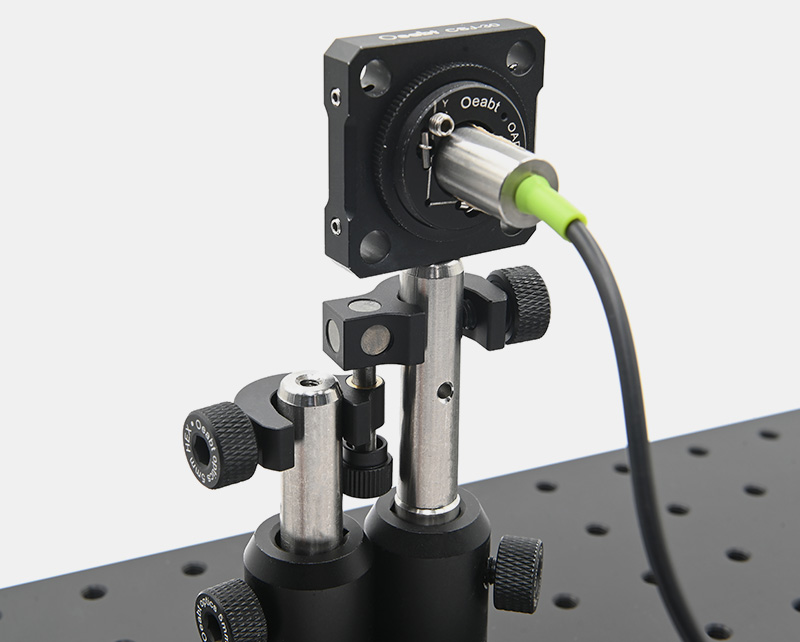

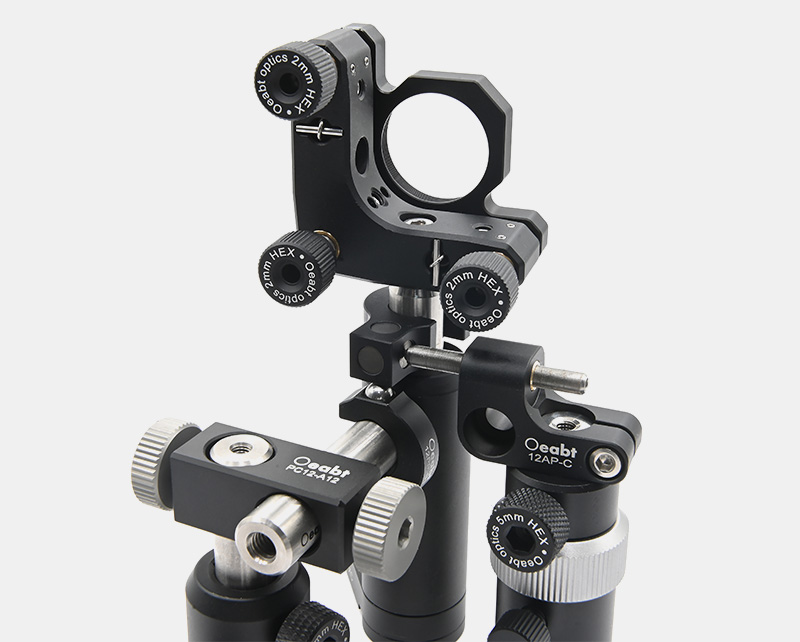

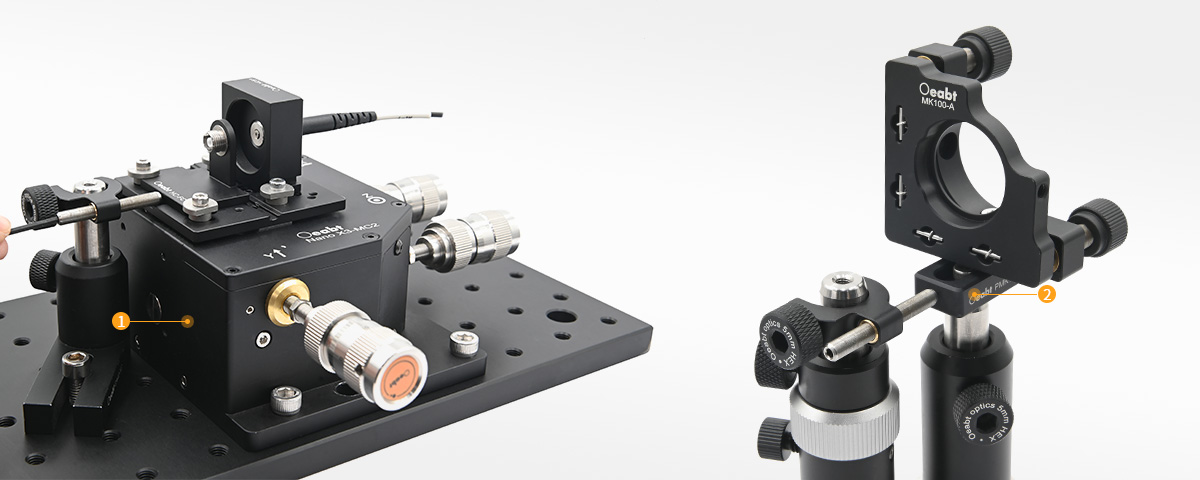

（2）應用調節在Nano位移臺上光纖前端的準直座，以準直光輸出；側裝定位器與定心板一起使用，以移動鏡座

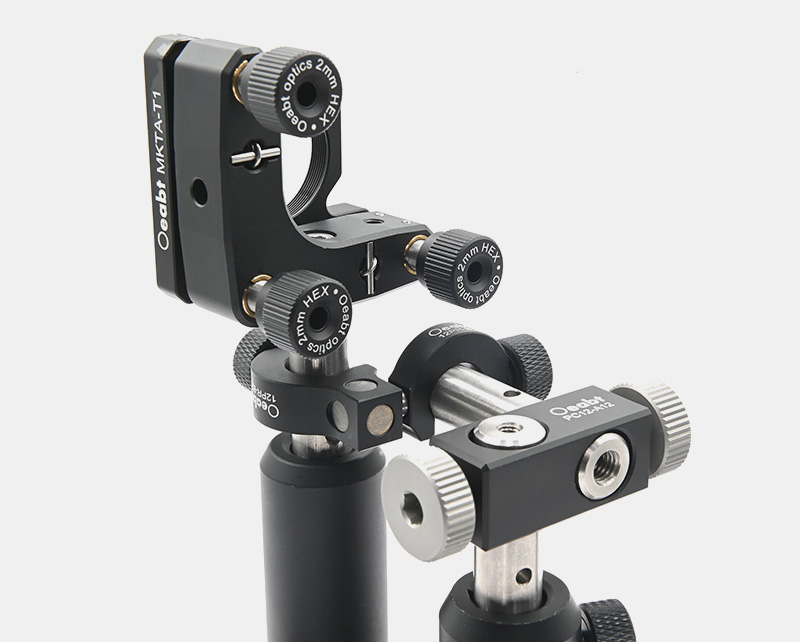

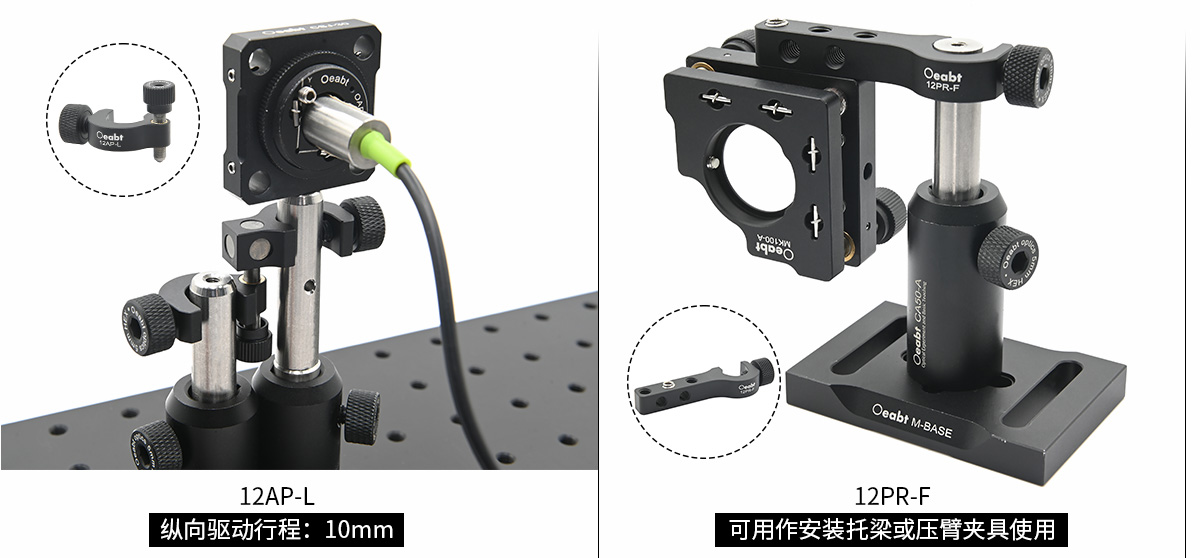

（3）縱向可調定位器與接觸塊配合使用，以移動?1/2英寸接桿高度調節，元件夾具可用于安裝棱鏡、圓柱形元件
及其他裝置

?Nano X3系列三軸撓性位移臺點擊購買>

?PDX系列固定式定心板?點擊購買>

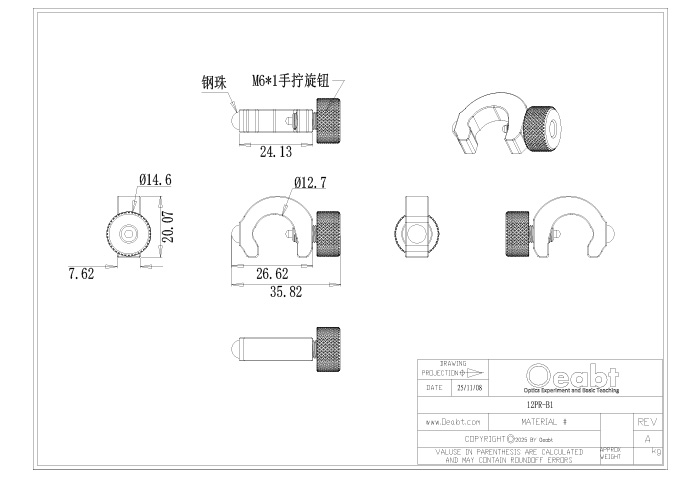

12PR-B1 固定擋塊

? 兼容?12mmm或12.7mm接桿系列；

? 作為擋塊或參考邊緣使用；

? 硬化不銹鋼滾珠單點接觸；

? 旋鈕可鎖定套環設計，有限空間可更替緊定螺絲來限位；

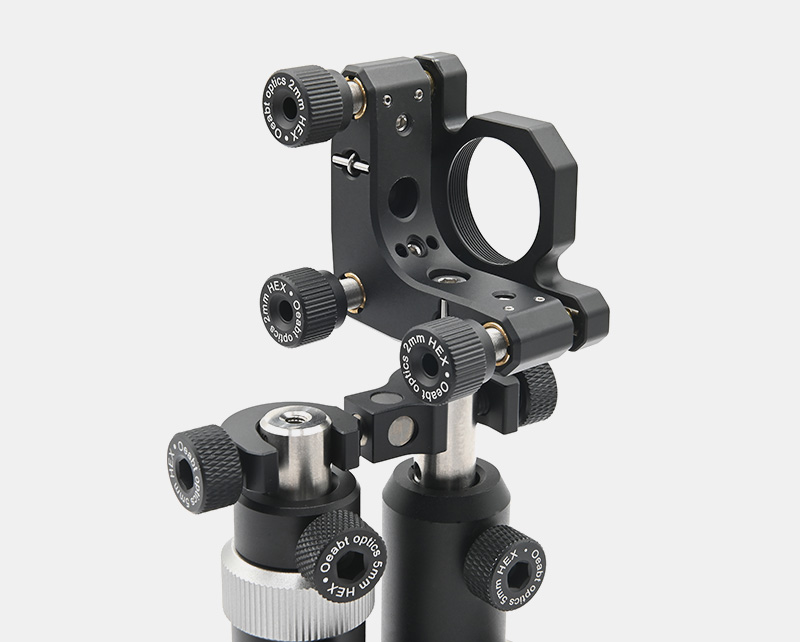

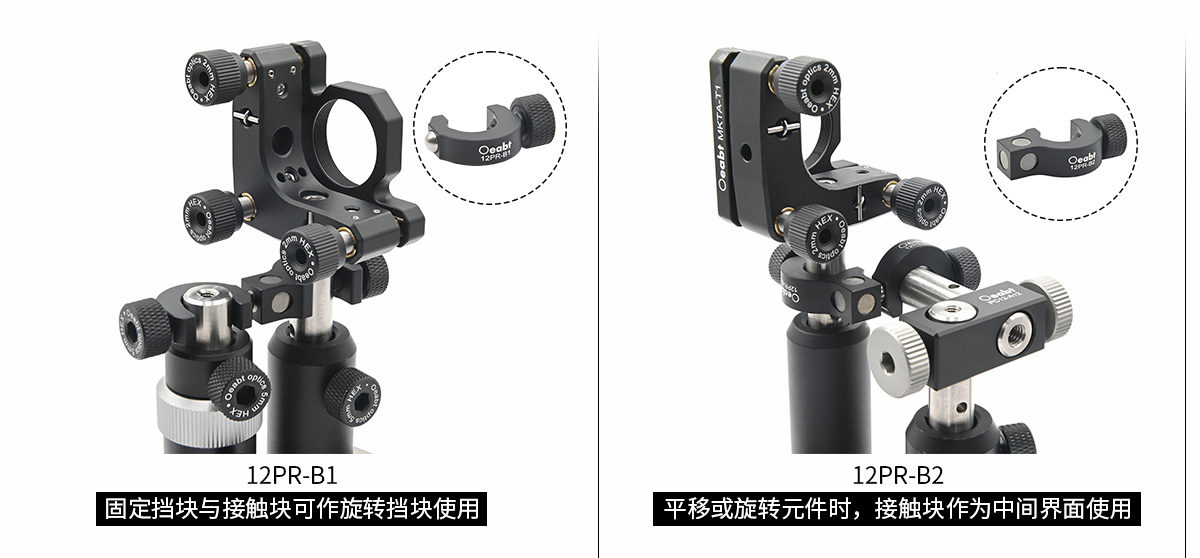

固定擋塊與接觸塊可作為旋轉擋塊使用，以構建參考邊緣或參考角。另外，可同時使用幾個擋塊，以構建參考邊緣。它非常適用于系統內部光學元件的重復定位，以及需要在應用中更換多個元件的情況。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 12PR-B1

規格： 35.8*20.1*14.6mm

工程圖：點擊下載

對比：

單價：￥42

發貨日期：當天

購物車：

12PR-B1 固定擋塊

規格

35.8*20.1*14.6mm
材質

/
重量

8.9g
直徑

兼容?12mmm或12.7mm接桿
螺紋類型

/
產品描述

固定擋塊與接觸塊可作為旋轉擋塊使用，以構建參考邊緣或參考角。

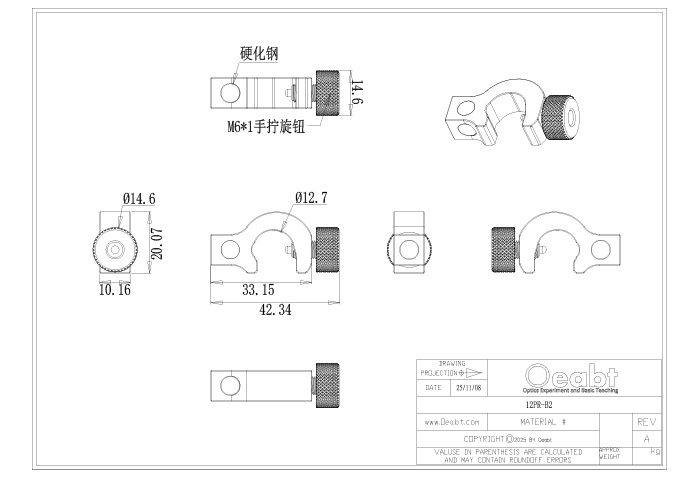

12PR-B2 接觸塊

? 兼容?12mmm或12.7mm接桿系列；

? 作為移動元件的中間界面使用；

? 具有五個硬化鋼接觸墊，用來定位組件；

? 旋鈕可鎖定套環設計，有限空間可更替緊定螺絲來限位；

在平移或旋轉光學元件或安裝座過程中需要一個平面時，接觸塊可作為中間的界面使用。該接觸塊在頂部，底部和側面共有五個接觸墊，便于簡單靈活使用。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 12PR-B2

規格： 42.4*20.1*11.6mm

工程圖：點擊下載

對比：

單價：￥58

發貨日期：當天

購物車：

12PR-B2 接觸塊

規格

42.4*20.1*11.6mm
材質

/
重量

13.0g
直徑

兼容?12mmm或12.7mm接桿
螺紋類型

/
產品描述

平移或旋轉元件時，接觸塊作為中間界面使用

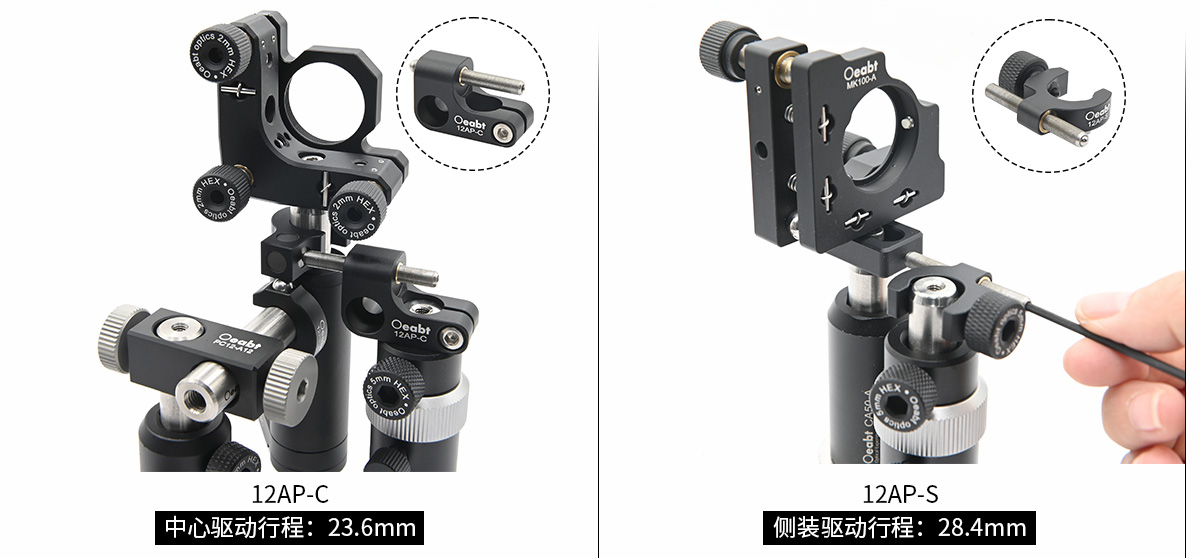

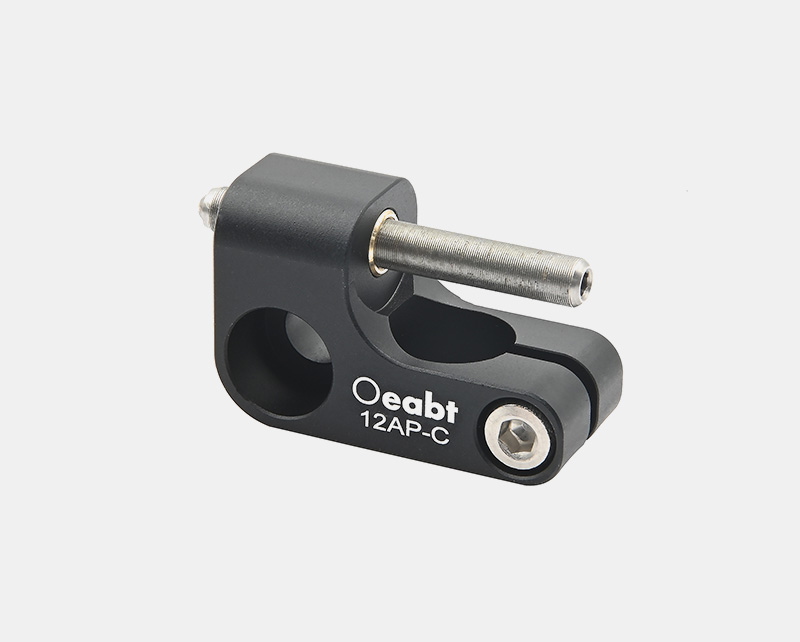

12AP-C 可調定位器【中心驅動】

? 通過M4.5*0.2調節器進行位置控制，使用2mm六角扳手調節；

? 最大行程范圍：23.6mm；

? 撓性夾塊，兼容?12mmm或12.7mm接桿系列；

該定位器中心驅動，于接桿軸線居中。帶M4.5*0.2螺紋調節，它的最大軸向負載能力為3.3lbs(1.5kg)。使用2mm六角扳手調節定位。該調節器可單獨使用，也可以與接觸塊、固定擋塊配合使用。使用底部撓性夾塊，可將該定位器固定到?12mm或?1/2英寸接桿上。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 12AP-C

規格：中心驅動

工程圖：點擊下載

對比：

單價：￥90

發貨日期：當天

購物車：

12AP-C 可調定位器

規格

47.6*22.0*15.2mm
材質

/
重量

14.4g
直徑

兼容?12mmm或12.7mm接桿
螺紋類型

/
產品描述

該定位器中心驅動，于接桿軸線居中。帶M4.5*0.2螺紋調節，它的最大軸向負載能力為3.3lbs(1.5kg)。使用2mm六角扳手調節定位。

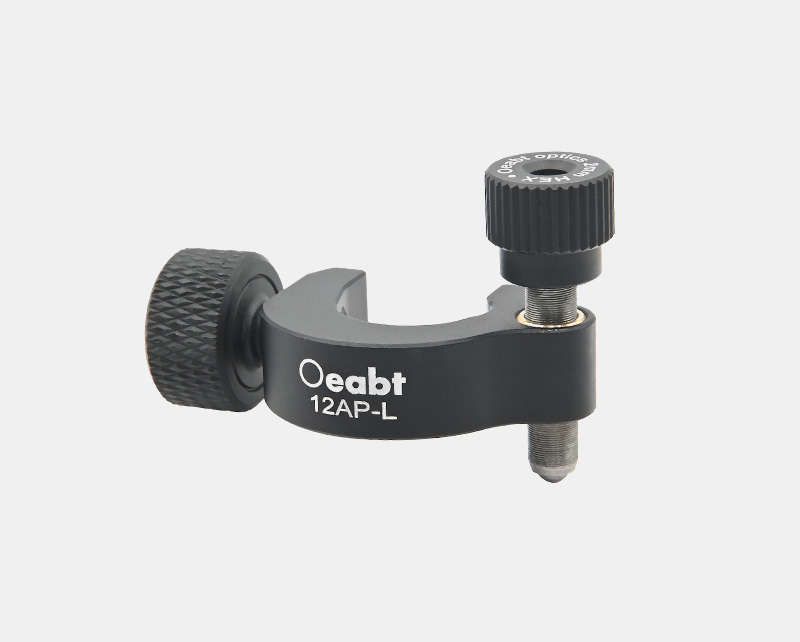

12AP-L可調定位器【縱向驅動】

? 通過旋鈕旋擰M4.5*0.2調節器進行位置控制；

? 最大行程范圍：10mm；

? 兼容?12mmm或12.7mm接桿系列；

? 旋鈕可鎖定套環設計，有限空間可更替緊定螺絲來限位；

該定位器帶M4.5*0.2的六角調節器，它的最大軸向負載能力為3.3lbs(1.5kg)。該調節器可單獨使用，也可以與接觸塊、固定擋塊配合使用，以建立更復雜和模塊化的精細調節系統。套環兼容安裝在?12mm或?1/2英寸接桿上。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 12AP-L

規格：縱向驅動

工程圖：點擊下載

對比：

單價：￥90

發貨日期：當天

購物車：

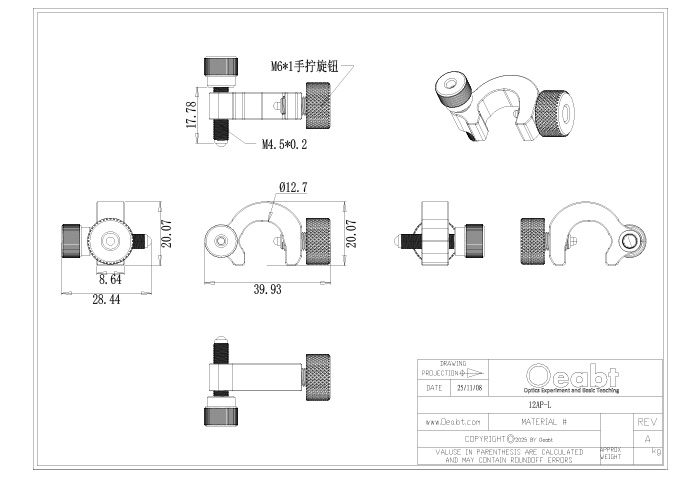

12AP-L 可調定位器

規格

42.0*20.1*27.5mm
材質

/
重量

14.5g
直徑

兼容?12mmm或12.7mm接桿
螺紋類型

/
產品描述

該定位器帶M4.5*0.2的六角調節器，它的最大軸向負載能力為3.3lbs(1.5kg)。

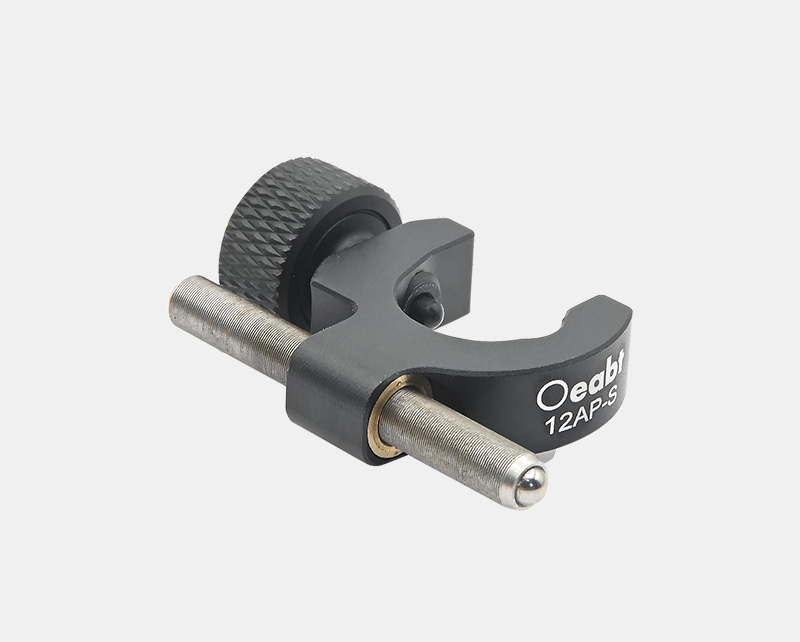

12AP-S可調定位器【側裝驅動】

? 通過M4.5*0.2調節器進行位置控制，使用2mm六角扳手調節；

? 最大行程范圍：28.4mm；

? 兼容?12mmm或12.7mm接桿系列；

? 旋鈕可鎖定套環設計，有限空間可更替緊定螺絲來限位；

該定位器帶M4.5*0.2的六角調節器，它的最大軸向負載能力為3.3lbs(1.5kg)。調節器安裝在套環側面，其輪廓較細，適用于空間有限的裝置。該調節器可單獨使用，也可以與接觸塊、固定擋塊配合使用，以建立更復雜和模塊化的精細調節系統。套環兼容安裝在?12mm或?1/2英寸接桿上。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 12AP-S

規格：側裝驅動

工程圖：點擊下載

對比：

單價：￥90

發貨日期：當天

購物車：

12AP-S 可調定位器

規格

45.2*24.1*14.6mm
材質

/
重量

18.4g
直徑

兼容?12mmm或12.7mm接桿
螺紋類型

/
產品描述

該定位器帶M4.5*0.2的六角調節器，它的最大軸向負載能力為3.3lbs(1.5kg)。調節器安裝在套環側面，其輪廓較細，適用于空間有限的裝置。

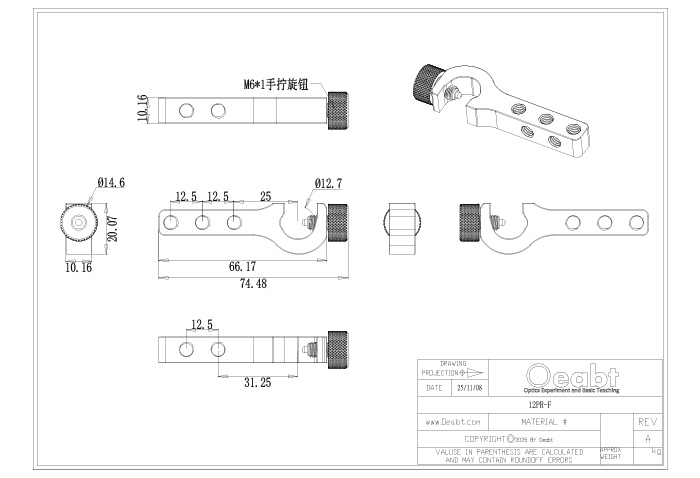

12PR-F 接桿元件夾具

? 兼容?12mmm或12.7mm接桿系列；

? 5處M6螺紋通孔安裝，附帶1顆尼龍頂絲固定元件；

? 可用作安裝托梁，偏離接桿中心安裝鏡架；

? 旋鈕可鎖定套環設計，有限空間可更替緊定螺絲來限位；

夾具上還有5個M6螺孔，附帶1顆尼龍頂絲固定元件。其中有兩個螺孔正交于接桿，用于側面安裝元件。此外，利用12PR-F可將夾持固定最大?3英寸的圓柱形元件到V型安裝座。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： 12PR-F

規格： 74.5*20.1*14.6mm

工程圖：點擊下載

對比：

單價：￥138

發貨日期：當天

購物車：

12PR-F 接桿元件夾具

規格

74.5*20.1*14.6mm
材質

/
重量

20.4g
直徑

兼容?12mmm或12.7mm接桿
螺紋類型

M6*5處
產品描述

夾具上還有5個M6螺孔，附帶1顆尼龍頂絲固定元件。其中有兩個螺孔正交于接桿，用于側面安裝元件。此外，利用12PR-F可將夾持固定最大?3英寸的圓柱形元件到V型安裝座。
