參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

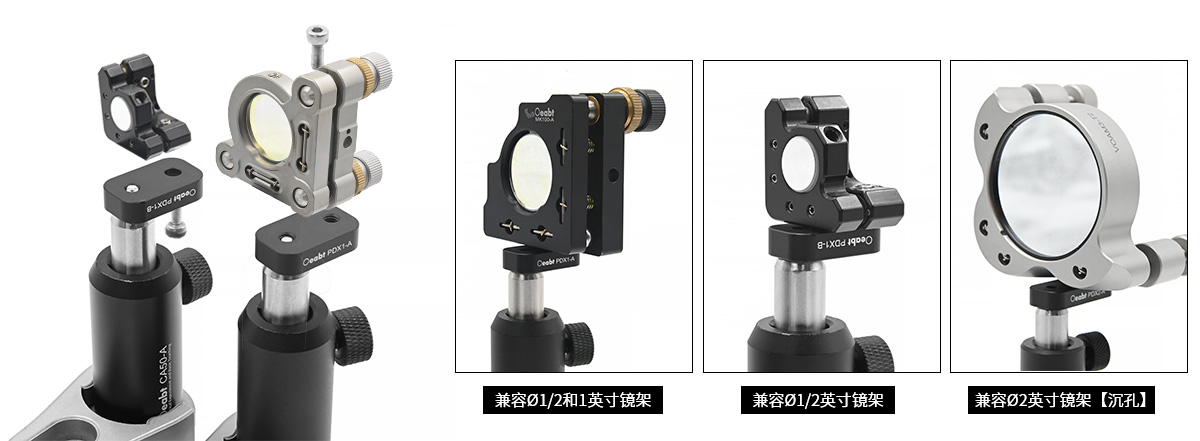

? 使鏡架的光學面和接桿旋轉軸對齊；兼容適用于Oeabt系列的調整鏡架系列； PDX系列是固定式的M4螺孔或沉孔定心板； PMK1-DX可調定心板則提供額外8.9mm的定位范圍；

定心板有固定式和可調式兩種，配有兩處M4螺孔或沉頭孔槽，用于不同的安裝需求。

型號	PDX1-A	PDX1-B	PDX2-A	PMK1-DX
規格	25.915.26.4mm	25.915.26.4mm	34.015.26.4mm	30.016.08.5mm
兼容鏡架	?1英寸鏡架	?1/2英寸和1英寸鏡架	?2英寸鏡架【沉孔】	?1/2英寸和1英寸鏡架
螺孔類型	M4*2處	M41處，M41處 (沉頭孔)	M4*2處	M41處，?4.58.9mm (沉頭孔)
重量	6.1g	5.5g	8.1g	8.5g

示意圖

通用參數

（1）定心板主要用于對齊光學調整架中的光學元件前表面與接桿的中心軸。傳統的調整架通常通過后板安裝接桿，因此光學元件的前表面往往會偏離接桿的中心。而定心板使得安裝在光學調整架中的光學元件前表面與接桿的中心對齊，從而減少旋轉接桿時產生的偏軸位移。

（2）定心板有固定式和可調式兩種，配有兩處M4螺孔或沉頭孔槽，用于不同的安裝需求。一處可用于在一端安裝?12mm接桿，另一處螺孔則用于將光學調整架固定在定心板上。

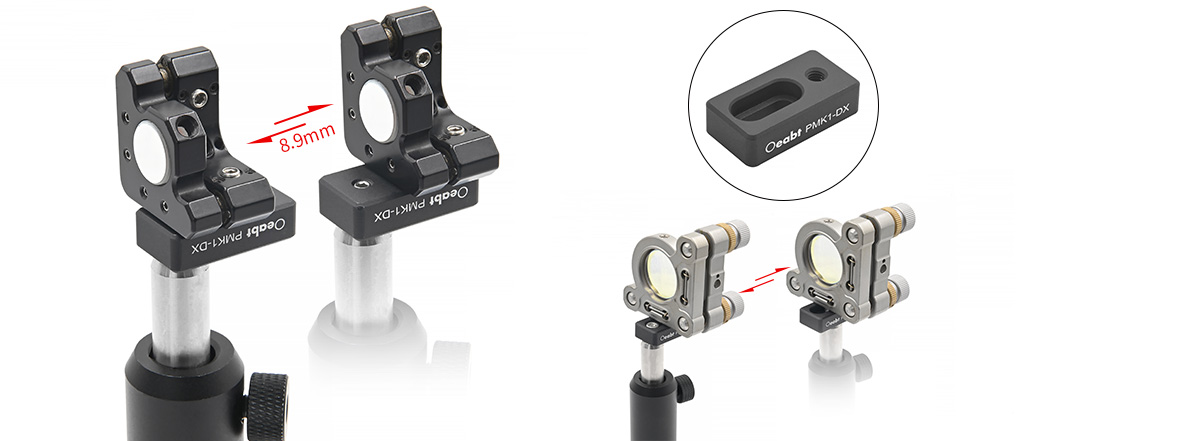

（3）PMK1-DX定心板沉頭孔槽中心可移動范圍為15.1-24.0mm，使得鏡座前表面的位置調整范圍達到8.9mm。在空間受限無法使用接桿的情況下，PMK1-DX也能作為延伸板使用，將安裝座置入光路中。

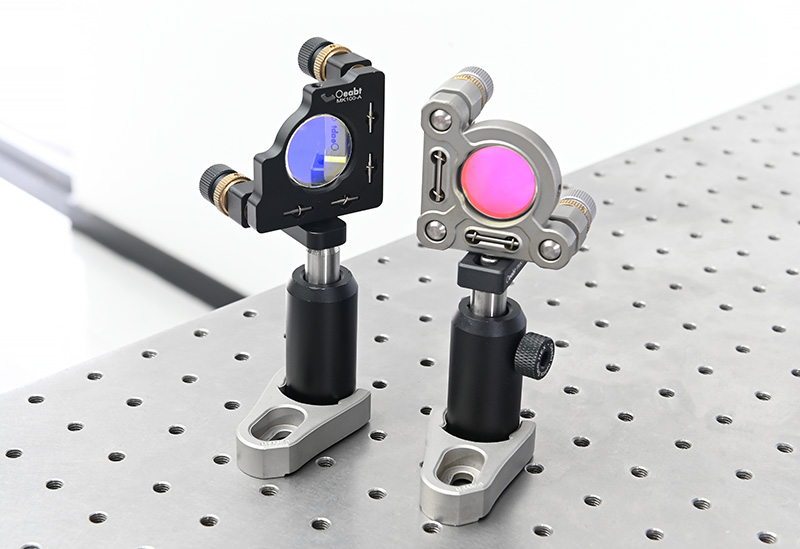

手動式組裝安裝

?CA-A系列接桿支架點擊購買>	?MK100-A 標準二軸可調鏡架點擊購買>
?MS-A12 ?1/2英寸光學調整架點擊購買>	?OST-K100 標準三軸可調鏡架點擊購買>

PMK1-DX STP文件

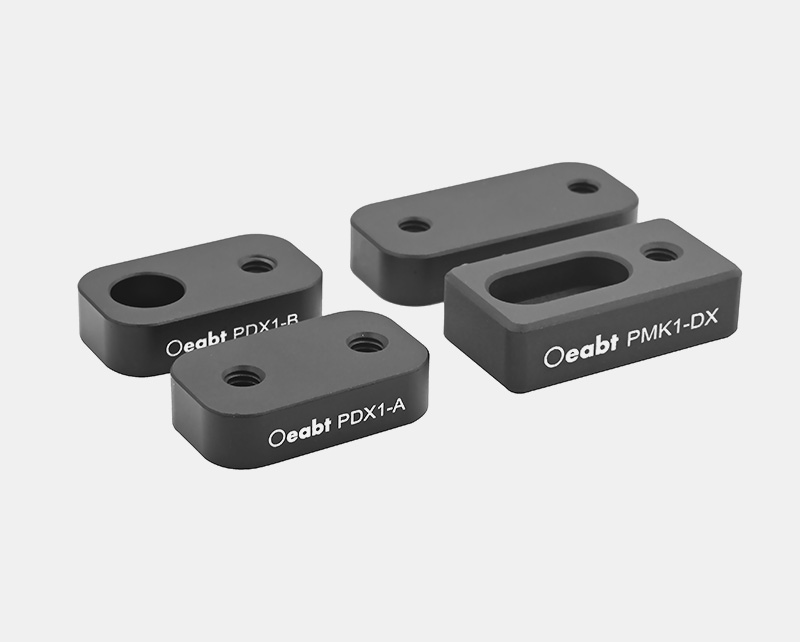

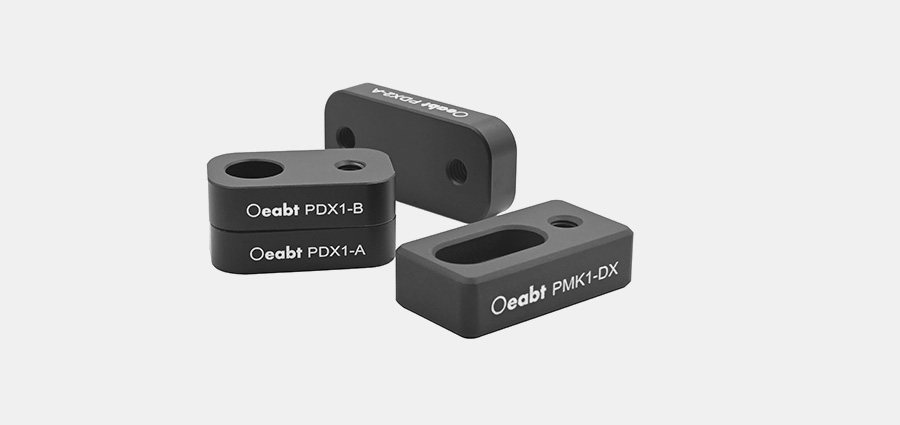

PDX系列固定式定心板

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： PMK1-DX

規格：兼容?1/2英寸和1英寸鏡架

工程圖：點擊下載

對比：

單價：￥40

發貨日期：當天

購物車：

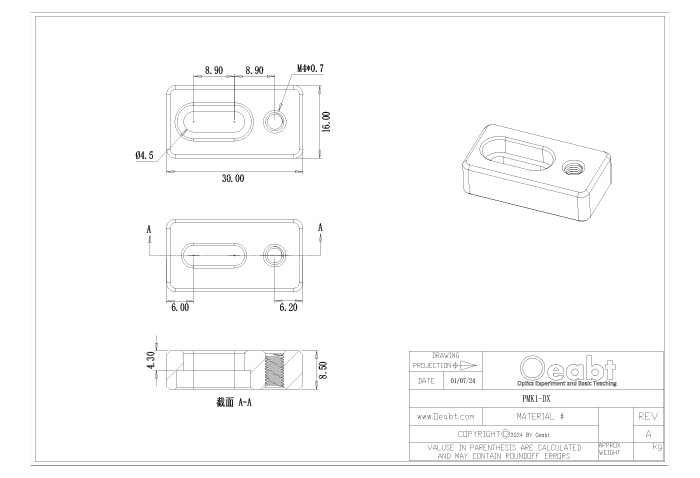

PMK1-DX?立柱定心板

規格

30.0*16.0*8.5mm
材質

7075鋁合金
重量

8.5g
產品描述

螺孔類型：M4*1處，?4.5*8.9mm (沉頭孔)
型號： PDX1-A

規格：兼容?1英寸鏡架

工程圖：點擊下載

對比：

單價：￥37

發貨日期：當天

購物車：

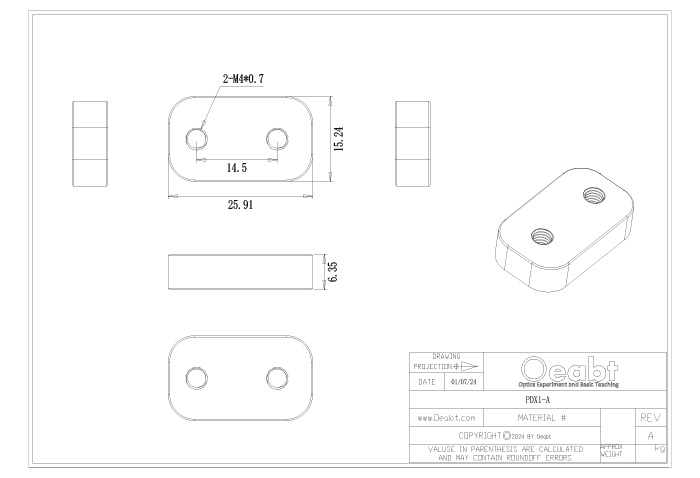

PDX1-A 固定式定心板

規格

25.9*15.2*6.4mm
材質

7075鋁合金
重量

6.1g
產品描述

螺孔類型：M4*2處
型號： PDX1-B

規格：兼容?1/2英寸和1英寸鏡架

工程圖：點擊下載

對比：

單價：￥37

發貨日期：當天

購物車：

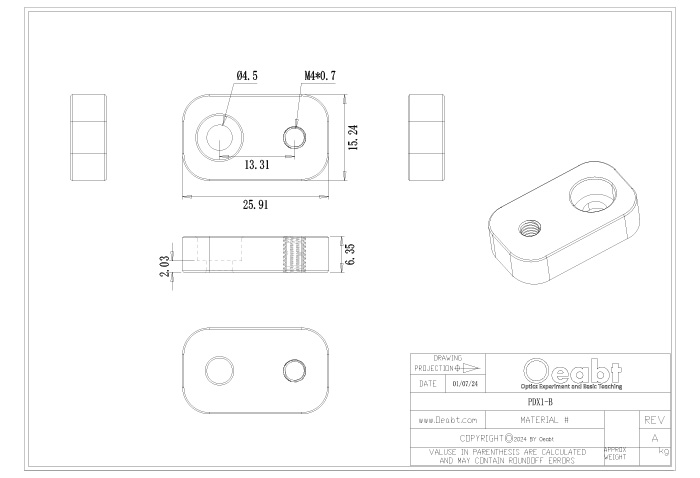

PDX1-B 固定式定心板

規格

25.9*15.2*6.4mm
材質

7075鋁合金
重量

5.5g
產品描述

螺孔類型：M4*1處，M4*1處 (沉頭孔)
型號： PDX2-A

規格：兼容?2英寸鏡架【沉孔】

工程圖：點擊下載

對比：

單價：￥37

發貨日期：當天

購物車：

PDX2-A 固定式定心板

規格

34.0*15.2*6.4mm
材質

7075鋁合金
重量

8.1g
產品描述

螺孔類型：M4*2處
