參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 實心不銹鋼構造；

? 兼容CFJP-S系列接桿，將其轉變成底座式接桿；

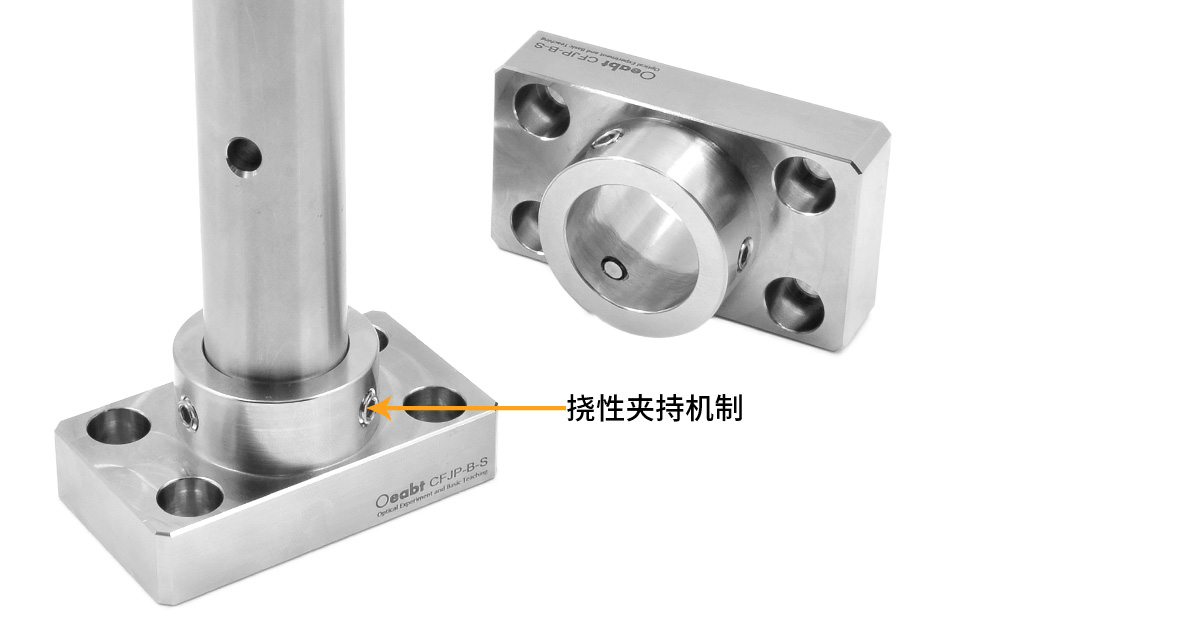

? 3點接觸式緊定螺絲，撓性夾持機制，顯著提高夾持穩定性；

? 底面開有沉頭孔，與平臺的接觸線提供更穩固的壓持力；

底座用于將CFJP-S系列 ?25mm的接桿安裝至底座，將其轉變成底座式接桿。使用側面的M6緊定螺絲驅動撓性夾持機制，接桿可旋轉360°。在高度調節方面，中空的底座允許接桿與光學平臺表面直接接觸，將接桿的高度調節最大化。相較于叉式壓板，CFJP-B-S接桿底座與平臺的接觸面更大，能提供的穩定性更佳。????

型號	CFJP-B-S
規格	70.040.030.0mm
限位孔	?25.1±0.1mm
沉頭孔	?6.5mm, 兼容M6螺絲
重量	297.3g
材質	304不銹鋼

示意圖

通用參數

產品描述

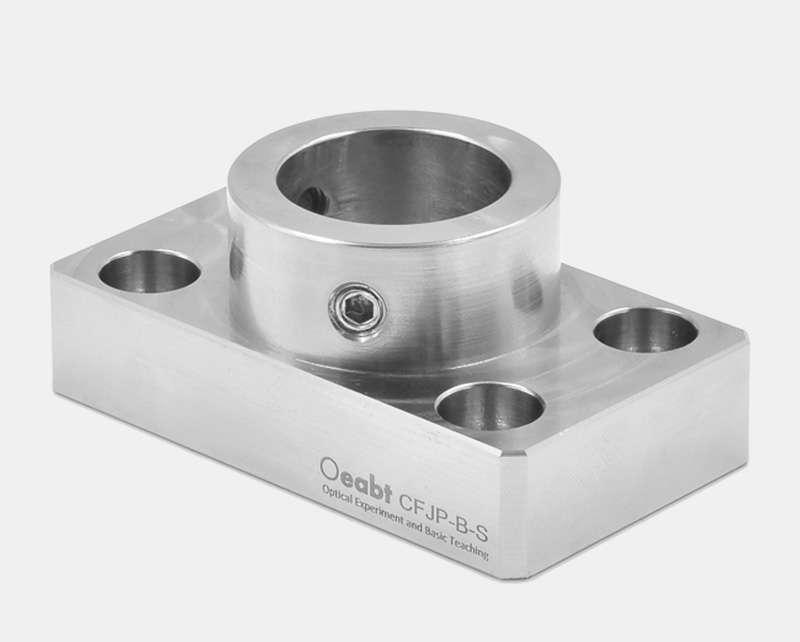

（1）底座采用實心304不銹鋼制成，用于將CFJP-S系列 ?25mm的接桿安裝至底座，將其轉變成底座式接桿。使用側面的M6緊定螺絲驅動撓性夾持機制，接桿可旋轉360°。在高度調節方面，中空的底座允許接桿與光學平臺表面直接接觸，將接桿的高度調節最大化。

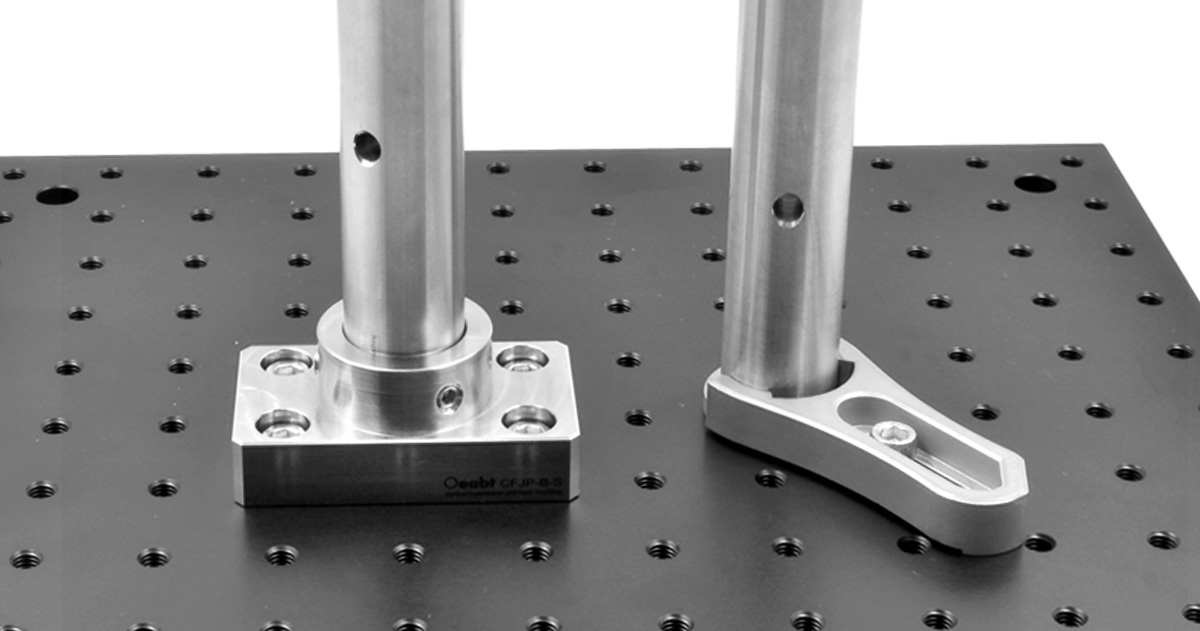

（2）相較于叉式壓板，CFJP-B-S接桿底座與平臺的接觸面更大，其平行度和垂直度加工公差在±0.05mm以內，能提供的穩定性更佳。且底面有4個沉頭安裝孔，定位完成之后，用附帶的M6柱頭螺絲擰緊固定至光學平臺或面包板上。

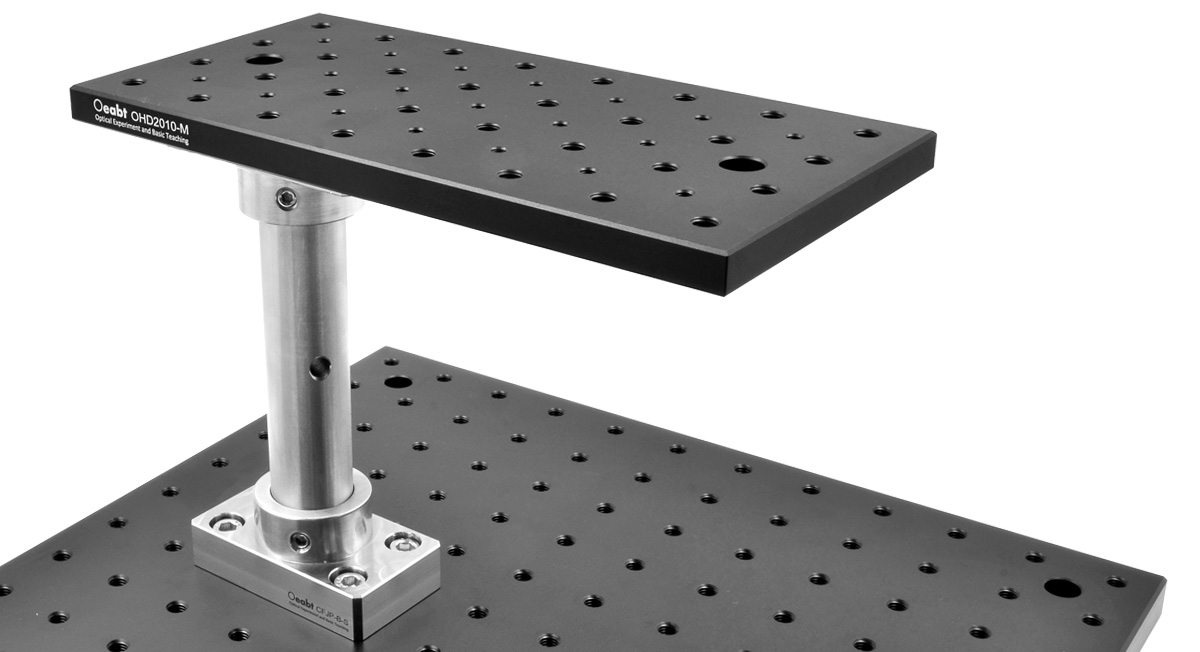

（3）在較為狹窄的光學平臺上，底座可實現二次搭載小型平臺，因其自身的實心構造質量，增強安裝穩定性，能承載的重力更為優良。以便充分利用光學面包板上的空間。

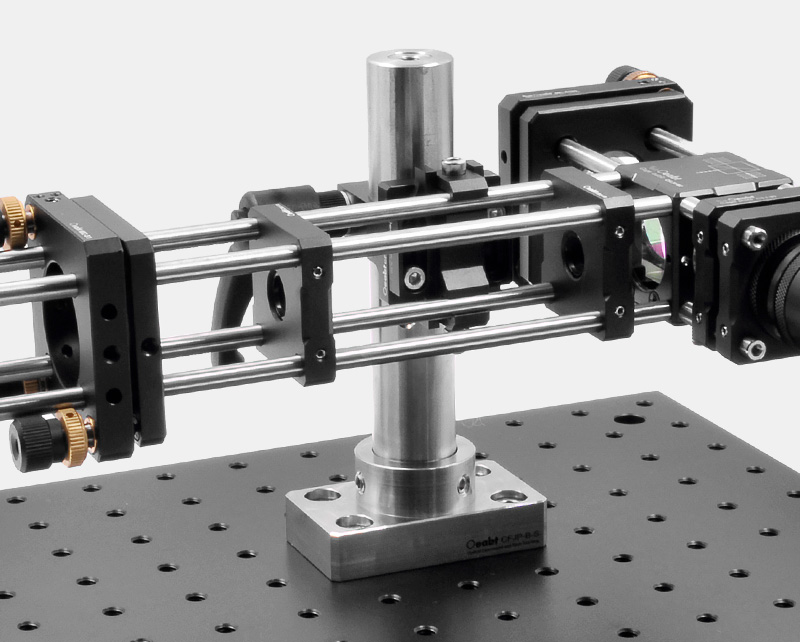

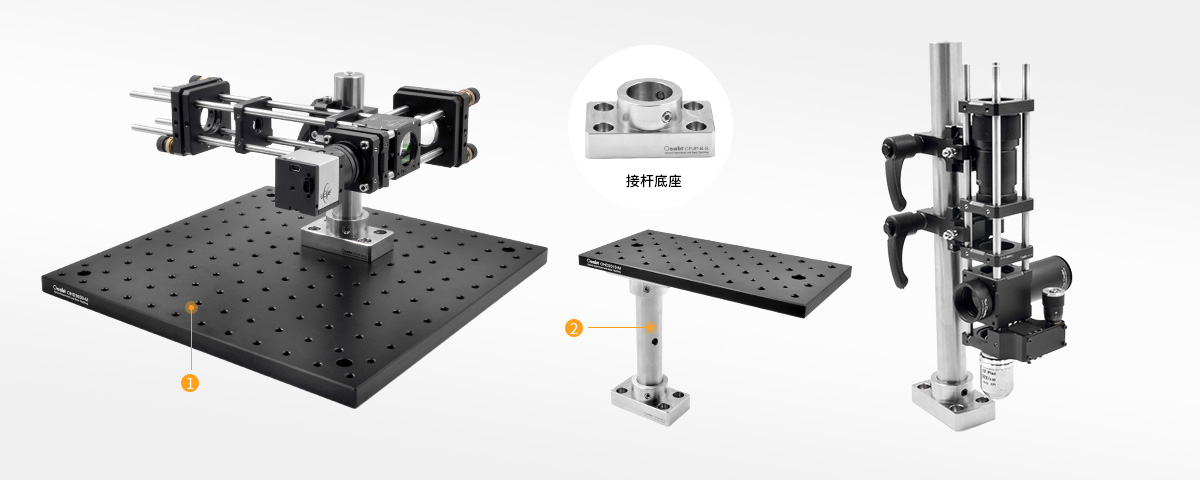

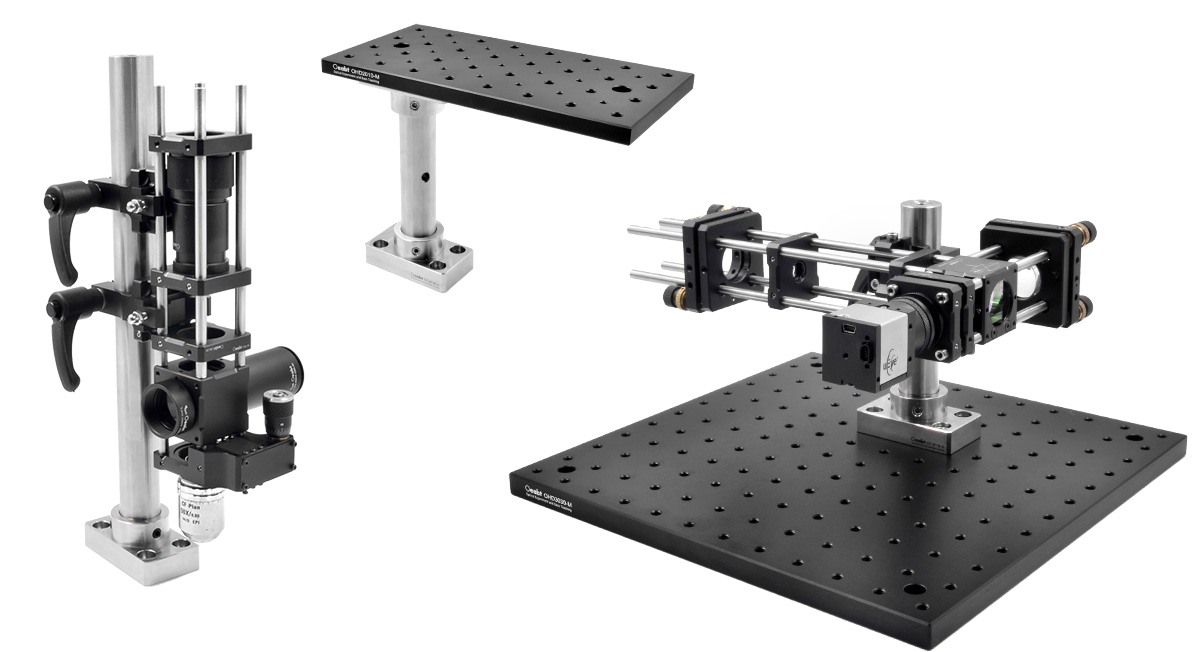

（4）應用示意

???OHD系列光學鋁制面包板點擊購買 >

???CFJP-S系列 ?25mm不銹鋼支桿點擊購買 >

Oeabt提供各種標準的、通用的、磁性的、對準和可調的底座和壓塊，可將不同的接桿、儀器和其他設備安裝到面包板或平臺上。

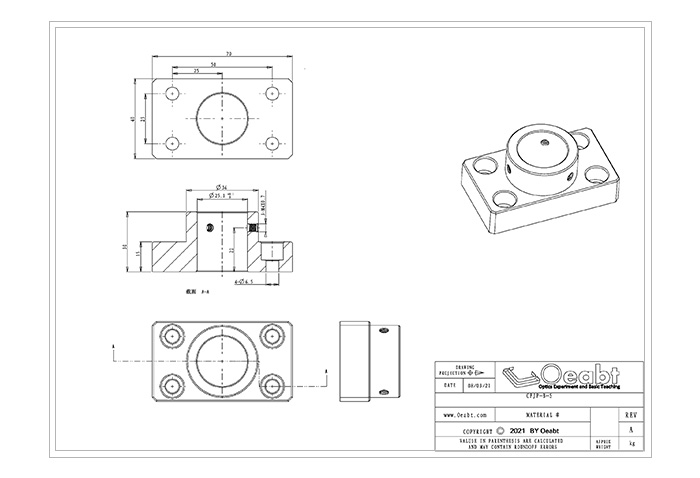

工程圖下載

CFJB-S STP文件

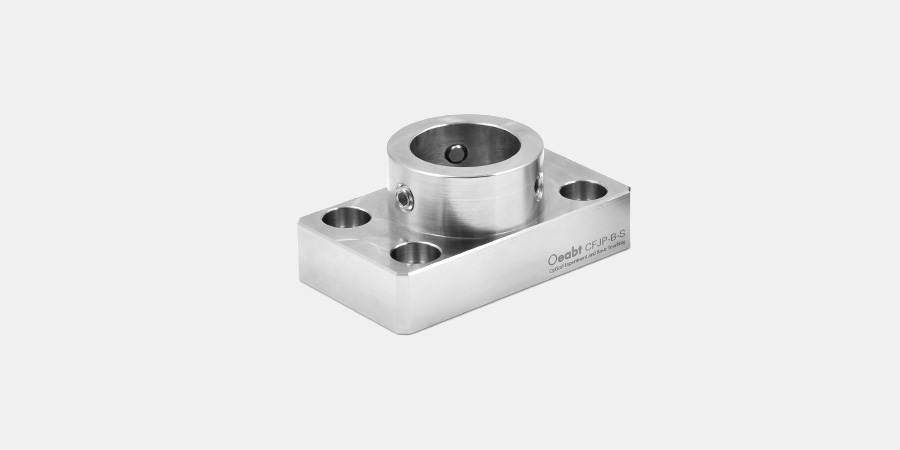

CFJP-B-S ?25mm接桿底座

? 實心不銹鋼構造；

? 兼容CFJP-S系列接桿，將其轉變成底座式接桿；

? 3點接觸式緊定螺絲，撓性夾持機制，顯著提高夾持穩定性；

? 底面開有沉頭孔，與平臺的接觸線提供更穩固的壓持力；

底座用于將CFJP-S系列 ?25mm的接桿安裝至底座，將其轉變成底座式接桿。中空的底座允許接桿與光學平臺表面直接接觸，將接桿的高度調節最大化。相較于叉式壓板，CFJP-B-S接桿底座與平臺的接觸面更大，能提供的穩定性更佳。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CFJP-B-S

規格： 70.0*40.0*30.0mm

工程圖：點擊下載

對比：

單價：￥250

發貨日期：當天

購物車：

CFJP-B-S 接桿底座

規格

70.0*40.0*30.0mm
材質

304不銹鋼
重量

297.3g
直徑

螺紋類型

產品描述

限位孔: ?25.1±0.1mm;
沉頭孔: ?6.5mm,兼容M6螺絲;
