低漂移系列
Low drift series
? 安裝和定位接桿、連接接桿套筒支架的理想選擇；
? 通過位于底部的M6沉頭安裝孔可以與接桿套筒相連接；
? 可用M6帽頭螺絲的間隙槽可以將其安裝到面包板或光學平臺上；
? 用陽極氧化鋁制造而成，并加工有底部凹槽，可以確保其安裝穩定性；

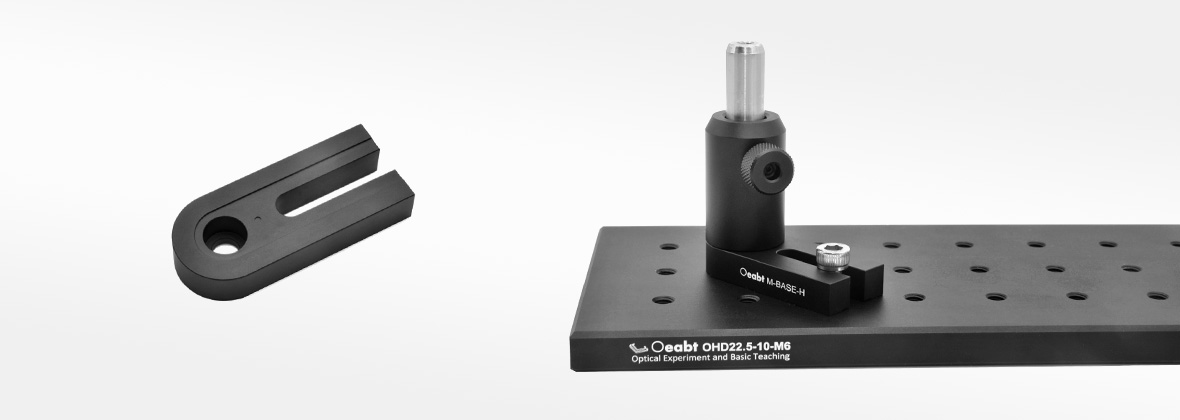

H型壓板可以充分利用光學面包板上的空間，可在提高穩定性的同時保證底座具有較小外形。壓板用于將接桿支架定位和緊固在光學平臺上。
|

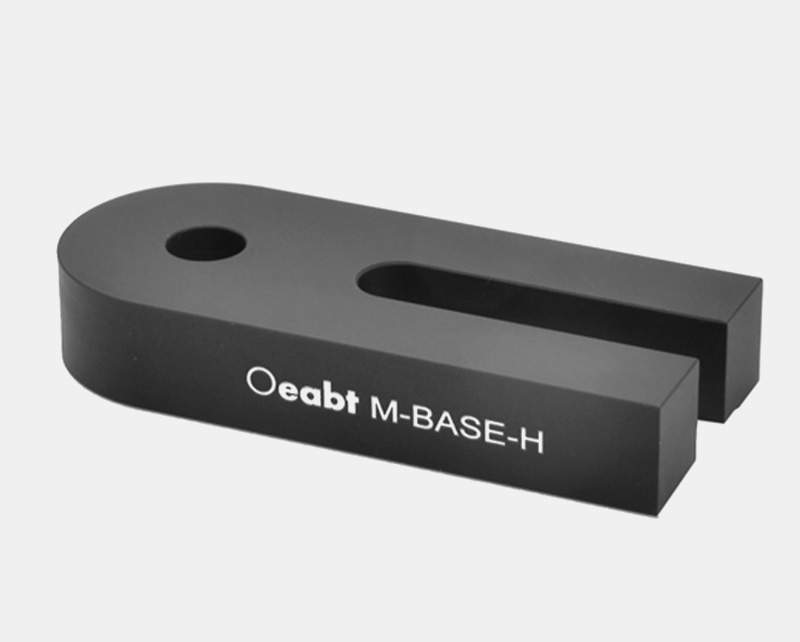

型號 |
M-BASE-H |
|
規格 |
58.4*25*10mm |
|
沉頭孔 |
M6 |
|
間隙槽 |
31.0*6.6mm |
|
重量 |
29.3g |
|
材質 |
7075鋁合金 |

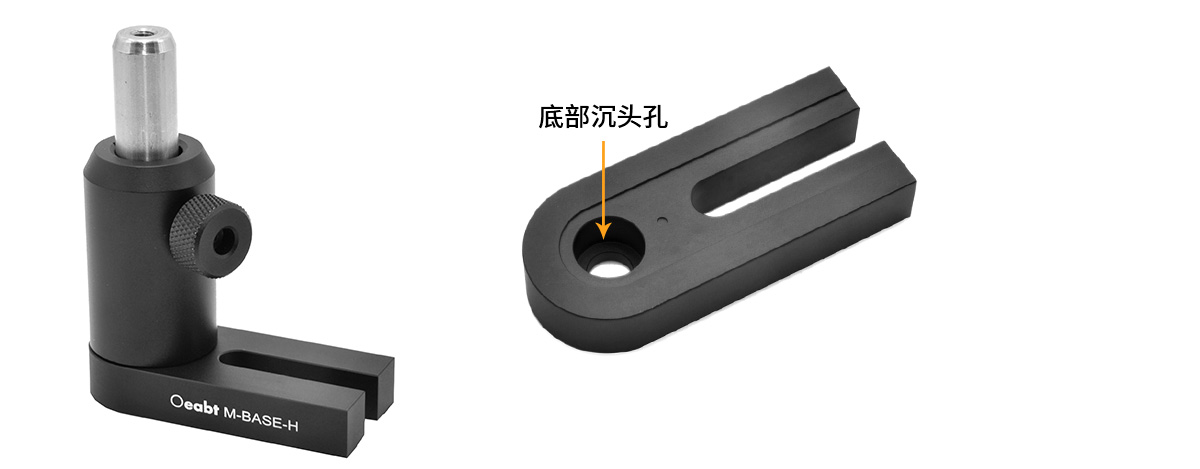

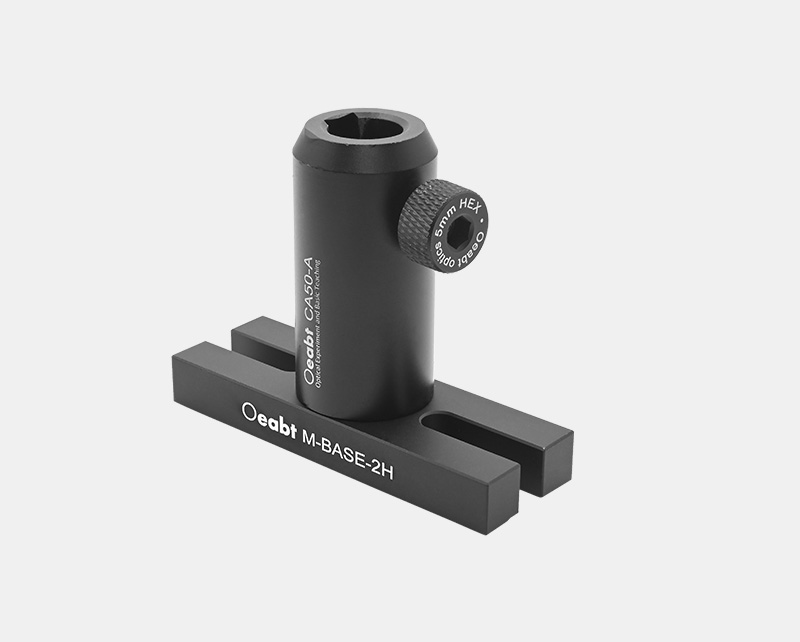

（1）H型壓板可以充分利用光學面包板上的空間，可在提高穩定性的同時保證底座具有較小外形。壓板用于將接桿支架定位和緊固在光學平臺上。接桿支架通過穿過底座底部沉頭孔的M6帽頭螺絲安裝固定。

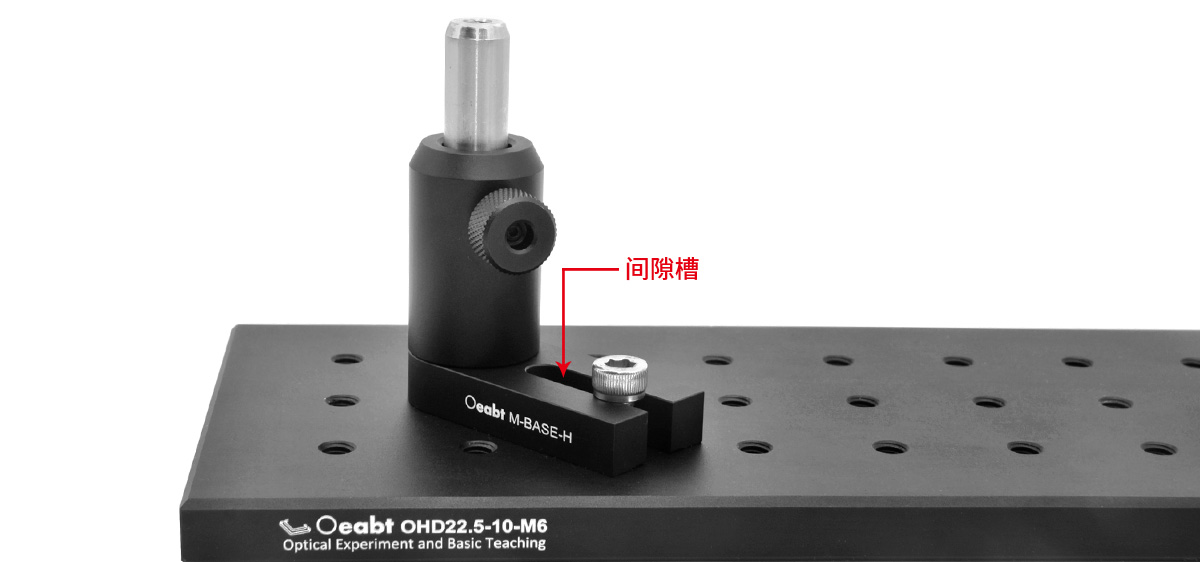

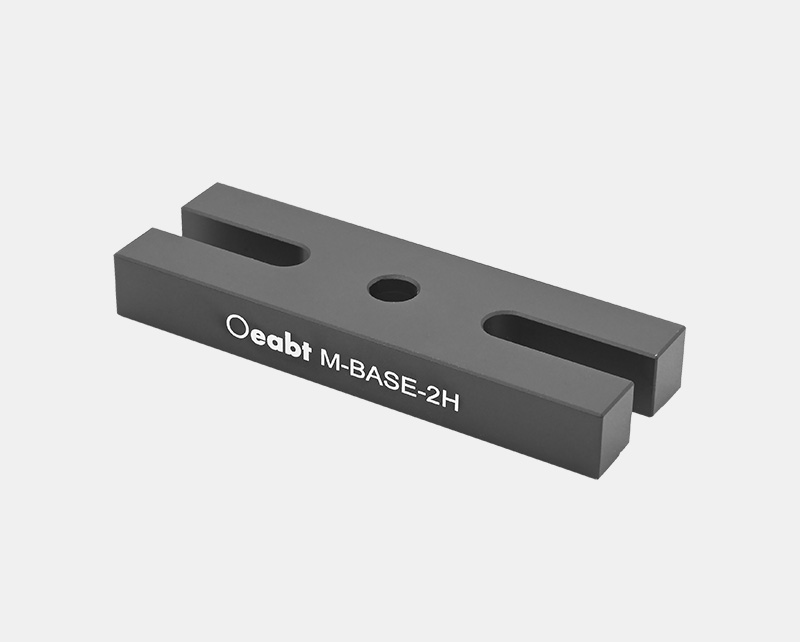

（2）壓板具有適用于光學平臺和面包板螺紋孔排列的寬6.6mm，長31mm的間隙槽，可以將其不受螺紋間距的樣式限制，沿任意方向安裝到面包板或光學平臺上。

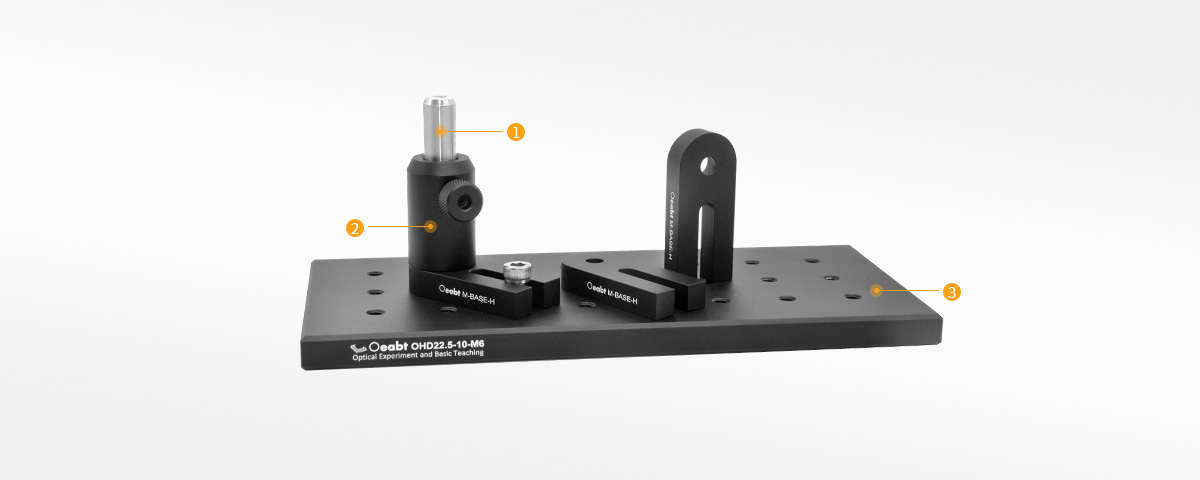

安裝和定位接桿、連接接桿套筒支架的理想選擇。
? 安裝和定位接桿、連接接桿套筒支架的理想選擇；
? 通過位于底部的M6沉頭安裝孔可以與接桿套筒相連接；
? 可用M6帽頭螺絲的間隙槽可以將其安裝到面包板或光學平臺上；
? 用陽極氧化鋁制造而成，并加工有底部凹槽，可以確保其安裝穩定性；
? 用于安裝和定位12mm接桿或接桿支架；
? 通過底部的沉頭孔安裝到接桿支架；
? 可用M6帽頭螺絲的間隙槽可以將其安裝到面包板或光學平臺上；
? 用陽極氧化鋁制造而成，并加工有底部凹槽，可以確保其安裝穩定性；
? 底部安裝了小磁體，以便在搭建過程中臨時固定組件，以防止意外移動；

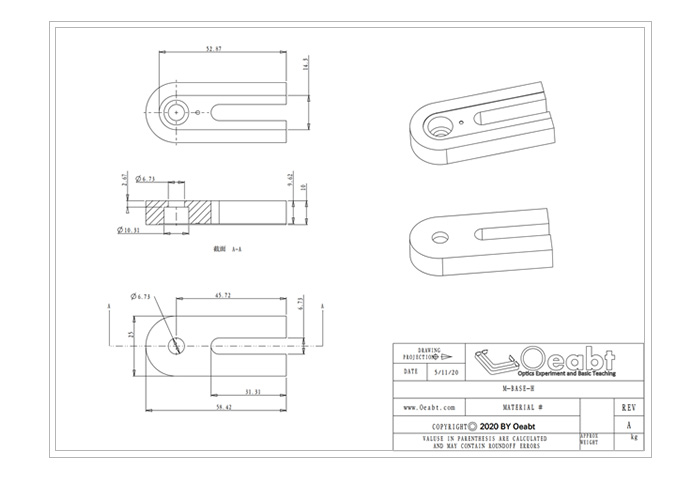

工程圖下載
