參數規格技術說明組裝應用舉例工程圖下載

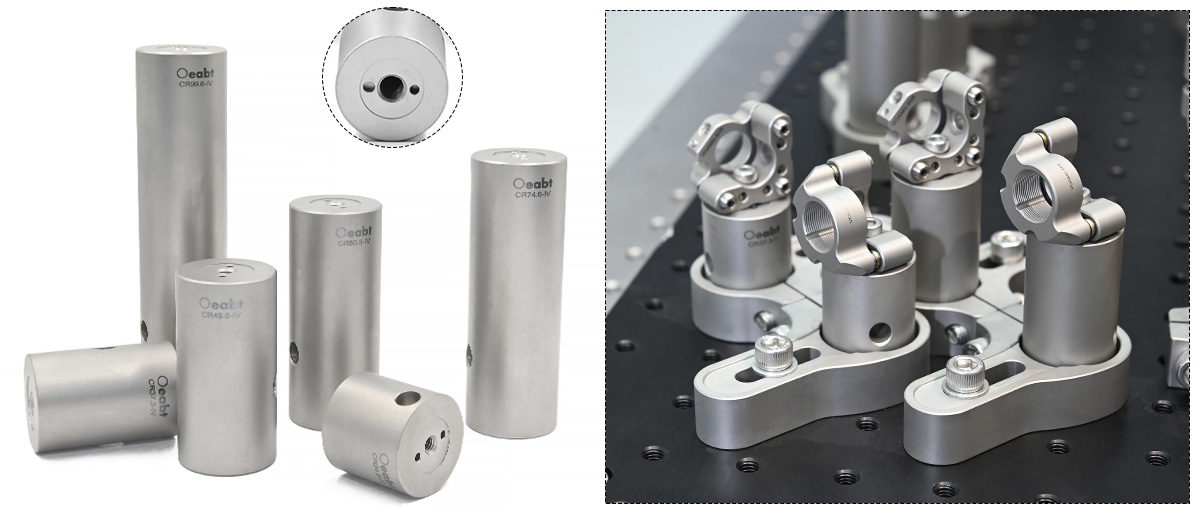

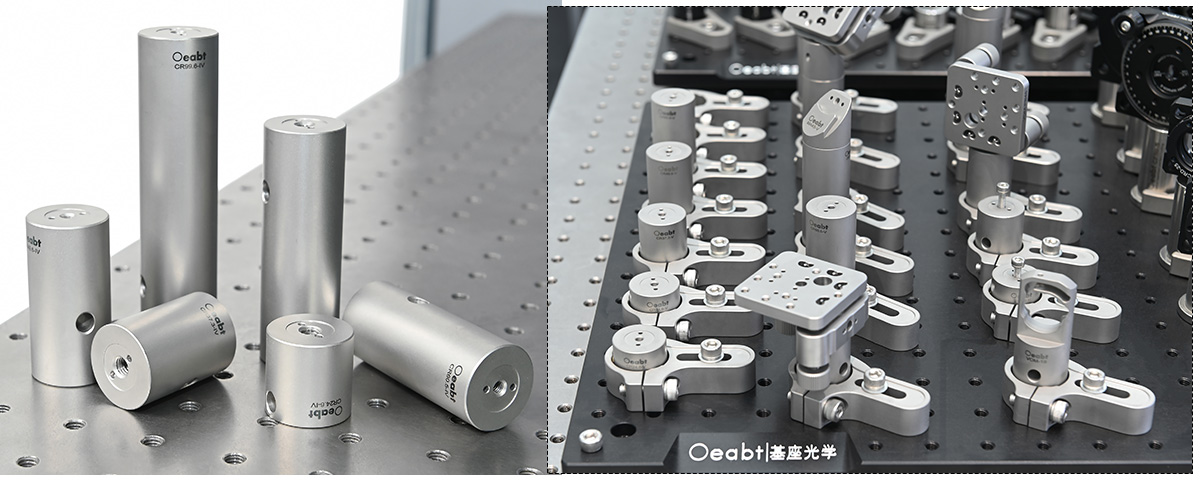

產品說明

? ?1英寸無磁不銹鋼構造；

? 用于安裝的光學調整架；

? 頂部M4螺孔，底部M6螺孔；

? 螺孔旁開有對準孔，可輔助精密安裝；

? 通過25°C的適當烘烤，兼容的真空可達10-6 Torr；

CR-IV系列接桿采用經過熱處理的不銹鋼制造，此工藝可消除溫度相關的內部應力，確保穩定性。

型號	高度	直徑	螺孔類型	重量	材質
CR24.6-IV	L=24.6mm	?25.4mm	一端M4一端M6	90.0g	304不銹鋼熱處理
CR37.3-IV	L=37.3mm			138.6g
CR49.6-IV	L=49.6mm			187.6g
CR60.5-IV	L=60.5mm			230.7g
CR74.6-IV	L=74.6mm			286.6g
CR99.6-IV	L=99.6mm			286.7g

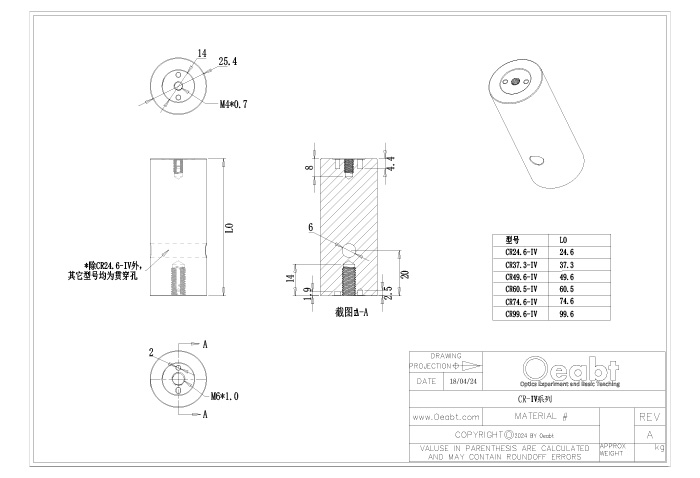

示意圖

通用參數

（1）CR-IV系列接桿采用經過熱處理的不銹鋼制造，此工藝可消除溫度相關的內部應力，確保穩定性。Oeabt所有低漂移系列的光學調整架、壓塊和45°轉接件均采用此材料，具有相對較低的熱膨脹系數（CTE）。

（2）每個接桿頂部均設有一個M4安裝孔，底部則有一個M6安裝孔。此外，每個中心螺孔兩側均設有用于對準的孔，可配合定位銷（不包含）使用，在系統中利用定位銷固定接桿和配件可以防止它們由于振動、移動或意外接觸導致的松動。

（3）距離底座20mm的位置設有一個?6mm對準孔，沿接桿的豎直中心線方向。此孔可與籠桿配合使用，實現多個安裝座的共同光軸對準。

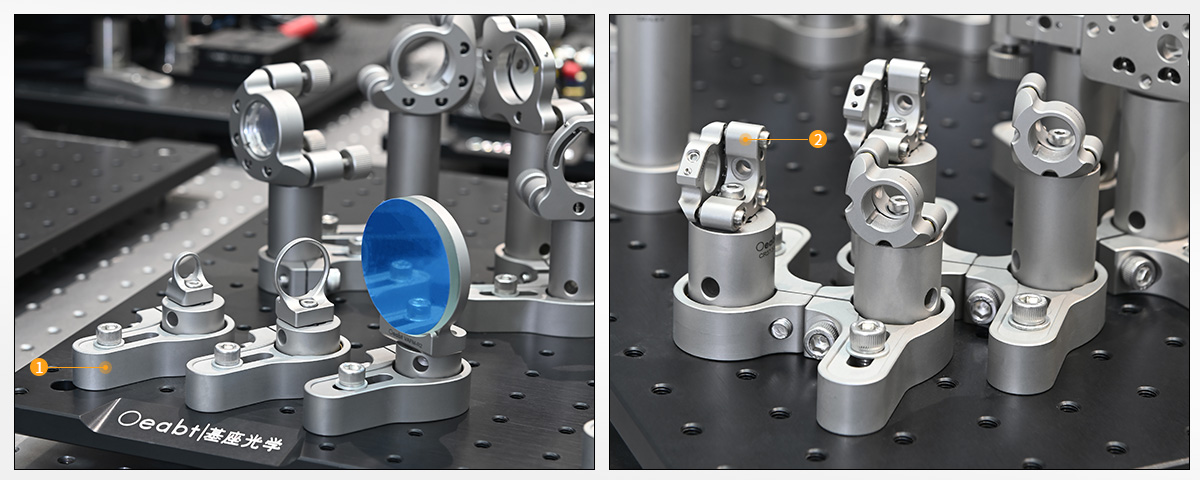

?CR-BASE系列無空隙壓塊點擊購買>

?VOAM3-S05 ?1/2英寸低漂移三軸調整鏡架?點擊購買>

CR-IV系列工程圖下載

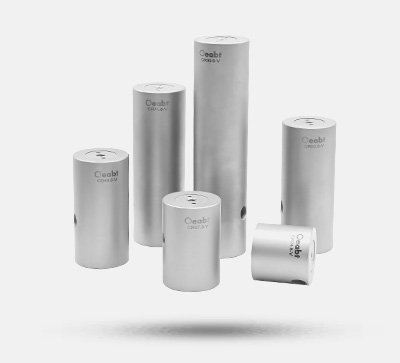

CR-IV系列 ?1英寸無磁不銹鋼接桿

? ?1英寸無磁不銹鋼構造；

? 用于安裝的光學調整架；

? 頂部M4螺孔，底部M6螺孔；

? 螺孔旁開有對準孔，可輔助精密安裝；

? 通過25°C的適當烘烤，兼容的真空可達10-6 Torr；

CR-IV系列接桿采用經過熱處理的不銹鋼制造，此工藝可消除溫度相關的內部應力，確保穩定性。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CR24.6-IV

規格：高度：24.6mm

工程圖：點擊下載

對比：

單價：￥169

發貨日期：當天

購物車：

CR24.6-IV ?1英寸無磁不銹鋼接桿

規格

高度：24.6mm
材質

304不銹鋼熱處理
端口孔徑

?25.4mm
重量

90.0g
產品描述

螺孔：一端M4一端M6
型號： CR37.3-IV

規格：高度：37.3mm

工程圖：點擊下載

對比：

單價：￥174

發貨日期：當天

購物車：

CR37.3-IV ?1英寸無磁不銹鋼接桿

規格

高度：37.3mm
材質

304不銹鋼熱處理
端口孔徑

?25.4mm
重量

138.6g
產品描述

螺孔：一端M4一端M6
型號： CR49.6-IV

規格：高度：49.6mm

工程圖：點擊下載

對比：

單價：￥189

發貨日期：當天

購物車：

CR49.6-IV ?1英寸無磁不銹鋼接桿

規格

高度：49.6mm
材質

304不銹鋼熱處理
端口孔徑

?25.4mm
重量

187.6g
產品描述

螺孔：一端M4一端M6
型號： CR60.5-IV

規格：高度：60.5mm

工程圖：點擊下載

對比：

單價：￥194

發貨日期：當天

購物車：

CR60.5-IV ?1英寸無磁不銹鋼接桿

規格

高度：60.5mm
材質

304不銹鋼熱處理
端口孔徑

?25.4mm
重量

230.7g
產品描述

螺孔：一端M4一端M6
型號： CR74.6-IV

規格：高度：74.6mm

工程圖：點擊下載

對比：

單價：￥202

發貨日期：當天

購物車：

CR74.6-IV ?1英寸無磁不銹鋼接桿

規格

高度：74.6mm
材質

304不銹鋼熱處理
端口孔徑

?25.4mm
重量

286.6g
產品描述

螺孔：一端M4一端M6
型號： CR99.6-IV

規格：高度：99.6mm

工程圖：點擊下載

對比：

單價：￥220

發貨日期：當天

購物車：

CR99.6-IV ?1英寸無磁不銹鋼接桿

規格

高度：99.6mm
材質

304不銹鋼熱處理
端口孔徑

?25.4mm
重量

286.7g
產品描述

螺孔：一端M4一端M6
