參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 兩軸調節，調節器：M5*0.25；

? ±5°角度調節，精度19.68mrad/rev；

? 兼容安裝?0.5英寸的光學元件； SM05（0.535”-40）內螺紋，可安裝厚度≤6.25mm的光元件；

? 底部M4沉孔，便于將調整架固定到接桿上；

低漂移調整架由經過熱處理的不銹鋼制成，相比其它光學調整架具有較高的耐用性和溫度性能。

型號	VOAM2-T05
規格	25.425.421.6mm
調節范圍	±5°角度調節，精度19.68mrad/rev
中心孔徑	SM05（0.535”-40）內螺紋
安裝鏡片	?0.5英寸，厚度≤6.25mm
重量	32.5g
材質	304不銹鋼熱處理

示意圖

通用參數

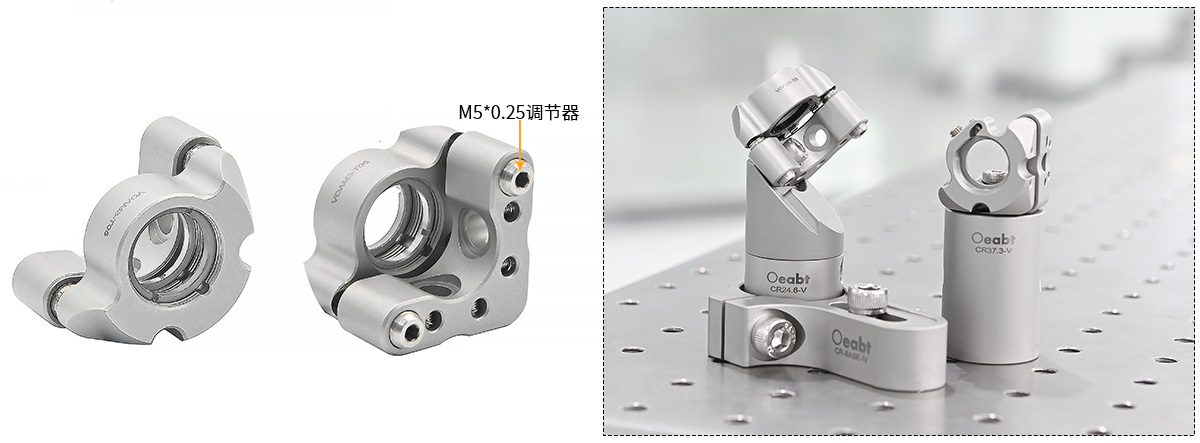

（1）低漂移調整架由經過熱處理的不銹鋼制成，相比其它光學調整架具有較高的耐用性和溫度性能，采用2個M5*0.25調節器，用2mm六角扳手調整實現高分辨率的±5°俯仰調節。

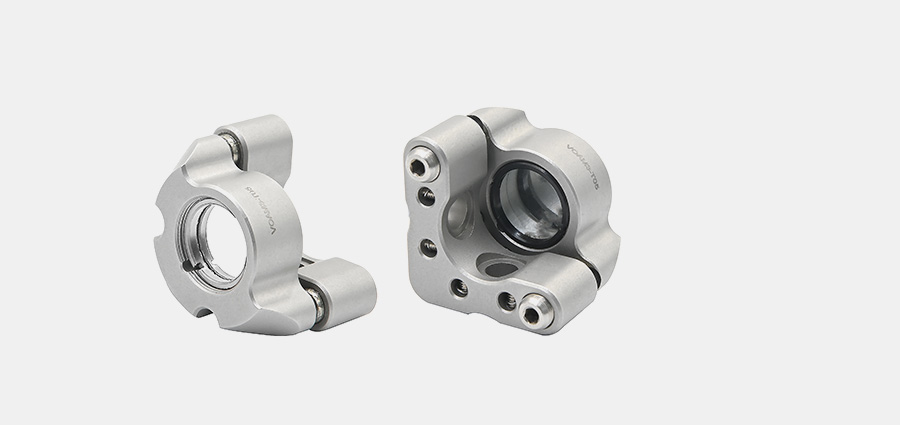

（2）調整架安裝孔徑為SM05（0.535”-40)）螺孔，附帶2個SM05卡環，用于安裝厚度≤6.25m的?12.7mm光學元件或其它SM05螺紋組件。

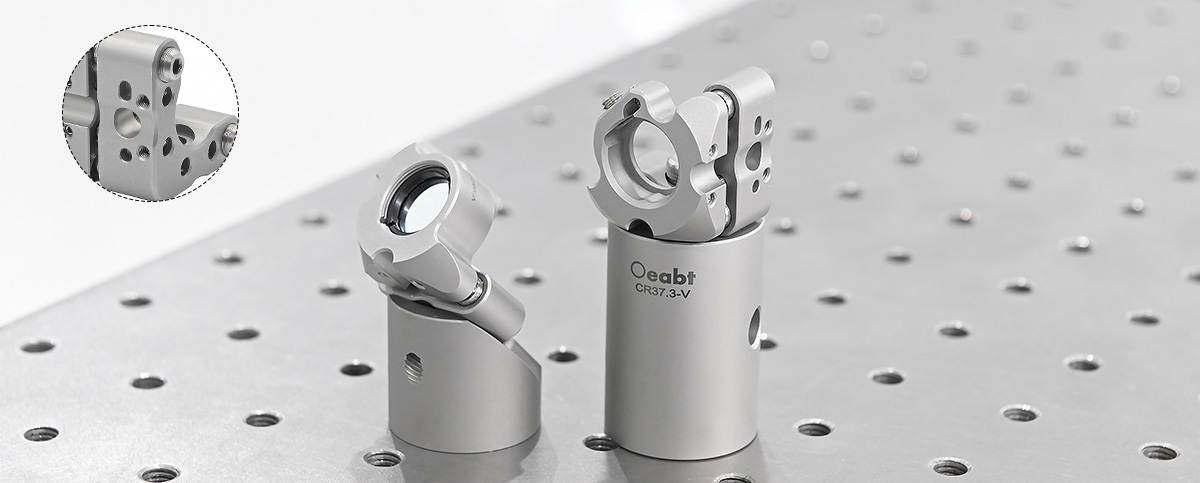

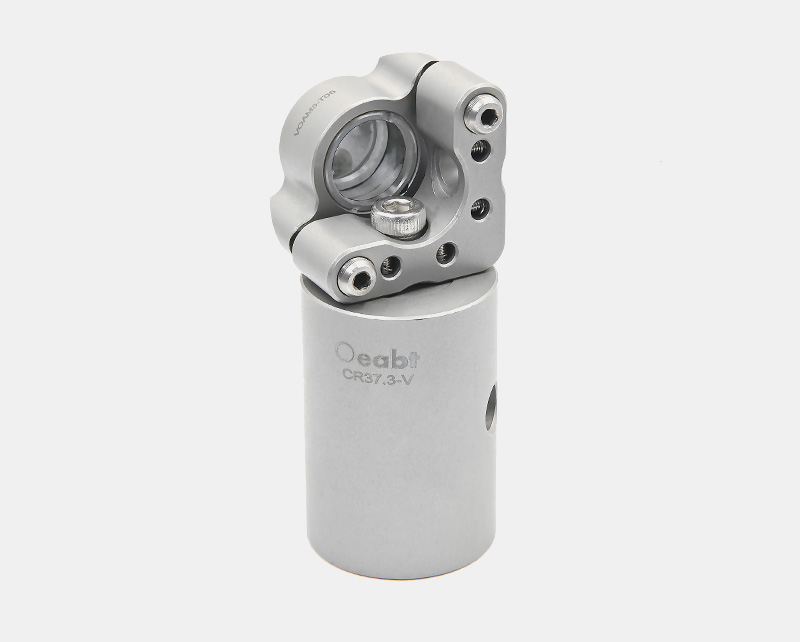

（3）通過淺層的兩處M4沉頭孔可將調整架固定到低漂移系列的無磁不銹鋼接桿上，當用于自定義安裝配置時，可以利用沉頭孔兩側的?2.01mm對銷孔來進行精密定位。

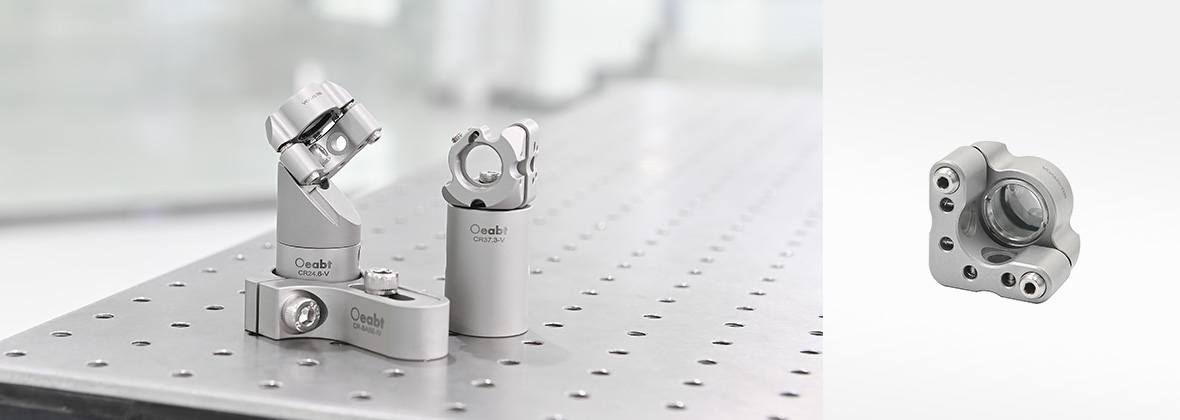

VOAM2-T05 ?1/2英寸低漂移兩軸鏡架

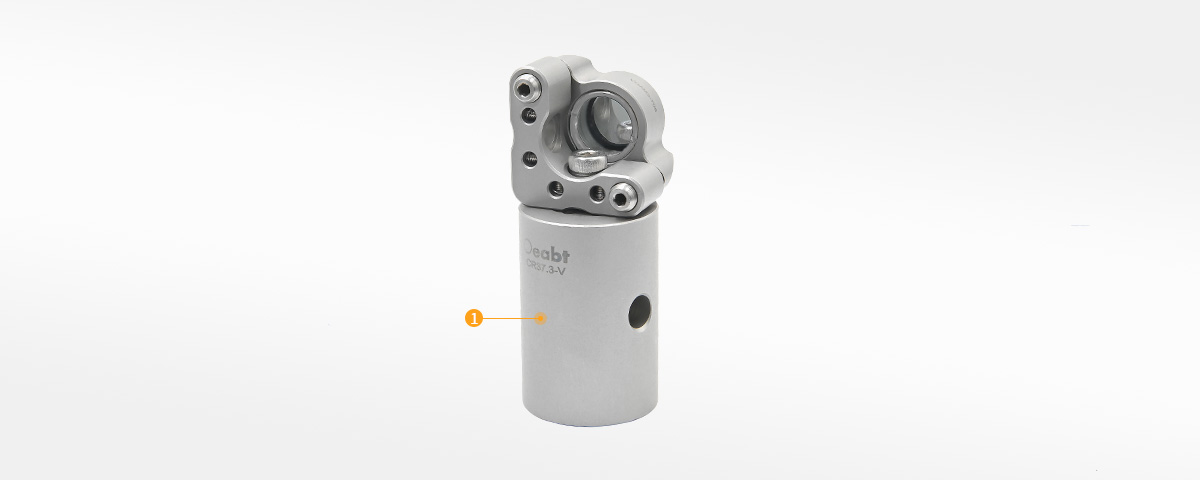

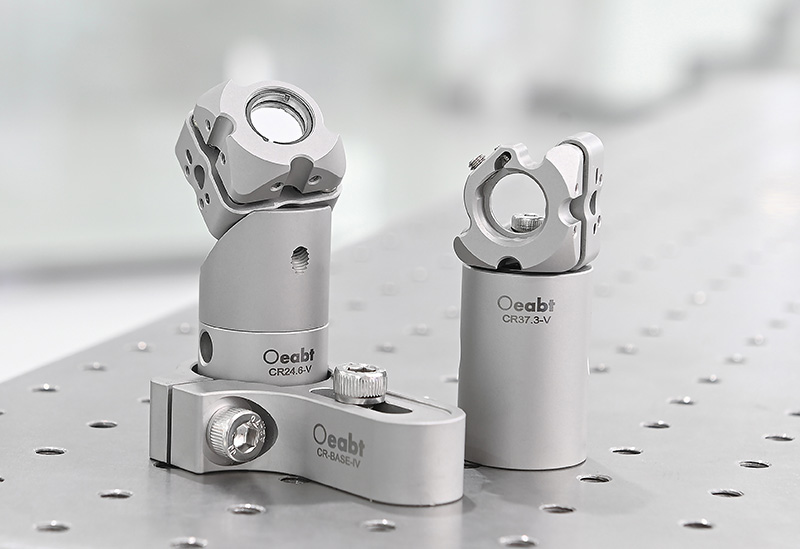

?CR-V系列 ?25mm無磁不銹鋼接桿點擊購買>

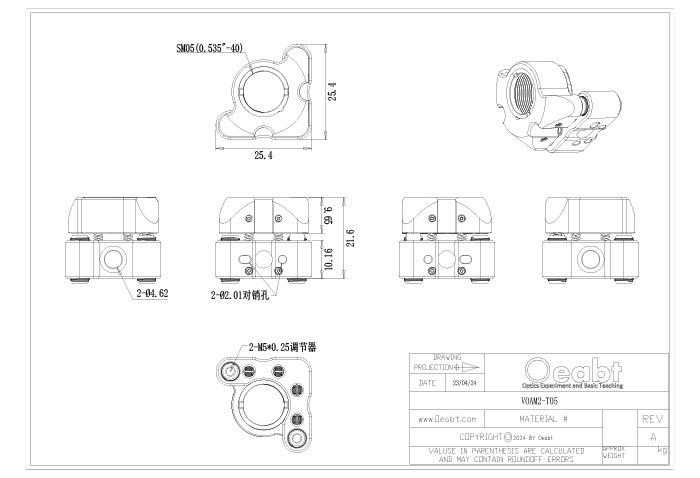

VOAM2-T05 工程圖下載

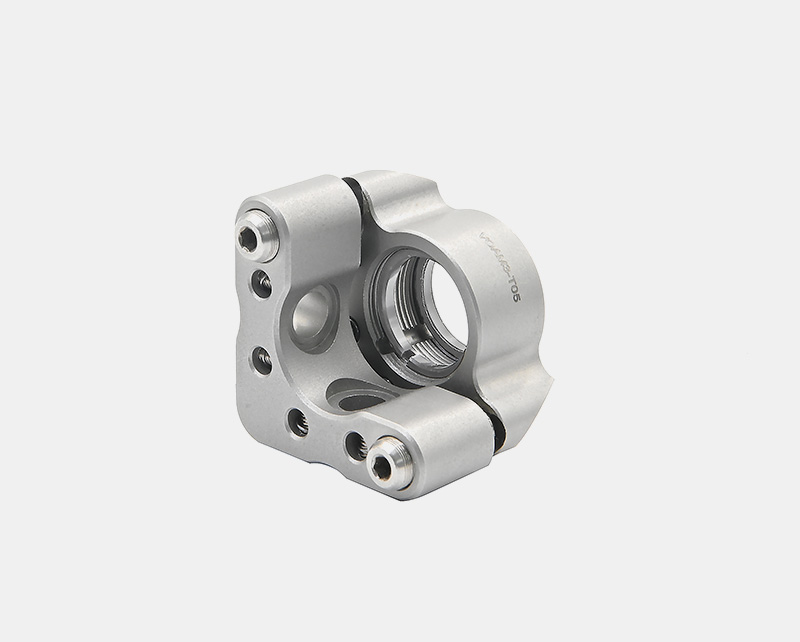

VOAM2-T05 ?1/2英寸低漂移兩軸鏡架

? 兩軸調節，調節器：M5*0.25；

? ±5°角度調節，精度19.68mrad/rev；

? 兼容安裝?0.5英寸的光學元件； SM05（0.535”-40）內螺紋，可安裝厚度≤6.25mm的光元件；

? 底部M4沉孔，便于將調整架固定到接桿上；

低漂移調整架由經過熱處理的不銹鋼制成，相比其它光學調整架具有較高的耐用性和溫度性能.

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： VOAM2-T05

規格： 25.4*25.4*21.6mm

工程圖：點擊下載

對比：

單價：￥772

發貨日期：當天

購物車：

VOAM2-T05 ?1/2英寸低漂移兩軸鏡架

規格

25.4*25.4*18.0mm
材質

304不銹鋼熱處理
端口孔徑

SM05（0.535”-40）內螺紋
重量

32.5g
產品描述

調節范圍：±5°角度調節，精度19.68mrad/rev；
安裝鏡片：?0.5英寸，厚度≤6.25mm；
