低漂移系列
Low drift series
? 一體式的安裝座設計，用于?19mm的光學元件；
? 50 mm的光束高度，以柱軸為中心的光學面；
? 底部開有M6螺孔，便于安裝固定至臺面；
? 在25℃環境下，適用于10-6 Torr高真空環境；

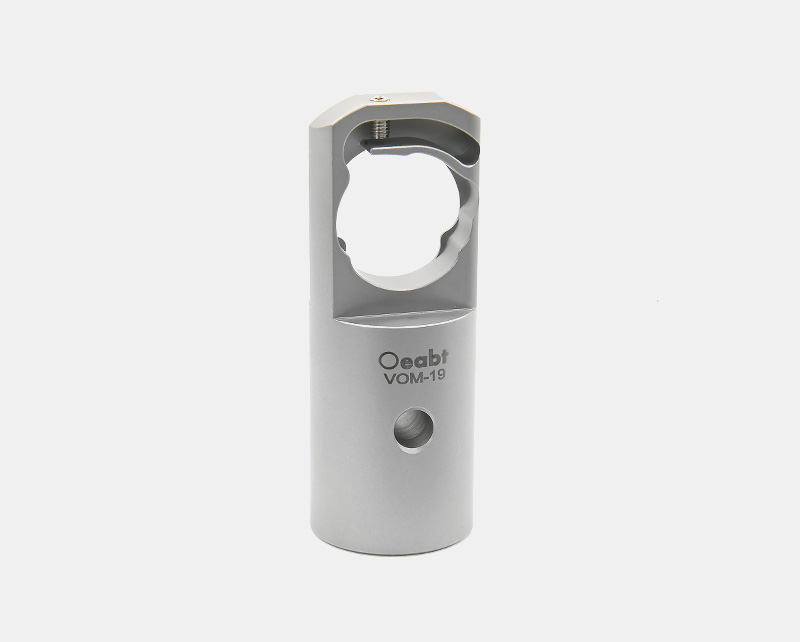

VOM-19安裝座經單件熱處理的不銹鋼制造，通過最小化組件內部接口數量的方式，有效減少了部件隨時間的徐變形，提高穩定性。
| 型號 | VOM-19 |
| 規格 |
?25.4*67.5mm |
| 安裝孔徑 |
兼容?19mm，厚≤6mm的光學元件 |
| 光軸高度 |
50mm |
| 螺孔類型 |
M6*1處、?2.01*2處（對銷孔） |
| 重量 |
152.9g |
| 材質 |
304不銹鋼熱處理 |

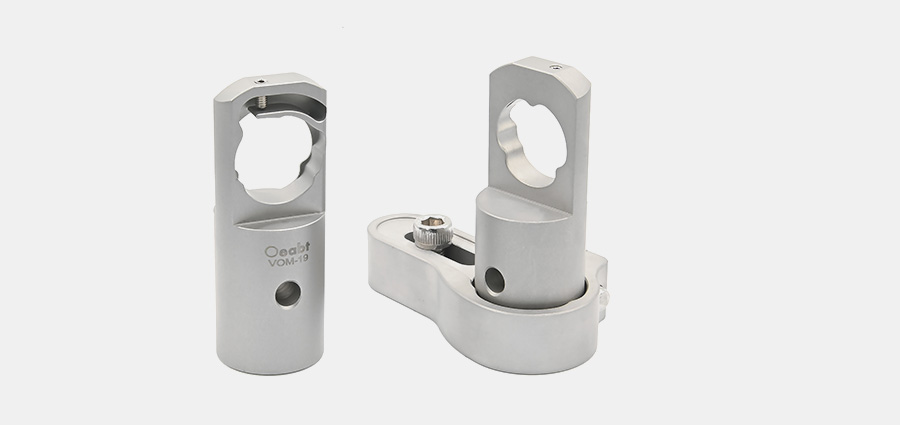

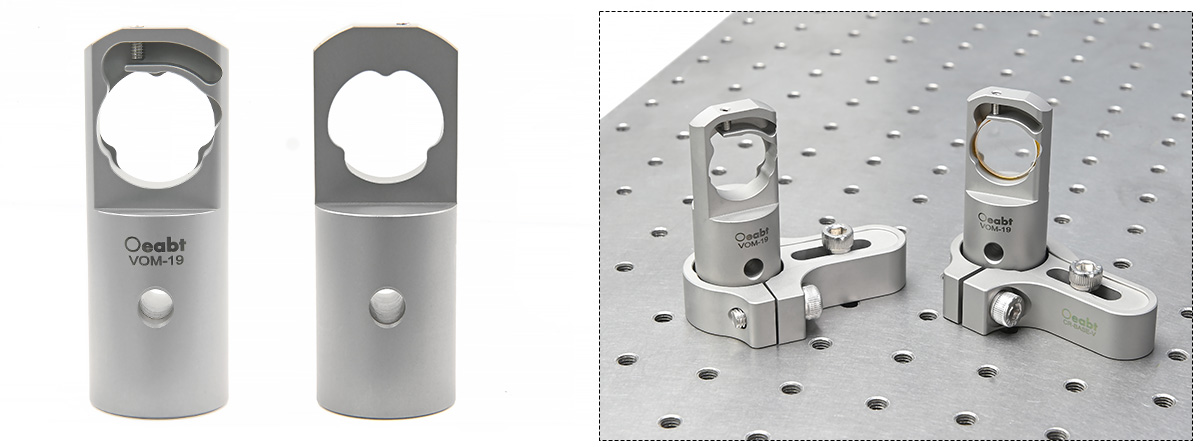

（1）VOM-19安裝座經單件熱處理的不銹鋼制造，通過最小化組件內部接口數量的方式，有效減少了部件隨時間的徐變形，提高穩定性。安裝座用于固定安裝厚度≤6 mm、?19 mm的反射鏡，較小的體積使這些安裝座非常適合需減小系統尺寸或在受限空間裝置中使用。
?

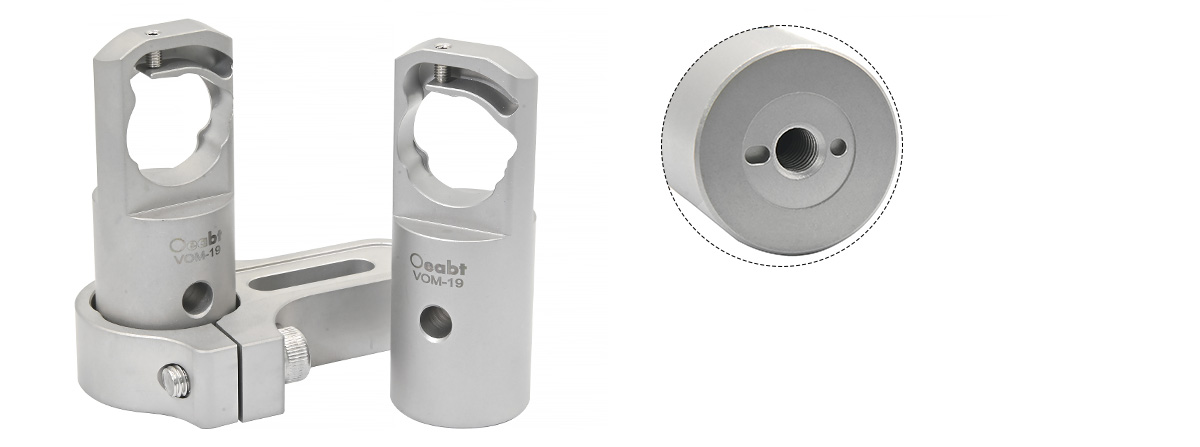

（2）安裝座自帶接桿底座，光軸高度在50mm。底部開有1個M6螺孔和2個?2mm的對準銷孔，可實現直接、精準地在安裝系統中。
?

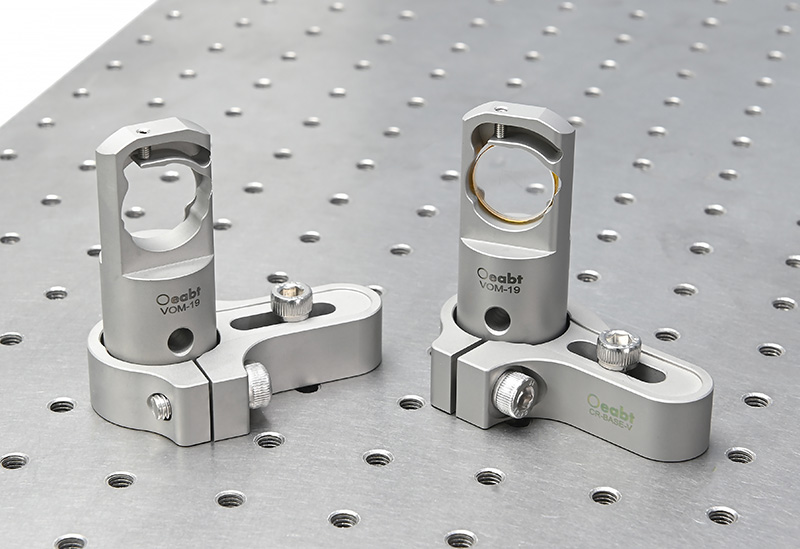

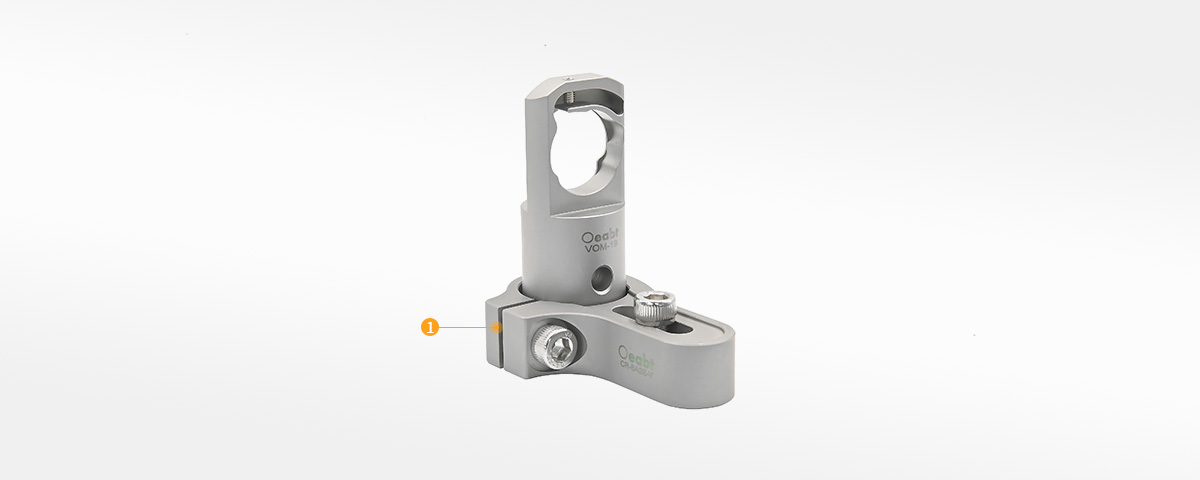

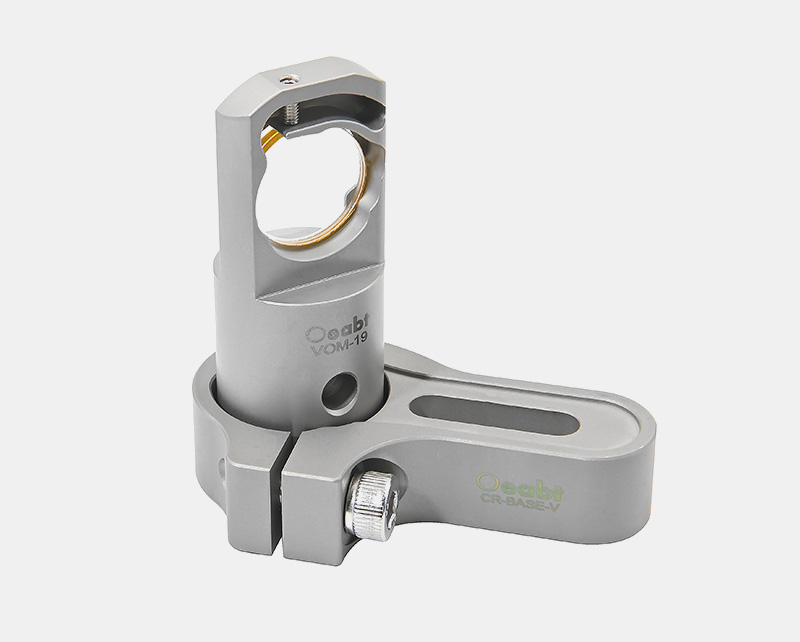

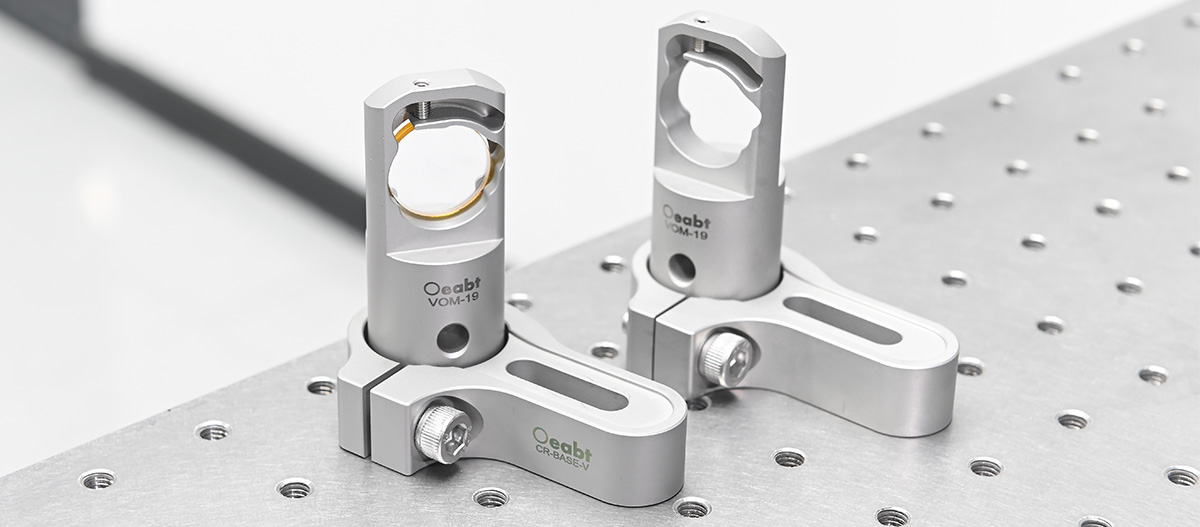

（3）利用CR-BASE-IV無間隙壓塊可將安裝座固定到光學平臺上，與標準壓塊不同的是，壓塊的頂部和底部具有平坦面，在固定接桿到平臺時，能減小與接桿安裝時產生的間隙，從而大程度地減少或消除平臺變形。
? 一體式的安裝座設計，用于?19mm的光學元件；
? 50 mm的光束高度，以柱軸為中心的光學面；
? 底部開有M6螺孔，便于安裝固定至臺面；
? 在25℃環境下，適用于10-6 Torr高真空環境；

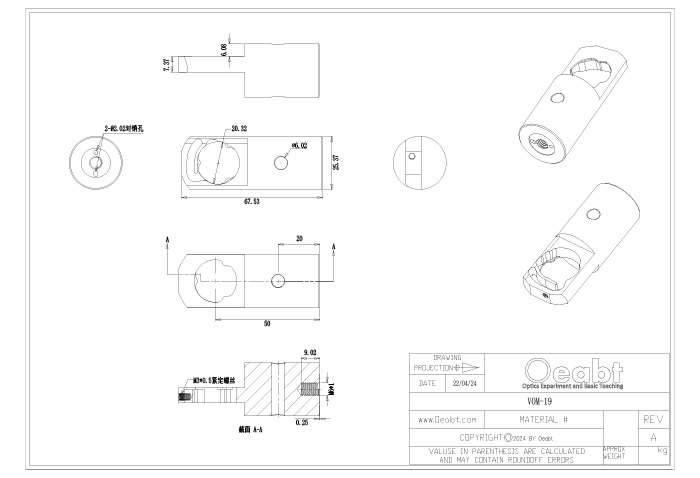

VOM-19 工程圖下載
