低漂移系列
Low drift series

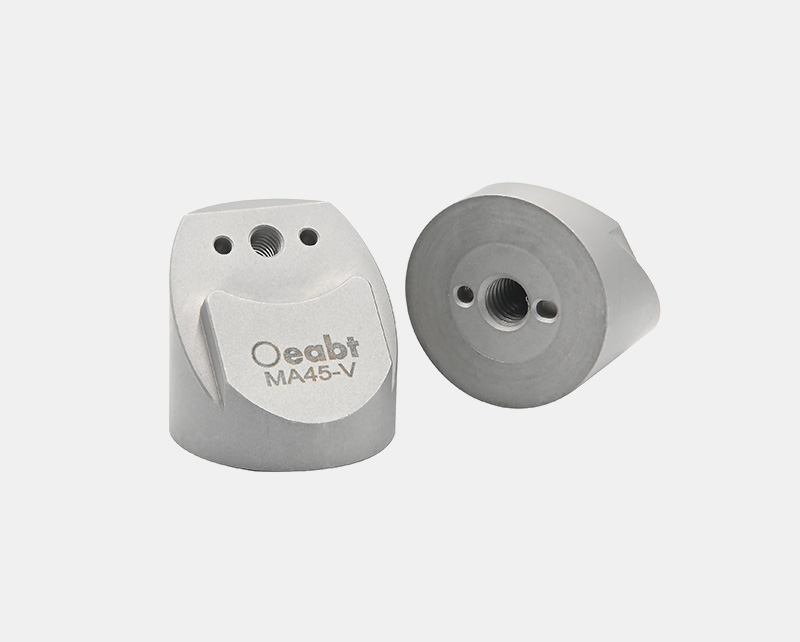

? 可45°角安裝兼容低漂移系列的光學調整架； 在25℃環境下，適用于10-6 Torr高真空環境； 安裝斜面開有M4螺孔，底部安裝有M6螺孔； 對準定位稍，便于在系統中精準安裝； 經熱處理的304不銹鋼材料；

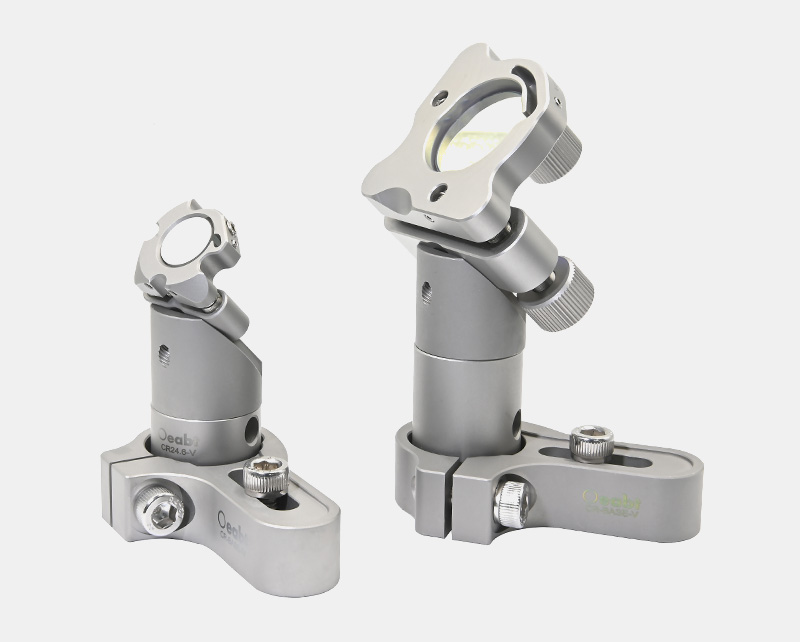

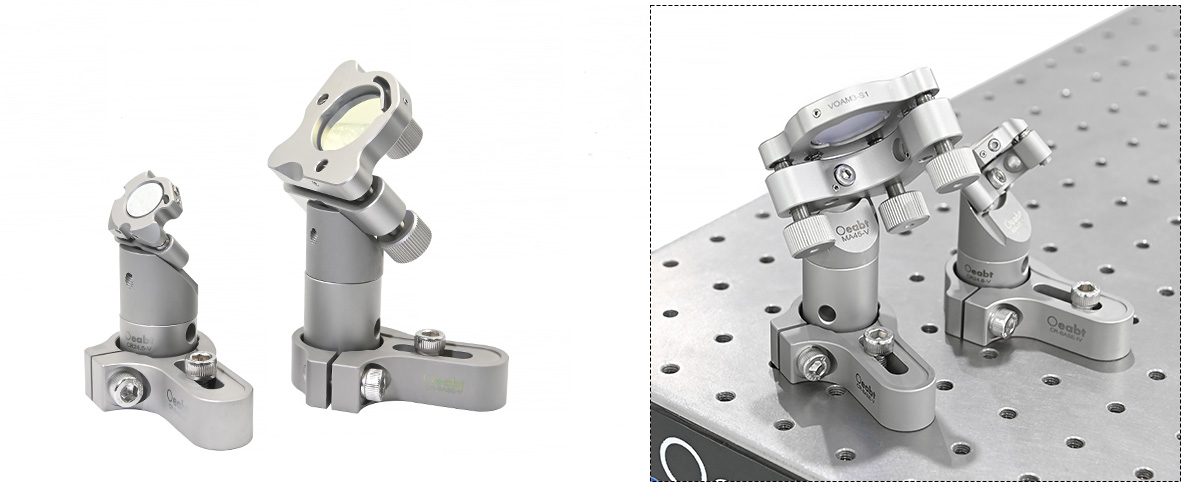

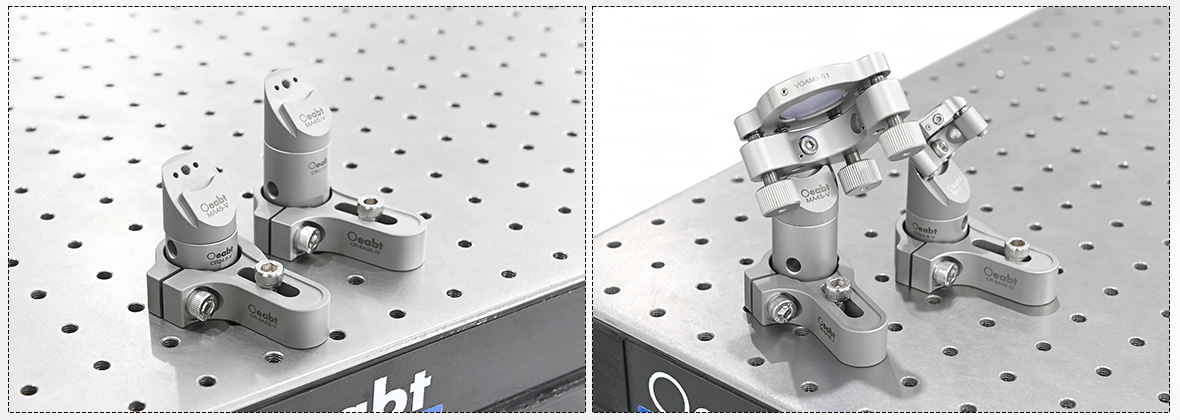

MA45-V可相對于光學平臺、面包板或工作臺以45°角安裝光學調整架。
| 型號 |
MA45-V |
| 規格 |
?25*23.0mm |
| 安裝角度 |
45°安裝 |
| 螺孔類型 |
M4*1處，M6*1處 |
| 重量 |
56.4g |
| 材質 |
304不銹鋼熱處理 |
（1）MA45-V可相對于光學平臺、面包板或工作臺以45°角安裝光學調整架。轉接件由熱處理后的303不銹鋼制成，這種材料具有相對低的低熱膨脹系數(CTE) ，材料經熱處理后可消除內部應力，避免引起熱滯現象。因此，我們建議匹配安裝時使用同系列的低漂移組件。
?

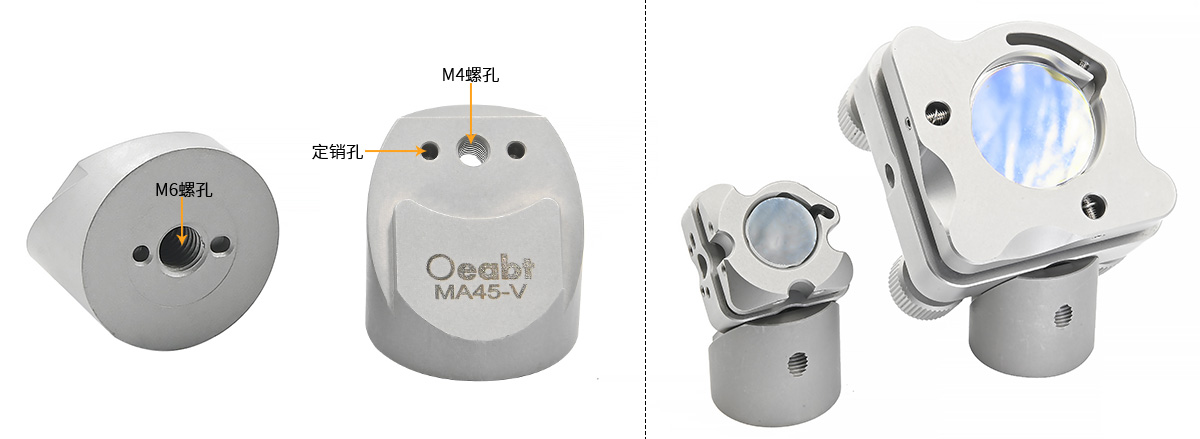

（2）45°的安裝斜面上設有一個M4螺孔，用于固定光學調整架。而底部的M6螺孔可以將轉接件固定到接桿上。螺孔旁均開有2個?2mm對準定位銷孔，用于調整架和接桿的精確安裝。
? 可45°角安裝兼容低漂移系列的光學調整架； 在25℃環境下，適用于10-6 Torr高真空環境； 安裝斜面開有M4螺孔，底部安裝有M6螺孔； 對準定位稍，便于在系統中精準安裝； 經熱處理的304不銹鋼材料；

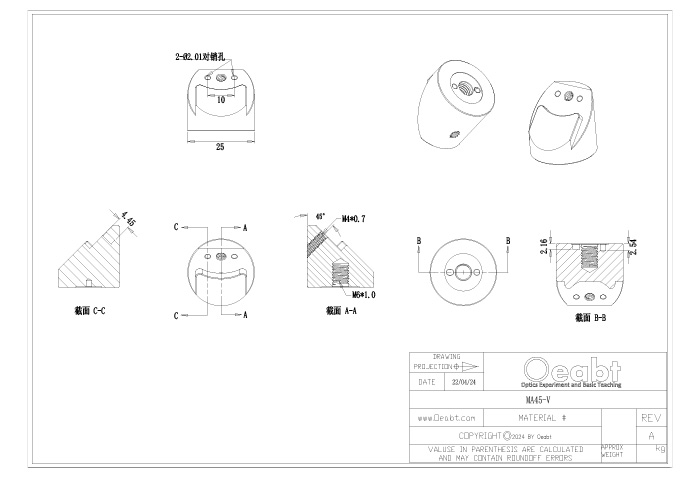

MA45-V 工程圖下載
