參數規格技術說明組裝應用舉例工程圖下載

產品說明

? 三軸調節，調節器：M6*0.35；

? ±4°角度調節，精度14.13mrad/rev；

? 螺孔款可安裝厚度≤8.75mm的光元件，而平滑孔款不受光元件厚度限制；

? M4沉孔設計，用于接桿安裝；

低漂移調整架由經過熱處理的不銹鋼制成，相比其它光學調整架具有較高的耐用性和溫度性能。

型號	VOAM3-T1	VOAM3-S1
規格	49.649.628.8mm	49.549.523.7mm
調節范圍	±4°角度調節，精度14.13mrad/rev
中心孔徑	SM1（1.035”-40）內螺紋	?26.0mm
安裝鏡片	?1英寸，厚度≤8.75mm	?1英寸
螺孔類型	M4*2處（沉頭孔）
重量	229.8g	210.0g
材質	304不銹鋼熱處理

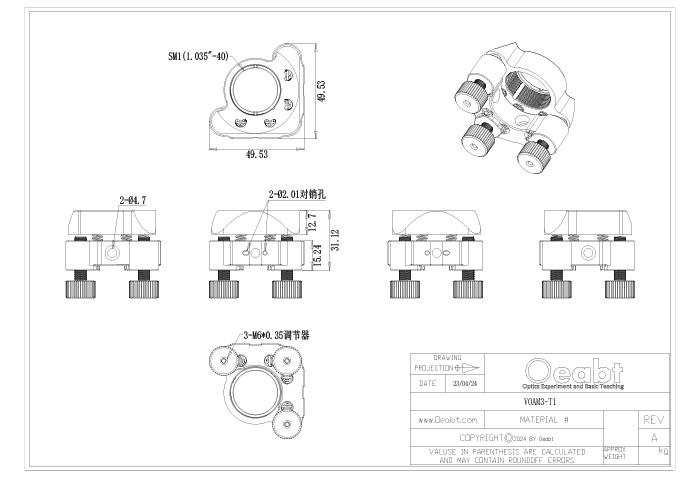

示意圖

通用參數

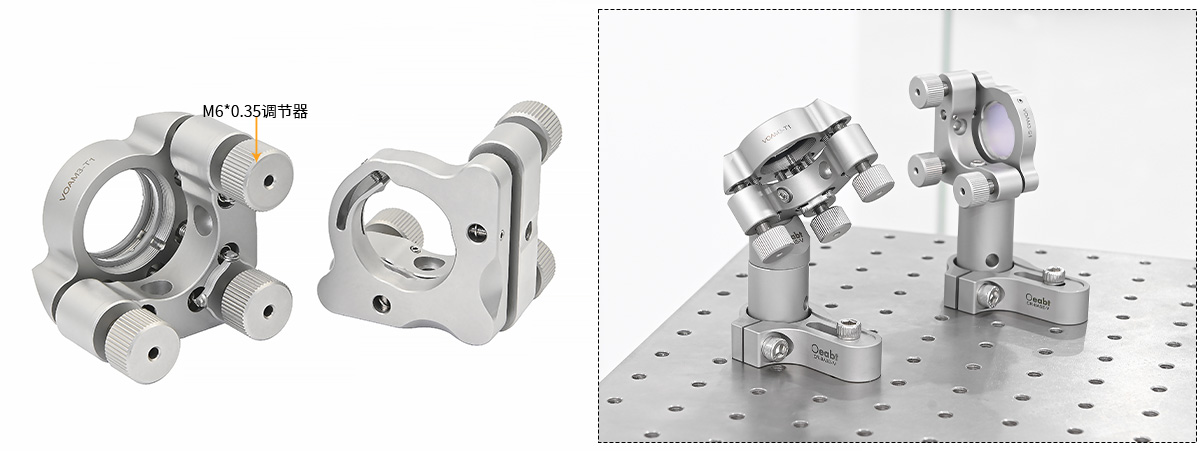

（1）低漂移調整架由經過熱處理的不銹鋼制成，相比其它光學調整架具有較高的耐用性和溫度性能，采用3個M6*0.35調節器，手?jǐn)Q旋鈕調整實現高分辨率的±4°俯仰傾斜和Z軸（光學軸）調節。

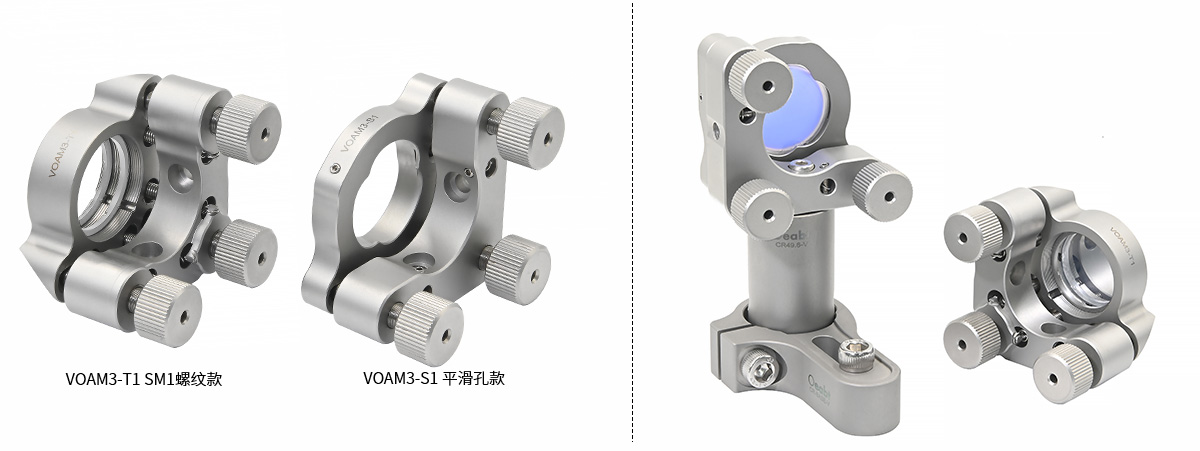

（2）VOAM3-T1具有SM1（1.035”-40）內螺紋，附帶2個不銹鋼材質的SM1卡環，用于安裝厚≤8.75mm的?1英寸光學元件。而VOAM3-S1調整架結合了撓性彈簧和固定螺絲的平滑孔設計，利用1.3mm六角扳手安裝光學元件，厚度不受限制。

（3）通過背板2處M4沉頭孔可將調整架固定到接桿上，建議匹配安裝時使用同低漂移系列的接桿。此外，VOAM3-T1沉頭孔兩側帶?2mm對準銷孔可進行精密定位的安裝設置。

?CR-V系列 ?25mm無磁不銹鋼接桿點擊購買>

?CR-BASE系列無空隙壓塊點擊購買>

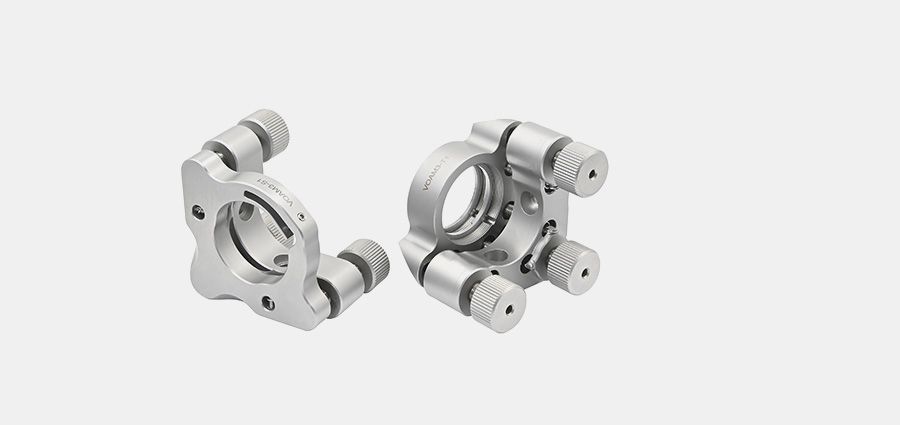

VOAM3-1系列 ?1英寸低漂移三軸調整鏡架

? 三軸調節，調節器：M6*0.35；

? ±4°角度調節，精度14.13mrad/rev；

? 兼容安裝?1英寸光學元件；

? 螺孔款可安裝厚度≤8.75mm的光元件，而平滑孔款不受光元件厚度限制；

? M4沉孔設計，用于接桿安裝；

低漂移調整架由經過熱處理的不銹鋼制成，相比其它光學調整架具有較高的耐用性和溫度性能。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： VOAM3-T1

規格： 49.6*49.6*28.8mm

工程圖：點擊下載

對比：

單價：￥1372

發貨日期：當天

購物車：

VOAM3-T1 ?1英寸低漂移三軸調整鏡架

規格

49.6*49.6*28.8mm
材質

304不銹鋼熱處理
端口孔徑

SM1（1.035”-40）內螺紋
重量

229.8g
產品描述

安裝鏡片：?1英寸，厚度≤8.75mm；
調節范圍：±4°角度調節，精度14.13mrad/rev；
型號： VOAM3-S1

規格： 49.5*49.5*23.7mm

工程圖：點擊下載

對比：

單價：￥915

發貨日期：當天

購物車：

VOAM3-S1 ?1英寸低漂移三軸調整鏡架

規格

49.5*49.5*23.7mm
材質

304不銹鋼熱處理
端口孔徑

?26.0mm
重量

210.0g
產品描述

安裝鏡片：?1英寸；
調節范圍：±4°角度調節，精度14.13mrad/rev；
