低漂移系列
Low drift series

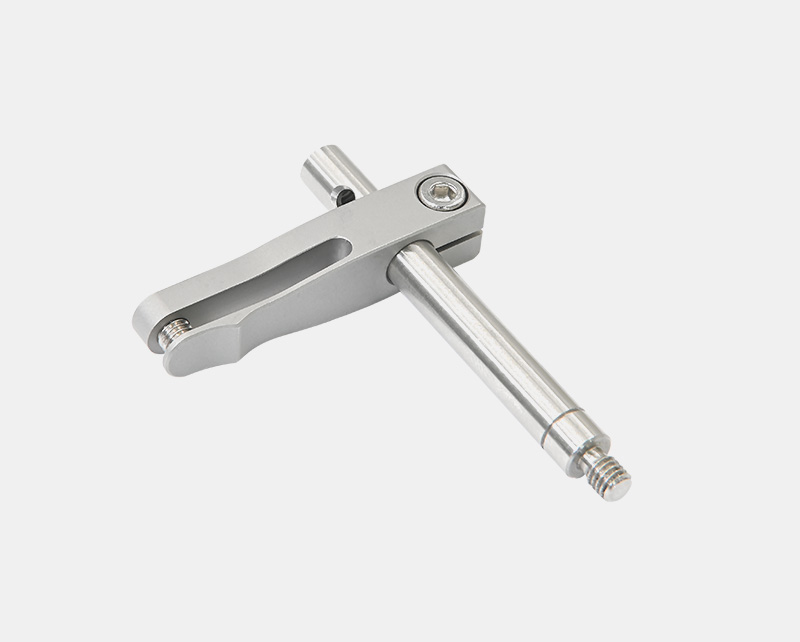

? 接桿?6mm，接桿頂部和底部M4螺紋；
? 提供夾持力，用于帶平臺的調整架；
? 壓臂可夾持最大41.8mm的光學元件；
? 可延長接桿以增加可夾持光學元件的最大高度；
? 經熱處理的304不銹鋼材料；
壓臂高度可調節，且有固定光學元件的撓性設計，能夠夾持高度不超過41.8mm的光學元件。
| 型號 |
VPRK1-A |
| 接桿高度 |
?6*50.8mm |
| 夾持大小 |
≤41.8mm的光學元件 |
| 螺孔類型 |
M4*2處 |
| 重量 |
23.4g |
| 材質 |
304不銹鋼熱處理 |

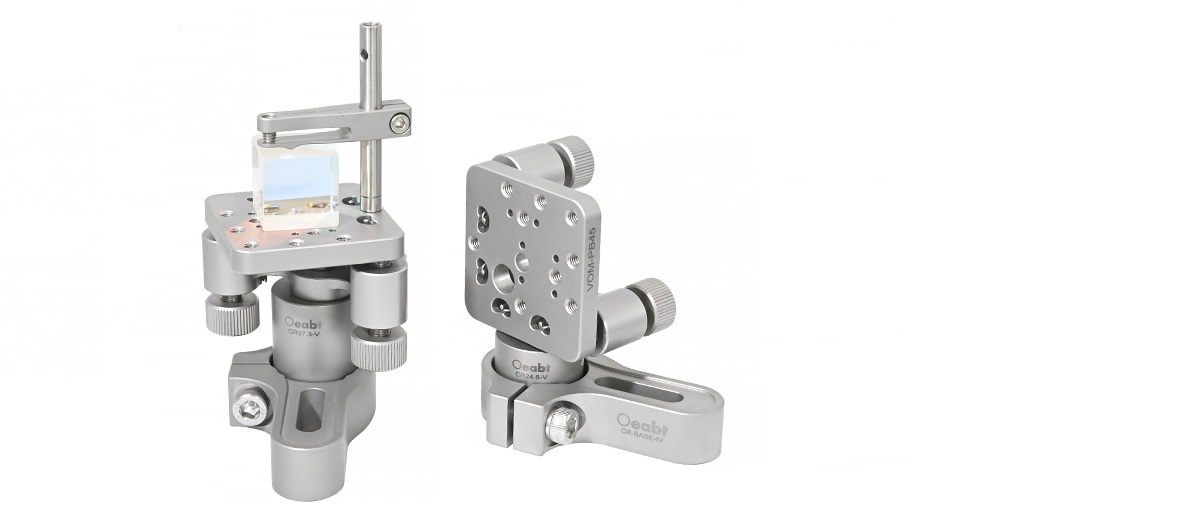

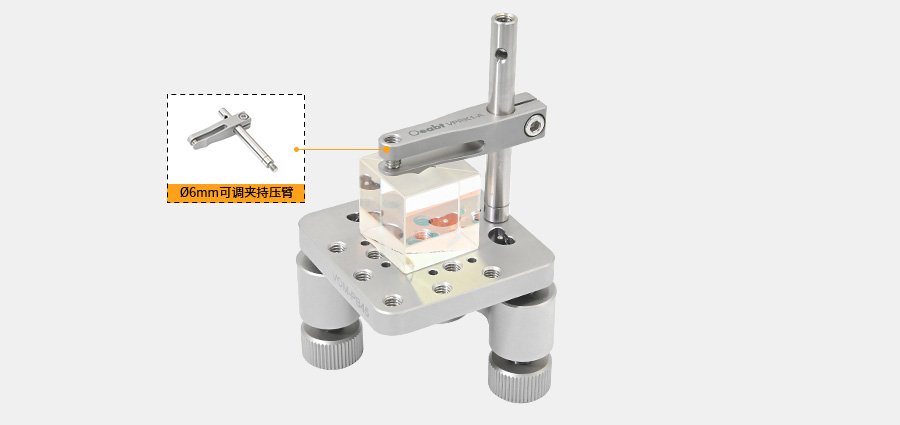

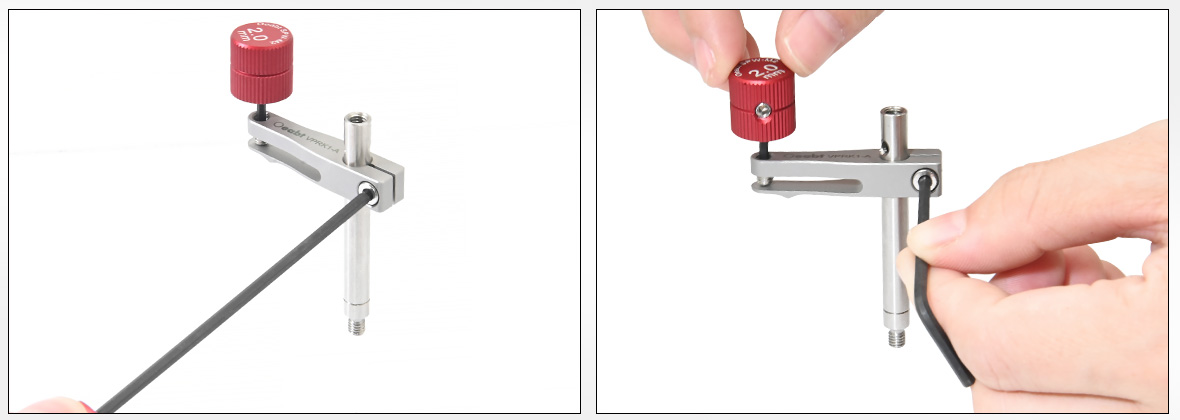

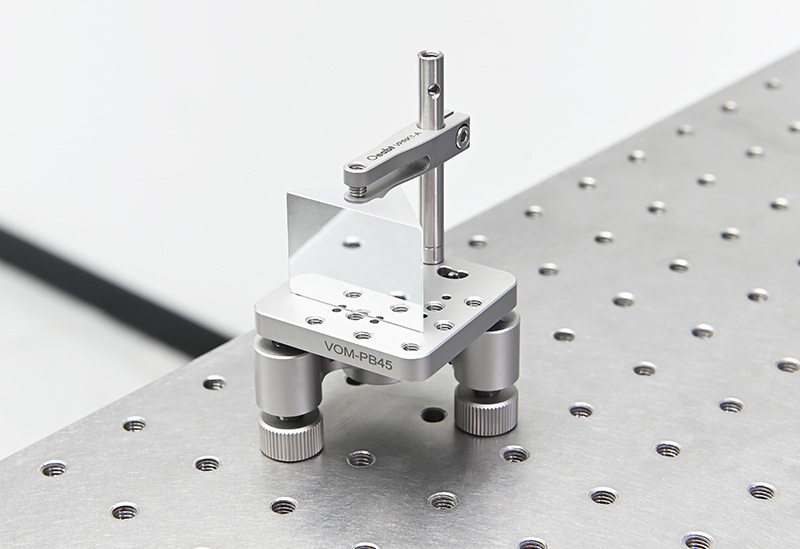

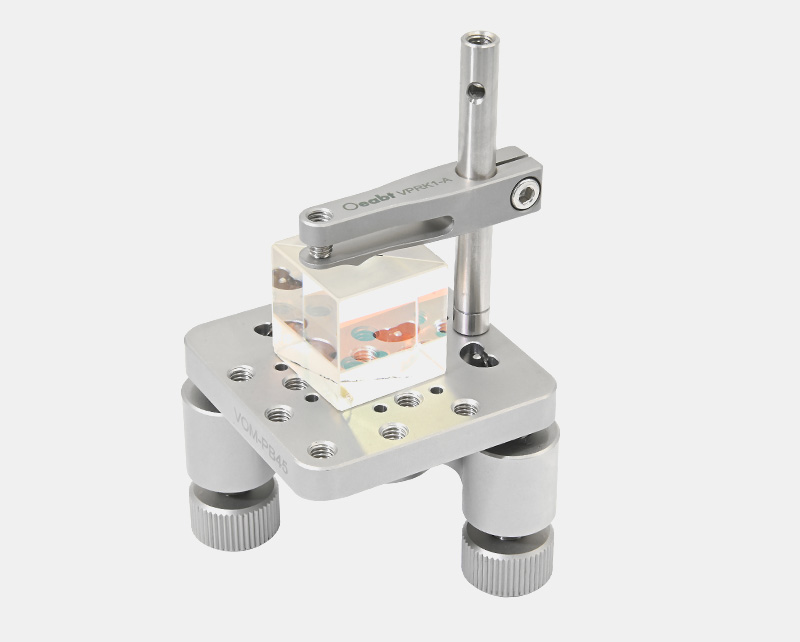

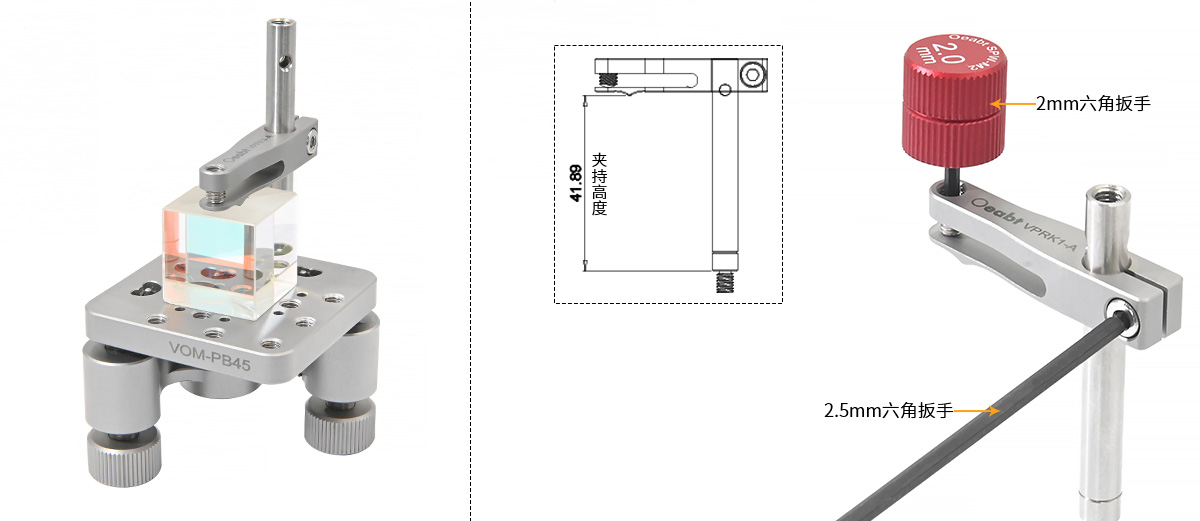

（1）VPRK1-A壓臂可將光學元件固定在帶有平臺的調整架上。壓臂高度可調節，且有固定光學元件的撓性設計，能夠夾持高度不超過41.8mm的光學元件。通過2.5mm/2.0mm六角扳手，調節高度和鎖定光學元件的位置。
?

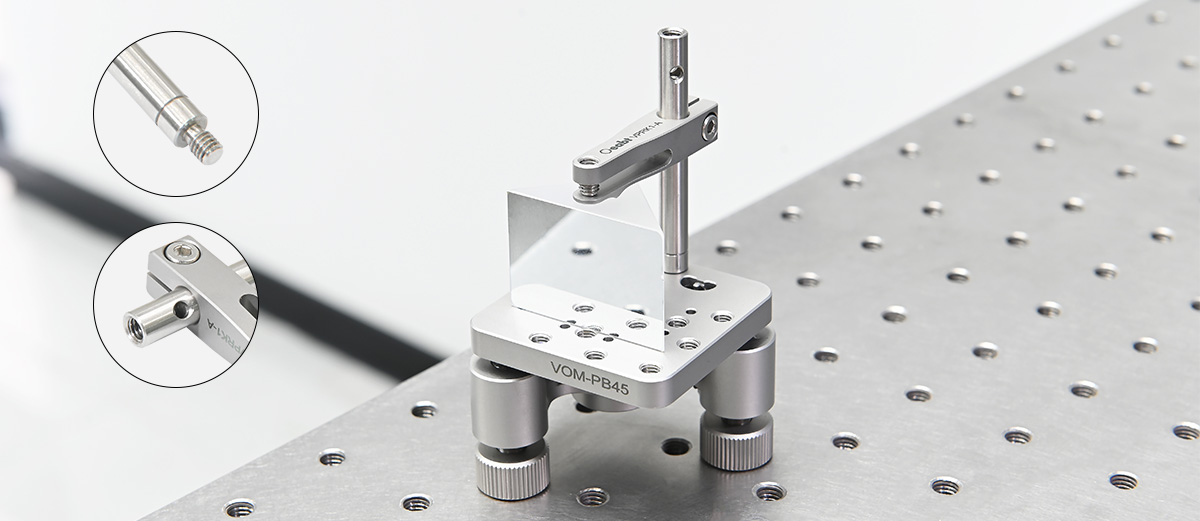

（2）此外，壓臂底部的M4螺柱方便直接固定在平臺上，而頂部的M4內螺紋使得壓臂可以連續堆疊。
?
（3）采用全不銹鋼熱處理工藝，VPRK1-A壓臂不僅具有優良的耐腐蝕性和耐磨性，還能在面對熱波動較大的環境中，大限度地減小溫度相關的遲滯效應，保持長穩定的性能表現。

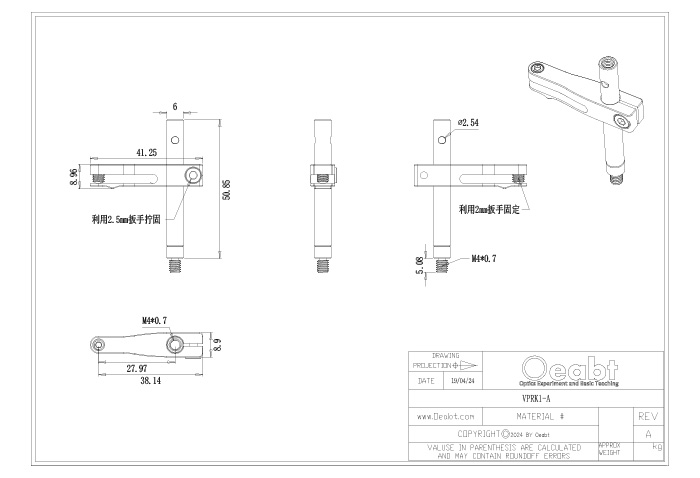

VPRK1-A 工程圖下載
