? 提供五軸（仰俯、偏轉和XYZ）調節，可鎖定；
? 用于?1英寸或2英寸光學元件光學元件；

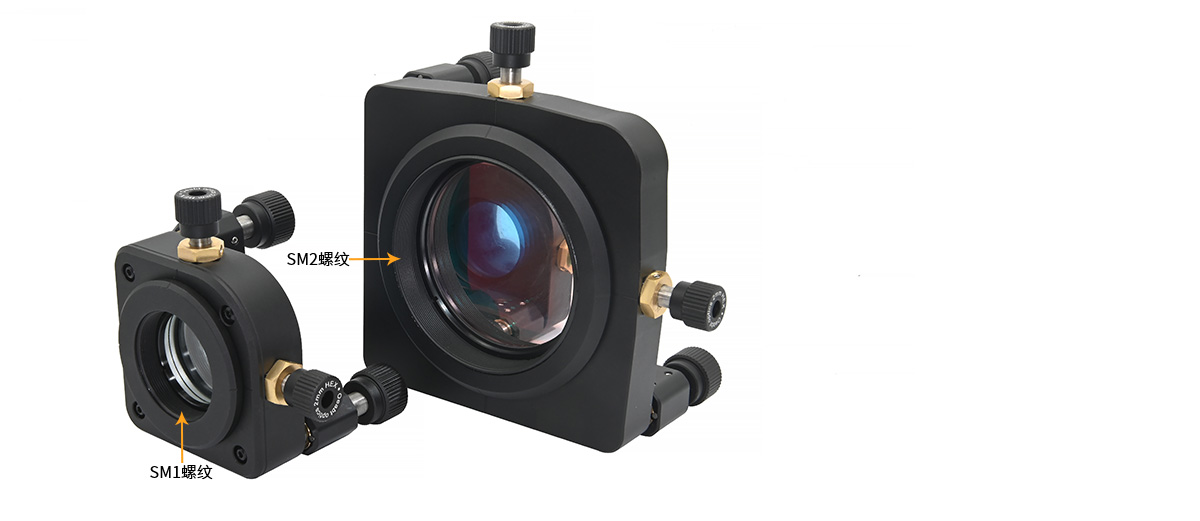

? 帶SM1或SM2螺紋的調整架選項；

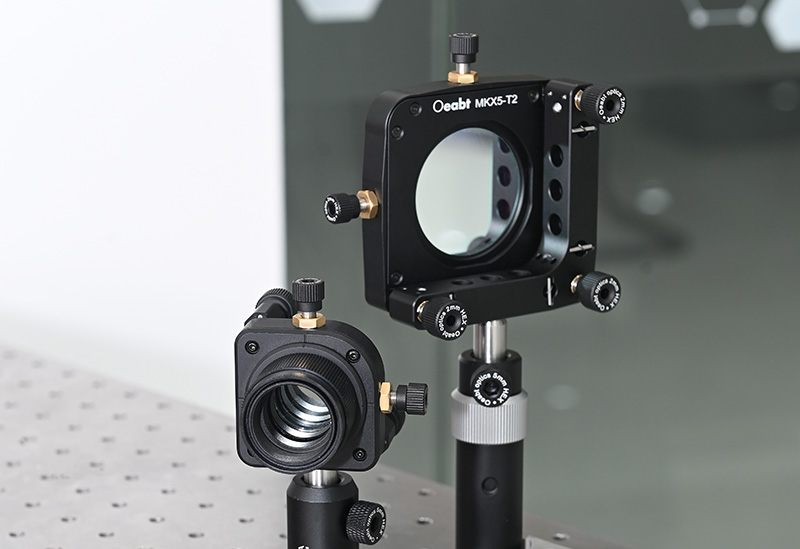

? M4沉孔可安裝到接桿；

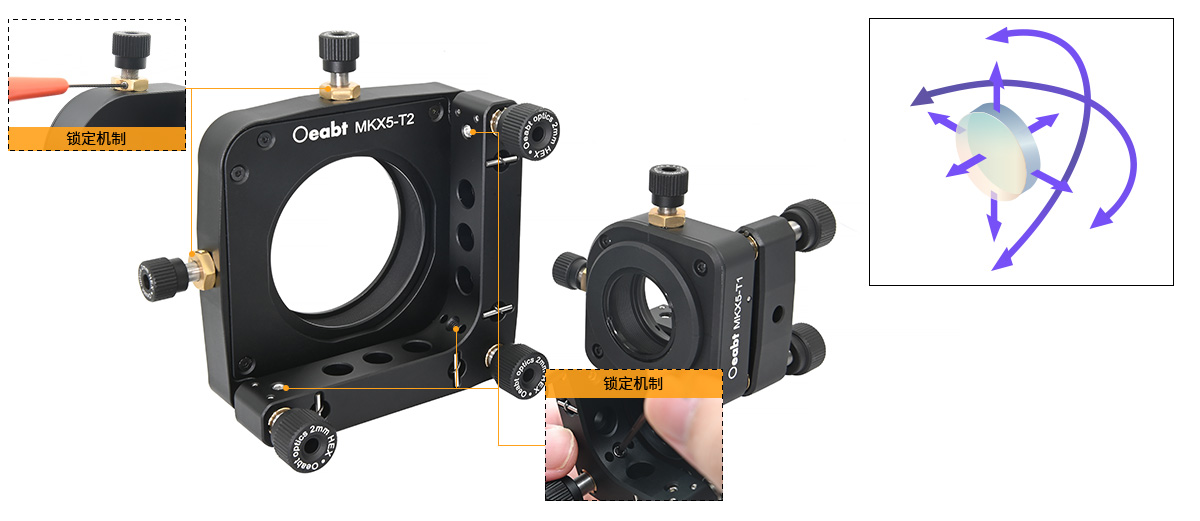

五軸光學調整架支持光學元件在俯仰、偏轉和XYZ五個軸向上的調節。所有五個軸均配備鎖定機制，確保調節后光學元件位置的穩定。
|
型號 |
MKX5-T1 |
MKX5-T2 |
|
|
規格 |
64.4*64.4*53.3mm |
91.0*91.0*54.2mm |
|
|
中心孔徑 |
SM1（1.035”-40）內螺紋 |
SM2（2.035”-40）內螺紋 |
|
|
安裝元件 |
兼容?1英寸，厚度≤10.5mm |
兼容?2英寸，厚度≤11.5mm |
|
|
調節范圍 |
傾斜/偏轉 |
±4°（8mrad/rev） |
±3°（4.6mrad/rev） |
|
XY軸 |
±1mm（0.25mm/rev） |
±2mm（0.25mm/rev） |
|
|
Z軸 |
最大平移6.4mm（0.35mm/rev） |
最大平移7.6mm（0.35mm/rev） |
|
|
沉孔類型 |
M4*2處 |
M4*6處 |
|
|
重量 |
152.6g |
256.0g |
|
|
材質 |
鋁合金+不銹鋼 |
||

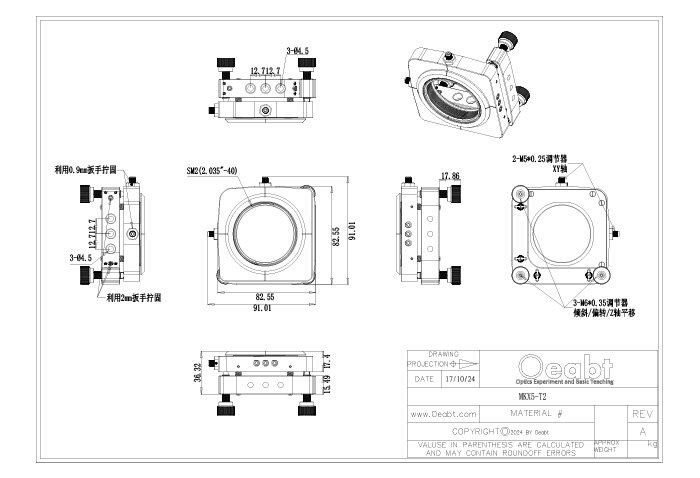

MKX5-T2 工程圖下載
