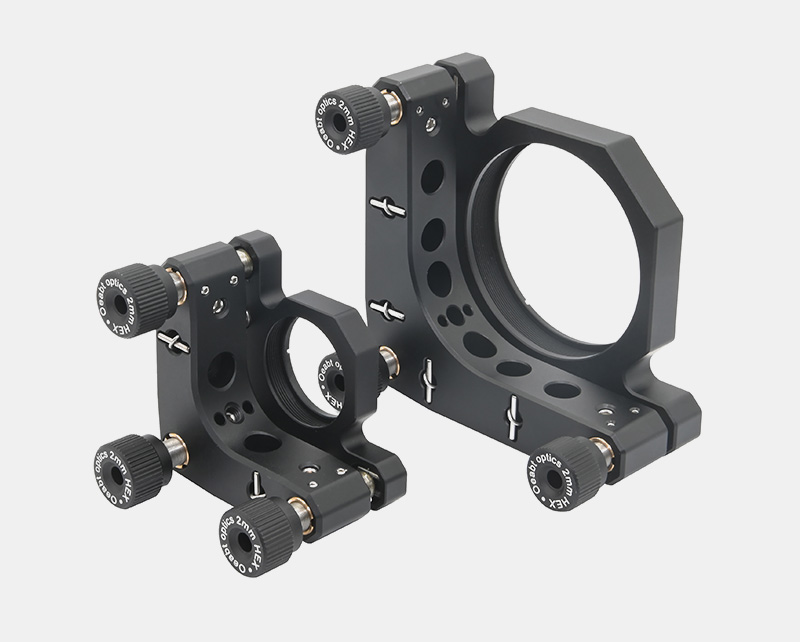

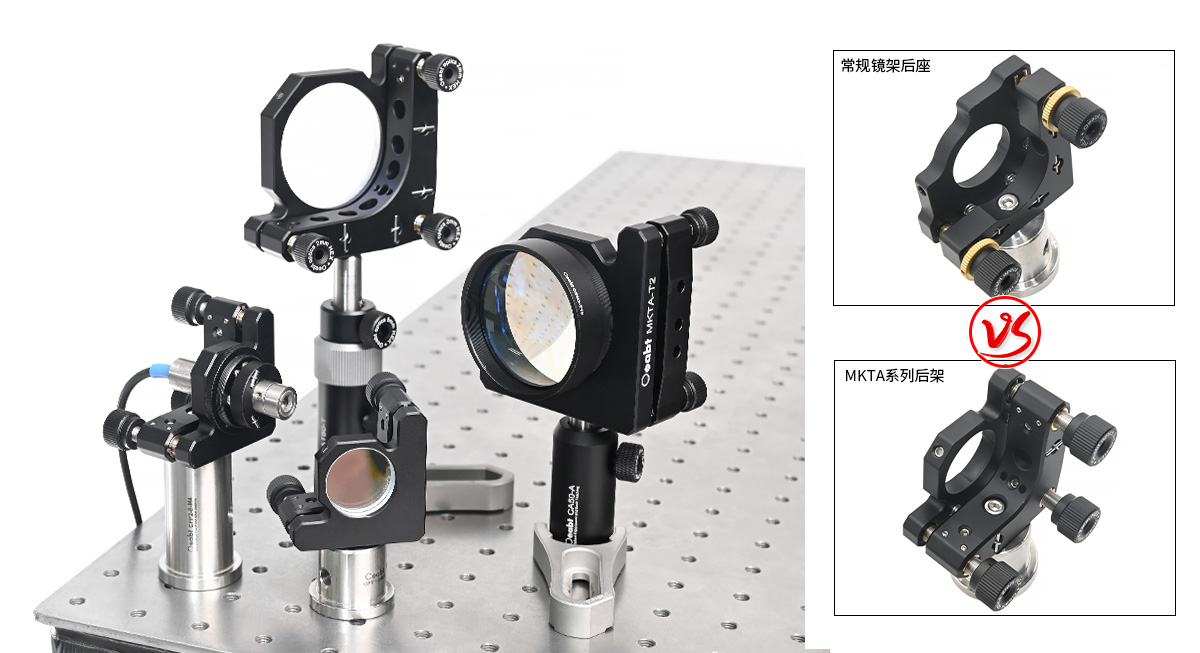

? 與常規調整架相比，該調整架后板更厚，彈簧更緊，穩定性更優異；

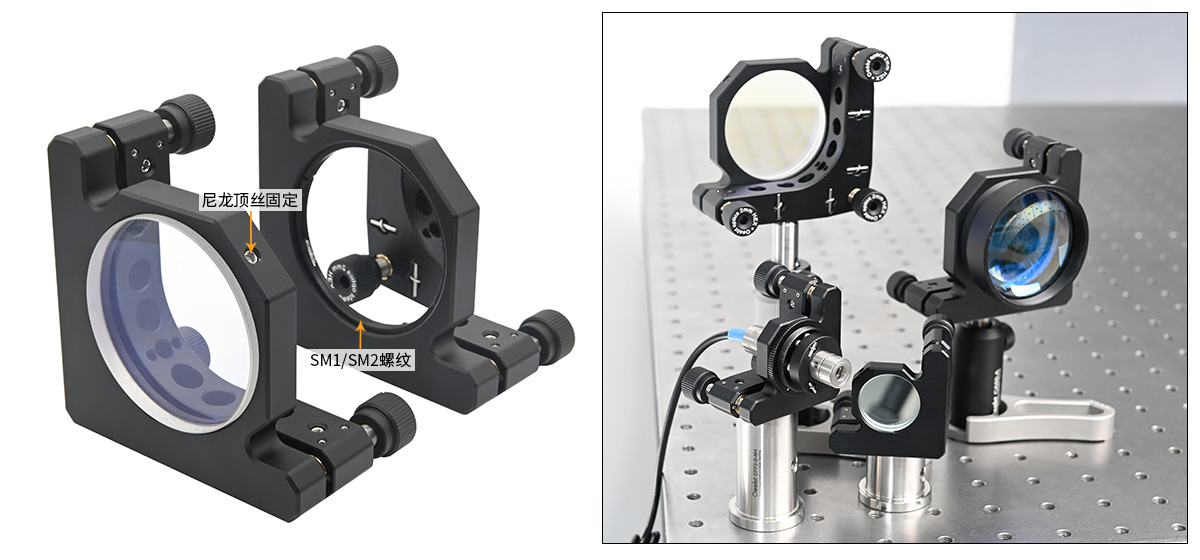

? 光學元件由尼龍頂絲固定在限位孔中或通過帶SM螺紋的光學元件槽固定；
? 用于?1英寸或2英寸光學元件；
? 3個調節器，角度范圍：±4°；
? MKTA-T系列兼容透鏡套管系列；
? 底部M4螺孔，允許不同方向安裝；
該系列光學調整架能夠提供±4°的俯仰和偏轉調節，在使用三個調節器的情況下，調整架還能實現6.4mm的Z方向最大平移。
|
調節范圍 |
傾斜仰俯±4°，Z方向最大平移6.4mm（同時使用3個調節器） |
|
調節精度 |
每圈0.5°（8mrad） |
|
材質 |
鋁合金 |
|
型號 |
MKTA-T1 |
MKTA-T2 |
MKTA-S1 |
MKTA-S2 |
|
規格 |
50.3*50.3*23.7mm(不含調節器) |
76.4*76.4*27.5mm(不含調節器) |
50.3*50.3*23.7mm(不含調節器) |
76.4*76.4*27.5mm(不含調節器) |
|
安裝孔徑 |
SM1（1.035”-40）內螺紋 |
SM2（2.035”-40）內螺紋 |
?25.6mm平滑孔 |
?51.1mm平滑孔 |
|
安裝元件 |
?1英寸(25mm)，厚度≤4mm |
?2英寸(50mm)，厚度≤6.3mm |
?1英寸(25mm)，厚度＞3.5mm |
?2英寸(50mm)，厚度＞5.0mm |
|
沉孔類型 |
M4*2處 |
M4*6處 |
M4*2處 |
M4*6處 |
|
重量 |
94.8g |
170.0g |
94.3g |
168.9g |

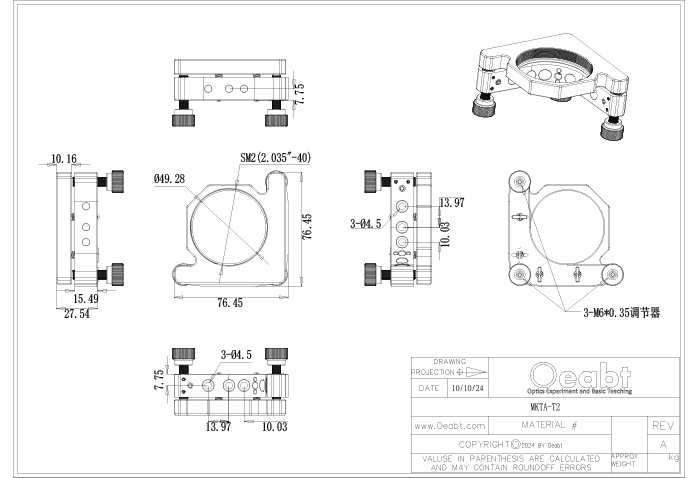

MKTA-T2 工程圖下載
