產品說明
? 線性行程范圍：12mm；
? 配置SM13測微頭：驅動螺距0.5mm，分度10μm；
? 臺面多螺孔陣列，便于集成其它光機件；

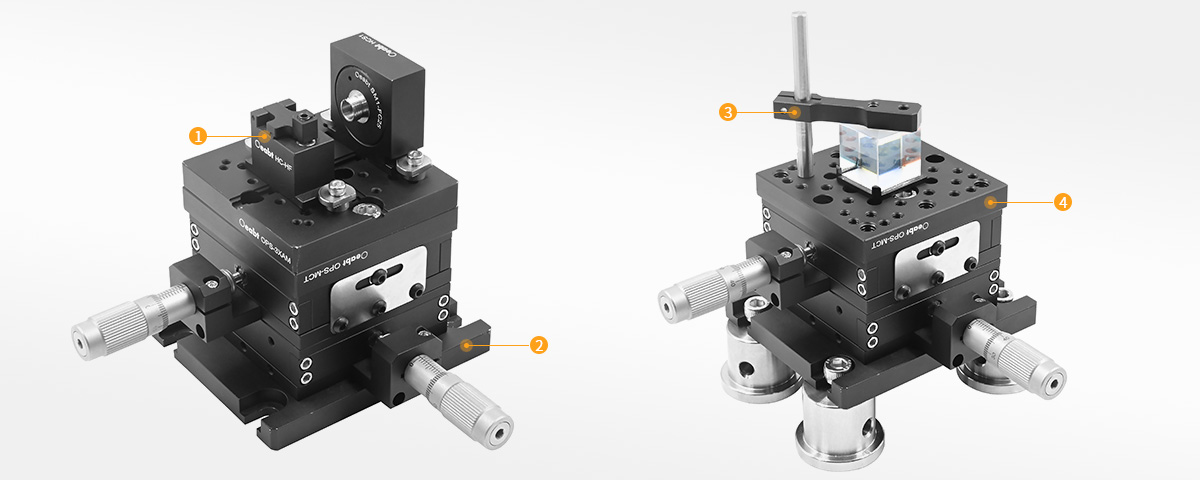

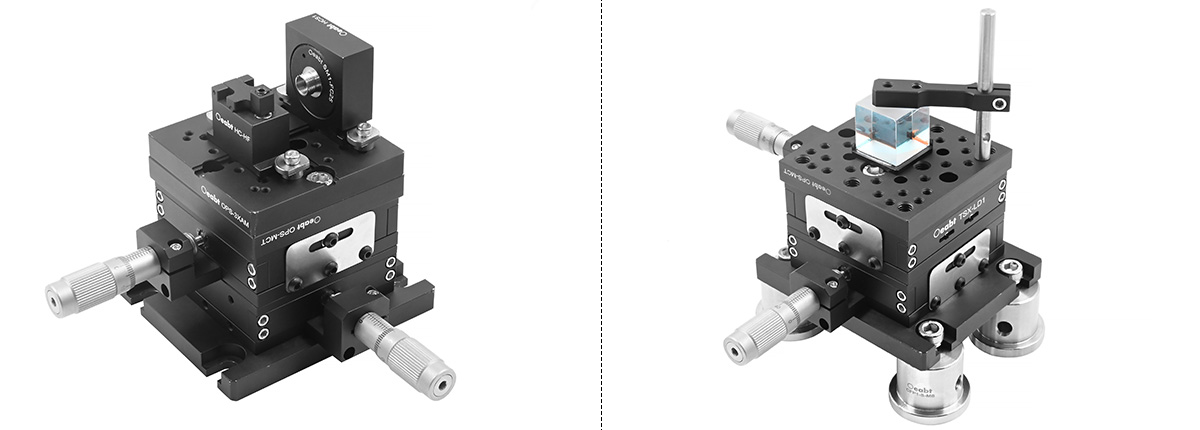

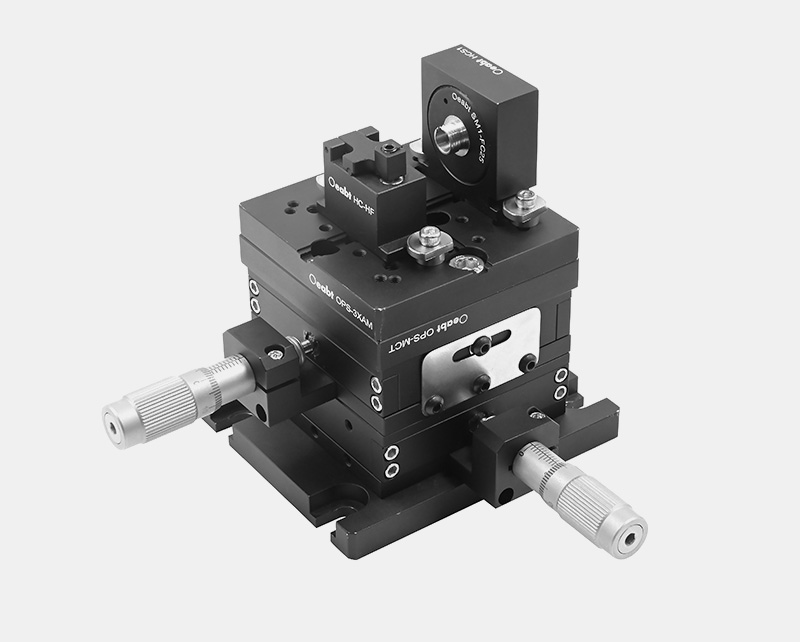

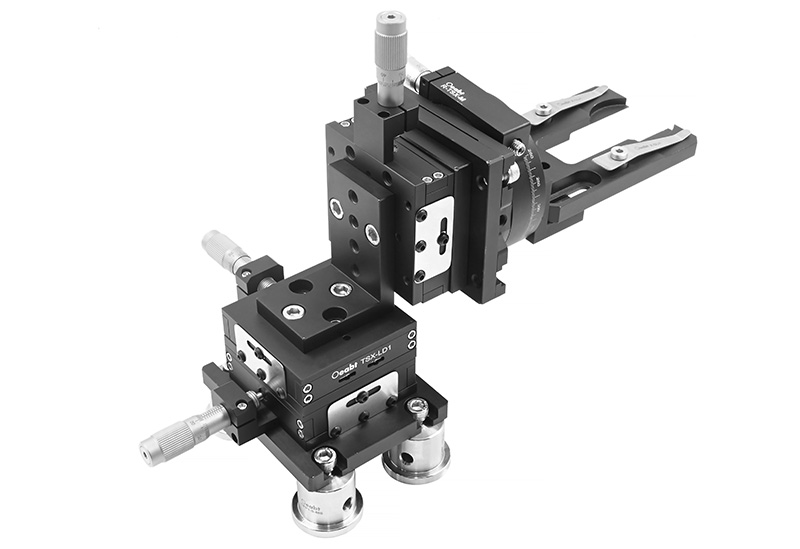

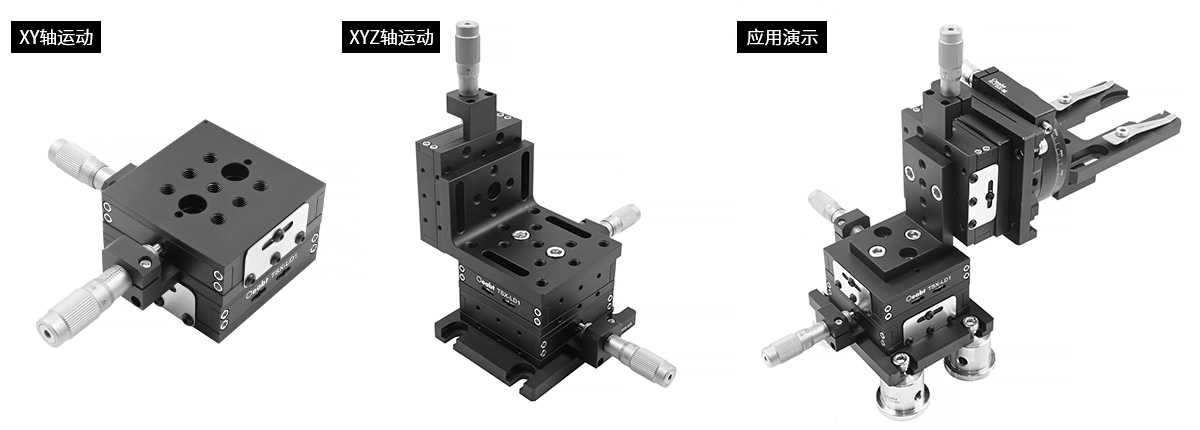

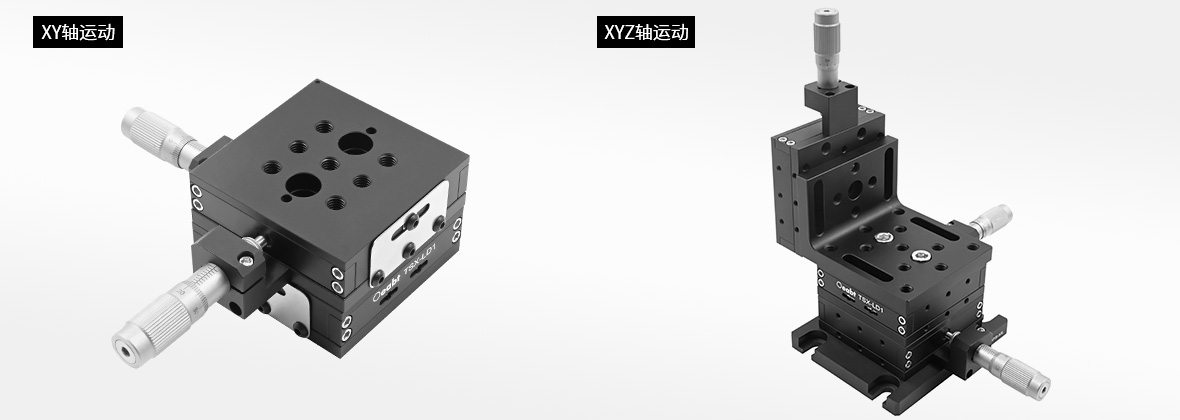

? 模塊化設計便于將位移臺組合成XY和XYZ配置；
? 提供測微頭和直流驅動器版本；

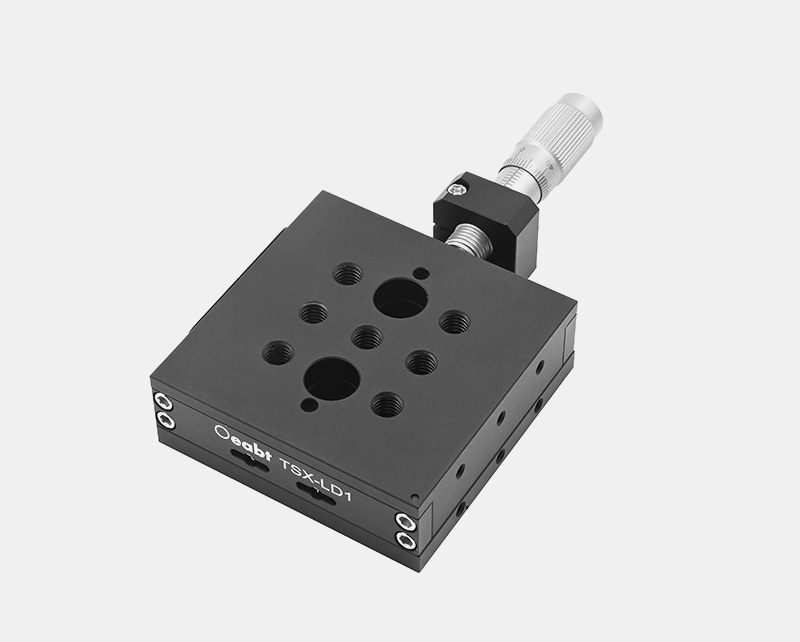

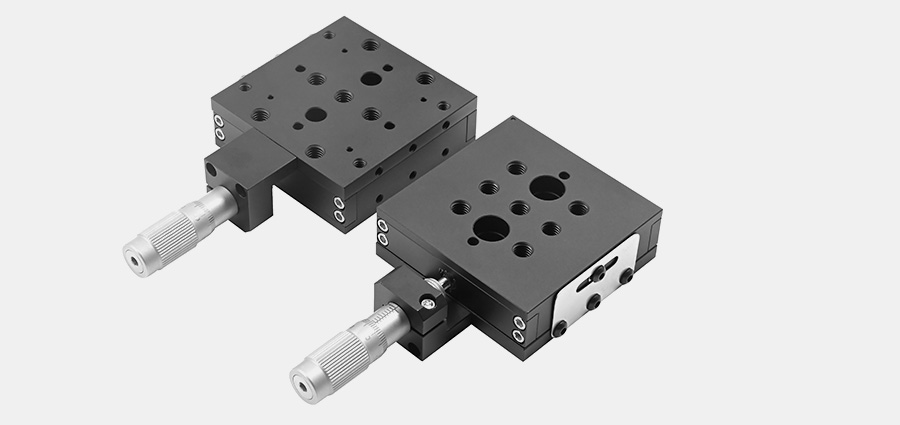

TSX-LD1位移臺采用硬化不銹鋼線性軸承，提供單軸線性運動用于平移應用。該位移臺提供了12mm的行程范圍，驅動方式配置了SM13測微頭，驅動螺距0.5mm，分度10μm。
| 型號 |
TSX-LD1 |
| 規格 |
61.0*81.7*20.5mm |
| 臺面尺寸 |
61.0*61.0mm |
| 行程范圍 |
12mm |
| 驅動方式 |
SM13測微頭：驅動螺距0.5mm，分度10μm |
| 螺孔類型 |
上面板：M6*7處，M6*2處（沉頭孔）；底面板：M4*4處，M6*7處 |
| 重量 |
226.4g |
| 材質 |
7075鋁合金 |
TSX-LD1 工程圖下載
