產品說明
? 本系列線性平臺產品適用于低速、高精度、中等負載的運動定位場合；
? 行程范圍28mm；
? 最高運行速度3.5mm/s；

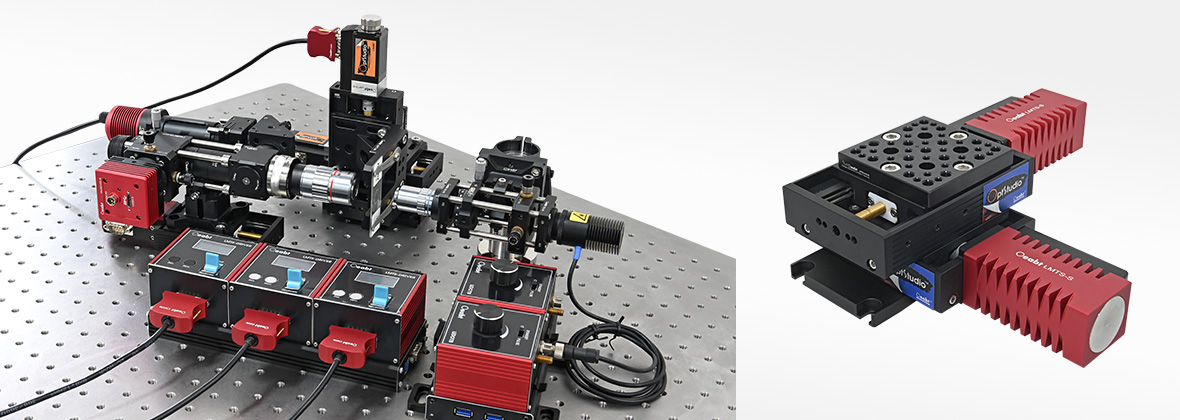

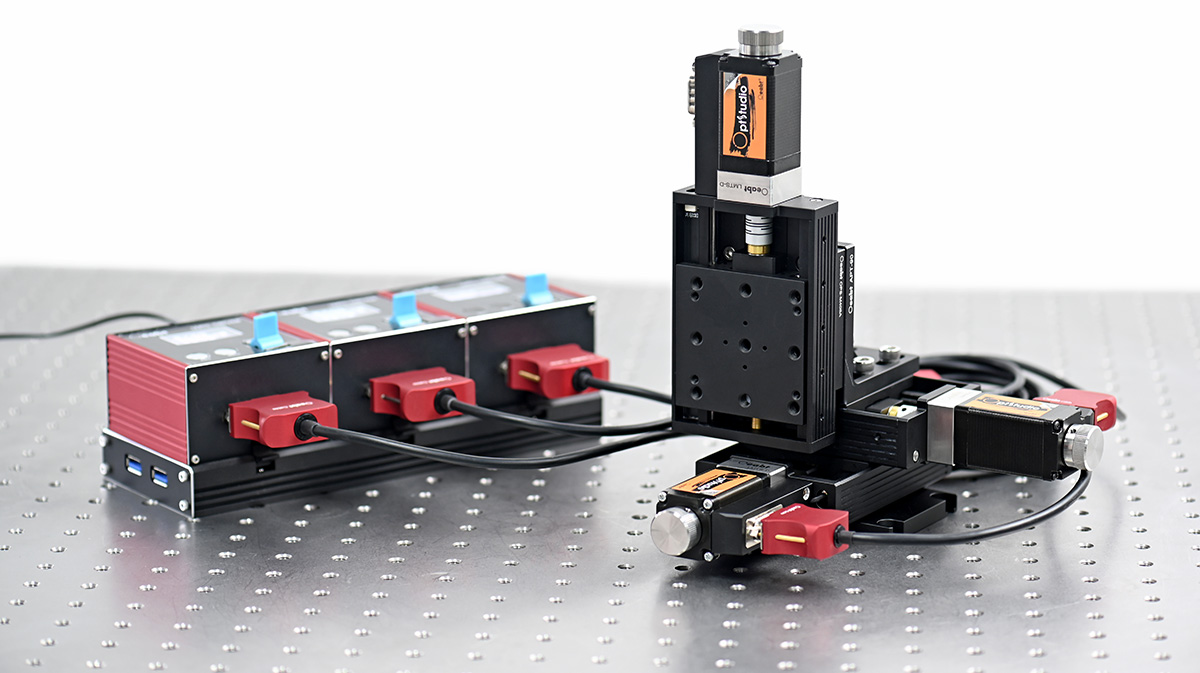

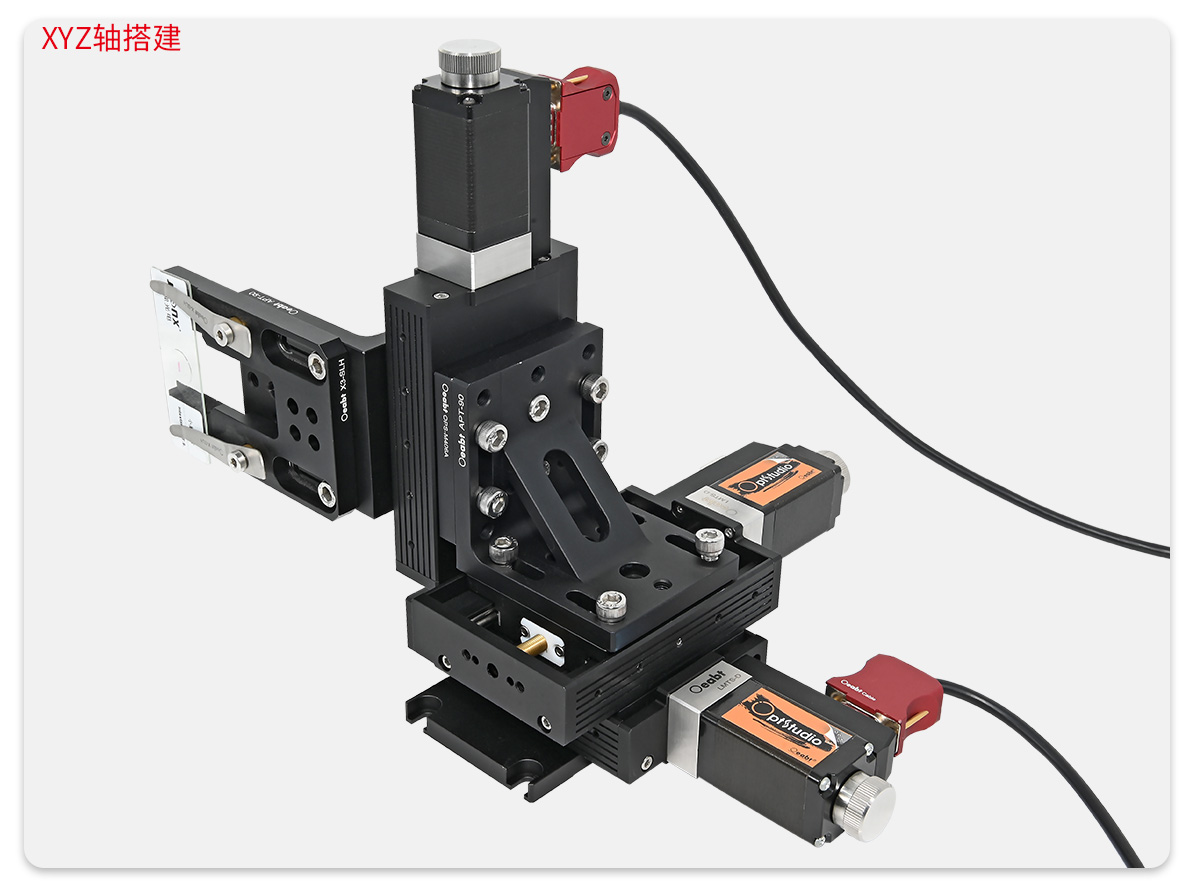

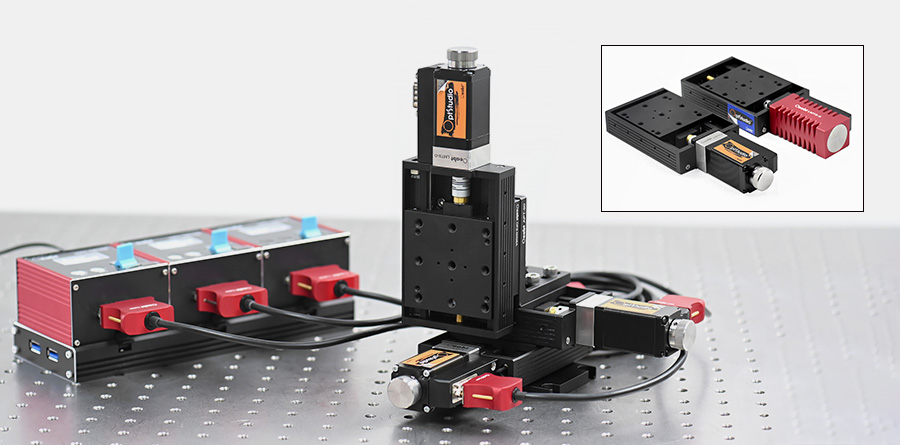

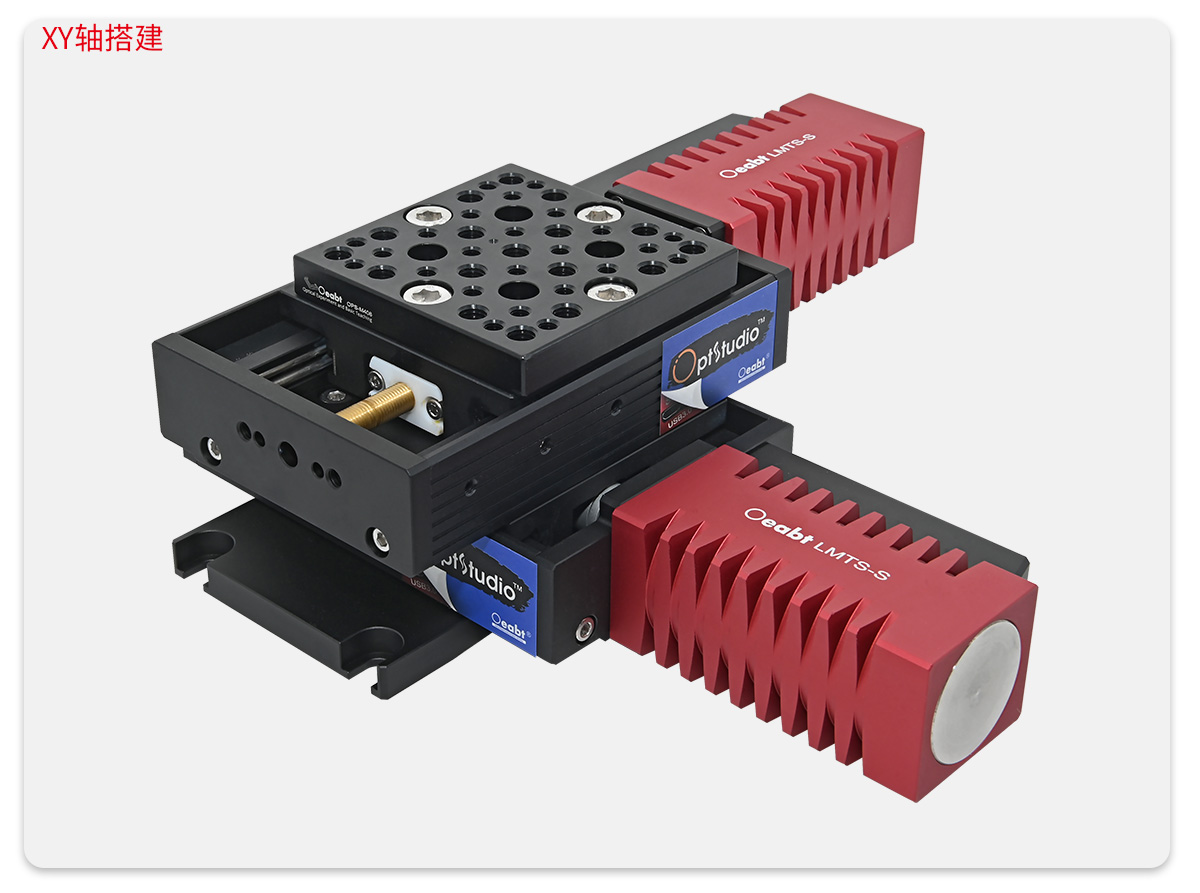

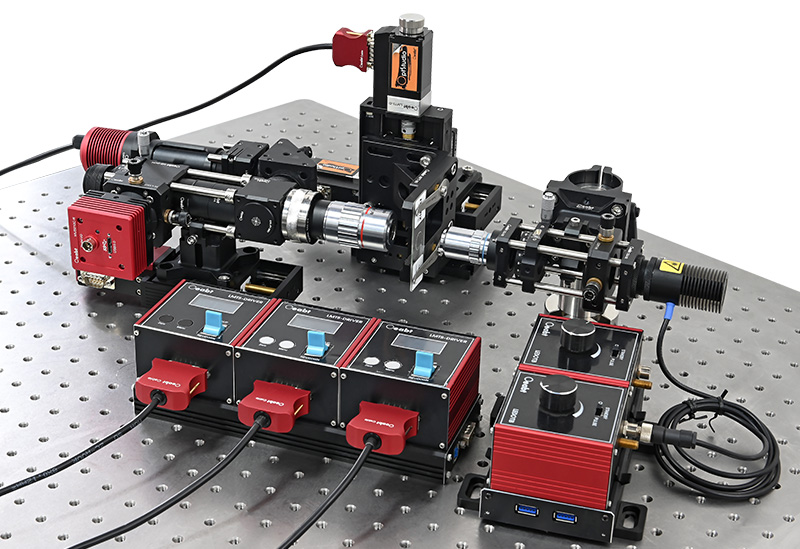

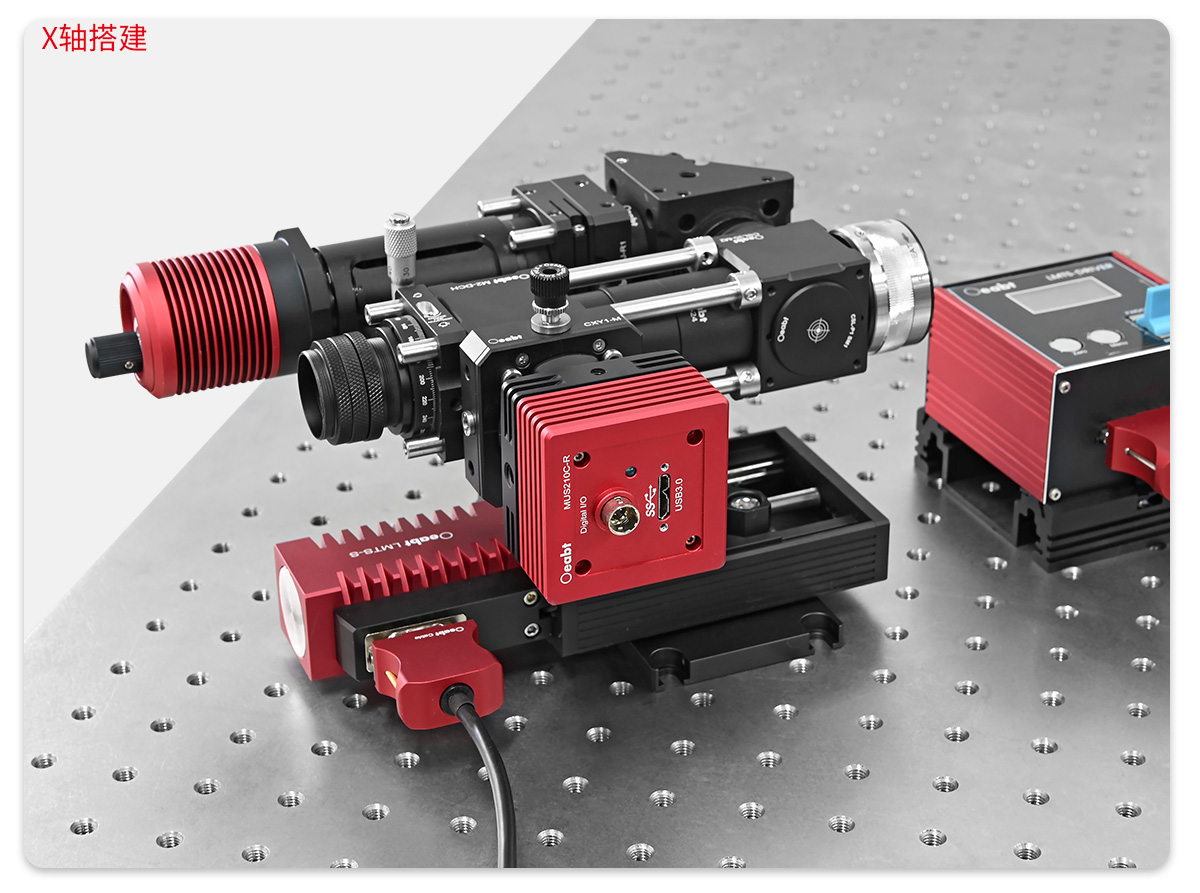

? 負載能力達水平方向5kg，垂直方向1.25kg； 便于裝載組合XY、XZ、XYZ等軸向二、三軸運動平臺；

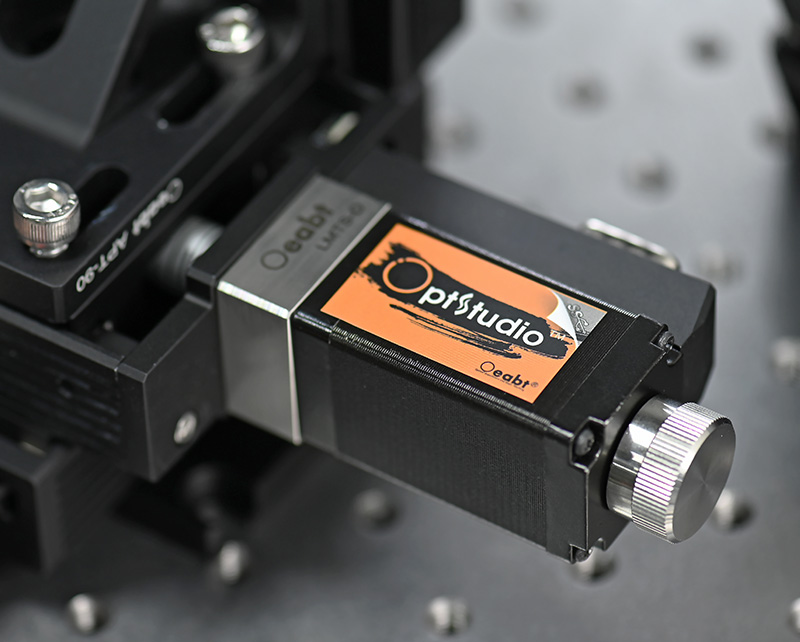

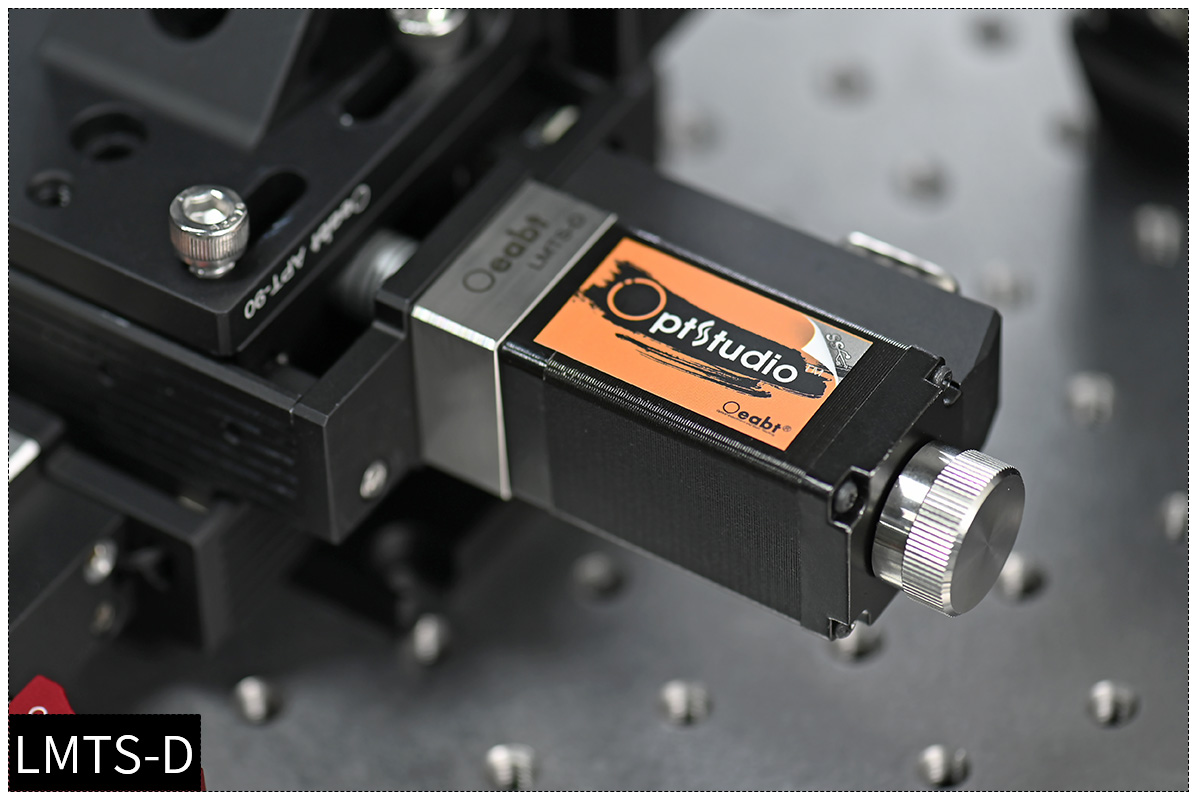

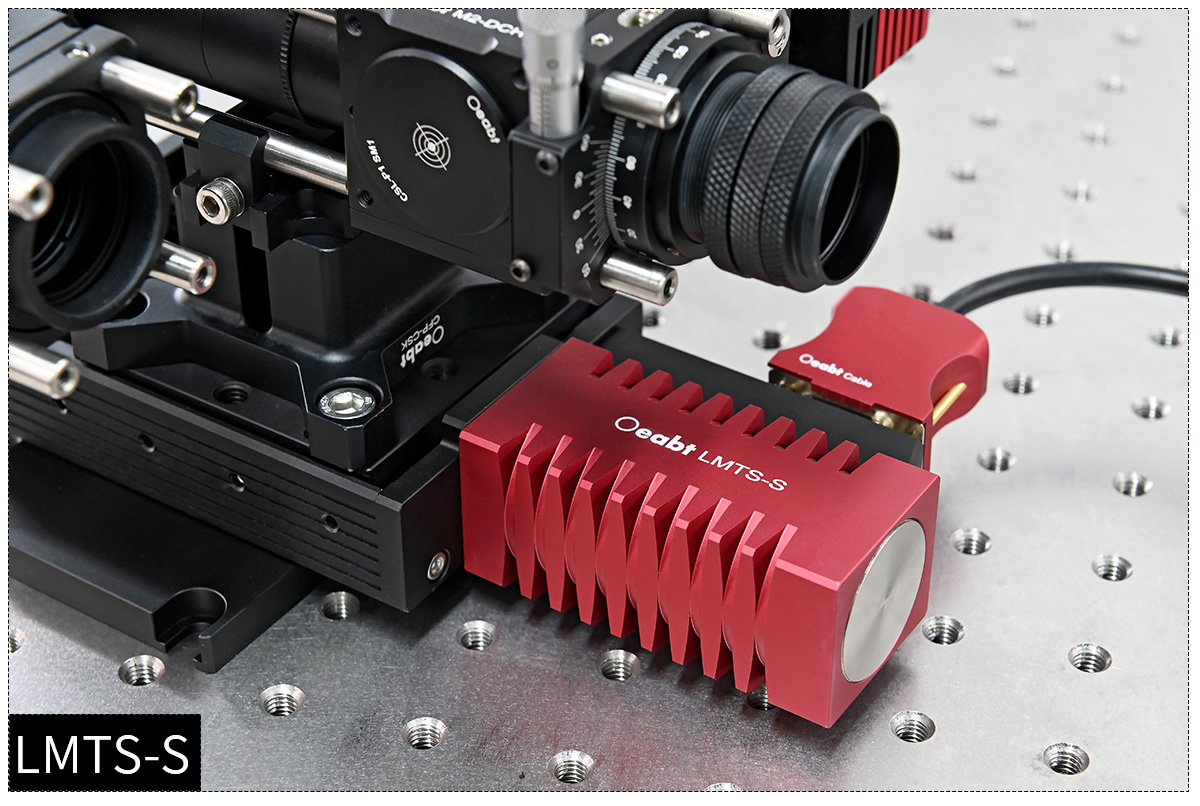

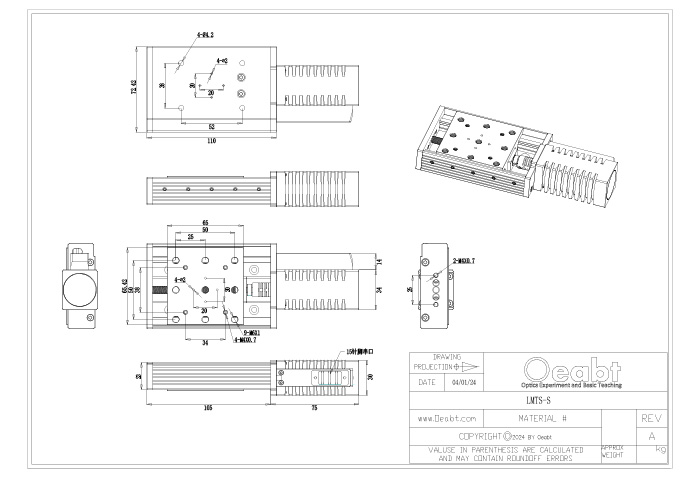

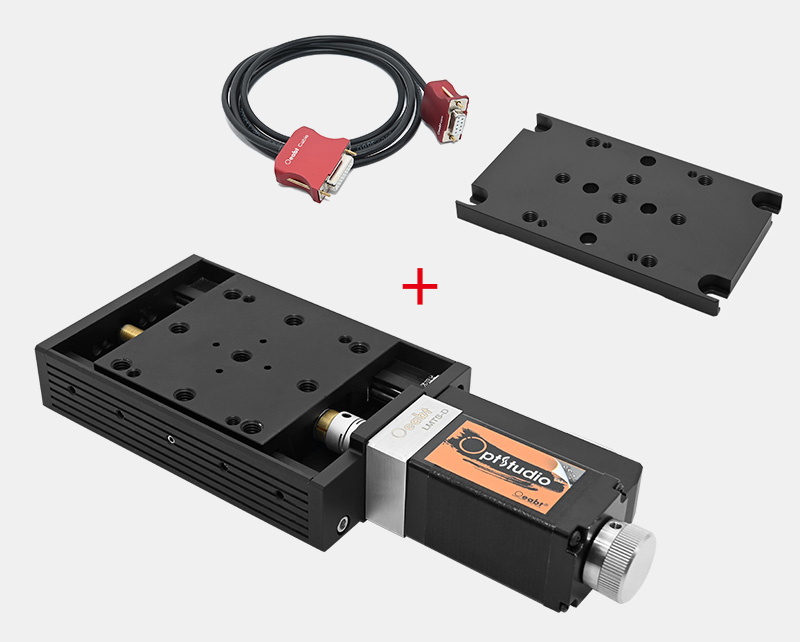

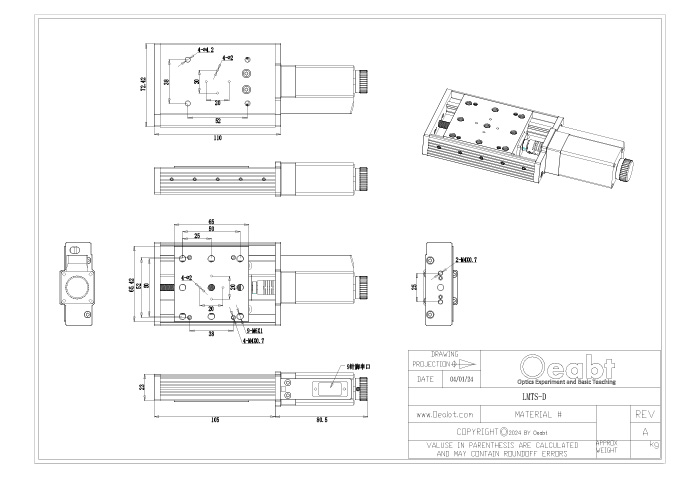

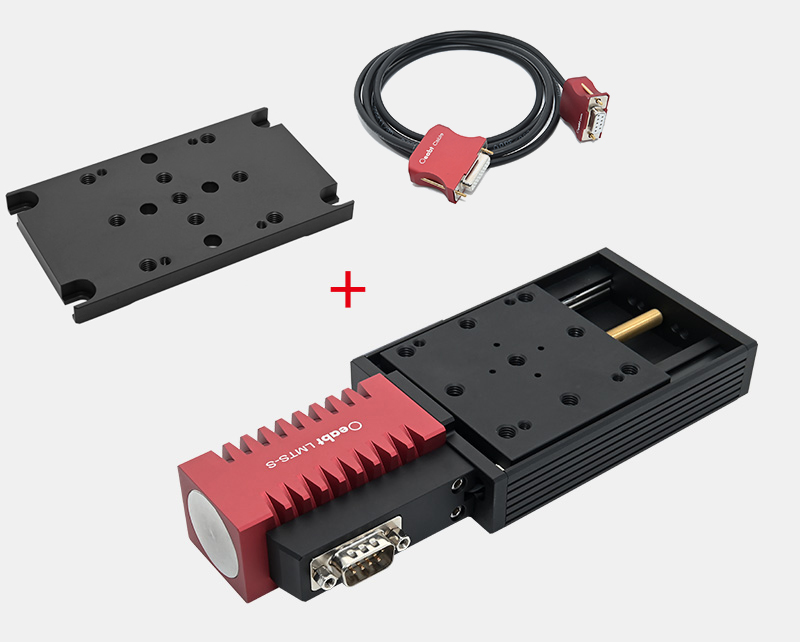

? 驅動類型：LMTS-D：步進電機軸上帶手動進給旋鈕的雙驅動型； LMTS-S：微型減速步進電機，更高精度的微小進給量控制，不支持手動進給；

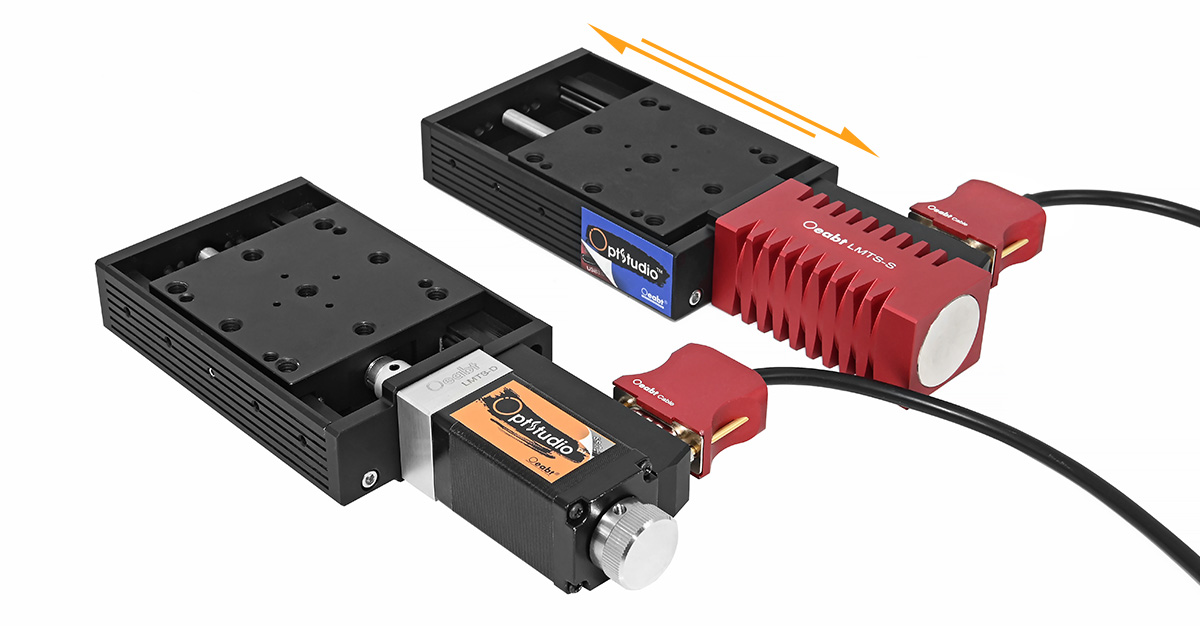

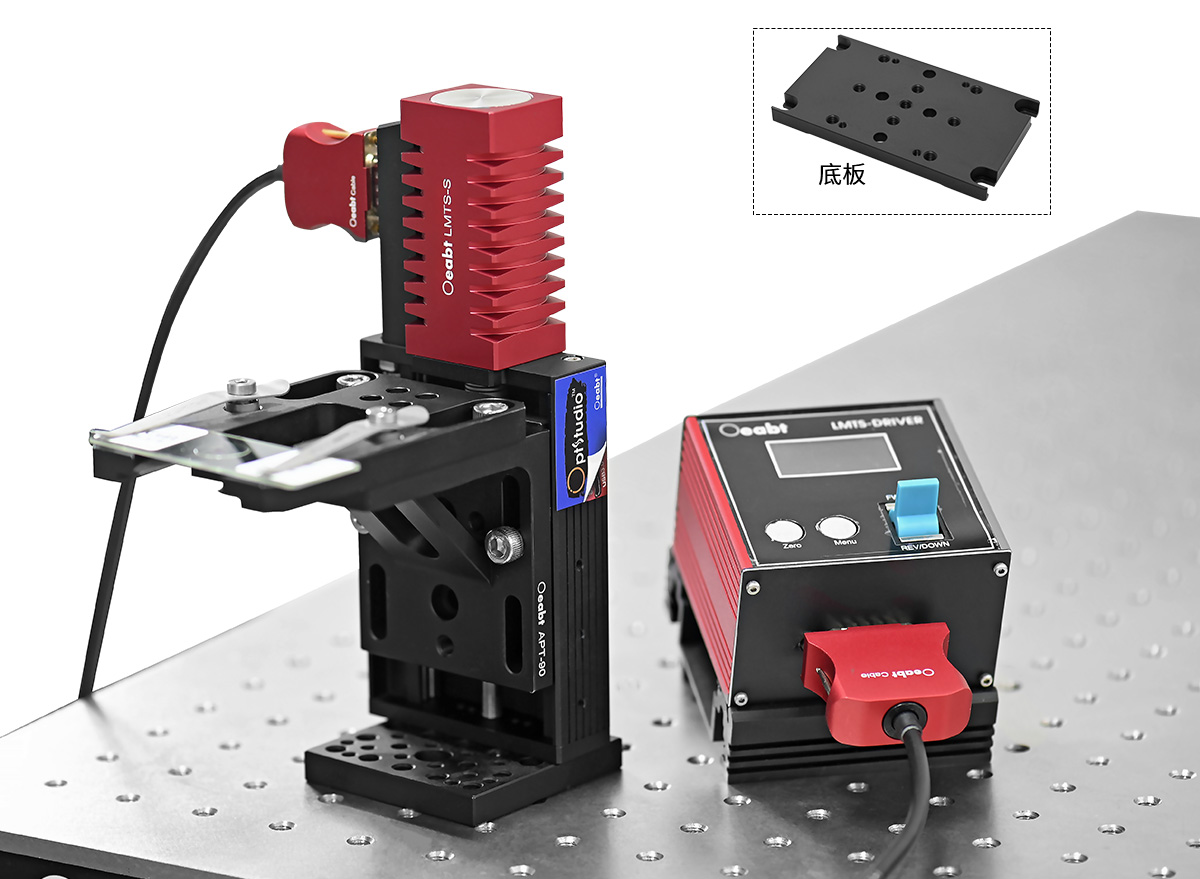

LMTS系列線性電動平移臺能提供28mm的線性平移，針對需要中等負載能力和高分辨率的應用(如測量和檢測)進行了優化。具備針對微步進應用的專門設計，能夠提供更小更勻滑的低速移動，振動噪聲比直流伺服電機小。
|

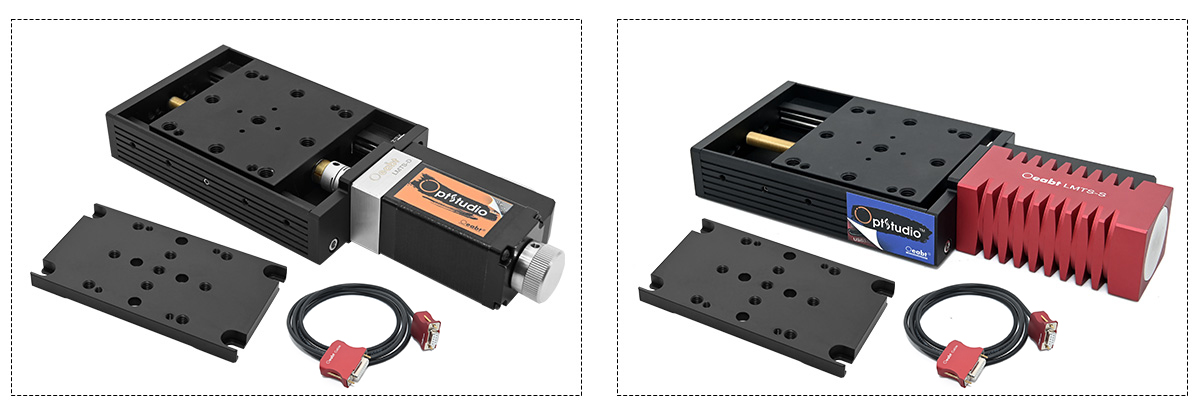

步進電機平移臺 |
||
|
型號 |
LMTS-D28 | LMTS-S28 |
| 規格 |
253.0*70.0*24.0mm |
253.0*70.0*24.0mm |
| 行程 |
28mm |
28mm |
| 執行器類型 |
28BYG-B雙向出軸電機 |
步進減速電機（減速比1:45） |
| 最快速度 |
3.5mm/s |
0.4861mm/s |
| 重量 |
666.5g |
|
| 計算分辨率 |
3.5μm |
|
| 典型分辨率 |
7μm |
|
| 調速 | 1X=0.4375mm/s，選項:1X/2X/4X/8X |
0.4861mm/s |
| 負載能力 |
水平方向5kg；豎直方向1.25kg； |
|
| 回轉間隙 |
|
|
| 單向重復精度 |
±5μm |
|
| 雙向重復精度 |
±10μm |
|
|
導程（螺紋距） |
0.7mm |
|
| 額定電壓 |
DC 12V |
|
| 額定電流 |
0.6 A |
|
| 推薦控制器 |
LMTS-DRIVER |
|
| 電纜長度 |
1m |
|
| 材質 |
鋁合金，黑色陽極氧化 |
|
|

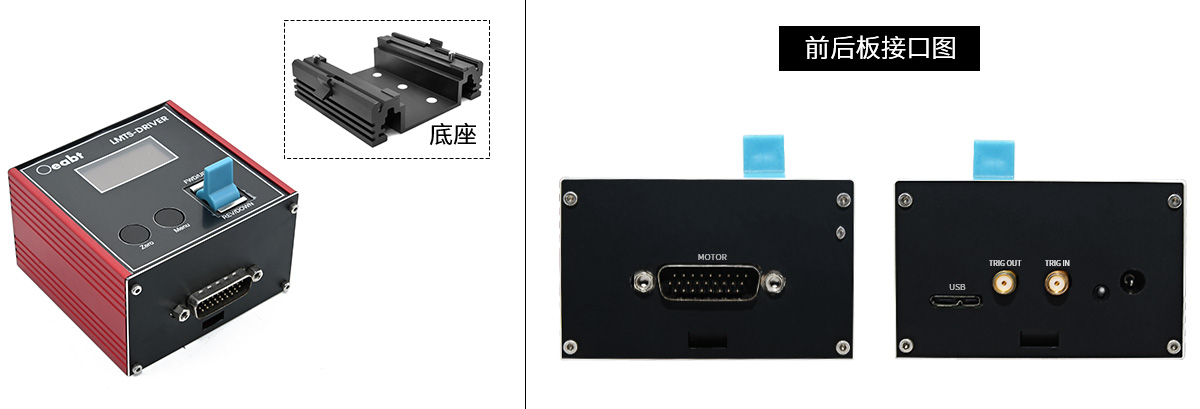

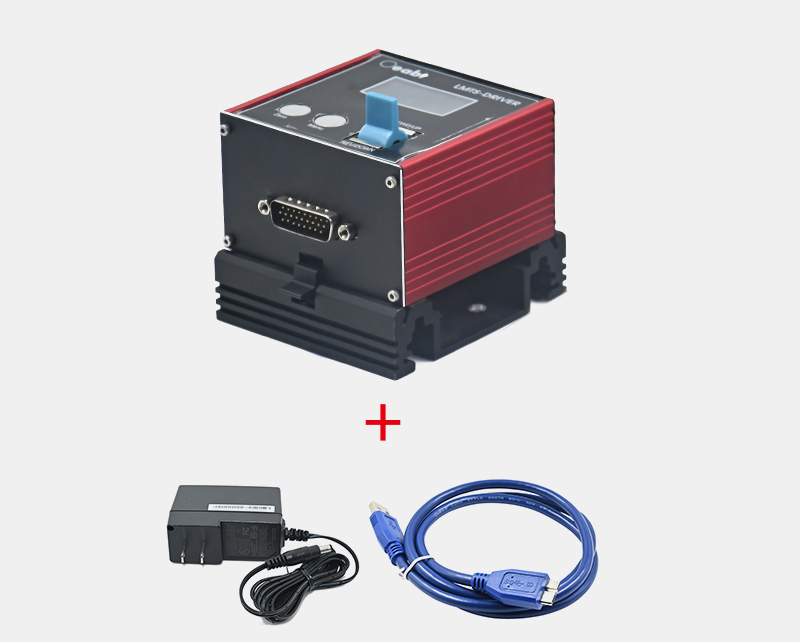

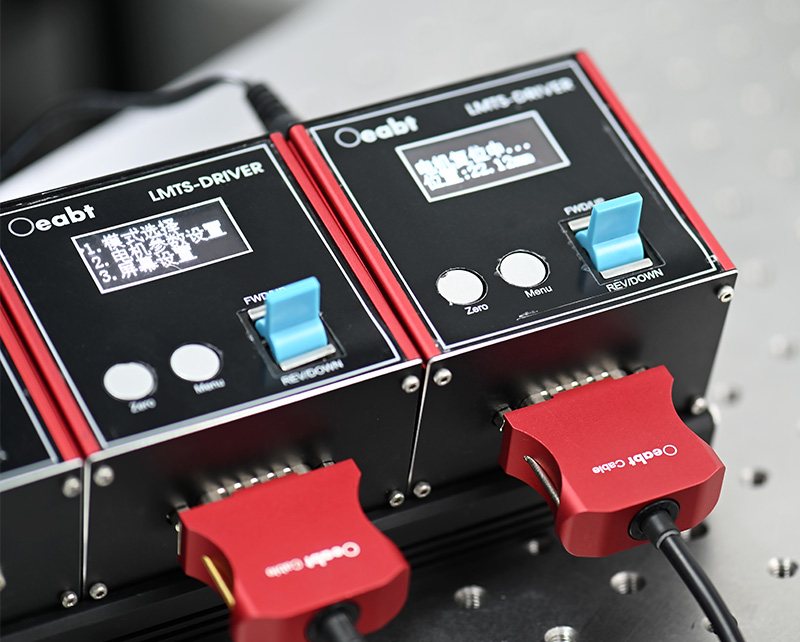

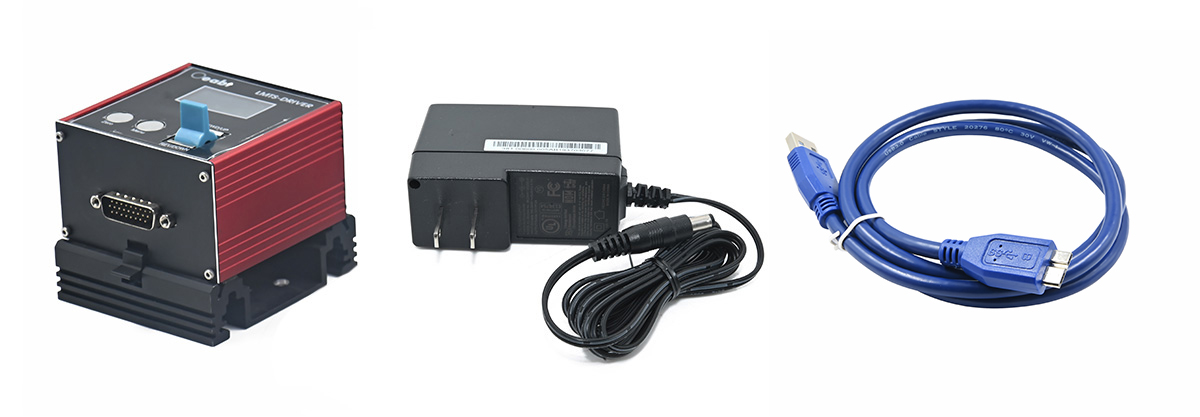

LMTS-DRIVER單軸步進運動控制器 |
|
|
電機輸出 |
|
|
驅動電壓 |
DC 12V |
|
驅動電流 |
1250mA（Max） |
|
驅動類型 |
12 bit PWM 控制 |
|
控制算法 |
半閉環微步進 |
|
高分辨率步進 |
LMTS-D（每轉 6400 微步（1.8°步距角步進電機） |
|
LMTS-S 每轉 28800微步（步距角18°/1:45 減速步進電機） |
|
|
位置反饋 |
霍爾效應編碼器 (兩相) 輸入，5V差分 |
|
編碼器反饋帶寬 |
500 Hz |
|
位置計數器 |
32 bit |
|
操作模式 |
位置、速度、動作循環 |
|
加減速方式 |
梯形加減速 |
|
電機連接器（Dsub26型）開環控制為M8/8pin型 |
|
|
電機驅動輸出 |
直流兩相式 |
|
正交編碼器 (QEP) 輸入 |
微分 |
|
限位開關輸入 |
正限位，0點限位 |
|
編碼器電源 |
DC 5V |
|

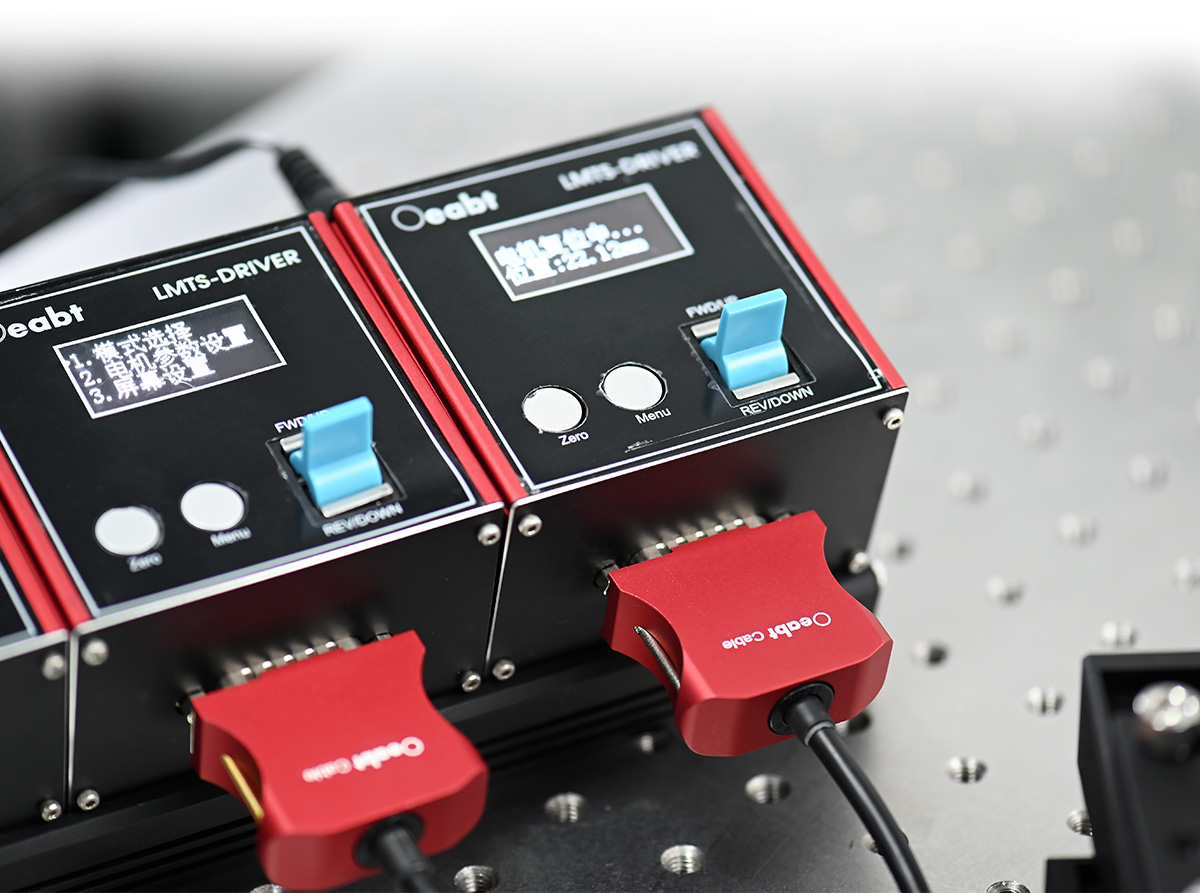

前面板控件 |
|
|
運動控制撥桿 |
單刀雙擲自復位 |
|
輸入電源要求 |
|
|
電壓 |
DC 12V 穩壓直流 |
|
最大輸出電流 |
1.5A（Max） |
|
外殼尺寸（不包括按鈕） |
76.1*74.2*46.9mm |
|
重量 |
183.4g |

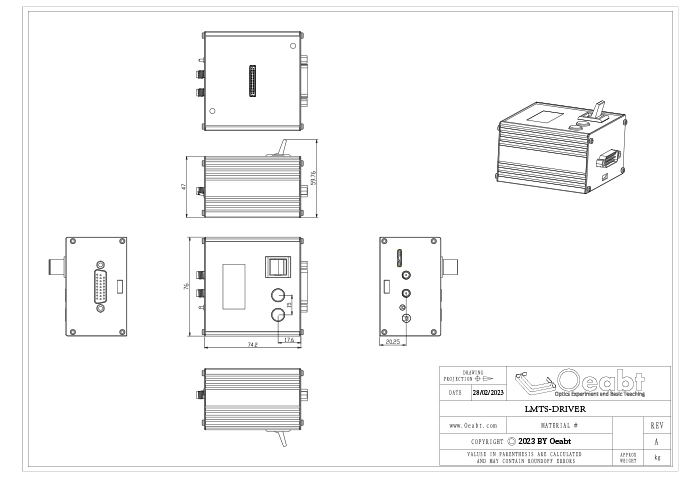

LMTS-DRIVER 工程圖下載
