? 內置驅動與控制電路，采用雙向出軸28BYG步進電機，同時支持電動/手動雙模式；
? 內置PID控制功能，加減速曲線平滑，運動執行器啟停進退平穩，無頓挫感；
? 驅動脈沖默認采用256x細分，從而使運動平臺運行平穩，安靜，穩定；
? 采用霍爾操縱桿，可對直線運動平臺進行實時的、線性的、平滑的無級加減速控制；
? 支持點動、慢跑、霍爾無級變速前后進給等自由運動控制模式；
? 支持記憶斷電前行程位置功能，重啟后不自動歸零（可手動操作）；
? 通過組合按鍵執行電機復位及速度切換（快慢兩檔）；
? 支持通過USB串口通信與上位機程序程序交互，通信協議采用ASCII O’motion指令集；
? 支持在Windouws/Linux/MacOs/Android及其他有串口通信功能的操作系統下開發上位機控制程序，實現跨平臺應用；
? 提供windows版本的上位機控制程序樣例及通信協議文檔，方便用戶進行二次開發或系統集成；

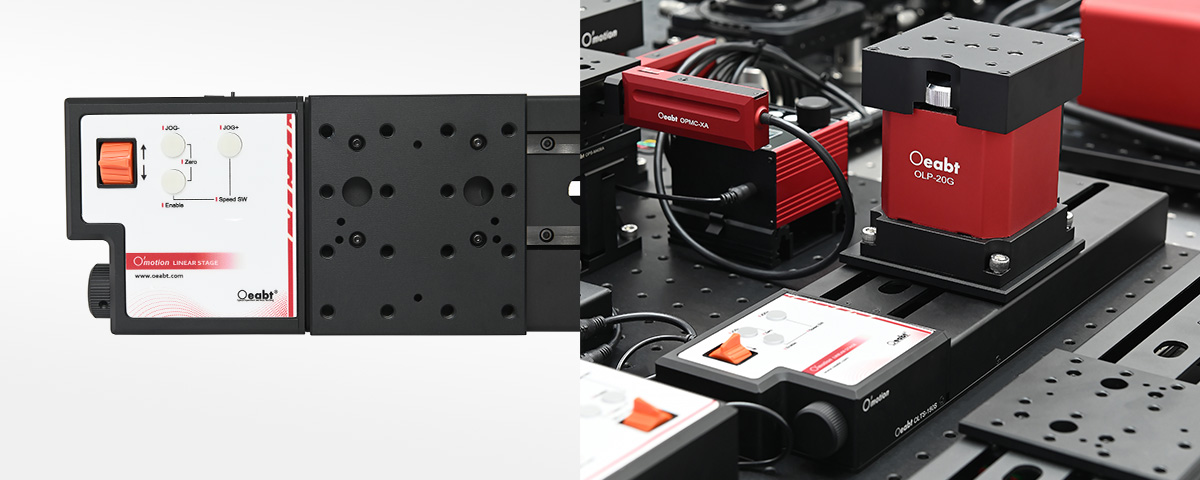

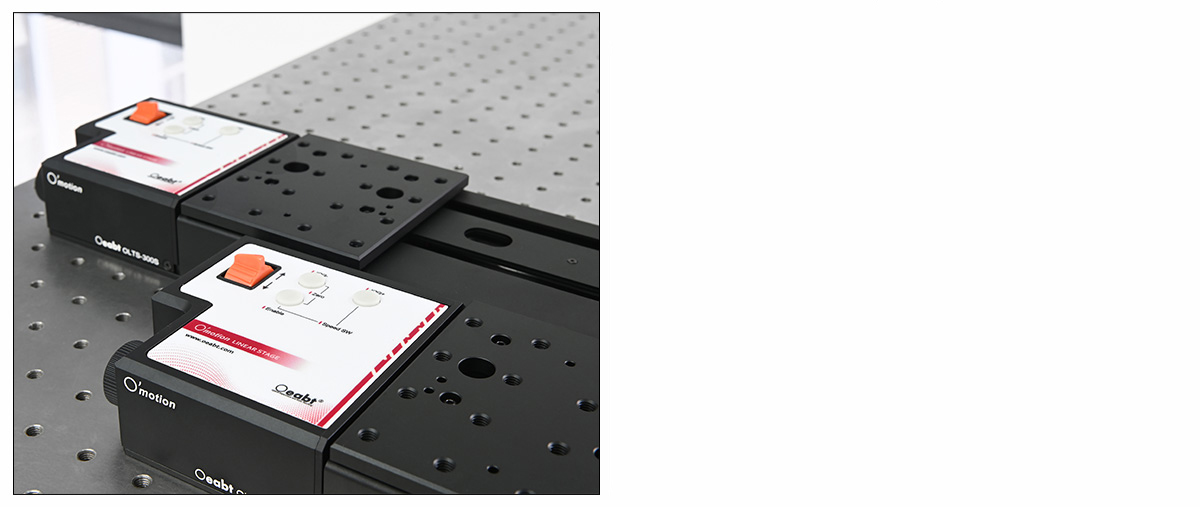

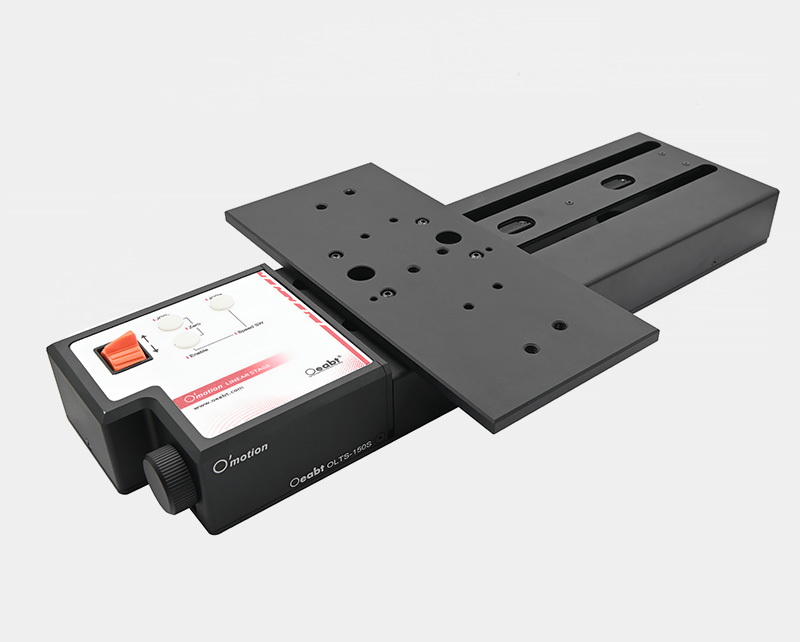

該直線運動平臺內置了O’motion系列驅動與控制器，無需外接控制設備即可實現精密運動控制，極大簡化了系統架構和安裝流程。
|

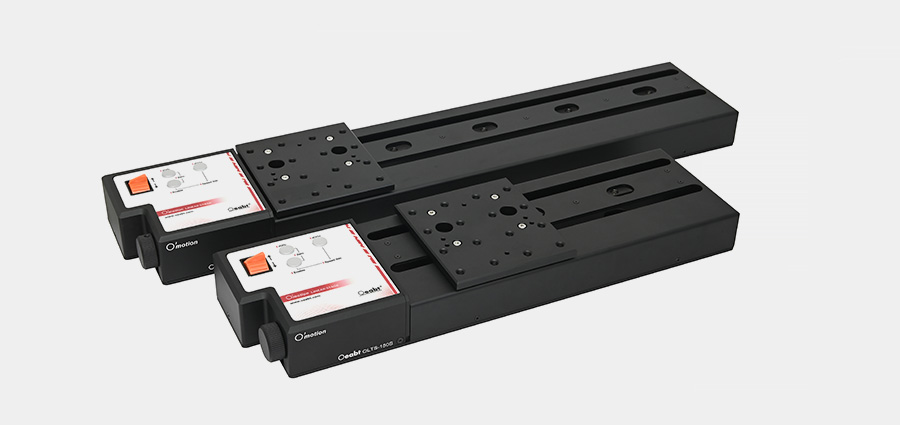

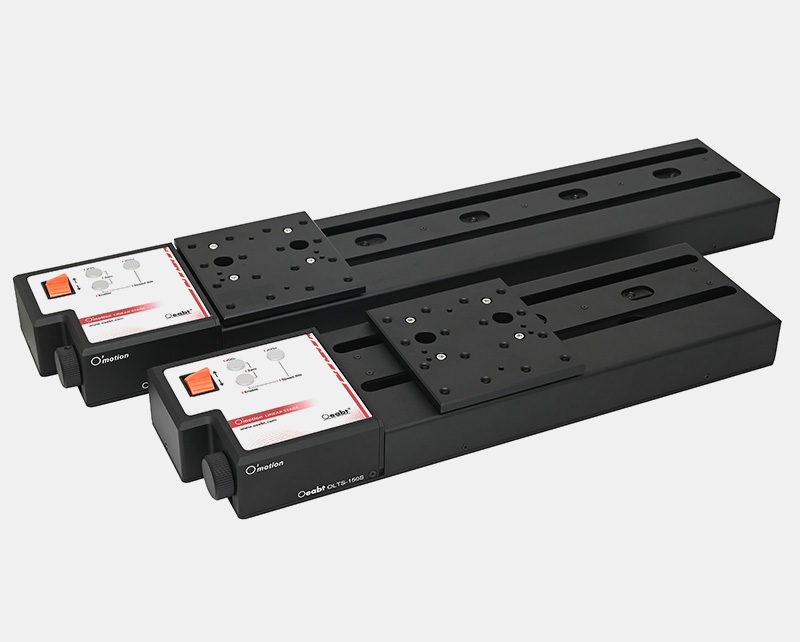

型號 |
OLTS-150S |
OLTS-300S |
|
規格 |
360*100*40.5mm |
500*100*40.5mm |
|
總行程 |
146mm |
296mm |
|
重量 |
2000.3g |
2610.0g |
|
載物臺尺寸 |
||
|
臺面尺寸 |
100*90mm |
|
|
臺面螺紋 |
M6*16處，?3mm*6處（銷孔） |
|
|
絲杠 |
?8*1mm（導程） |
|
|
導軌形式 |
雙直線導軌 |
|
|
材質 |
鋁合金+高碳鋼 |
|
|
精度技術指標 |
||
|
整步分辨率 |
0.002μm/脈沖 |
|
|
半步分辨率 |
0.001μm/脈沖 |
|
|
高速擋速度： ? |
4.69mm/s |
|
|
低速擋速度 |
2.93mm/s |
|
|
點動距 |
0.1mm（固定值） |
|
|
定位精度 |
±0.01mm |
|
|
單向重復定位精度 |
±0.02mm |
|
|
雙向重復定位精度 |
±0.03mm |
|
|
承載力 |
11.7kg |
|
|
電機、傳感器技術指標 |
||
|
電機類型 |
兩相步進電機 |
|
|
電機型號 |
28BYG-60AB |
|
|
額定電流 |
0.6A/Ph |
|
|
步距角 |
1.8° |
|
|
微步數 |
51200 |
|
|
傳感器類型 |
槽型光電傳感器 |
|
|
傳感器電源電壓 |
DC?5V |
|
|
消耗電流 |
50mA |
|
|
輸出端電氣特性 |
NPN常閉 |
|
|
信號的含義 |
低電平有效 |
|
|

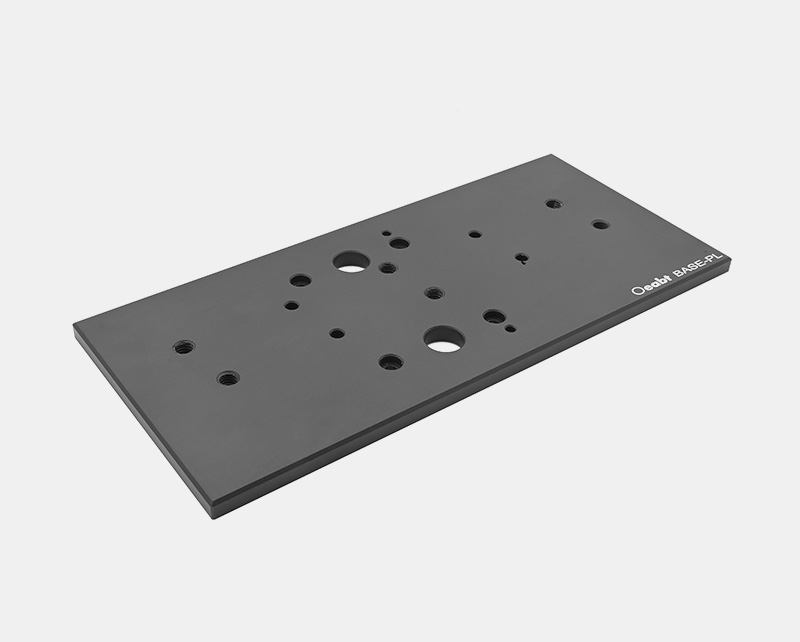

型號 |
BASE-PL |
|
規格 |
200*90*6mm |
|
螺孔類型 |
M4*4處（沉頭孔）、M6*6處、?12mm*2處（通孔）、?4mm*4處（盲孔）、?3mm*2處（定位孔） |
|
重量 |
281.6g |
|
材質 |
7075鋁合金 |
?
|
型號 |

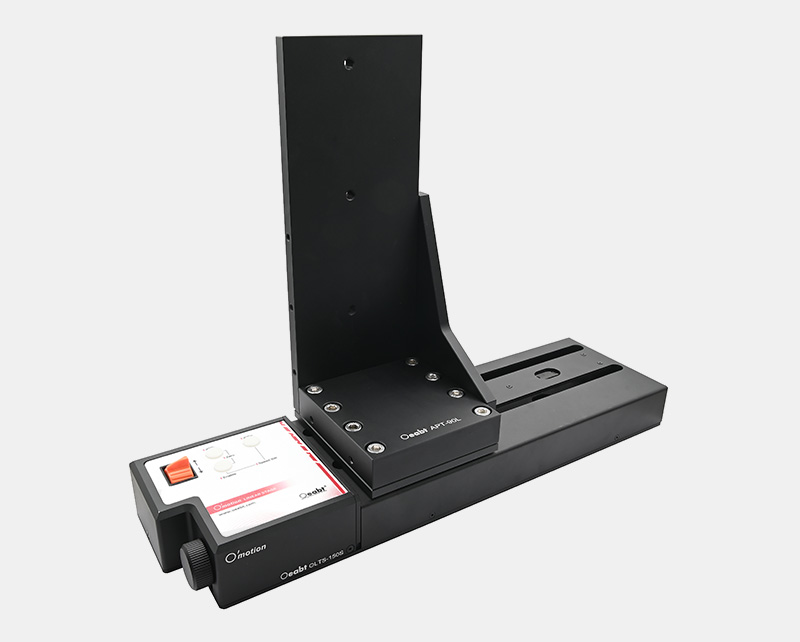

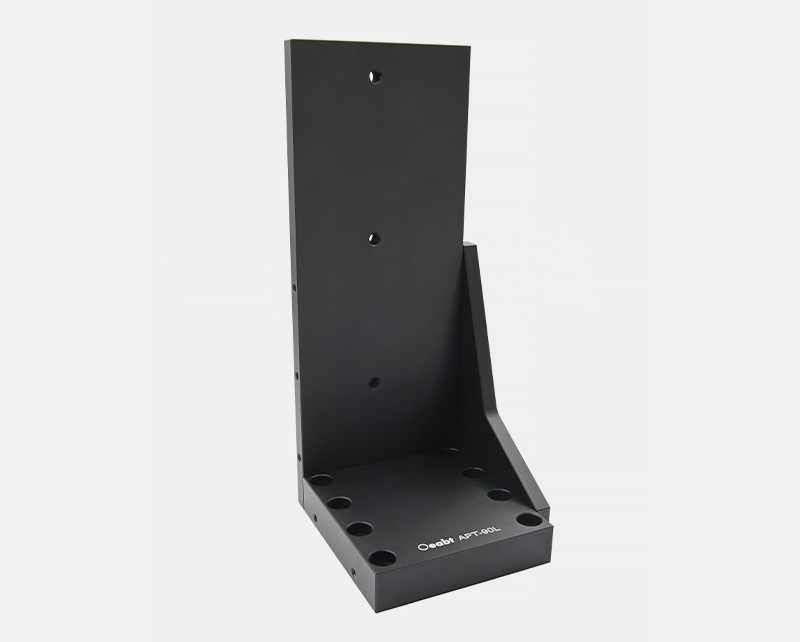

APT-90L |
|
規格 |
102*98*230mm |
|
螺孔類型 |
底板：M6*8處（沉頭孔）；側板：M6*3處、?3mm*2處（定位孔） |
|
重量 |
1104.4g |
|
材質 |
7075鋁合金 |
?

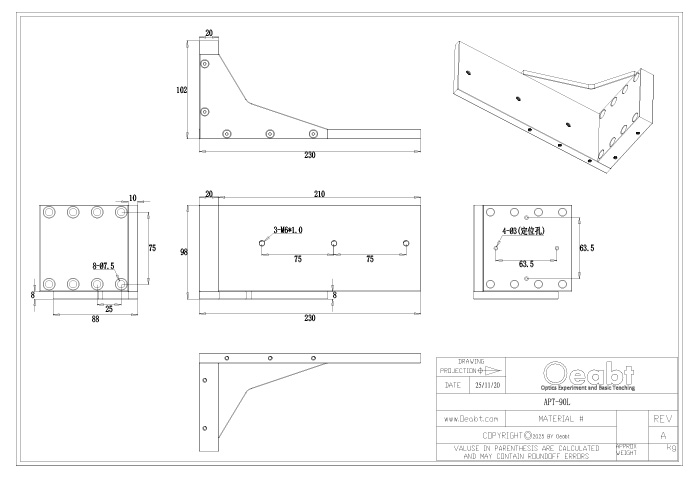

APT-90L 工程圖下載
