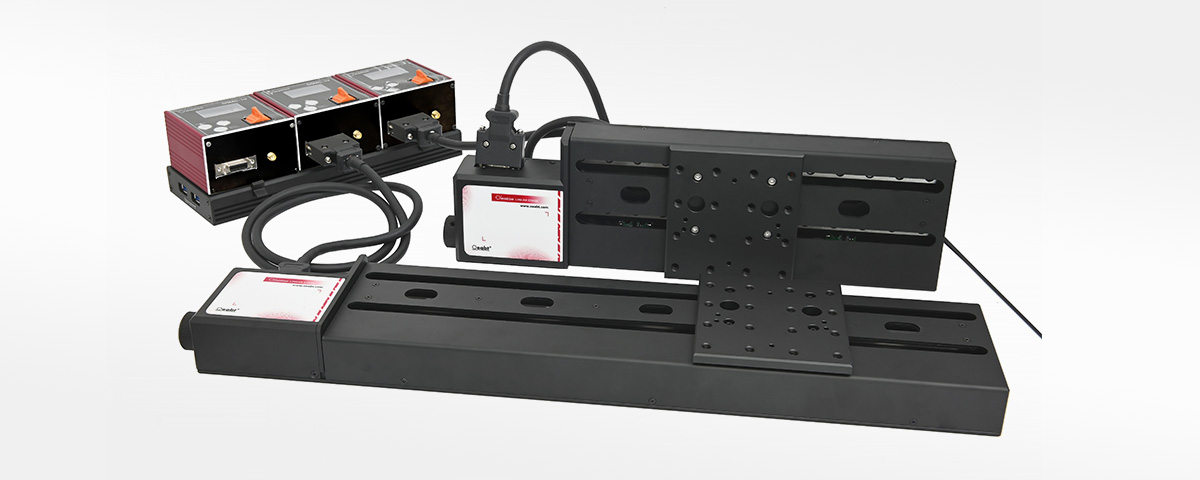

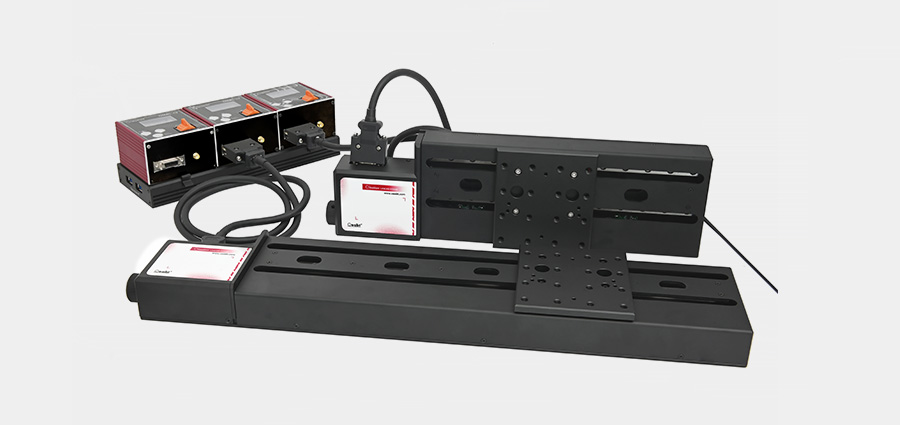

? 長行程與高精度兼?zhèn)涞膯屋S直線運動平臺；
? 搭載高性能兩相步進電機，配合微步細分技術，可實現納米級的脈沖分辨率；
? 提供寬速度范圍（0.78mm/s至6.25mm/s）和可調點動功能（0.01-0.5mm）；
? 支持點動、慢跑、霍爾無級變速前后進給等自由運動控制模式；
? 支持通過USB串口通信與上位機程序程序交互，通信協議采用ASCII O’motion指令集；
? 支持在Windouws/Linux/MacOs/Android等操作系統下開發上位機控制程序，實現跨平臺應用；
? 提供windows版本的上位機控制程序樣例及通信協議文檔，方便用戶進行二次開發或系統集成；

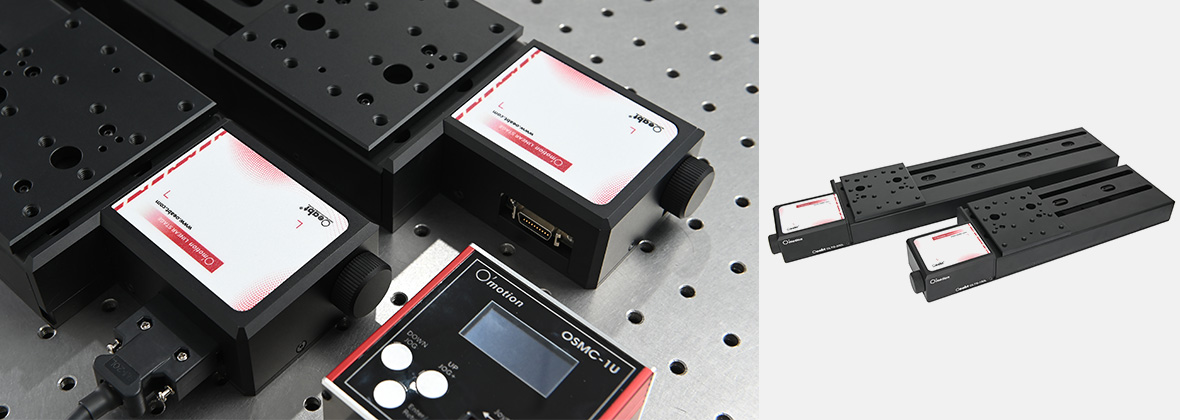

? 推薦與 O'motion單軸/四軸運動控制器配套使用；

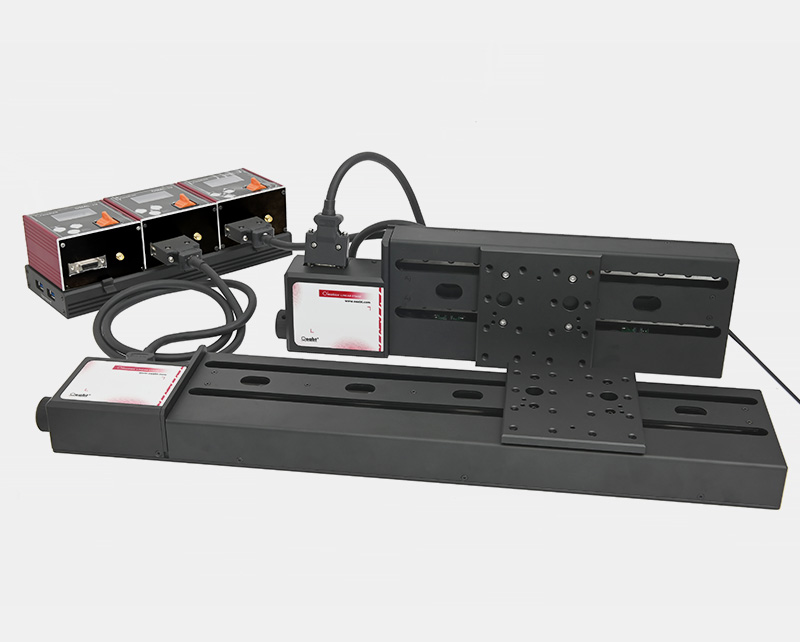

兼具長行程與高精度的直線運動平臺，需配套O'motion運動控制器使用。
|

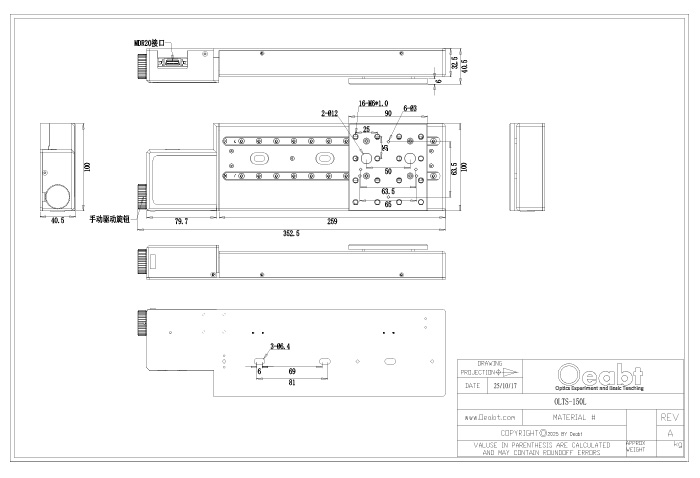

型號 |
OLTS-150L |
OLTS-300L |
|
規格 |
352.5*100*40.5mm |
492.5*100*40.5mm |
|
總行程 |
146mm |
296mm |
|
重量 |
1896.8g |
2471.2g |
|
載物臺尺寸 |
||
|
臺面尺寸 |
100*90mm |
|
|
臺面螺紋 |
M6*16處，?3mm*6處（銷孔） |
|
|
絲杠 |
?8*1mm（導程） |
|
|
導軌形式 |
雙直線導軌 |
|
|
材質 |
鋁合金+高碳鋼 |
|
|
精度技術指標 |
||
|
整步分辨率 |
0.002μm/脈沖 |
|
|
半步分辨率 |
0.001μm/脈沖 |
|
|
最高速度 |
6.25mm/s |
|
|
最低速度 |
0.78mm/s |
|
|
點動距 |
設置范圍0.01-0.5mm |
|
|
定位精度 |
±0.01mm |
|
|
單向重復定位精度 |
±0.02mm |
|
|
雙向重復定位精度 |
±0.03mm |
|
|
承載力 |
11.7kg |
|
|
電機、傳感器技術指標 |
||
|
電機類型 |
兩相步進電機 |
|
|
電機型號 |
28BYG-60AB |
|
|
額定電流 |
0.6A/Ph |
|
|
步距角 |
1.8° |
|
|
微步數 |
51200 |
|
|
傳感器類型 |
槽型光電傳感器 |
|
|
傳感器電源電壓 |
DC?5V |
|
|
消耗電流 |
50mA |
|
|
輸出端電氣特性 |
NPN常閉 |
|
|
信號的含義 |
低電平有效 |
|
|
推薦驅動器/控制器 |
O’motion 單軸步進運動控制器、O’motion 四軸運動控制系統 |
|
|
注*：最高、最低運動速度及點動距取決于運動控制器的脈沖頻率及設定，因此上述*號標注參數，均為采用Oeabt? O‘motion 四軸運動控制系統下的測試結果。 |
||
|

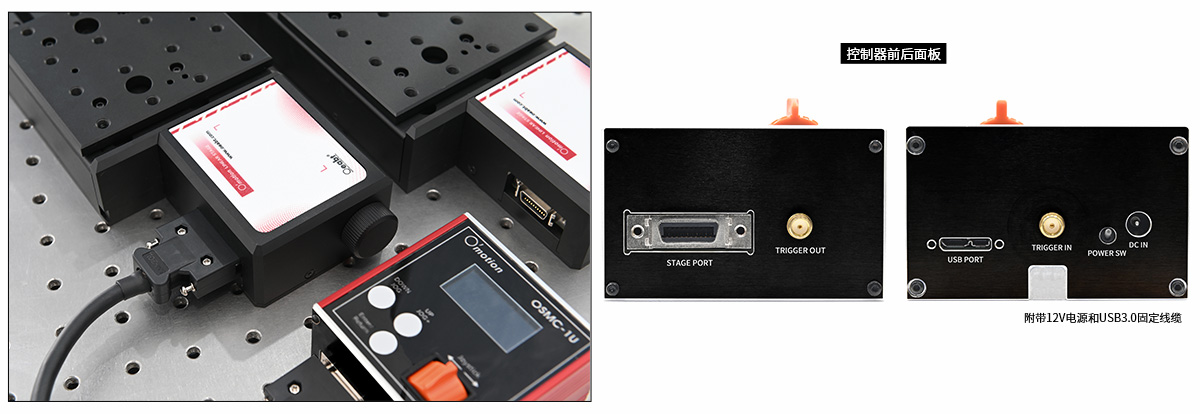

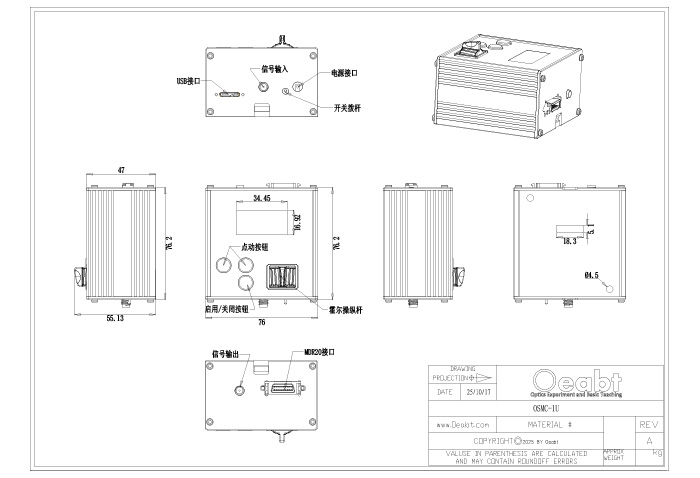

電機輸出 |
|
|
型號 |
OSMC-1U |
|
驅動電壓 |
DC 12V-24V |
|
驅動電流 |
2A Max |
|
驅動類型 |
16 bit PWM控制 |
|
控制算法 |
PID |
|
高分辨率步進 |
對應步距角是1.8度的兩相電機，每轉51200微步 |
|
細分倍數 |
16X-256X（軟件調整） |
|
編碼器反饋帶寬 |
500 Hz |
|
位置計數器 |
32 bit |
|
操作模式 |
位置、速度、動作循環 |
|
加減速方式 |
S形 |
|
外觸發控制 |
頻率識別 |
|
斷電記憶 |
有，保持原位 |
|
通信協議 |
開放ASCII指令 |
|
支持系統 |
全平臺 |
|
二開SDK |
協議文檔 |
|
電機連接器(Dsub26型)開環控制為MDR20型 |
|
|
電機驅動輸出 |
直流兩相式 |
|
正交編碼器(QEP)輸入 |
PID |
|
限位開關輸入 |
正限位，0點限位 |
|
編碼器電源 |
DC 5V |
|
前面板控件 |
|
|
操縱桿 |
霍爾無極調速 |
|
輸入電源要求 |
|
|
電壓 |
DC12V-24V? |
|
最大輸出電流 |
2A Max |
|
外殼尺寸 |
76.0*74.2*47.0mm |
|
重量 |
183.5g |
|
注*：通過脈寬識別時，需專用復雜信號發生器生成先導脈沖寬度不同的信號來判斷運動方向，根據脈沖頻率調整運動速度；而采用頻率識別時，僅通過頻率高低來判斷運動方向，速度則服從用戶的全局速度設定（1-8x），因此對用戶信號要求簡單，具備調頻特性即可。 |
|
|

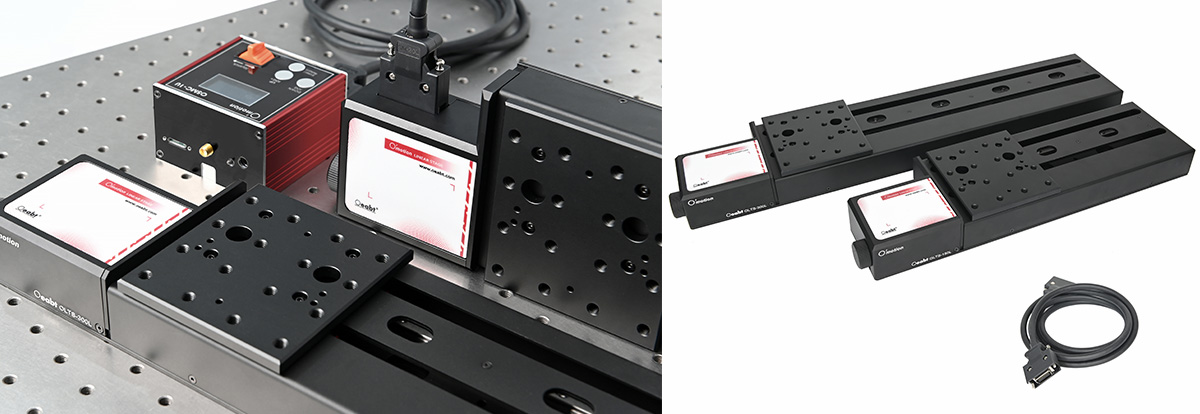

型號 |
BASE-PL |
|
規格 |
200*90*6mm |
|
螺孔類型 |
M4*4處（沉頭孔）、M6*6處、?12mm*2處（通孔）、?4mm*4處（盲孔）、?3mm*2處（定位孔） |
|
重量 |
281.6g |
|
材質 |
7075鋁合金 |
|
型號 |
APT-90L |
|
規格 |
102*98*230mm |
|
螺孔類型 |
底板：M6*8處（沉頭孔）；側板：M6*3處、?3mm*2處（定位孔） |
|
重量 |
1104.4g |
|
材質 |
7075鋁合金 |
?

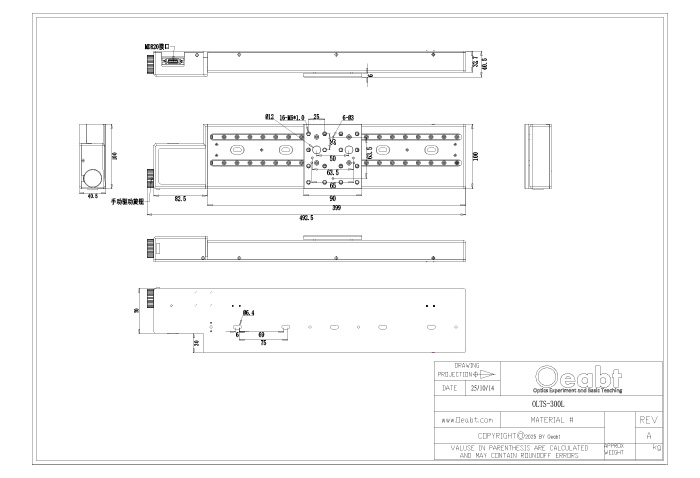

OLTS-300L 工程圖下載
