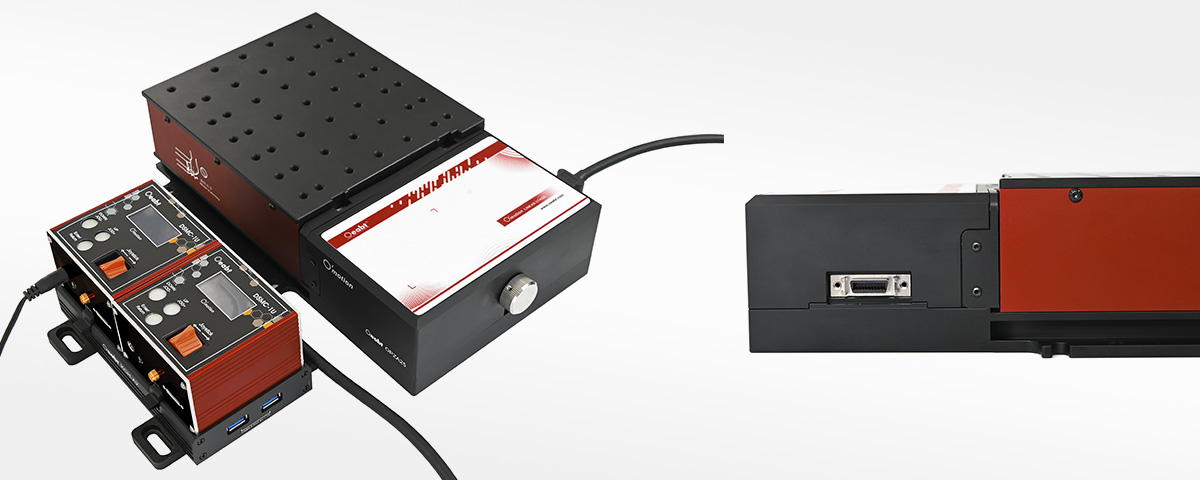

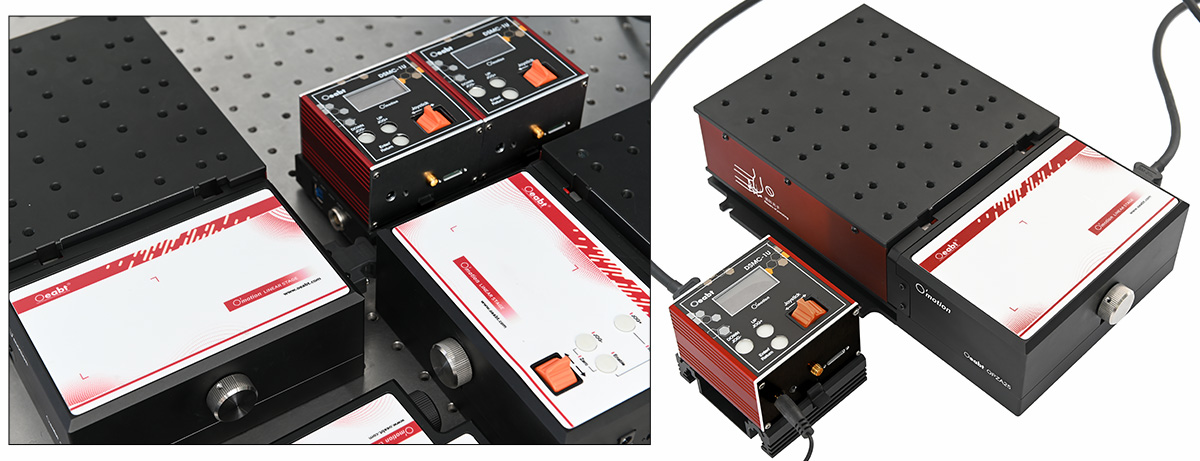

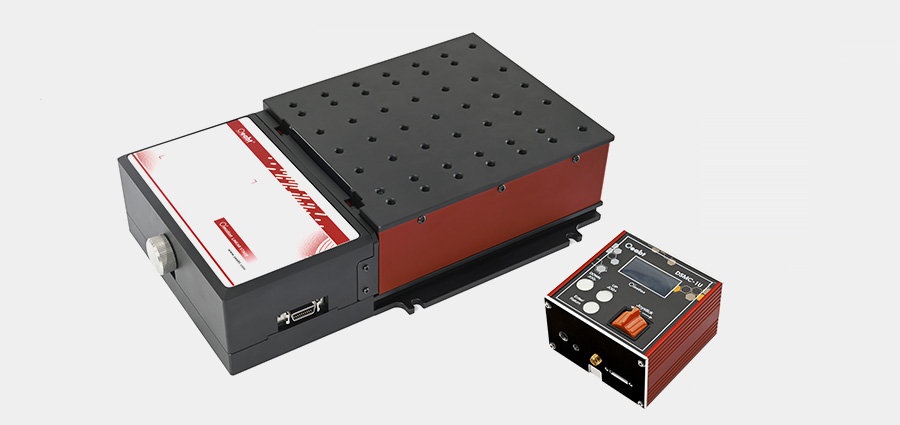

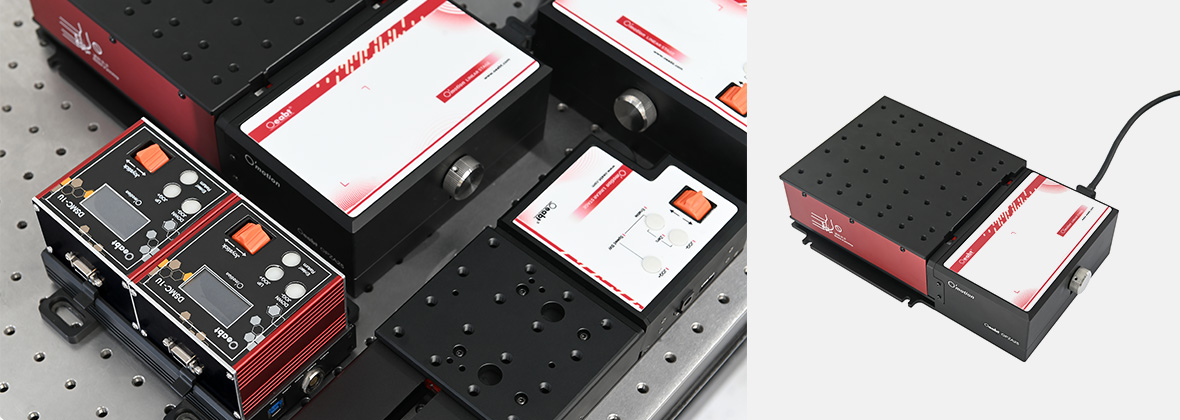

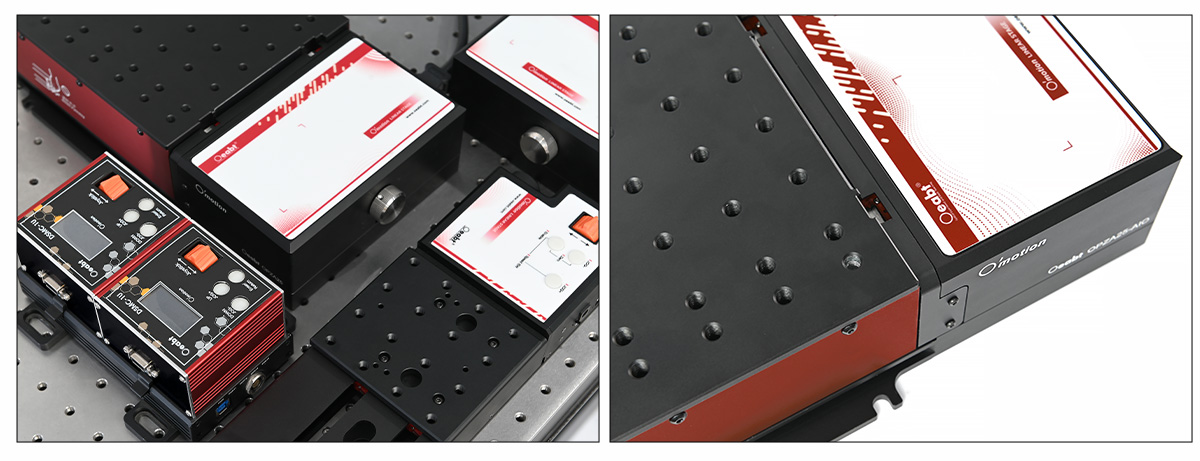

? 兼具亞微米級增量與高負載力的升降平臺，升降行程25mm；

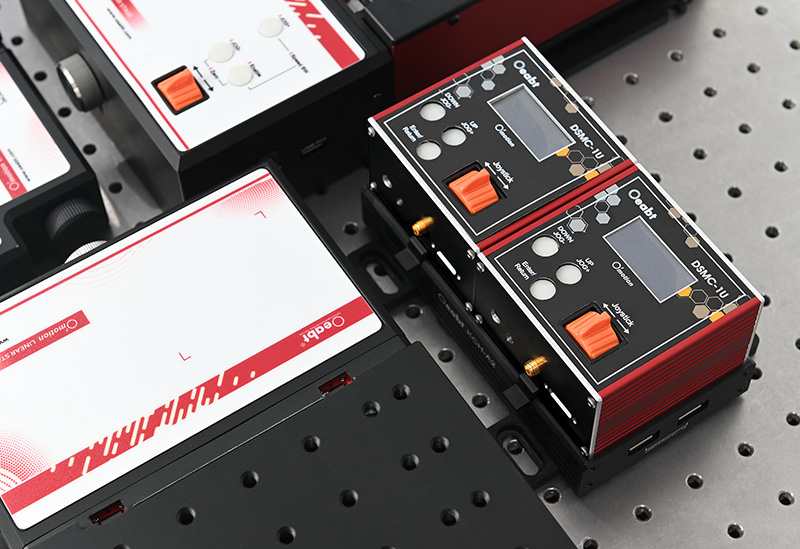

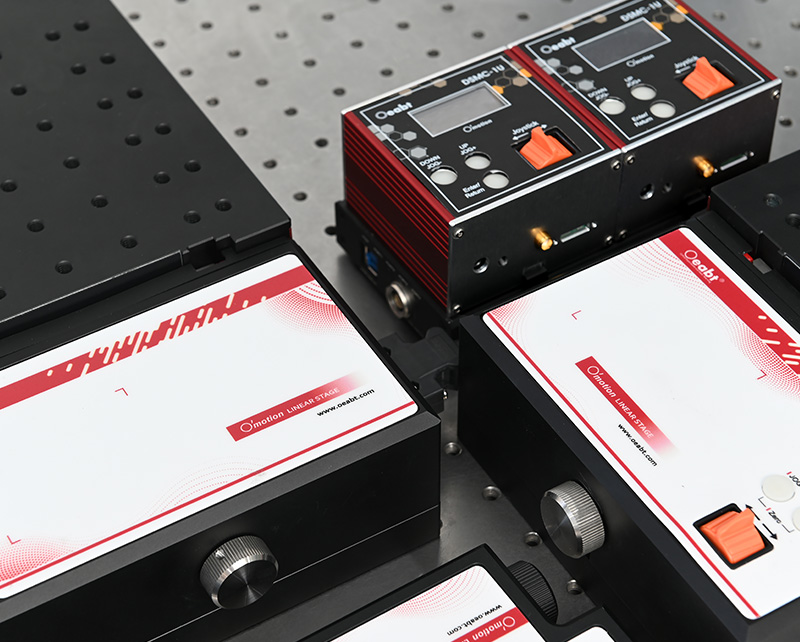

? 需配套DSMC-1U直流電機控制器使用；
? 支持點動、慢跑、霍爾無級變速前后進給等自由運動控制模式；
? 支持在Windouws/Linux/MacOs/Android等操作系統下開發上位機控制程序，實現跨平臺應用；

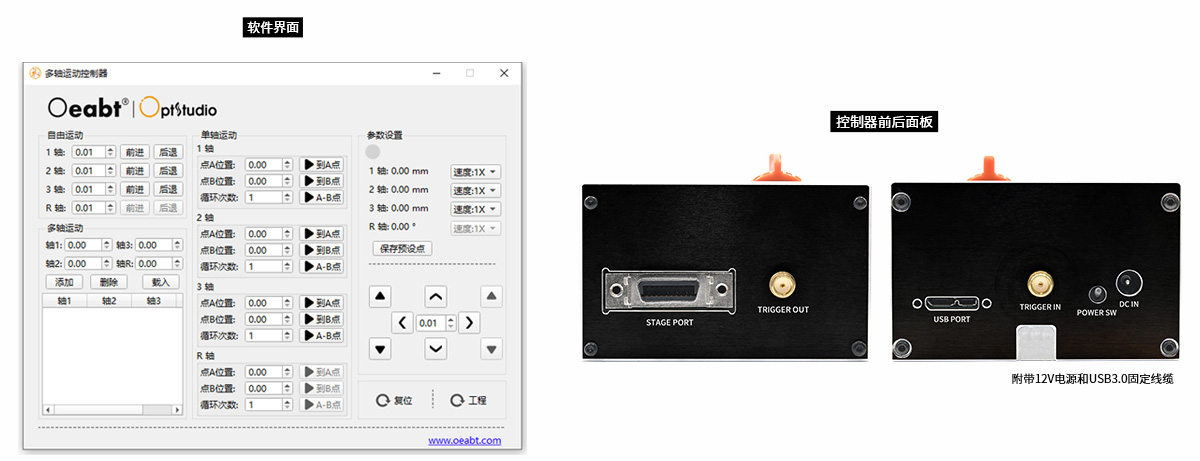

? 提供windows版本的上位機控制程序樣例及通信協議文檔，方便用戶進行二次開發或系統集成；
|

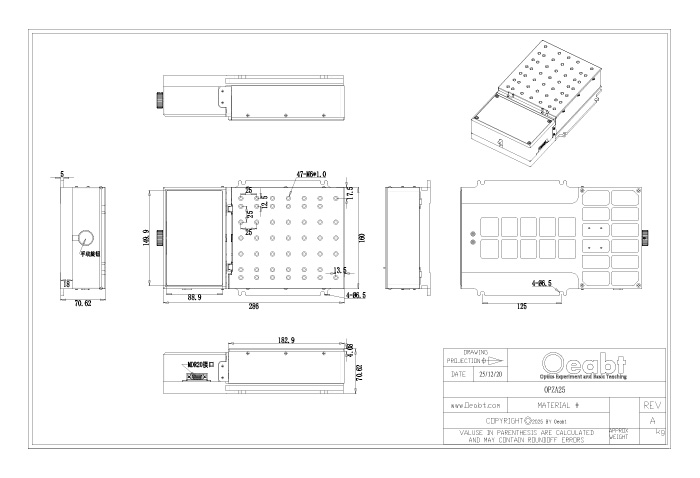

規格 |
286.0*181.5*72.3mm |
|

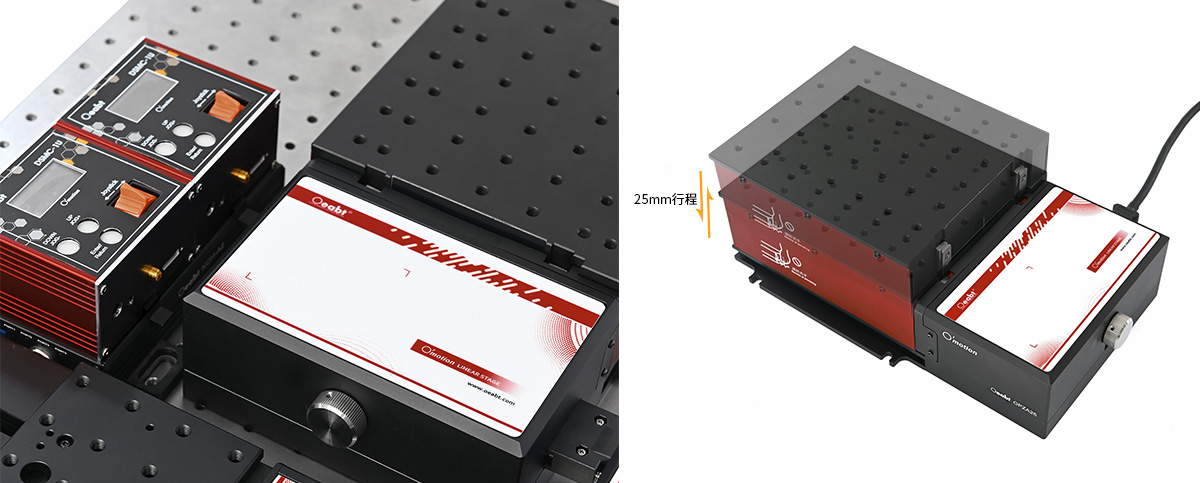

升降行程 |
25mm |
|
平臺高度 |
最低平臺高度：72.3mm；最高平臺高度：99mm |
|
臺面尺寸 |
178*160mm |
|
絲杠類型 |
?12mm 精密滾珠絲杠，導程2mm |
|
導軌形式 |
雙直線導軌 |
|
負載能力 |
建議值≤65磅（30kg） |
|
重量 |
5.65kg |
|
精度性能指標 |
|
|
雙向重復定位精度 |
5μm |
|
反向間隙 |
5μm |
|
平整度 |
≥0.02mm |
|
高/低速檔速度、點動距* |
取決于上位機脈沖 |
|
電機、傳感器參數指標 |
|
|
電機類型 |
42BYG直流電機 |
|
步距角 |
1.8° |
|
微步數 |
51200 |
|
工作電壓 |
DC 12 V |
|
工作電流 |
2A |
|
傳感器類型 |
槽型光電傳感器（NPN常開，高電平有效） |
|
推薦驅動器/控制器 |
DSMC-1U直流電機控制器、O’motion 四軸運動控制系統 |
|
注*：最高、最低運動速度及點動距取決于運動控制器的脈沖頻率及設定，因此上述*號標注參數，均為采用Oeabt? O’motion 四軸運動控制系統下的測試結果。 |
|
|

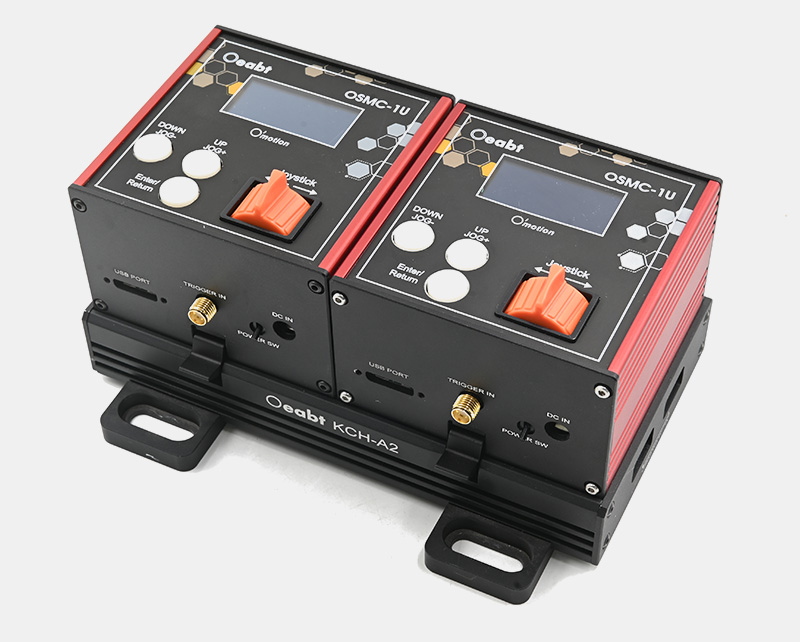

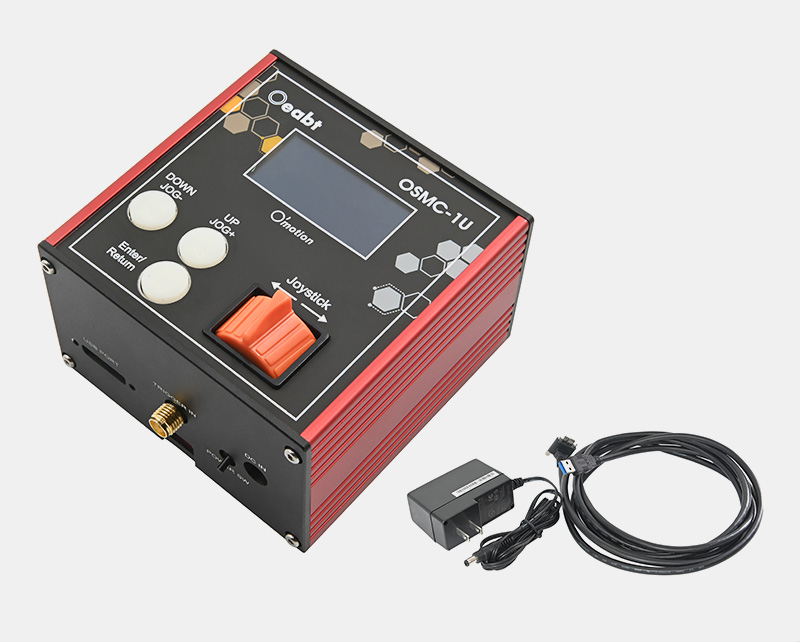

電機輸出 |
|
|
型號 |
DSMC-1U |
|
驅動電壓 |
DC 12V |
|
驅動電流 |
2A Max |
|
驅動類型 |
16 bit PWM控制 |
|
控制算法 |
PID |
|
分辨率 |
取決于促動器導程及編碼器線數 |
|
速度調節范圍 |
取決于促動器電機/減速機參數 |
|
編碼器反饋帶寬 |
500 Hz |
|
位置計數器 |
32 bit |
|
操作模式 |
位置、速度、動作循環 |
|
加減速方式 |
梯形 |
|
外觸發控制 |
頻率識別1 |
|
斷電記憶 |
有，保持原位 |
|
通信協議 |
開放ASCII指令 |
|
支持系統 |
全平臺 |
|
二開SDK |
指令集文檔 |
|
電機連接器形式 |
MDR14 |
|
電機驅動輸出 |
直流有刷電機 |
|
正交編碼器(QEP)輸入 |
PID |
|
限位開關輸入 |
正限位，0點限位 |
|
編碼器電源 |
DC 5V |
|
外殼尺寸 |
76.0*74.2*47.0mm |
|
電壓 |
183.5g |
| 輸入電源要求 | |
|
電壓 |
DC?12V |
|
最大輸出電流 |
2A Max |
|
注1*：通過脈寬識別時，需專用復雜信號發生器生成先導脈沖寬度不同的信號來判斷運動方向，根據脈沖頻率調整運動速度；而采用頻率識別時，僅通過頻率高低來判斷運動方向，速度則服從用戶的全局速度設定（PWM 1-100%），因此對用戶信號要求簡單，具備調頻特性即可。 |
|
OSMC-1U 工程圖下載
