參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 可建立集裝在其上的Oeabt系列C模塊控制器與PC間的通信連接；

? 基于USB3.0通信標準的緊湊型平臺；

? 可水平或垂直安裝于光學平臺上；

? 多個C模塊型控制器共享電源供應和USB連接；

? 支持級聯，可連接多個控制器集線器；

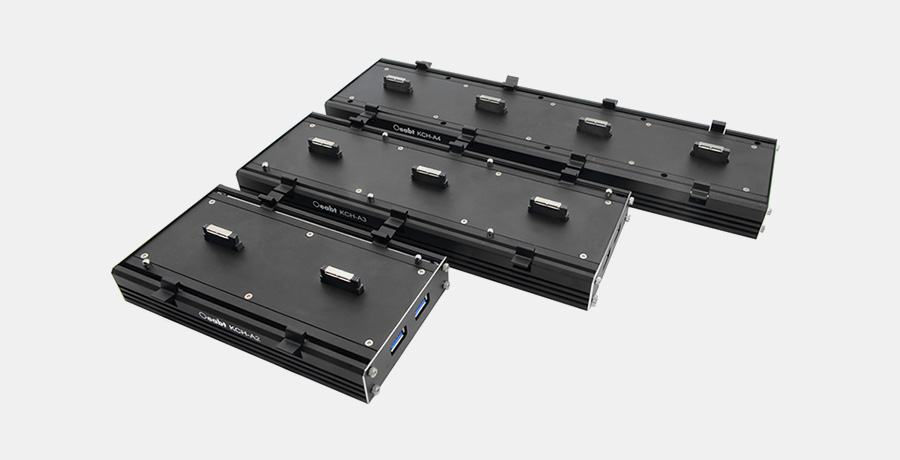

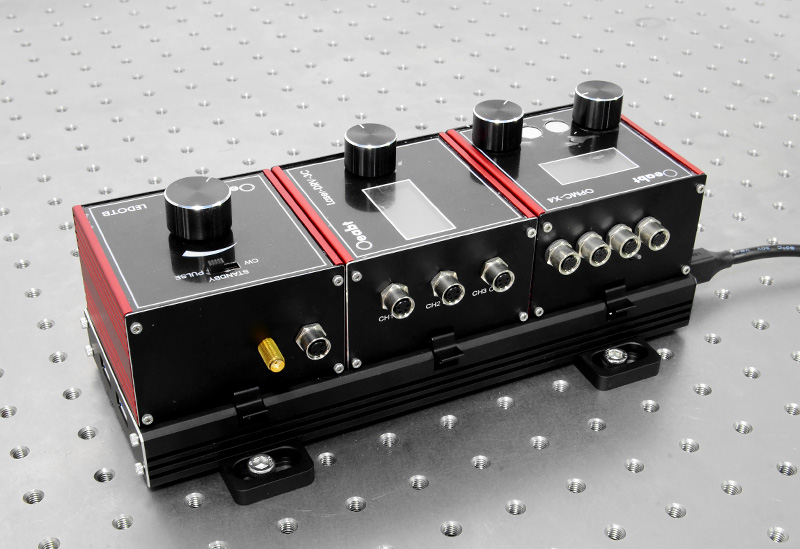

KCH-A系列通訊總線與電源集線器專為Oeabt系列C模塊控制器的操作而設計，它們簡化了電纜管理、電源鏈路和多臺USB設備間的通訊問題。方便掛載其它USB外設，如光束分析相機、外置移動硬盤等。

型號	KCH-A2	KCH-A3	KCH-A4
規格	154.584.231.4mm	231.084.231.4mm	307.584.231.4mm
集成位數	2位	3位	4位
輸入功率	12V8A=96W Max，5V2A=10W Max，Total：106W/Max
輸出功率	12V8A=96W Max，5V2A=10W Max，Total：106W/Max

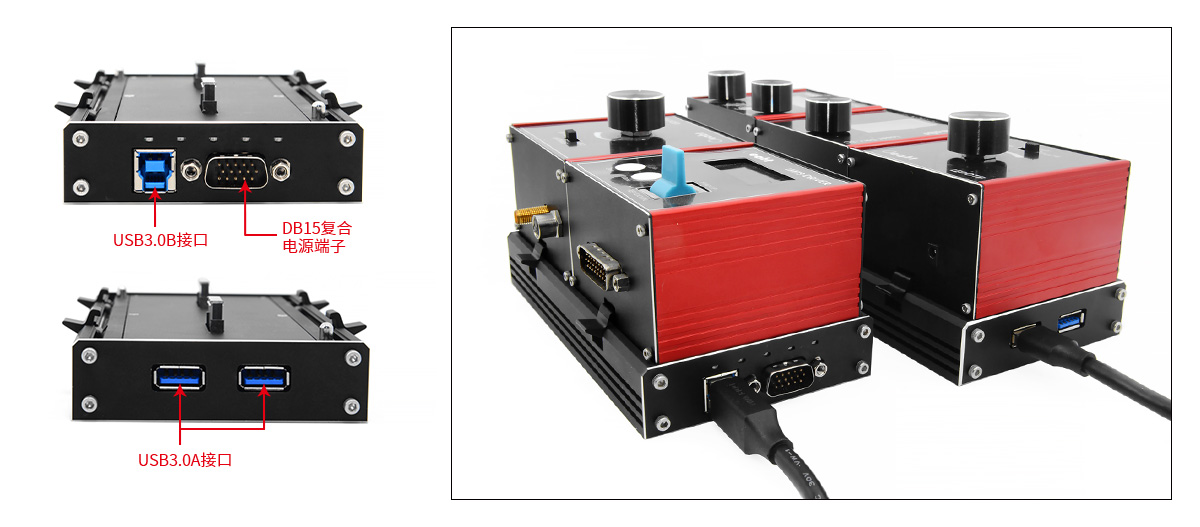

接口類型	1處USB3.0-B接口，1處DB15復合電源端子, 2處USB3.0-A接口
重量	353.7g	522.3g	681.9 g
附件	水平支架1對，12V電源1，USB3.0數據線*1

示意圖

通用參數

（1）KCH-A系列通訊總線與電源集線器專為Oeabt系列C模塊控制器的操作而設計，它們簡化了電纜管理、電源鏈路和多臺USB設備間的通訊問題。方便掛載其它USB外設，如光束分析相機、外置移動硬盤等。

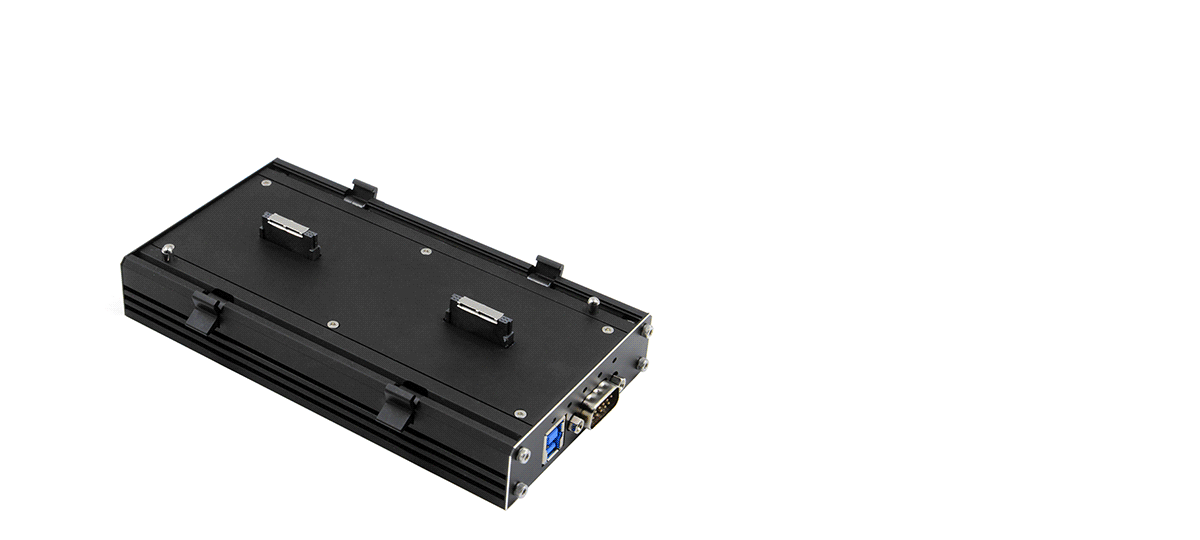

集成時先將基板上的接口防護套摘除。放置C模塊控制器前，兩端的扣手需先向下掰開。放置完成后再向上掰扣扣手固定C模塊控制器。

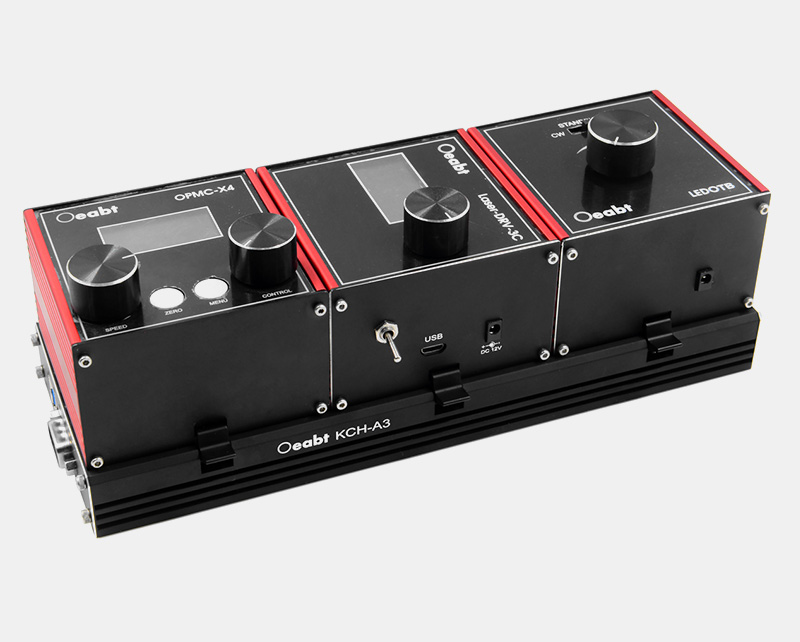

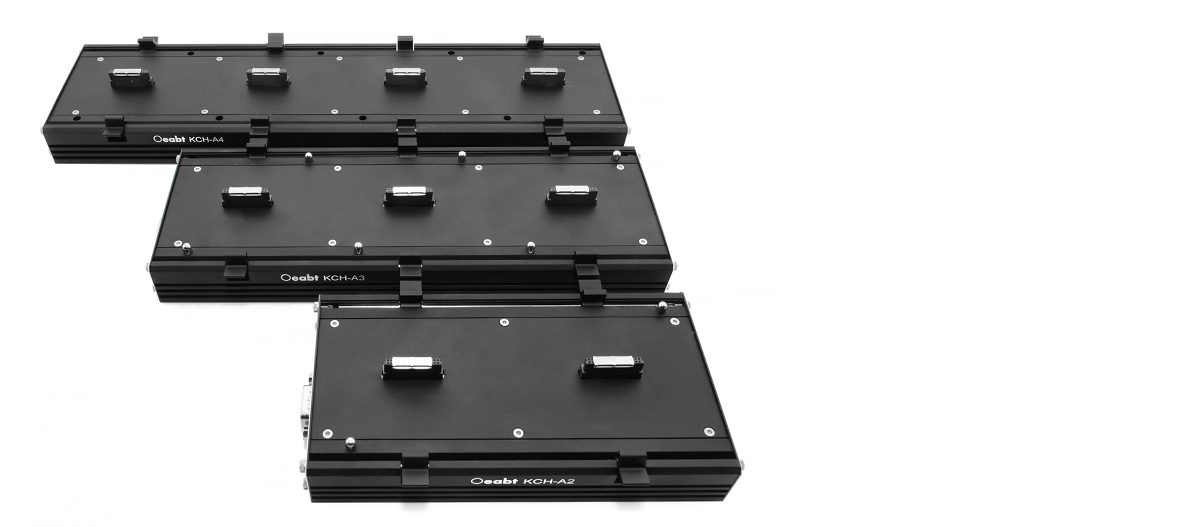

（2）C模塊通訊總線與電源集線器包括一個薄型基板式托架，其上表面有數個板間連接座，可集裝2/3/4個C模塊控制器。它包含標準的USB 3.0集線器電路，而且能僅用單根電源線為最多4臺(KCH-A4)C模塊控制器供電，以及提供通訊。該集線器設計有兩路獨立的12V（8A）和5V（2A）電壓，可汲取的最大電流為8A；（請確認使用時的總電流不超過8A）。

（3）在多臺集線器級聯時，這些集線器可大大減少所需的USB電纜和電源線的數量。集成器包含2個額外的USB接口，可用于掛載其他USB設備使用，采用USB3.0A TO USB3.0B電纜可連接多臺集線器級聯使用，而仍然只使用一根USB電線連接到主控計算機的USB輸出端口。

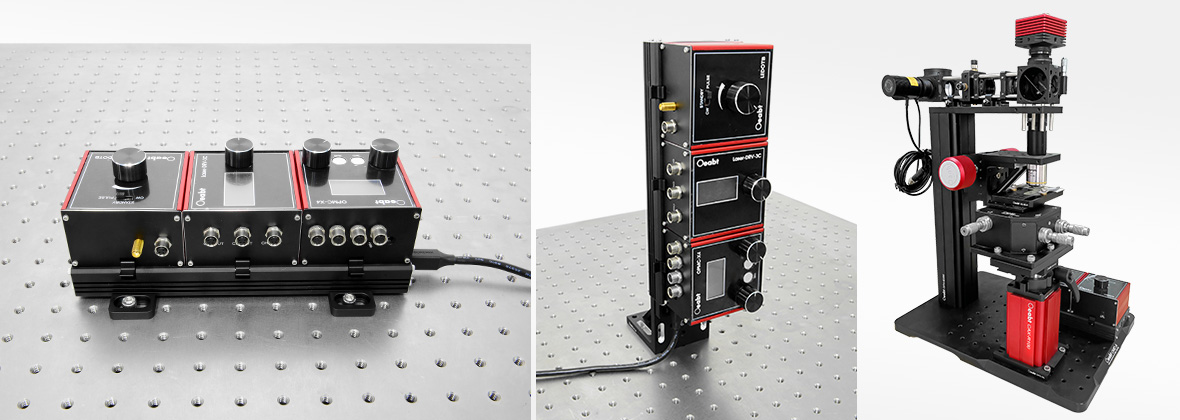

（4）此外，它們使得可將C模塊靠近搭建自動光機械應用所需的所有其它機械組件安裝，以大幅減少儀器儀表在光學平臺上的擺放面積，集線器可水平或垂直安裝在光學平臺上。每個控制器集線器都包含水平安裝支架，用于將集線器固定到光學平臺或面包板。

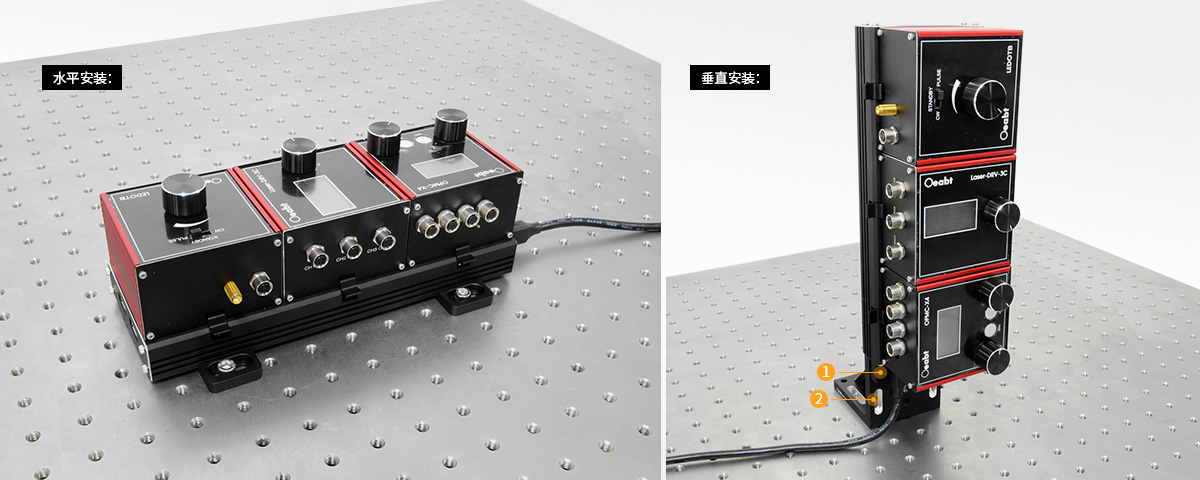

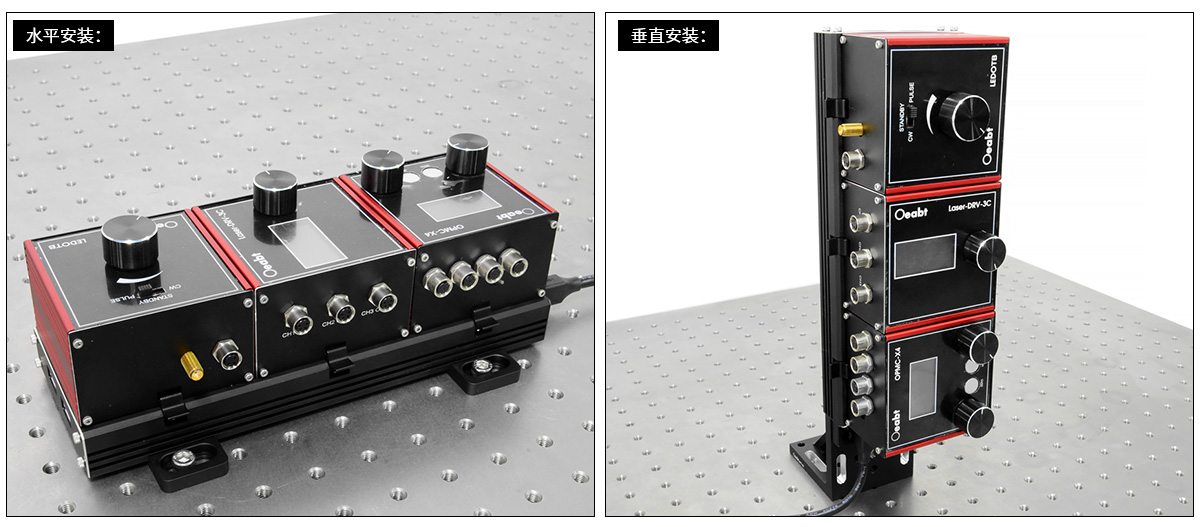

利用APT-90直角轉接件和OPS-M406A轉換板可垂直安裝

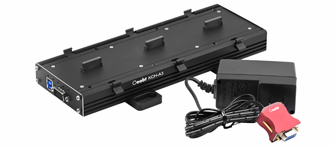

附件清單：總線通信與電源集線器*1，水平支架*1對，12V電源*1

??APT-90 90°直角轉接件點擊購買 >

? OPS-M406系列尺寸轉換板點擊購買 >

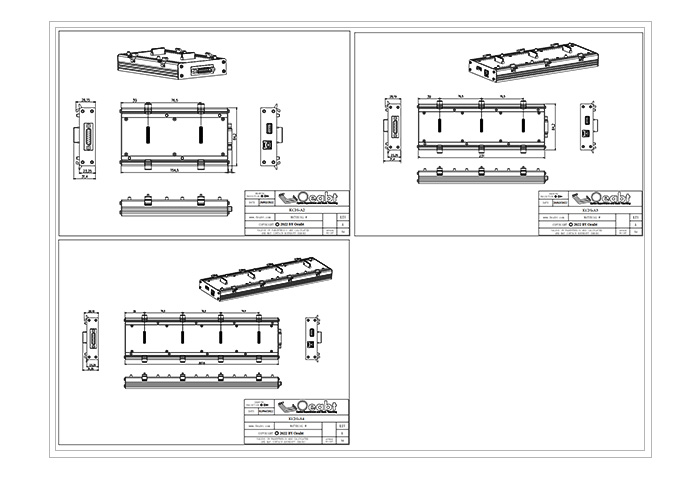

工程圖下載

KCH-A系列總線通信與電源集線器

? 可建立集裝在其上的Oeabt系列C模塊控制器與PC間的通信連接；

? 基于USB3.0通信標準的緊湊型平臺；

? 可水平或垂直安裝于光學平臺上；

? 多個C模塊型控制器共享電源供應和USB連接；

? 支持級聯，可連接多個控制器集線器；

C模塊通訊總線與電源集線器包括一個薄型基板式托架，其上表面有數個板間連接座，可集裝2/3/4個C模塊控制器。它包含標準的USB 3.0集線器電路，而且能僅用單根電源線為最多4臺(KCH-A4)C模塊控制器供電，以及提供通訊。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： KCH-A2

規格：集成位數:2位

工程圖：點擊下載

對比：

單價：￥1465

發貨日期：當天

購物車：

KCH-A2 總線通信與電源集線器

規格

154.5*84.2*31.4mm
重量

353.7g
產品描述

功率:12V*8A=96W Max,5V*2A=10W Max,Total:106W/Max;
接口類型:1處USB3.0-B接口,1處DB15復合電源端子,2處USB3.0-A接口;
附件:水平支架*1對,12V電源*1,USB3.0數據線*1;
型號： KCH-A3

規格：集成位數:3位

工程圖：點擊下載

對比：

單價：￥1706

發貨日期：當天

購物車：

KCH-A3 總線通信與電源集線器

規格

231.0*84.2*31.4mm
重量

522.3g
產品描述

功率:12V*8A=96W Max,5V*2A=10W Max,Total:106W/Max;
接口類型:1處USB3.0-B接口,1處DB15復合電源端子,2處USB3.0-A接口;
附件:水平支架*1對,12V電源*1,USB3.0數據線*1;
型號： KCH-A4

規格：集成位數:4位

工程圖：點擊下載

對比：

單價：￥1960

發貨日期：當天

購物車：

KCH-A4 總線通信與電源集線器

規格

307.5*84.2*31.4mm
重量

681.9 g
產品描述

功率:12V*8A=96W Max,5V*2A=10W Max,Total:106W/Max;
接口類型:1處USB3.0-B接口,1處DB15復合電源端子,2處USB3.0-A接口;
附件:水平支架*1對,12V電源*1,USB3.0數據線*1;
