參數規格技術說明組裝應用舉例 3D模型下載

產品說明

? 雙軸線性位移臺；

? 沿著X軸和Y軸具有13mm的線性行程；

? 帶SM1（1.035”-40）螺紋中心孔；

? 非常適合要求從樣品底部照明的成像應用；

兩軸位移臺沿X軸和Y軸測微頭提供13mm的行程，分度為10μm。且中心有一個SM1螺紋(1.035”-40）螺紋孔，非常適合要求從樣品底部照明的成像應用。搭配X-SLH 顯微鏡載玻片夾，設計用于夾持各種尺寸的顯微鏡載玻片和測試靶。

型號	CT-XYR-D	ST-XY-D
臺面尺寸	?106.1mm	108.0*108.0mm
行程范圍	線性11.5mm,360°旋轉	11.5mm
分度精度	測微頭分度10μm,旋轉分度1°	分度10μm
螺紋類型	20處M4,16處M6, ?6.7*11.0mm沉頭槽	8處4-40,12處M4,24處M6, ?6.7*11.0mm沉頭槽
重量	868.3g	720.6g
材質	7075鋁合金

示意圖

通用參數

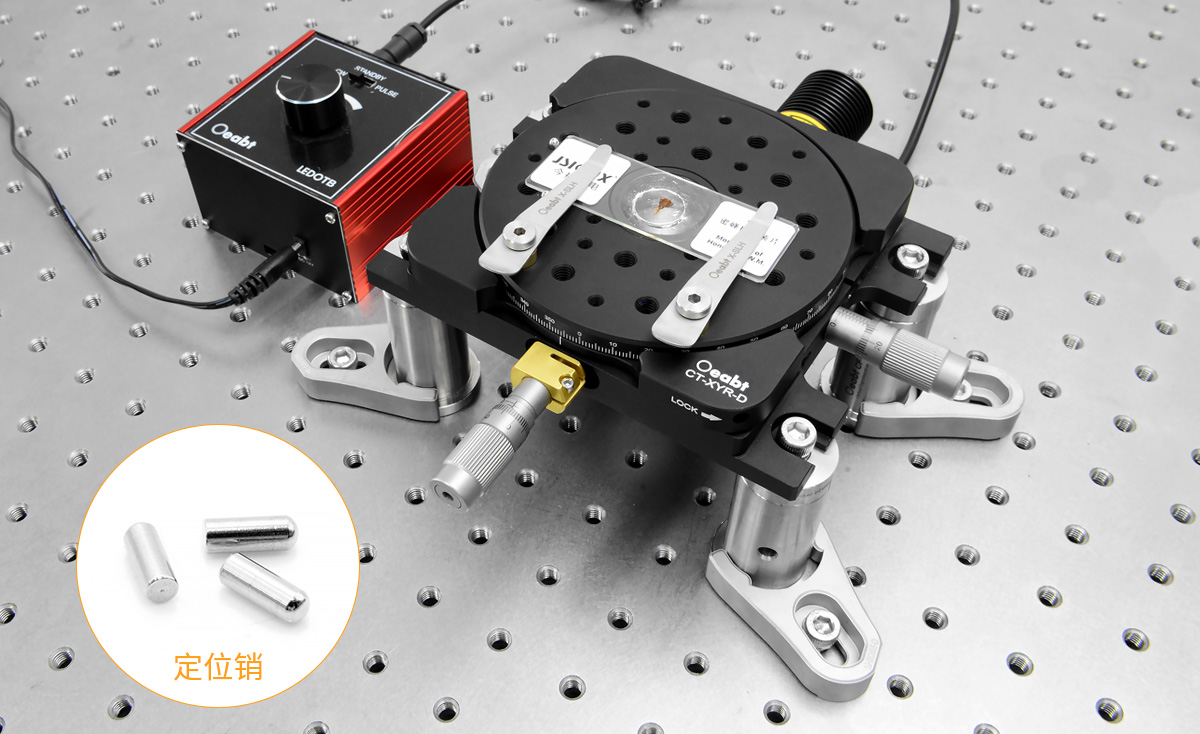

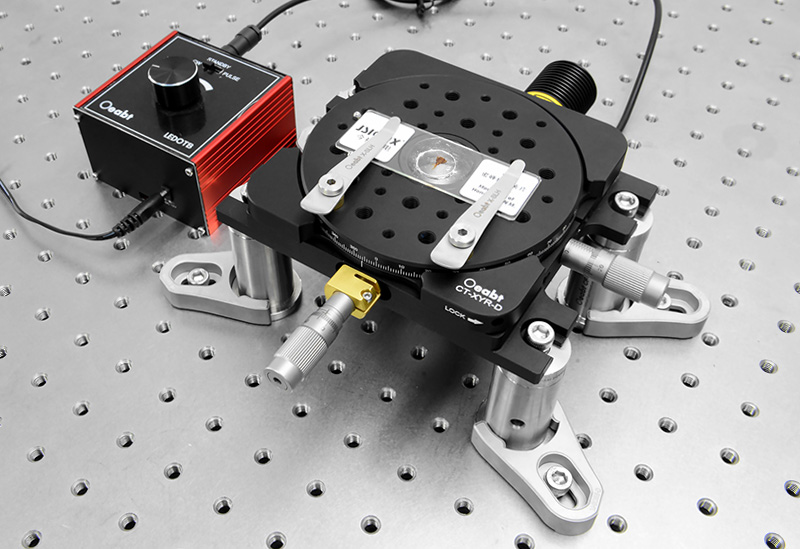

（1）T-XY-D系列兩軸位移臺沿X軸和Y軸測微頭提供11.5mm的行程，分度為10μm。且中心有一個SM1螺紋(1.035”-40）螺紋孔，非常適合要求從樣品底部照明的成像應用。搭配X-SLH 顯微鏡載玻片夾，設計用于夾持各種尺寸的顯微鏡載玻片和測試靶。（利用附帶的3個定位銷，便于操作或者定位載玻片。）
位移臺在X軸和Y軸的移動不會影響中心螺紋孔。該位移臺通過驅動器上的彈簧固定位置，因此不需要鎖定螺絲。

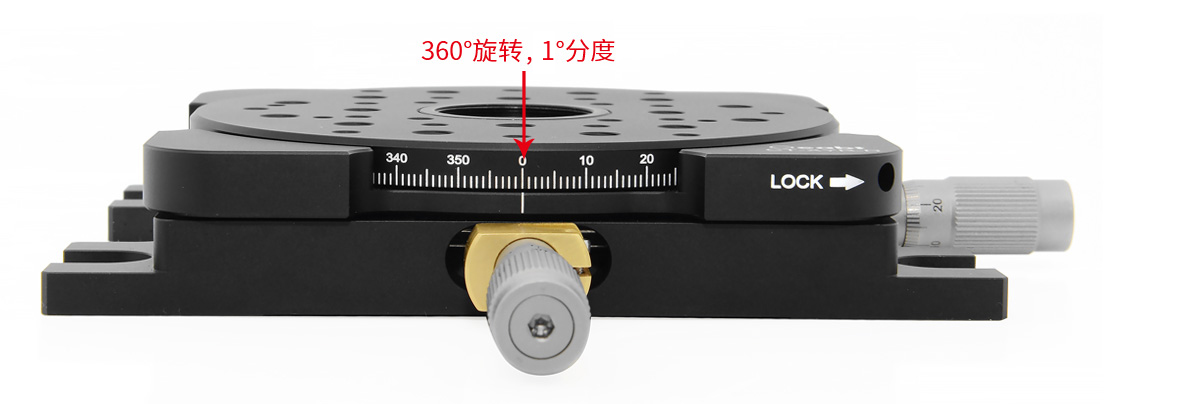

（2）CT-XYR-D位移臺旋轉臺面尺寸?106.1mm，外邊緣的360°連續角度刻度便于用戶設置位移臺的角度方向，分度1°。標識“LOCK”處可用2mm六角鎖定螺絲鎖定旋轉位置。鎖定旋轉軸不會妨礙沿著X軸和Y軸的平移。

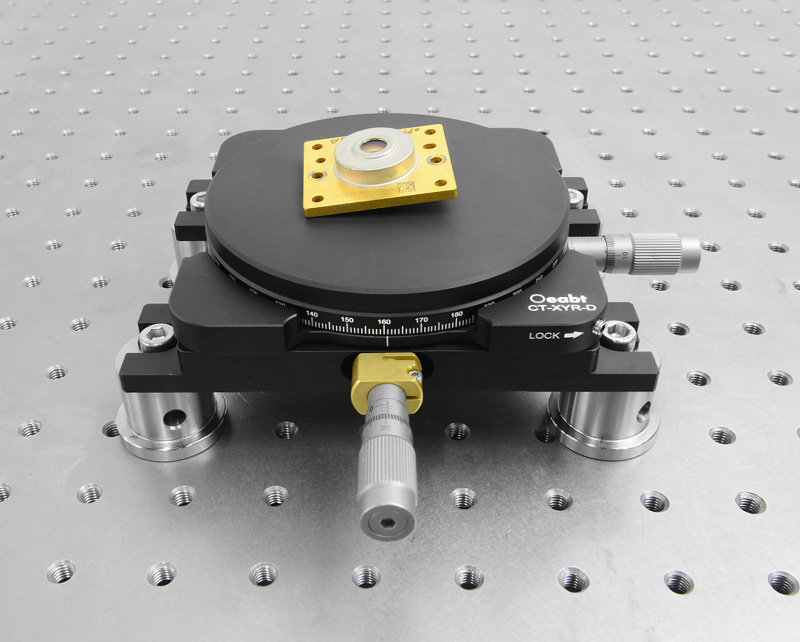

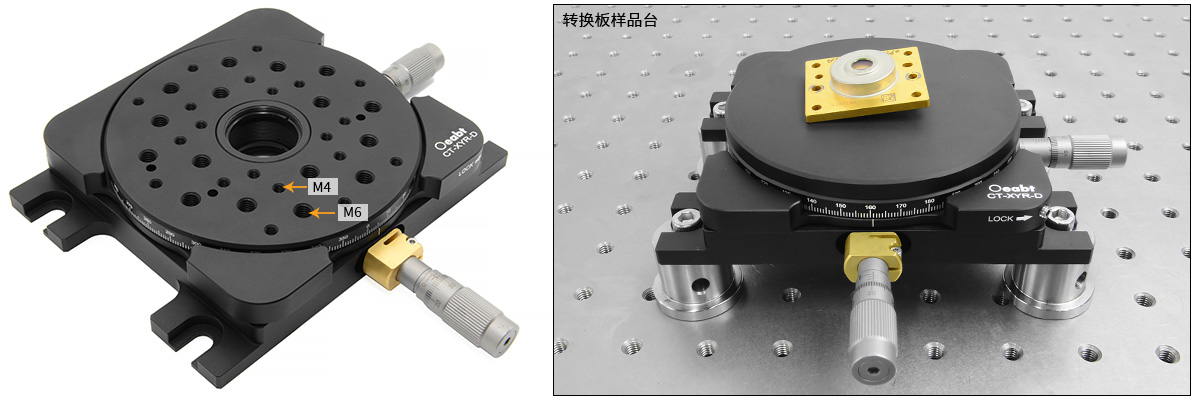

位移臺上還有一系列M6、M4螺紋孔陣列，以便安裝樣品和組件。同時附帶一塊轉換板以將螺紋孔表面轉換為平面，便于用戶將位移臺的螺孔表面轉換成平坦表面。

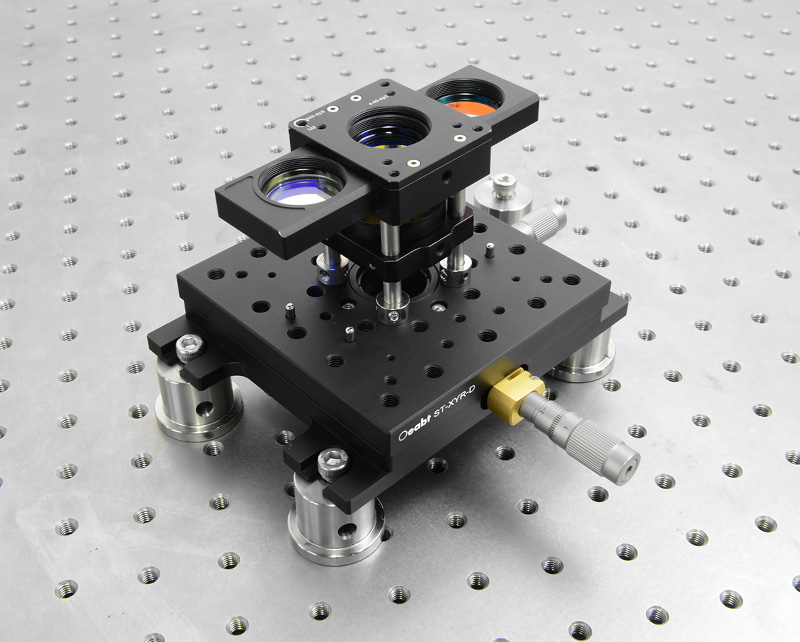

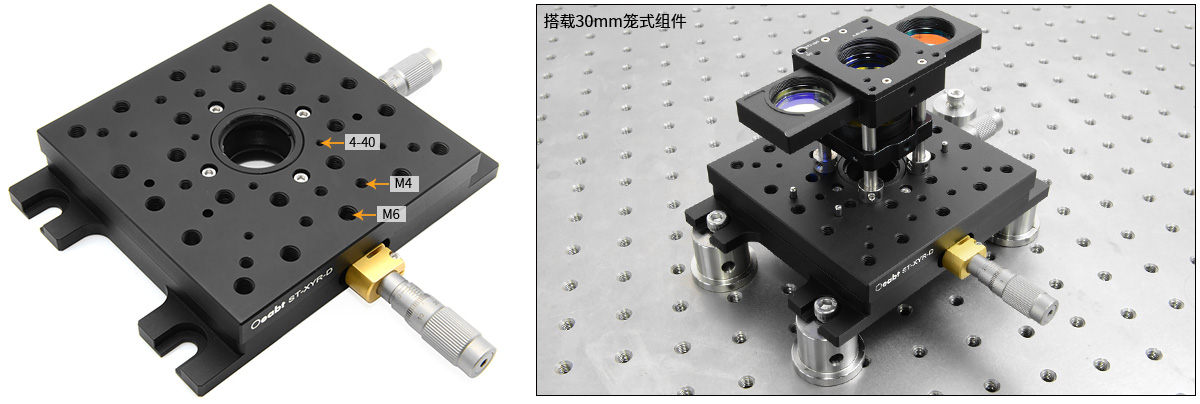

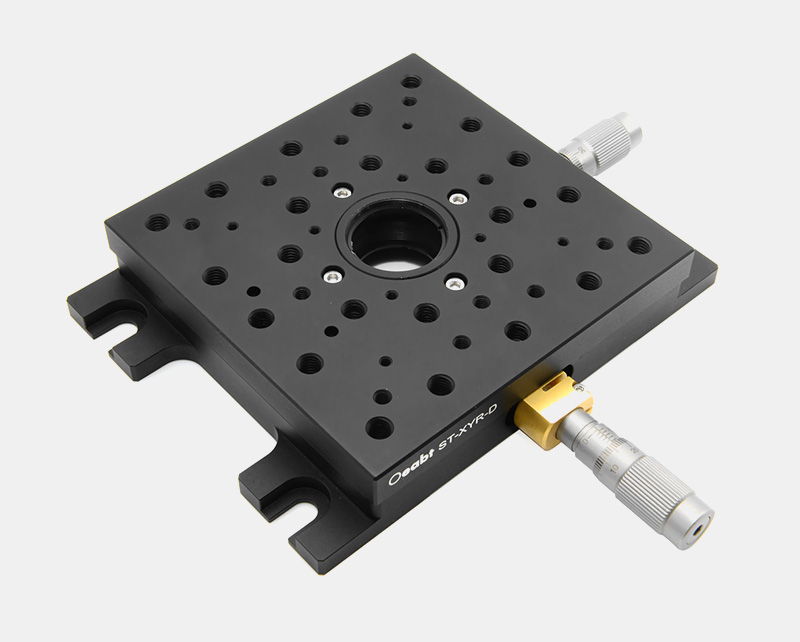

（3）ST-XY-D位移臺方形臺面尺寸為108.0*108.0mm，除了SM1螺紋通孔之外，位移臺上還有一系列M6、M4和4-40螺紋孔陣列，以便安裝樣品和組件。中心螺孔周圍的8個4-40螺紋孔用于我們的30mm或60mm籠式系統集成。

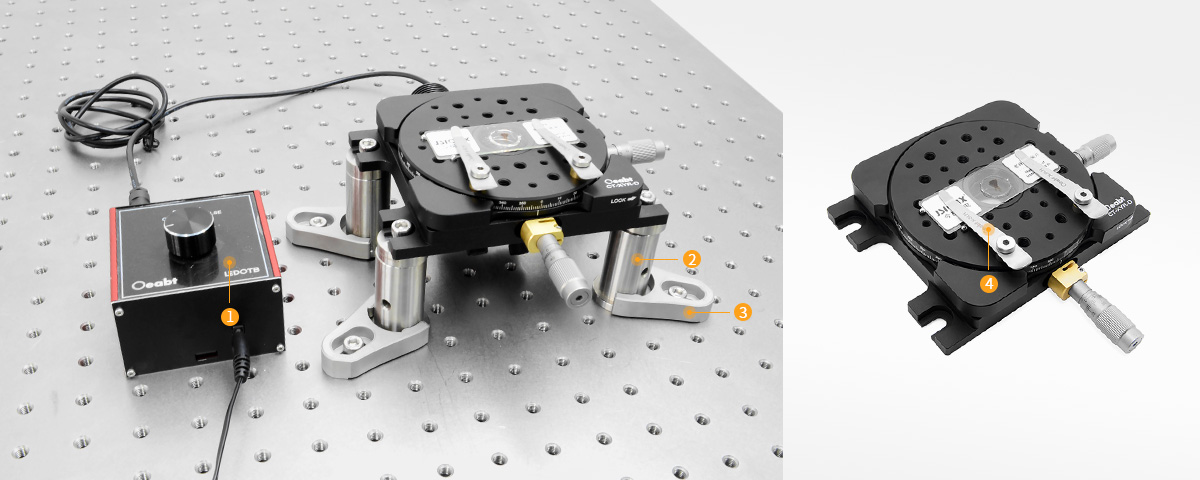

??LED-D1系列 LED實驗光源點擊購買 >

? CFP-S系列 ?1英寸不銹鋼接桿點擊購買 >

? M-BASE-C 叉式壓板點擊購買 >

? X-SLH 顯微鏡載玻片夾點擊購買 >

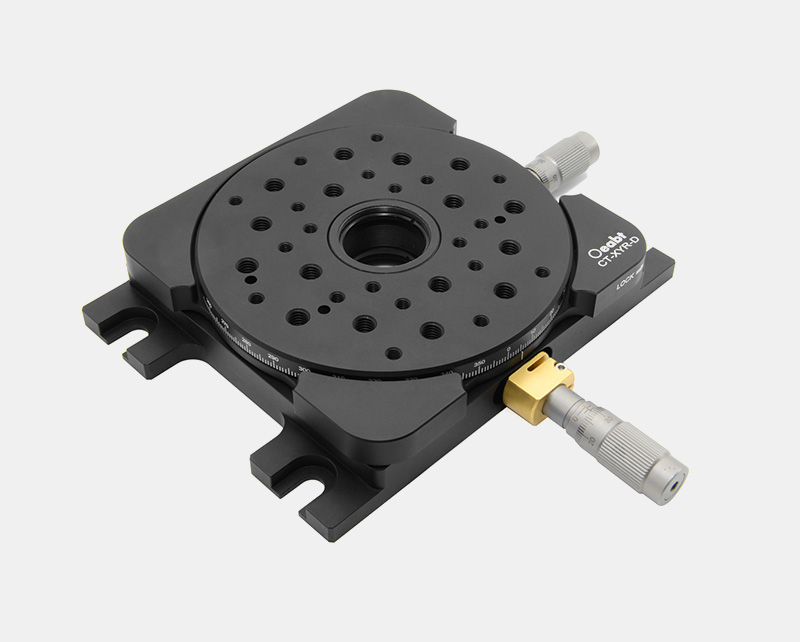

CT-XYR-D 雙軸旋轉位移臺

? ?雙軸旋轉位移臺，帶旋轉平臺和可拆卸的無孔頂板； 360°的連續旋轉；

? 沿著X軸和Y軸具有11.5mm的線性行程；

? 帶SM1（1.035”-40）螺紋中心孔，附帶2個CSK3卡環；

? 從底部到安裝平面高度為25.4mm，到無孔頂板高度32.2mm；

? 附帶定位銷用于在平臺的通孔上對準標準載玻片；

CT-XYR-D位移臺旋轉臺面尺寸?106.1mm，外邊緣的360°連續角度刻度便于用戶設置位移臺的角度方向，分度1°。標識“LOCK”處可用2mm六角鎖定螺絲鎖定旋轉位置。鎖定旋轉軸不會妨礙沿著X軸和Y軸的平移。同時附帶一塊轉換板以將螺紋孔表面轉換為平面，便于用戶將位移臺的螺孔表面轉換成平坦表面。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CT-XYR-D

規格： XY軸11.5mm,360°旋轉

工程圖：點擊下載

對比：

單價：￥2902

發貨日期：當天

購物車：

CT-XYR-D 雙軸旋轉位移臺

規格

臺面尺寸:?106.1mm
材質

7075鋁合金
重量

868.3g
耐載荷

/
位移軸

X,Y軸,R軸
最大位移行程

線性11.5mm, 360°旋轉
螺紋類型

20處M4,16處M6,?6.7*11.0mm沉頭槽
產品描述

分度精度:測微頭分度10μm 旋轉分度1°

ST-XY-D 雙軸線性位移臺

? 雙軸線性位移臺，帶方形螺紋平臺；
