參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 模塊化設計使位移臺可以在X方向配置；

? 適合用于使用頻率較低，需要做精細調整或完全固定的地方；

? 最大限度地減少了凸起部分，適合于裝入其它的裝置或設備中使用；

TXS-M3位移臺提供行程范圍為12mm，可沿著整個行程范圍進行順暢的直線定位。。采用燕尾槽導軌驅動的調整方式，可實現精密運動。

型號	TSX-M3
規格	65.065.020.0mm
臺面尺寸	65*65mm
行程范圍	X軸，±12mm
螺紋類型	9處M6, 4處M4
導軌形式	燕尾槽導軌
承載能力	117.7N(12.0kgf)
移動精度	10μm
最大承載力矩	仰俯5.1N?m; 轉動5.1N?m; 偏擺4.0N?m;
扭矩剛度	俯仰0.35”/N?cm;?轉動0.35”/N?cm;
平行度	50μm
重量	182.4g
材質	7075鋁合金

示意圖

通用參數

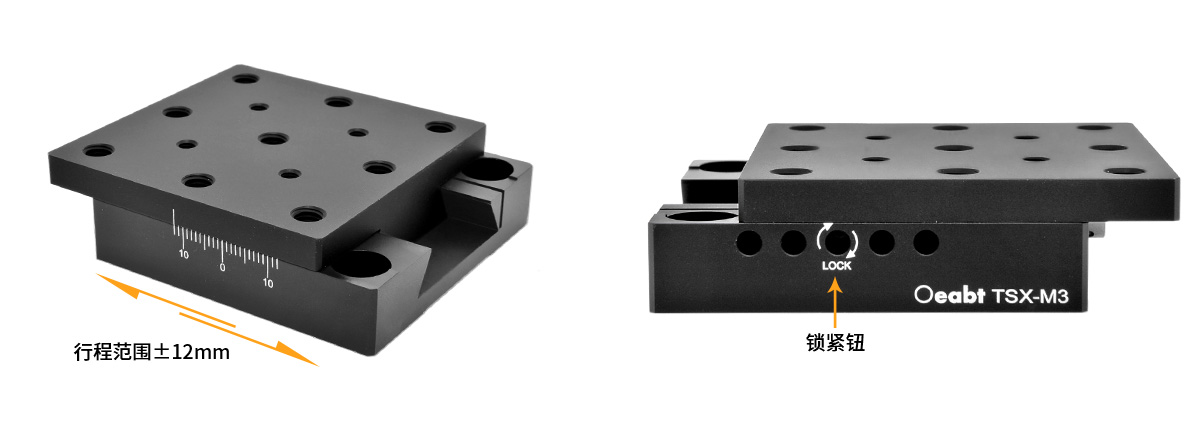

（1）位移臺提供行程范圍為12mm，可沿著整個行程范圍進行順暢的直線定位。側面標有刻度標尺，便于設定確定位移臺的平移行程。采用燕尾槽導軌驅動的調整方式，利用附帶的3mm六角扳手用于驅動平移，可實現精密運動。當位移臺到達預期位置時，使用1.5mm六角扳手把位于側面的鎖緊鈕鎖定。

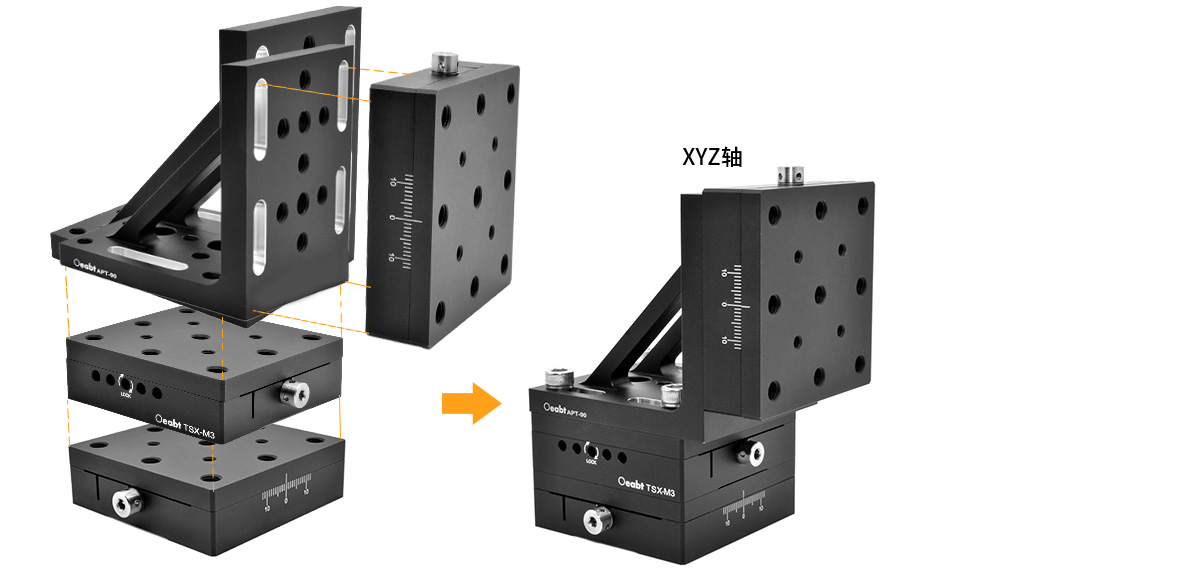

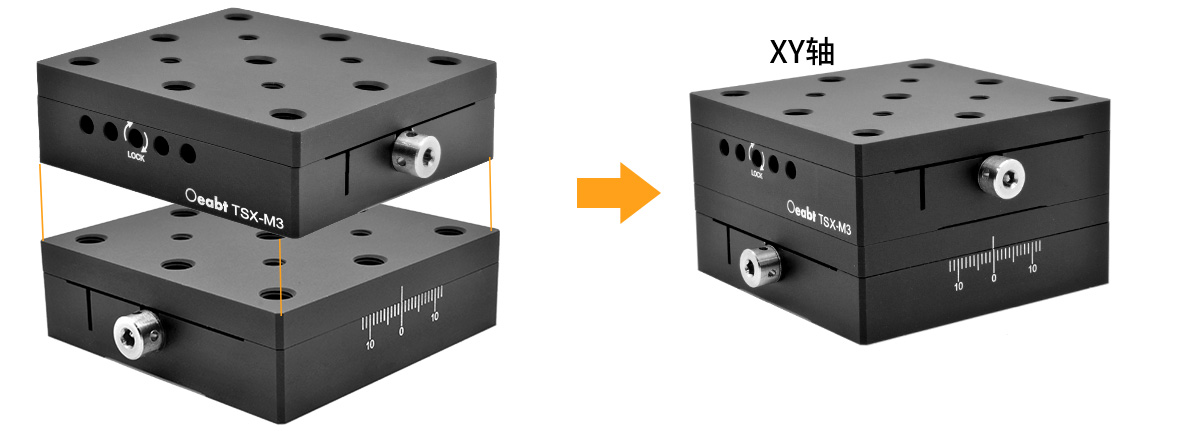

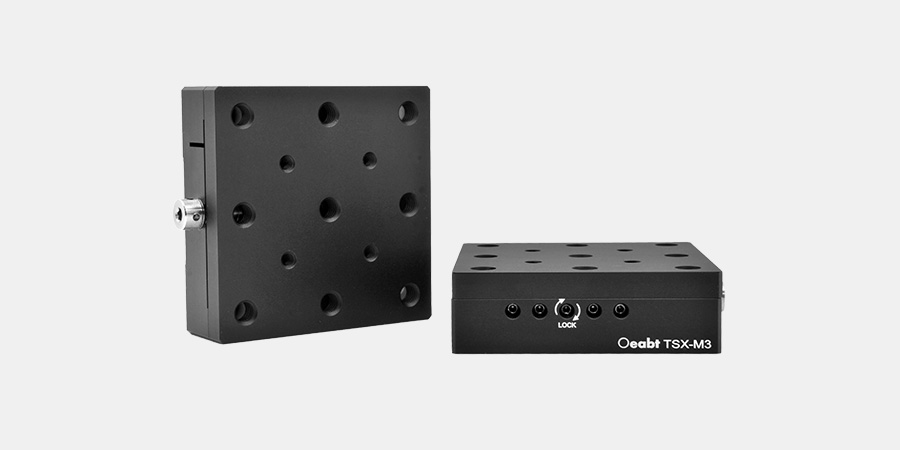

（2）模塊化設計允許多個位移臺以二軸或三軸的配置組裝。位移臺具有4個沉頭孔，可以使多個位移臺進行堆疊組裝，正交度非常出色，偏差小。沉頭孔使得該位移臺可直接安裝到面包板上。

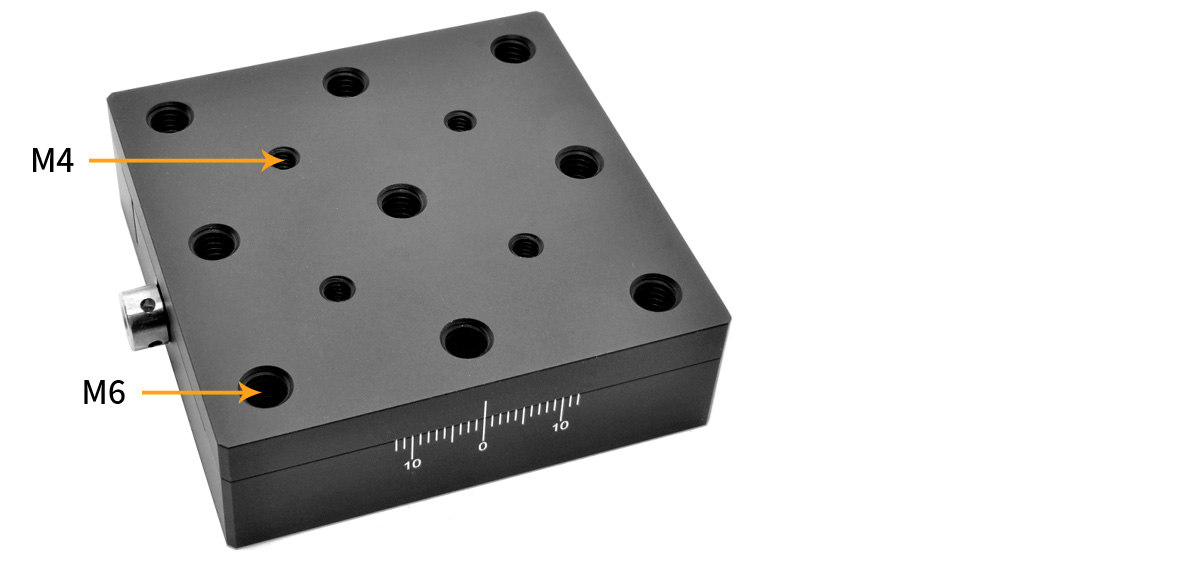

（3）臺面尺寸65*65mm，包含9處M6螺孔、4處M4螺孔，深度為6.4mm。

Oeabt的手動位移臺/平移臺有多種最大行程可選，大部分位移臺和平移臺可組裝成多軸系統，提供XY或XYZ多軸平移。除了標準線性位移臺，我們還提供旋轉位移臺，俯仰偏轉位移臺和角度位移臺。

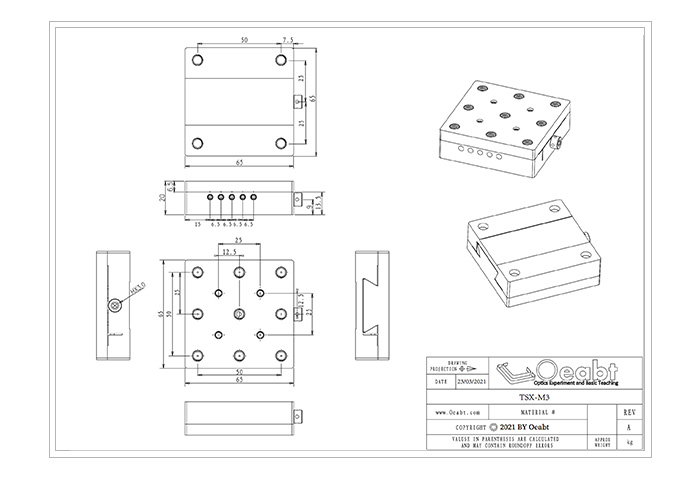

工程圖下載

TSX-M3 STP文件

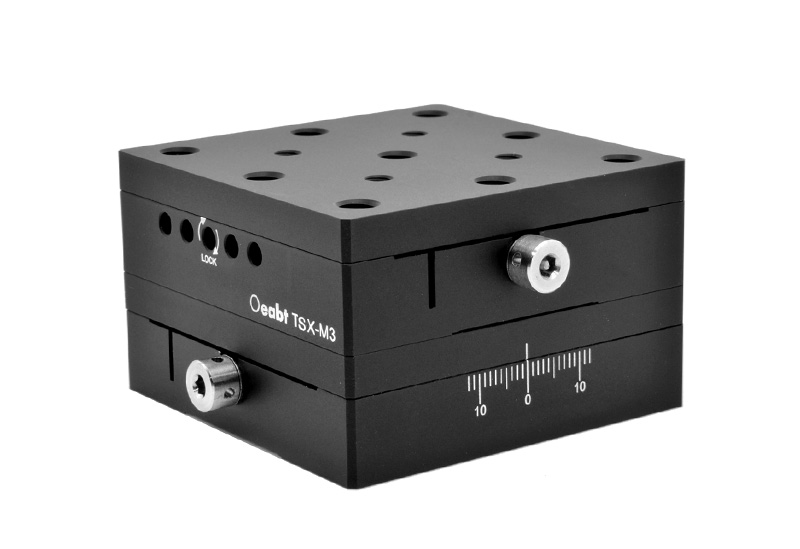

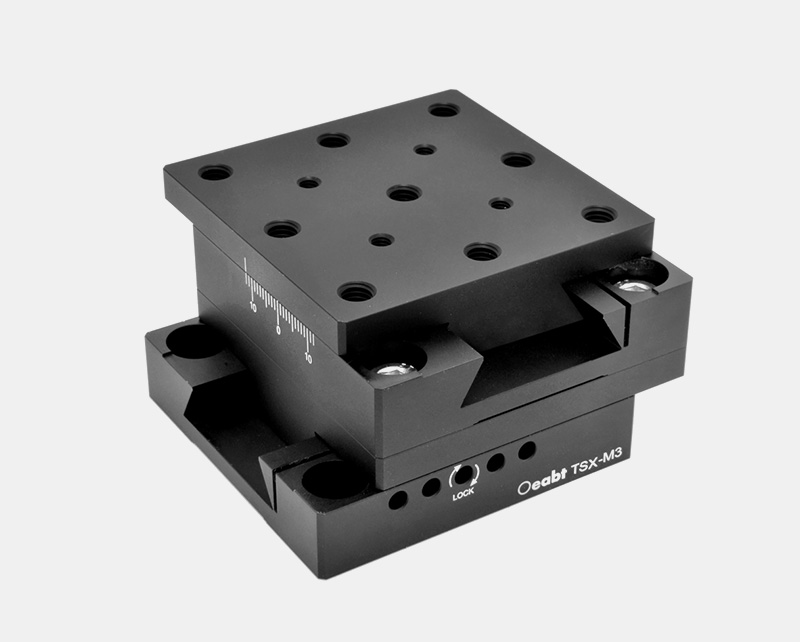

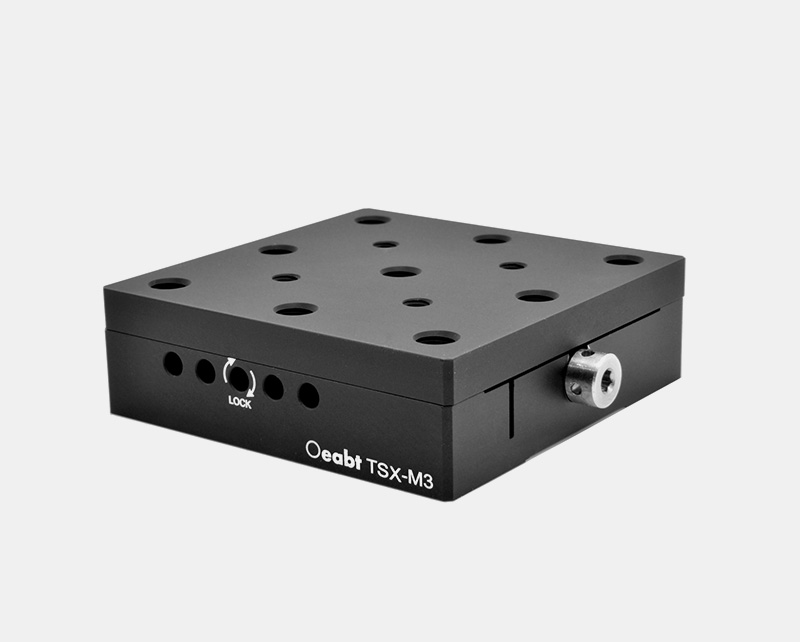

TSX-M3 X軸線性平移臺

? 模塊化設計使位移臺可以在X方向配置；

? 適合用于使用頻率較低，需要做精細調整或完全固定的地方；

? 最大限度地減少了凸起部分，適合于裝入其它的裝置或設備中使用；

? 行程范圍：±12mm；

? 側面的螺絲可用于鎖定；

提供行程范圍為12mm，可沿著整個行程范圍進行順暢的直線定位。模塊化設計允許多個位移臺以二軸或三軸的配置組裝。使多個位移臺進行堆疊組裝，正交度非常出色，偏差小。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： TSX-M3

規格： 65.0*65.0*20.0mm

工程圖：點擊下載

對比：

單價：￥295

發貨日期：當天

購物車：

TSX-M3 X軸線性平移臺

規格

65.0*65.0*20.0mm
材質

7075鋁合金
重量

182.4g
耐載荷

117.7N（12.0kgf）
位移軸

X軸
最大位移行程

±12mm
螺紋類型

9處M6、4處M4
