產品說明

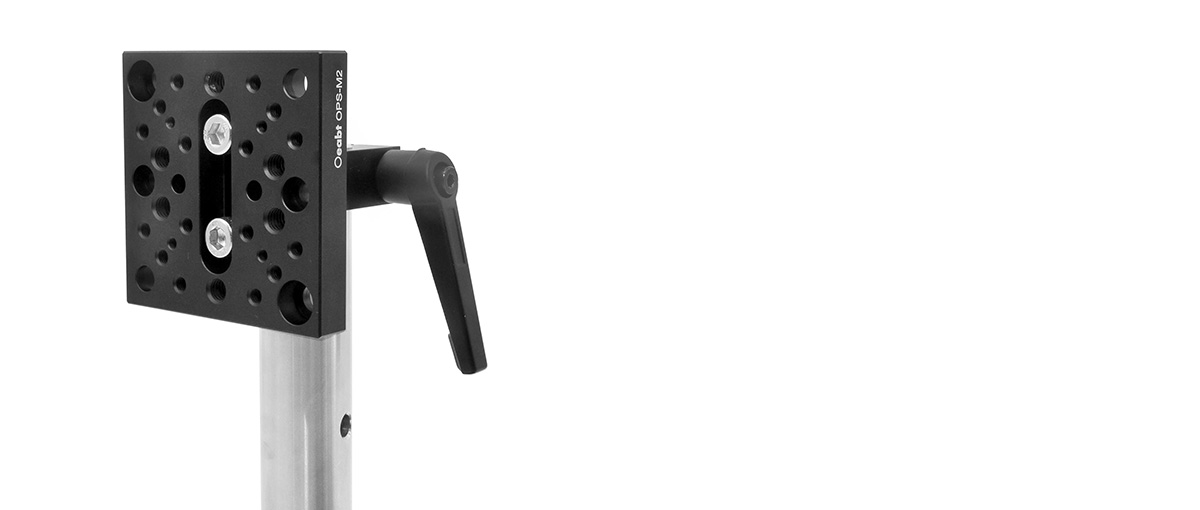

? 通用底板提供在任何水平/垂直方向的光學平臺或面包板提供安裝孔；
? 工作臺面M3/M4/M6/凹槽多螺紋安裝孔陣列，允許在各個方位安裝組件；
? 增加了光機械裝置的靈活性，安裝各種組件或平臺；
? 板上埋頭孔槽允許旋轉和平移；

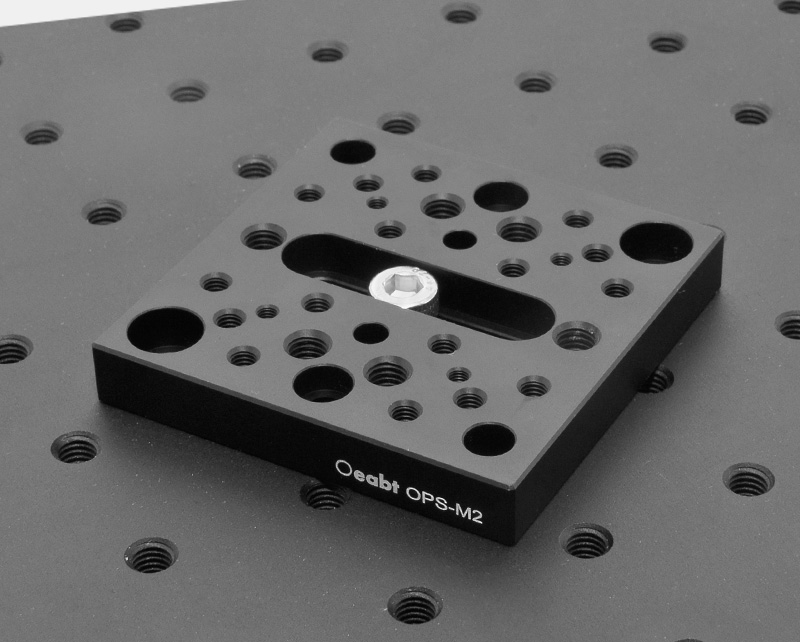

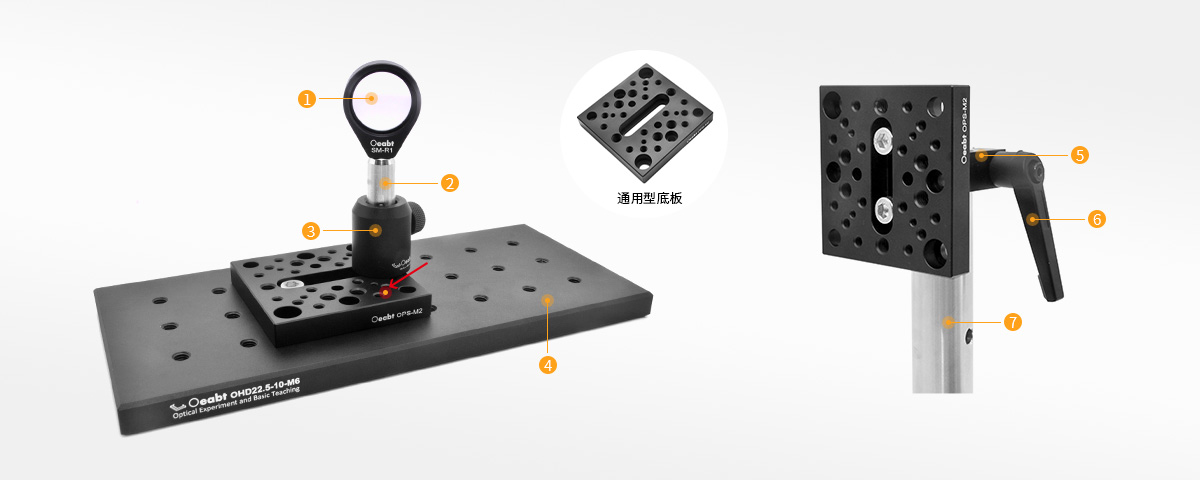

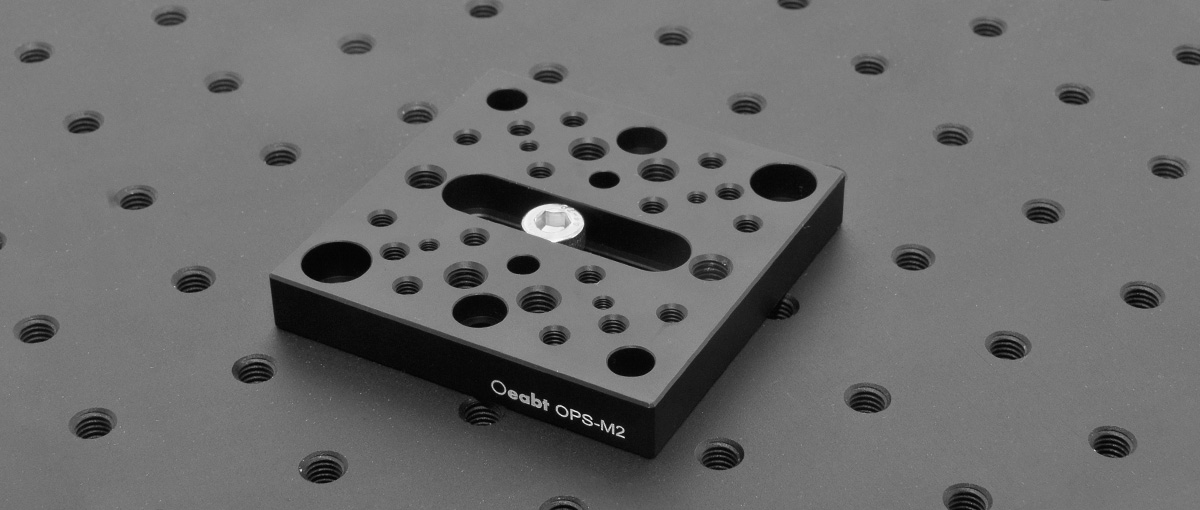

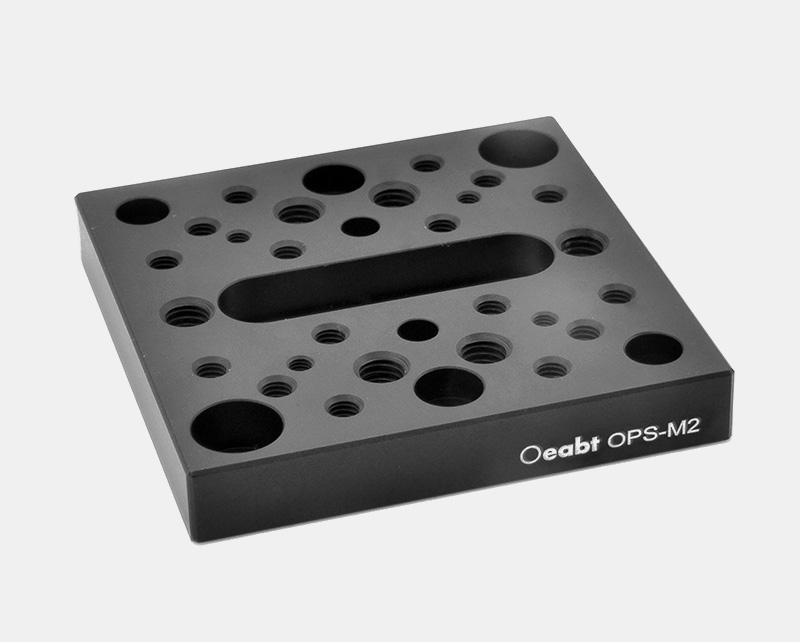

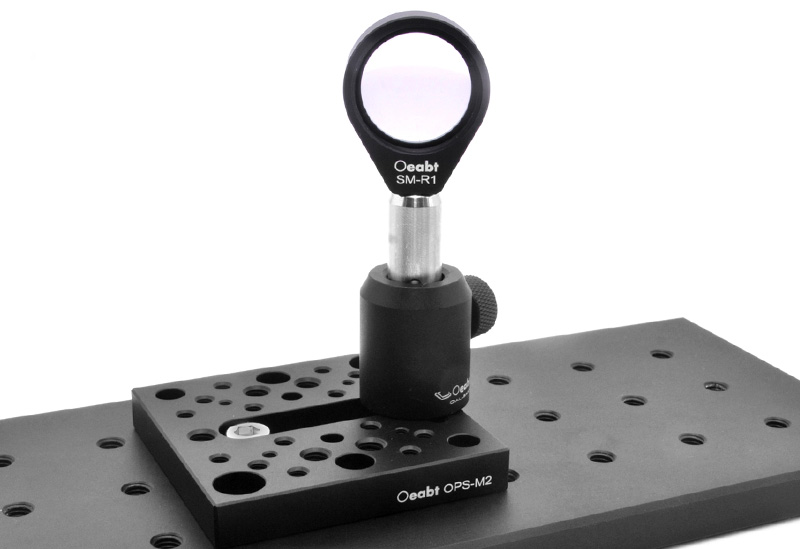

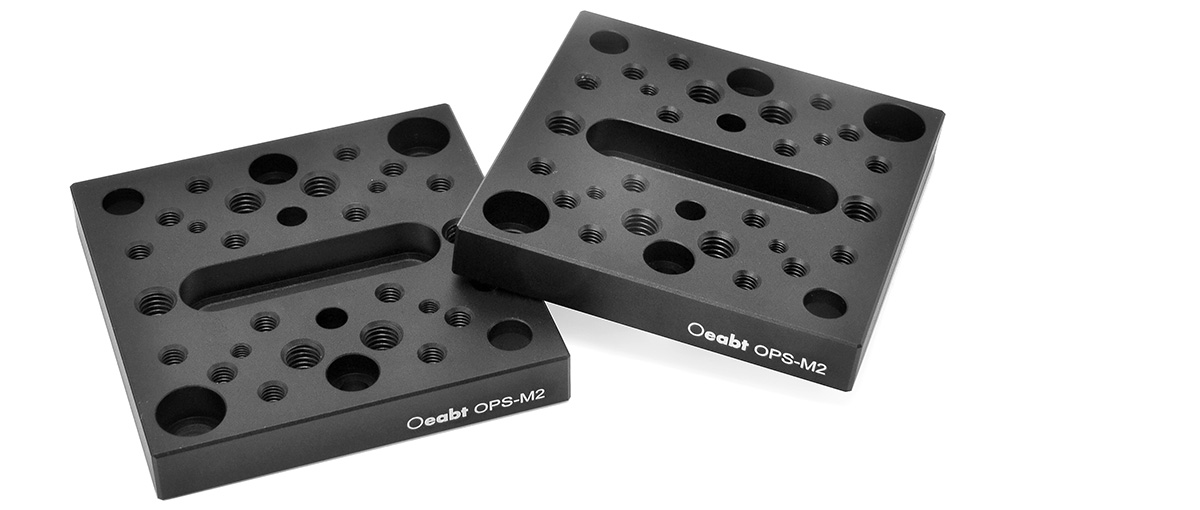

通用型底板底座具有幾乎適用于所有光學平臺和面包板螺紋孔排列的安裝孔，可以靈活裝配光學設備。提供在任何方向垂直光學平臺或面包板提供安裝孔，增加了光學裝置的靈活性。
|
通用型底板底座 |
|
|
型號 |
OPS-M2 |
|
規格 |
65.0*65.0*10.1mm |
|
螺紋類型 |
沉頭孔:M4*2處;M6*2處 |
|
螺紋孔:M6*6處;M4*16處;M3*4處 |
|
|
沉頭腰孔:6.7*38.5mm |
|
|
重量 |
84.1g |
|
材質 |
7075鋁合金 |

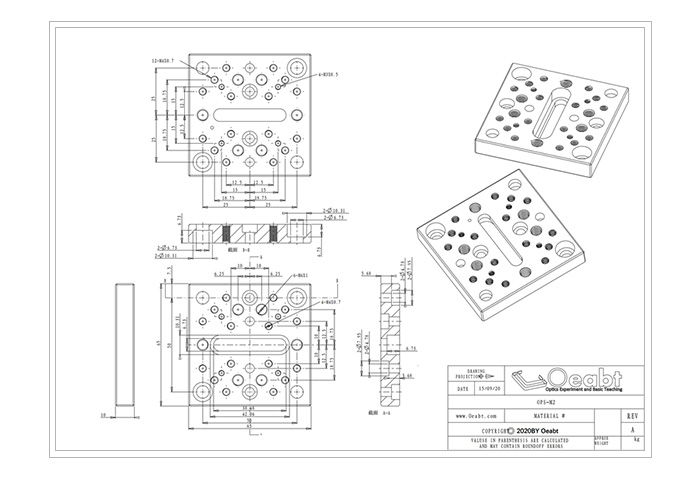

工程圖下載
