產品說明
? 可兼容替代Nano系列撓性位移臺的固定頂板；
? 臺面帶凹槽，確保多軸位移臺配件的對準；

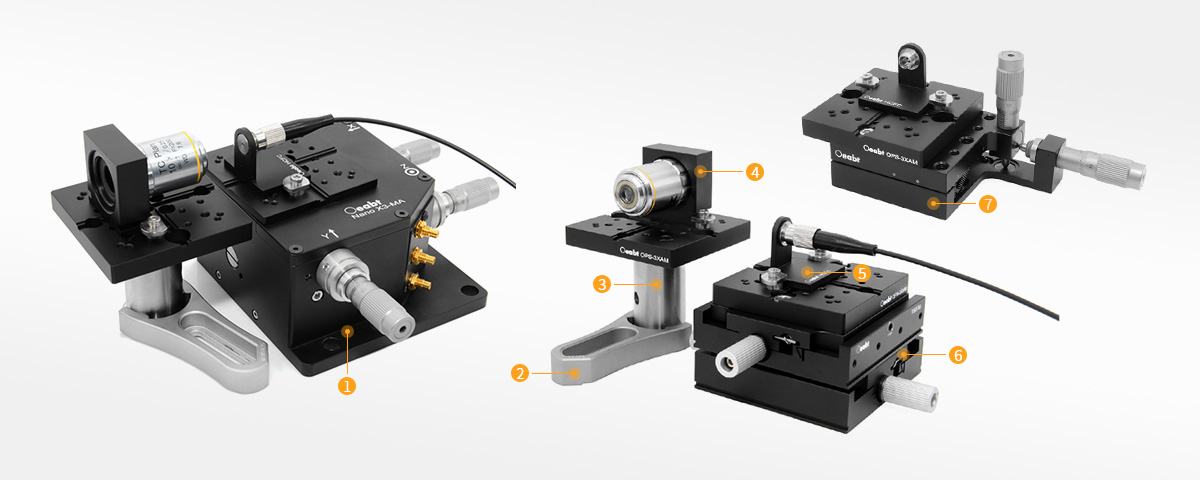

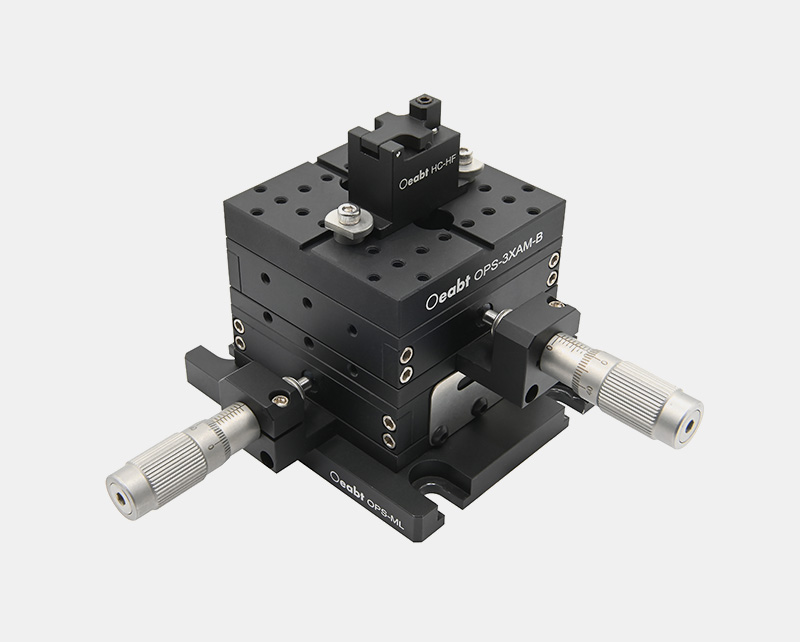

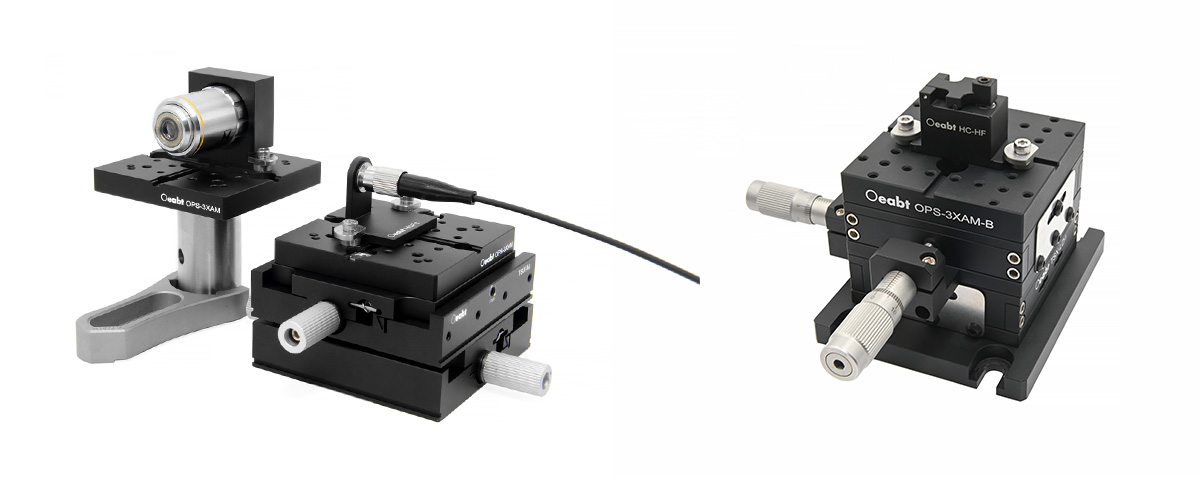

? 轉接位移臺或接桿等組件擴展成光纖耦合安裝臺面；

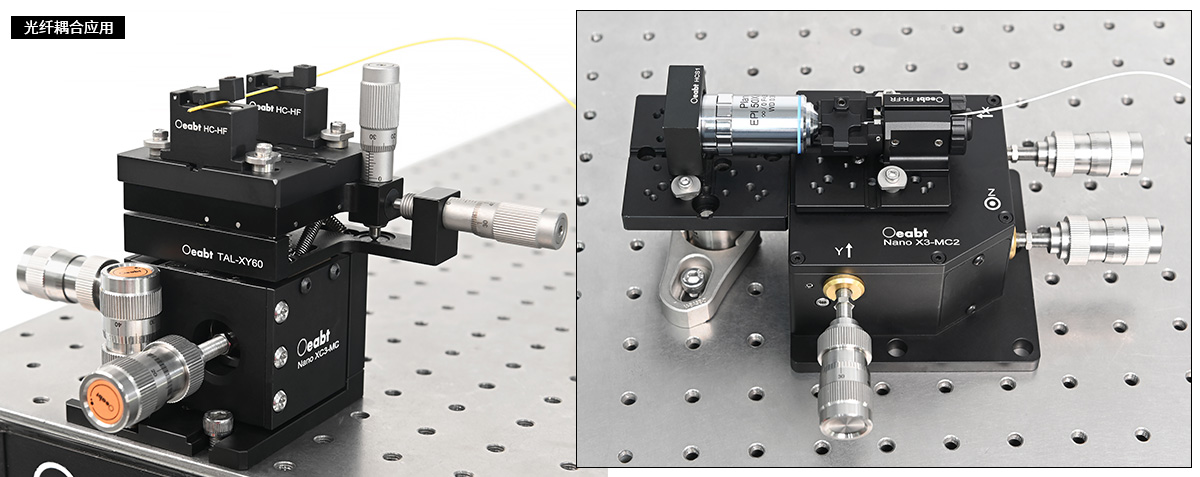

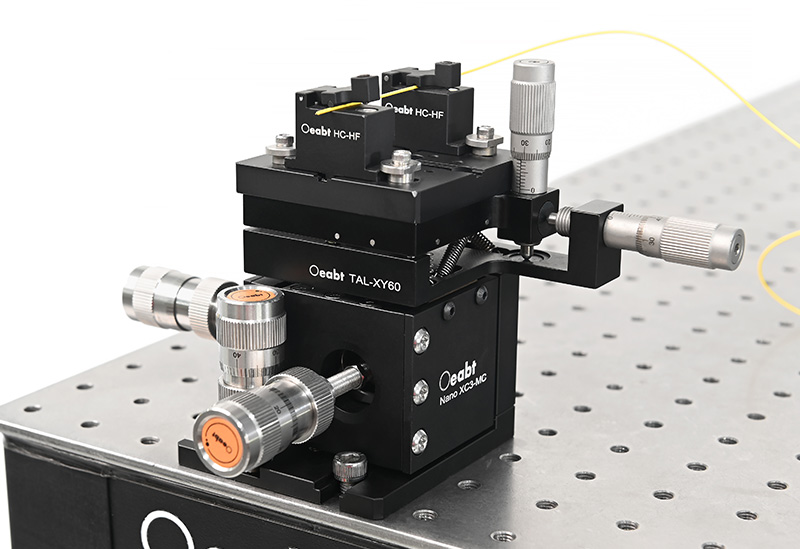

? 常用于搭建光纖耦合系統；
? 多螺紋孔陣列；

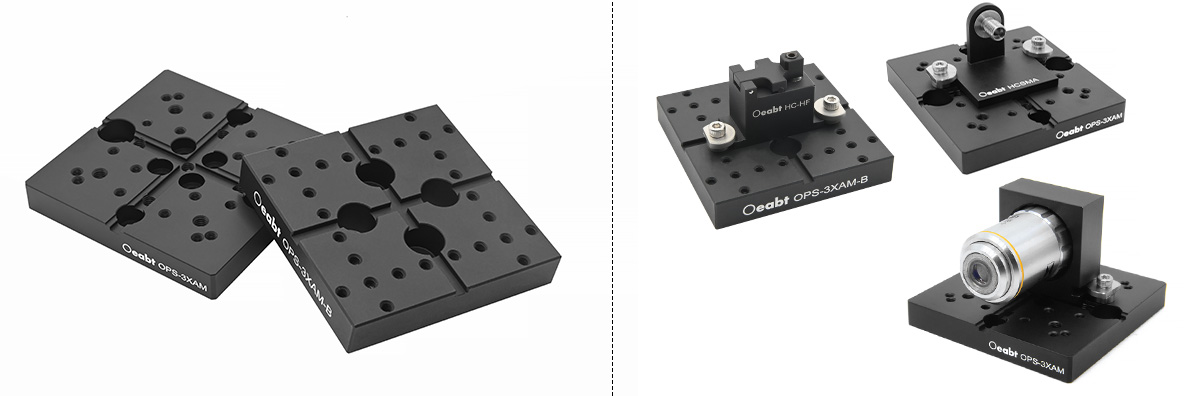

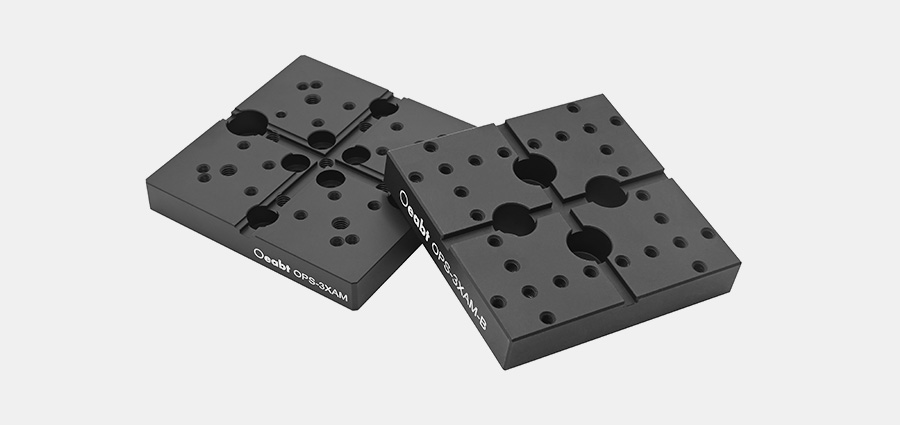

轉換板具有兩個十字交叉的寬為3mm的槽口，用于快速地配置已安裝的光學元件和配件，同時能保持系統、配件的對準。安裝臺面可直接安裝HC系列的光纖夾具和光纖固定架，集成用于光纖耦合應用。
|

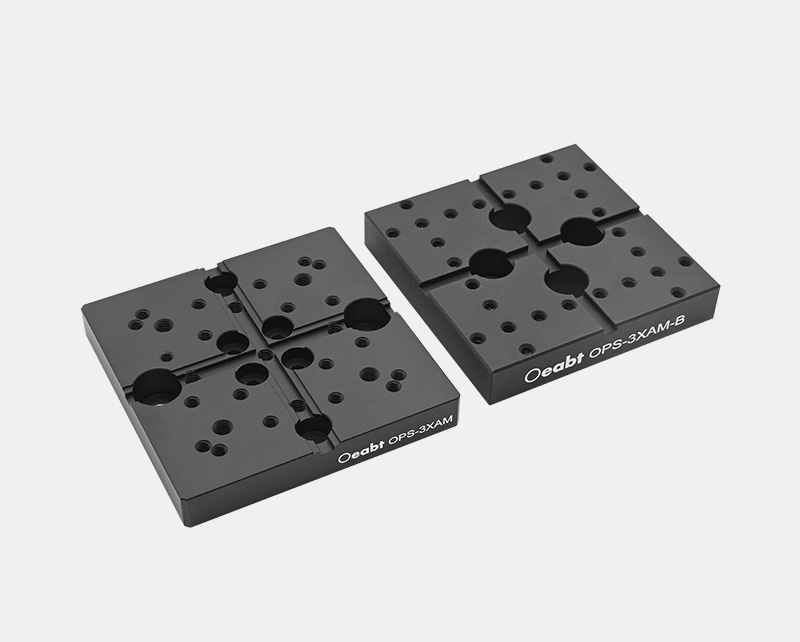

型號 |
OPS-3XAM |
OPS-3XAM-B |
|
規格 |
63.5*63.5*9.2mm |
61.0*61.0*10.8mm |
|
螺孔類型 |
M3*20處、M3*4處（沉孔）、M4*9處、M4*2處（沉孔）、M6*2處（沉孔） |
M3*28處、M6*2處、?10mm*2處（通孔） |
|
重量 |
82.9g |
94.4g |
|
材質 |
7075鋁合金 |
|
?

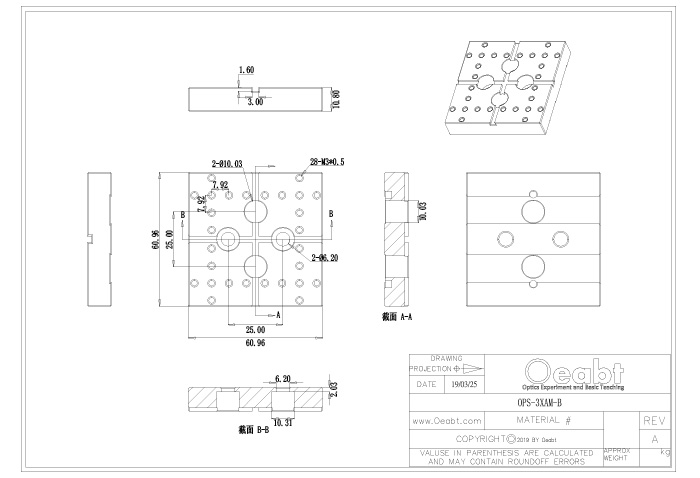

OPS-3XAM-B 工程圖下載
