參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

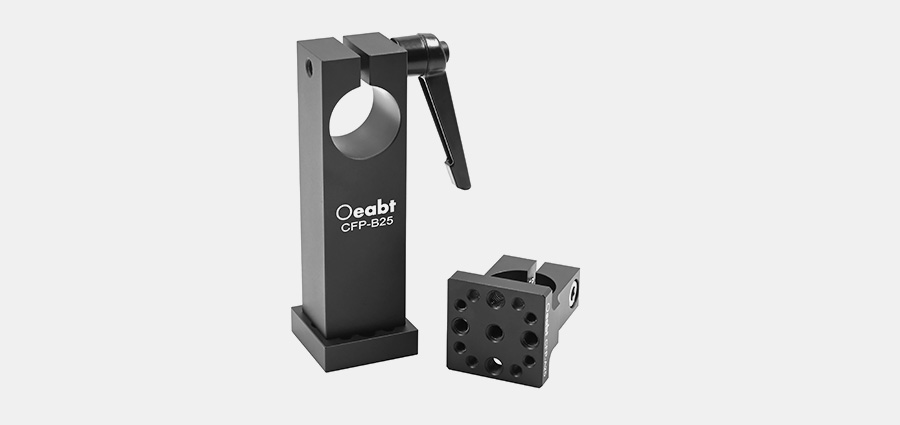

產品說明

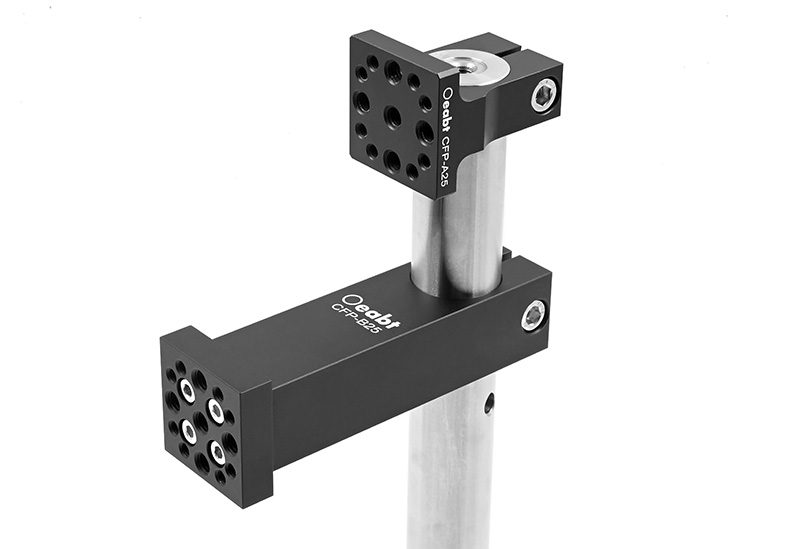

? 用于?25mm接桿的安裝夾塊；

? 兩種夾塊長度，適用不同安裝需求；

? 前面板有M4/M6螺孔陣列，可安裝不同光機組件；

? 背面夾塊裝置可實現文檔垂直定位；

? 夾塊搭配M6柱頭螺絲，如需快拆手柄可另行拍下，能快速擰緊和拆卸；

能夠提供剛性的通用安裝表面。這些安裝夾可以像面包板一樣用來固定我們的各種光機械安裝座。夾持機制可以直接兼容我們的?25mm接桿。

型號	CFP-A25	CFP-B25
規格	35.046.935.0mm	35.0110.035.0mm
夾塊長度	24.0mm	87.0mm
夾持孔徑	?25.04mm
螺孔類型	M48處、M65處
材質	7075鋁合金

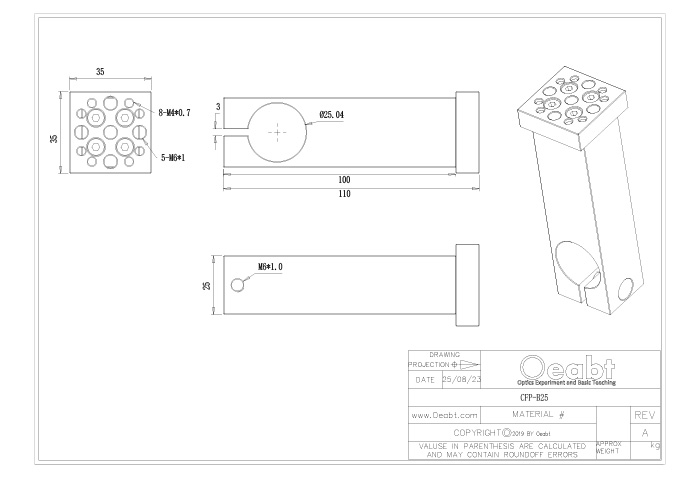

示意圖

通用參數

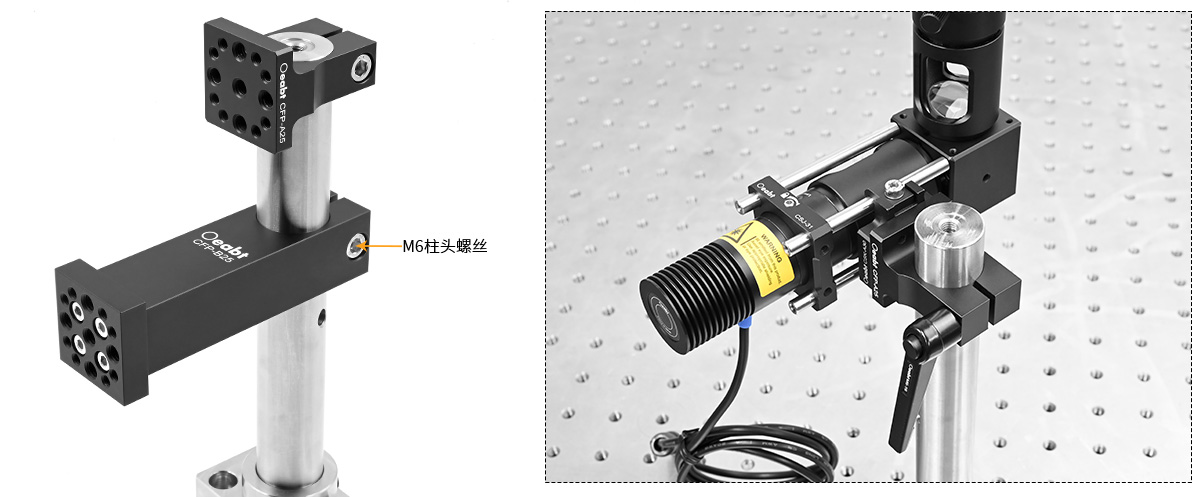

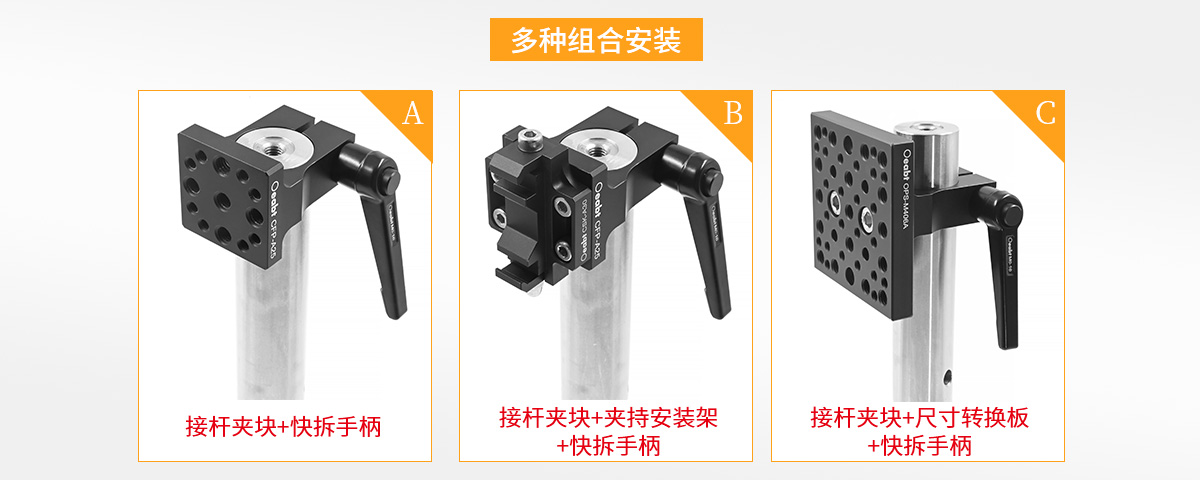

（1）接桿夾塊是?25mm接桿常用的一個組成部件，提供剛性的安裝表面。這些安裝夾塊可用于固定我們的各種光機械安裝座。背部夾持座沿?25mm接桿滑動可實現垂直定位，其撓性機制在擰緊M6柱頭螺絲可以鎖定接桿位置。

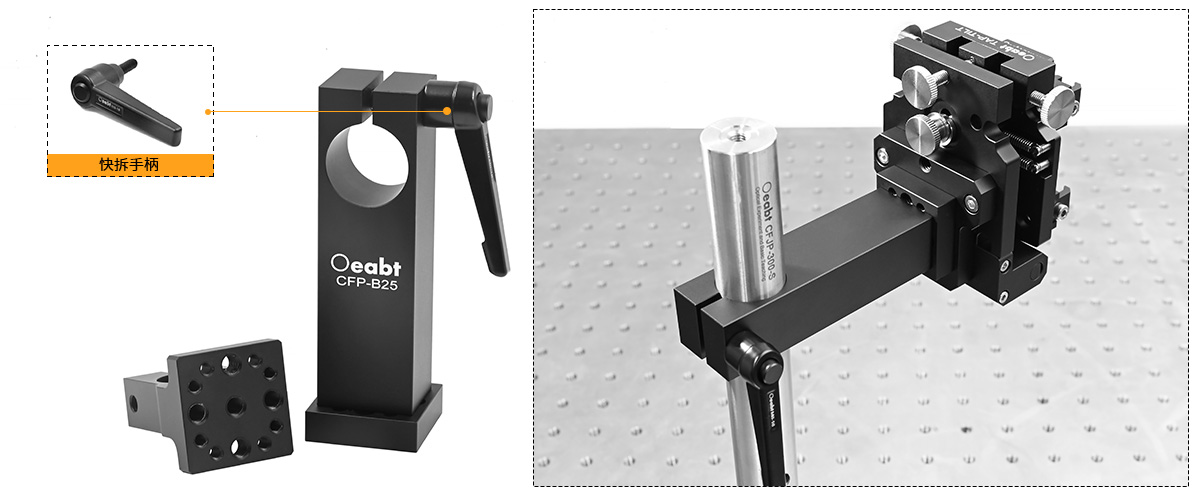

（2）快拆手柄用于將夾塊快速安裝、拆卸在接桿上。使用這種快拆手柄可直接旋轉手柄安裝，無需借用扳手工具，縮短了基本設置和對準所需的時間，快速固定夾塊。且內部的棘輪機制使手柄在回調位置的過程中不驅動螺栓，只需向外拉手柄使之脫開安裝螺柱，然后旋轉到更方便的位置操作手柄。

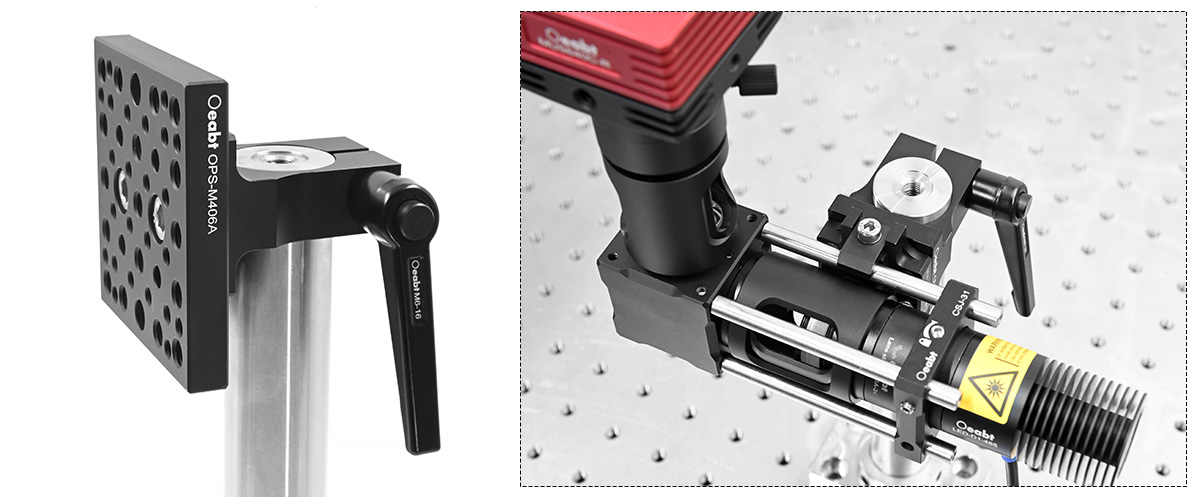

（3）接桿夾塊前的M4螺孔便于直接安裝籠式夾持架，用于30mm或60mm籠式系統組件。兩根平行籠桿插入夾持架中，通過擰緊夾持，籠桿就能支撐整個籠式構件。另外，前面板安裝尺寸轉換板，這種夾塊和尺寸板的組合設計可用于安裝很多不同光機組件。

手動式組裝安裝

1.安裝方式：

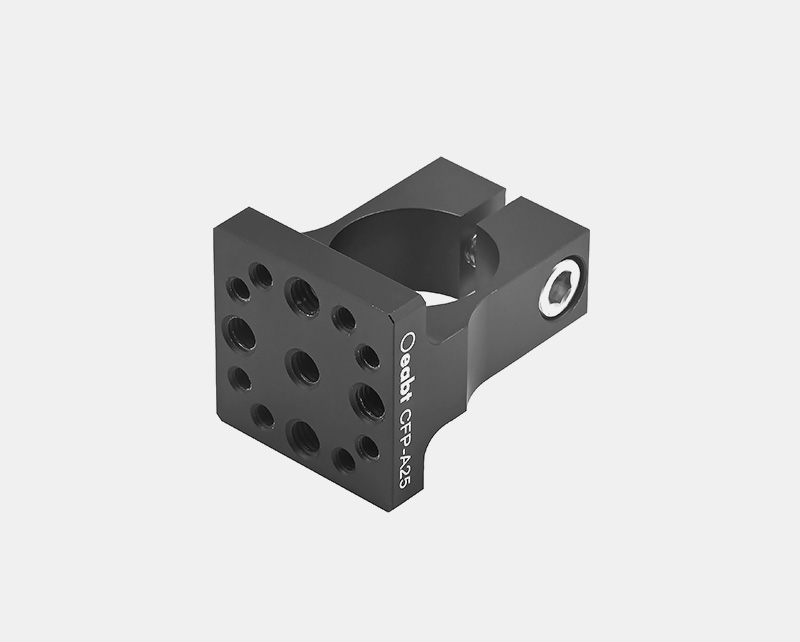

CFP-A25 籠式接桿夾塊

? CFP-A25接桿夾塊采用公制規格；

? 接桿孔位?25mm，兼容?25mm不銹鋼接桿支桿；

? 連接臺面有多個規則排列的M4/M6螺紋孔，可安裝不同光機組件；

? 背面夾塊裝置可實現穩定垂直定位，每個夾塊搭配M6帽頭螺絲；

? 我們還提供快拆手柄搭配使用，可快速簡單的擰緊和拆卸，如需要快拆手柄的可另行拍下；

能夠提供剛性的通用安裝表面。這些安裝夾可以像面包板一樣用來固定我們的各種光機械安裝座。夾持機制可以直接兼容我們的?25mm接桿。通過沿接桿滑動的背部夾持機制可以實現豎直方向的定位。一旦達到所需的垂直位置，使用鎖定螺絲啟動夾持機制。快速連接夾持安裝架，用于30mm和60mm籠式系統，方便嵌入和移出籠式系統。連接臺面有規則排列M6/M4螺紋孔可安裝不同的光機組件。單個鎖定螺絲允許單手操作。

型號

規格

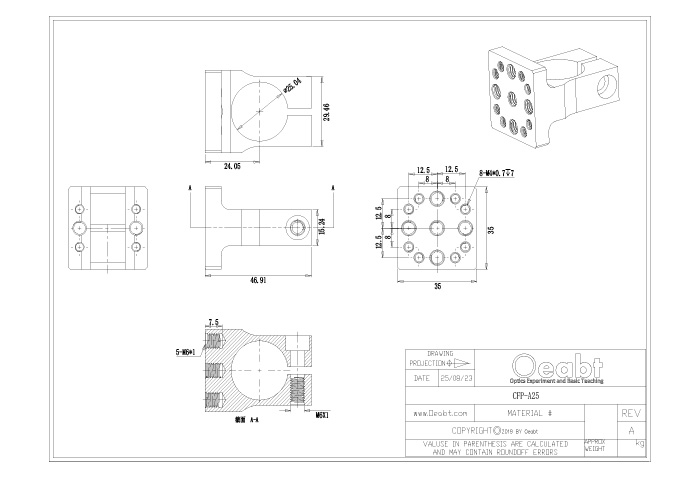

工程圖

對比

單價

發貨日期

購物車

型號： CFP-A25

規格：夾塊長度：24.0mm

工程圖：點擊下載

對比：

單價：￥195

發貨日期：當天

購物車：

CFP-A25 籠式接桿夾塊

規格

35.0*46.9*35.0mm
材質

7075鋁合金
重量

/
產品描述

螺孔類型：M4*8處、M6*5處

CFP-B25 籠式接桿夾塊

? 用于?25mm接桿的安裝夾塊；

? 兩種夾塊長度，適用不同安裝需求；

? 前面板有M4/M6螺孔陣列，可安裝不同光機組件；

? 背面夾塊裝置可實現文檔垂直定位；

? 夾塊搭配M6柱頭螺絲，如需快拆手柄可另行拍下，能快速擰緊和拆卸；

接桿夾塊是?25mm接桿常用的一個組成部件，提供剛性的安裝表面。這些安裝夾塊可用于固定我們的各種光機械安裝座。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CFP-B25

規格：夾塊長度：87.0mm

工程圖：點擊下載

對比：

單價：￥195

發貨日期：當天

購物車：

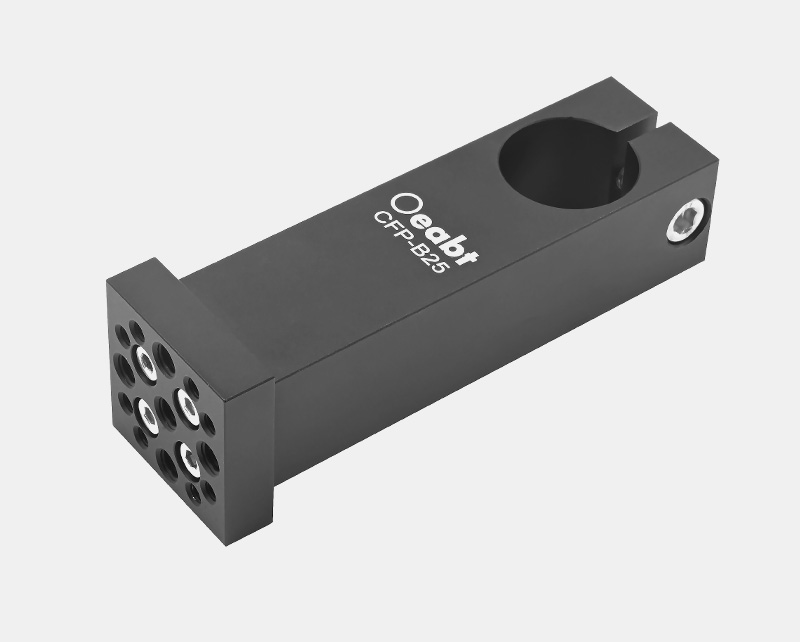

CFP-B25 籠式接桿夾塊

規格

35.0*110.0*35.0mm
材質

7075鋁合金
重量

/
產品描述

螺孔類型：M4*8處、M6*5處

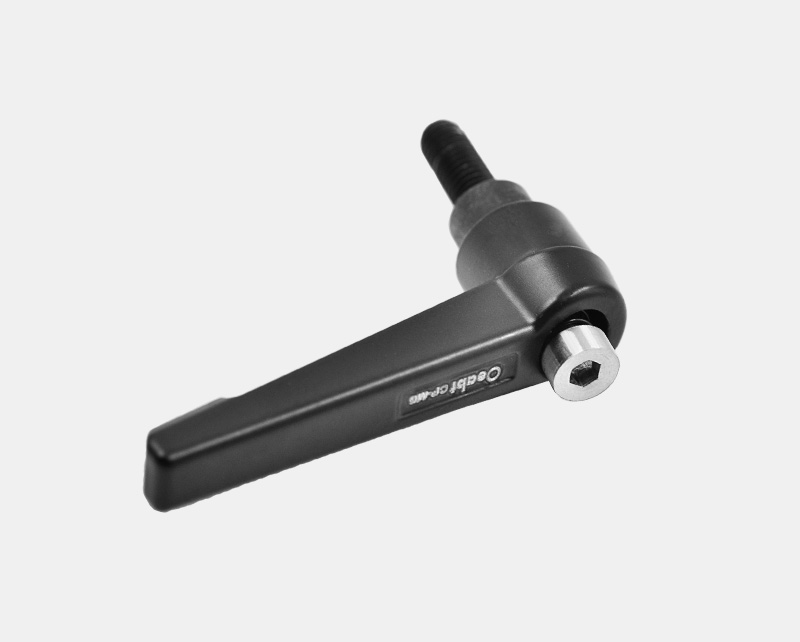

NM6-20 快拆手柄

? 快拆手柄可快速和重復定位接桿夾塊；

? 兼容帶M6緊固螺絲的在鎖定和松開夾塊時，提供更好的控制和手感；

? 手柄可在不松動鎖定螺絲的情況下旋轉；

? 帶M6螺紋；

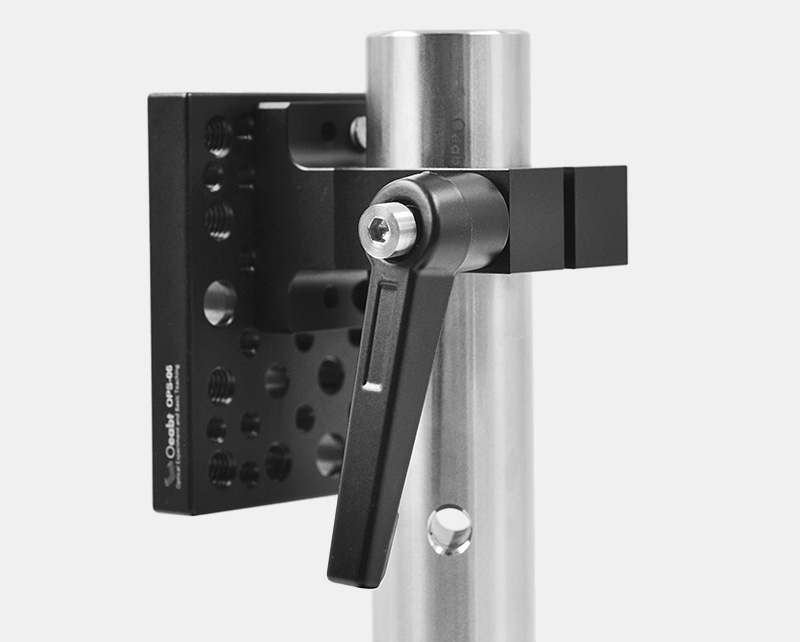

快速拆卸手柄用于將夾塊固定在接桿上。手柄長度60mm，包含一個M6螺栓，內部的棘輪傳動機構使手柄在回調位置的過程中不驅動螺栓。可直接旋轉手柄安裝，能在擰緊和松開夾塊時更好地控制所需的扭力。縮短了基本設置和對準所需的時間，以便快速固定夾塊。

搭配示例

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： NM6-20

規格：螺紋長度:16mm

工程圖：點擊下載

對比：

單價：￥16

發貨日期：當天

購物車：

NM6-20 快拆手柄

規格

螺紋長度:20mm
材質

7075鋁合金
重量

20.0g
產品描述
