參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

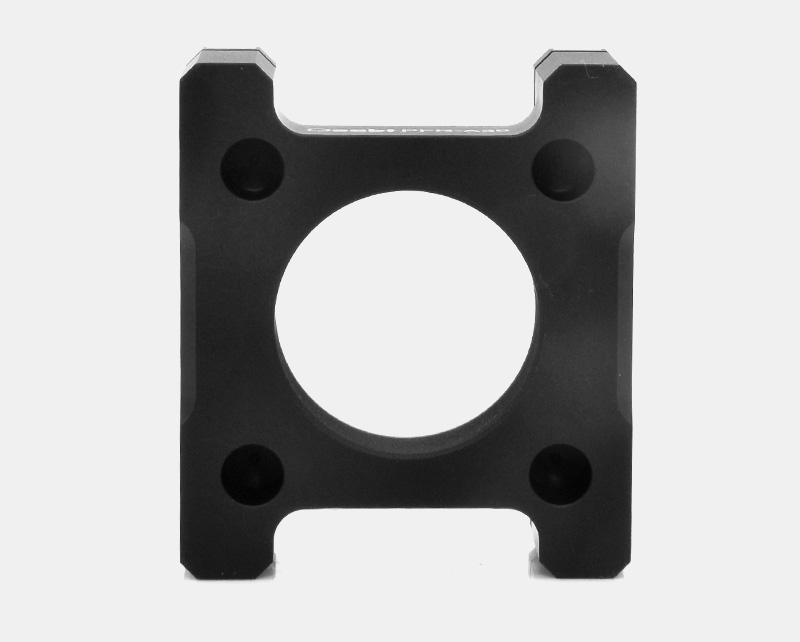

產品說明

? 以90°安裝兩個30mm籠式系統組件；

? SM1(1.035"-40)內螺紋，用于安裝光學元件或透鏡套筒；

? 兼容30mm籠式系統；

? 撓性夾持設計，穩固性好，移動更便捷；

? ?6mm通孔，兼容PCM-S系列支桿；

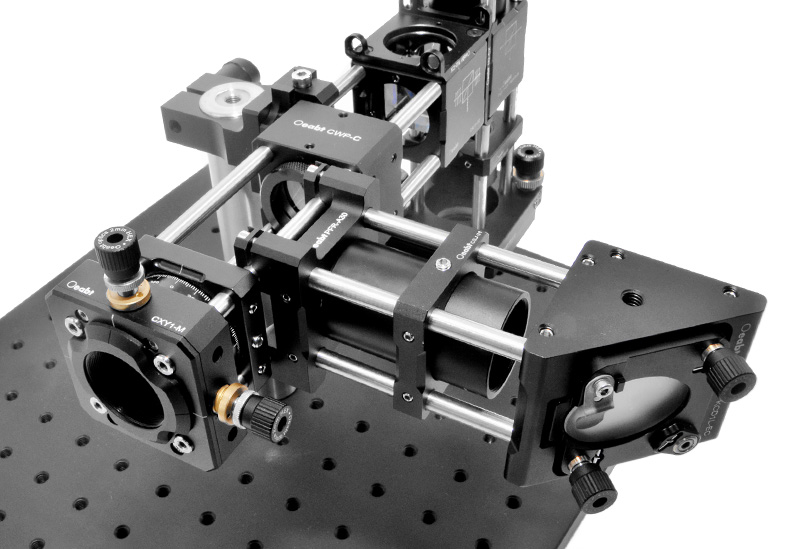

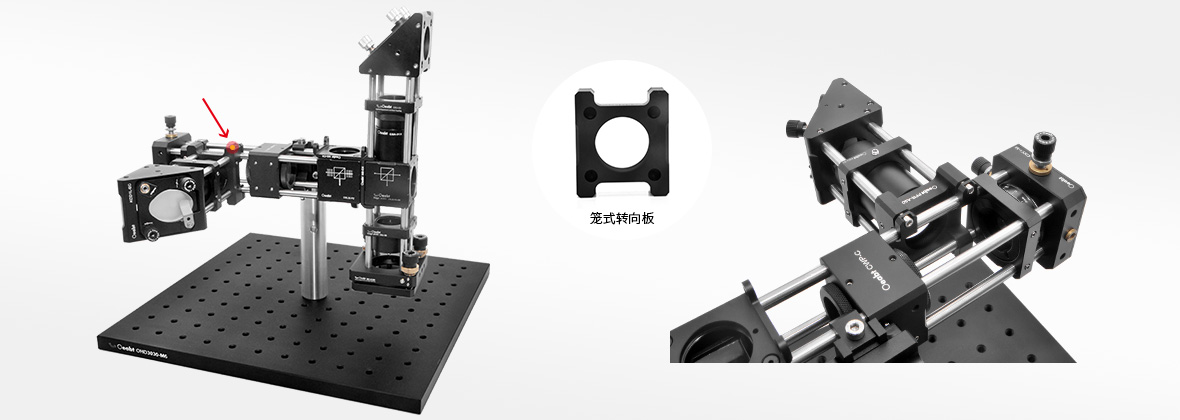

籠式轉向板可將一個籠式系統以90°垂直安裝在另一個籠式系統上。每個正交轉向板包含安裝孔，用于籠桿的安裝。

型號	PFR-A30
品名	籠式轉向板
規格	50.844.220.6mm
中心孔徑	SM1（1.035”-40）內螺紋
盲孔孔徑	?6mm，間距：30*30mm
重量	44.7g
材質	7075鋁合金

示意圖

通用參數

?光學知識點

- 光學常用螺紋尺寸標準

這是美國 Thorlabs 公司特有的螺紋,不是常用的光學螺紋。SM在螺紋表達上是縫紉機螺紋的代號,? 但美國這公司把它用來對光學鏡頭及套筒內外螺紋連接。螺紋性質為UNS，美國統一特殊螺紋,公差精度為2A/2B,這螺紋特殊地方是不管直徑大小，螺距一樣為每英寸40牙。具體尺寸如下：

【*SM05表示英寸的一半，而SM1和SM2則表示1和2英寸】

系列?	類型	螺紋	公稱直徑	小徑	中徑	大徑
SM05	內	0.535-40	13.59	12.98±0.07	13.24±0.05	＞13.59
SM05	外	0.535-40	13.59	＜12.78	13.10±0.05	13.50±0.05
SM1	內	1.535-40	26.29	25.68±0.07	25.95±0.05	＞26.29
SM1	外	1.535-40	26.29	＜25.48	25.79±0.05????	26.19±0.06
SM2	內	2.535-40	51.69	51.08±0.075	51.35±0.075	＞51.69
SM2	外	2.535-40	51.69	＜50.87	51.18±0.05	51.59±0.05

?產品描述

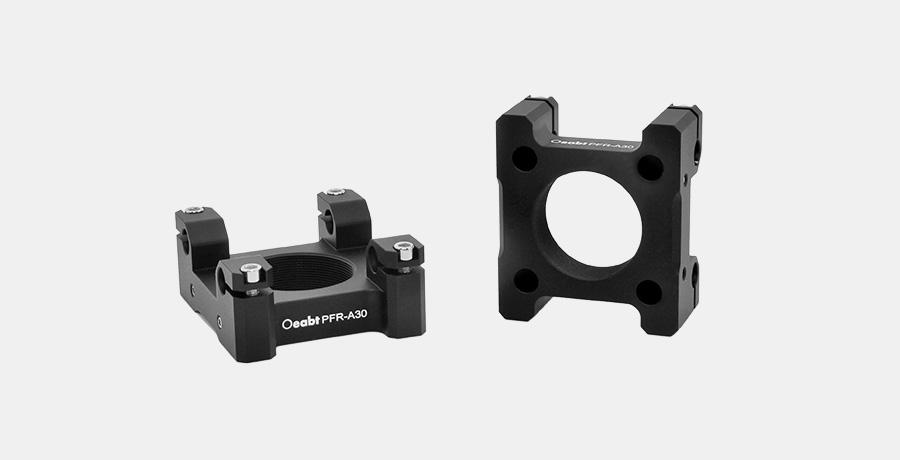

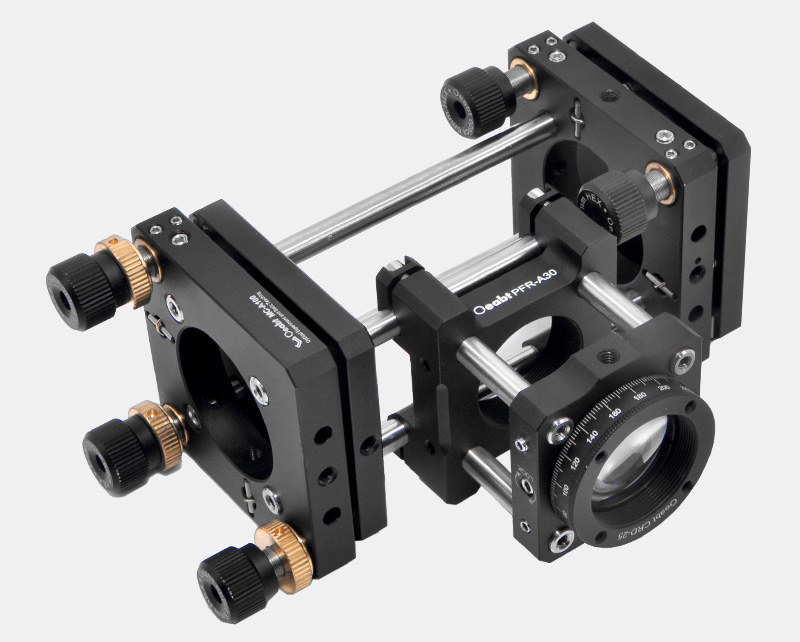

（1）籠式轉向板可將一個籠式系統以90°垂直安裝在另一個籠式系統上。每個正交轉向板包含安裝孔，用于籠桿的安裝。

（2）該轉向板前面有4個深度為9mm的?6mm孔，用于PCM-S系列籠桿，每根籠桿通過側面六角的緊定螺絲固定在轉向板中。正交的PCM-S系列籠桿固定在轉向板側面的撓性夾具中，通過帶帽螺絲即可擰緊。所有籠桿都可以使用六角扳手或球頭起子固定。

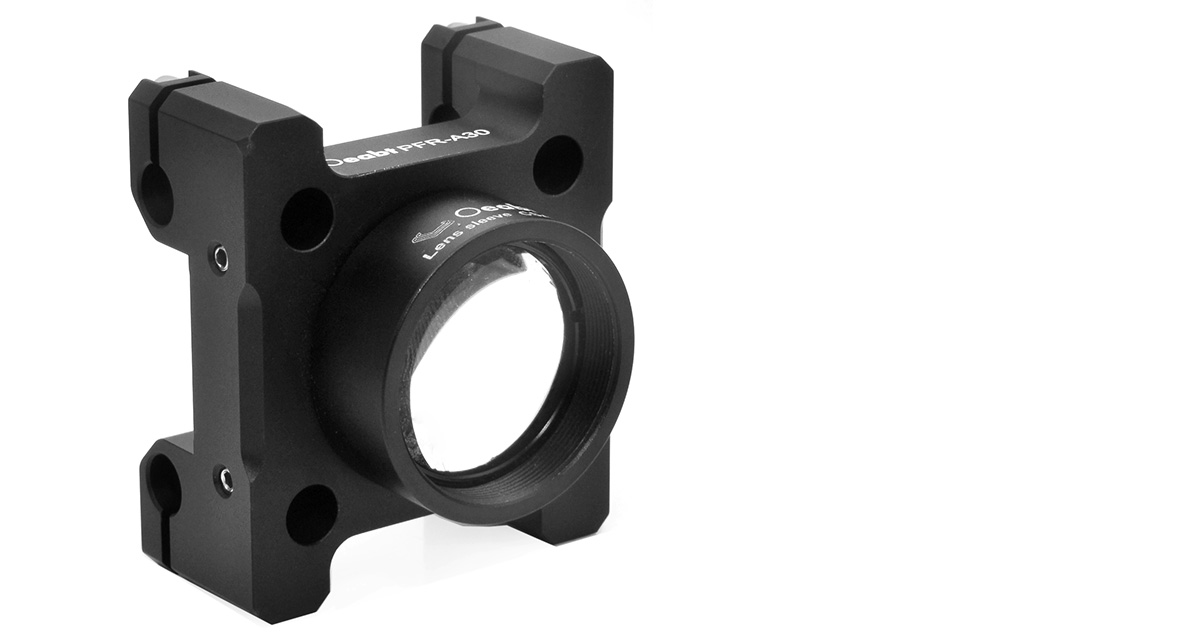

（3）轉向板中心孔是SM1(1.035"-40)螺孔，用于安裝SM1透鏡套筒或最厚為6.1mm的?1英寸光學元件（卡環需另外購買）。

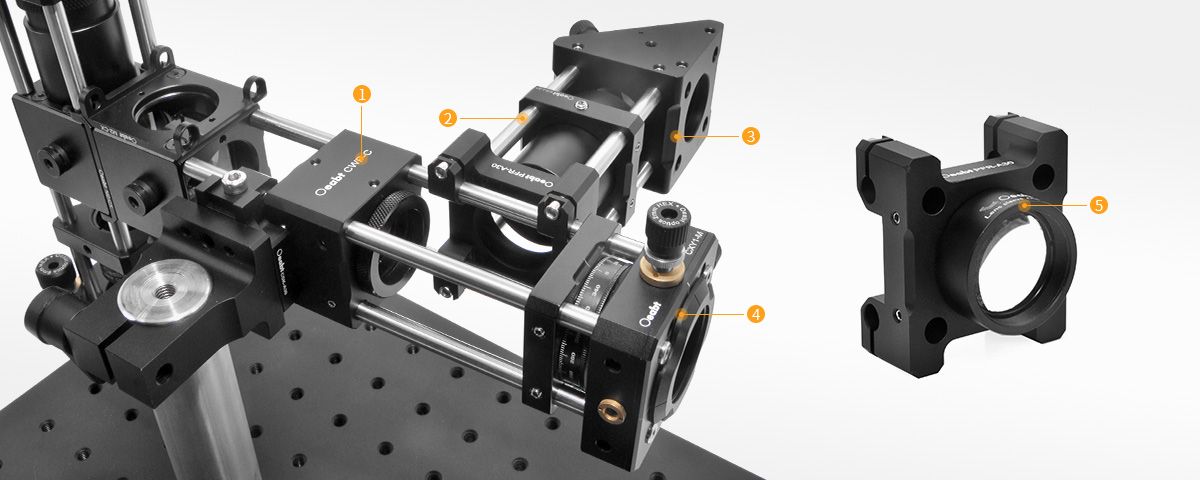

?? PS系列圓楔形棱鏡點擊購買 >	???PCM-S系列 ?6mm籠式支桿?點擊購買 >
???KCD1L-M系列 30mm籠式直角鏡架?點擊購買 >	???CXY1-M 籠式XY平移調整架?點擊購買 >
???CSA系列 ?1英寸公轉母透鏡套筒?點擊購買 >

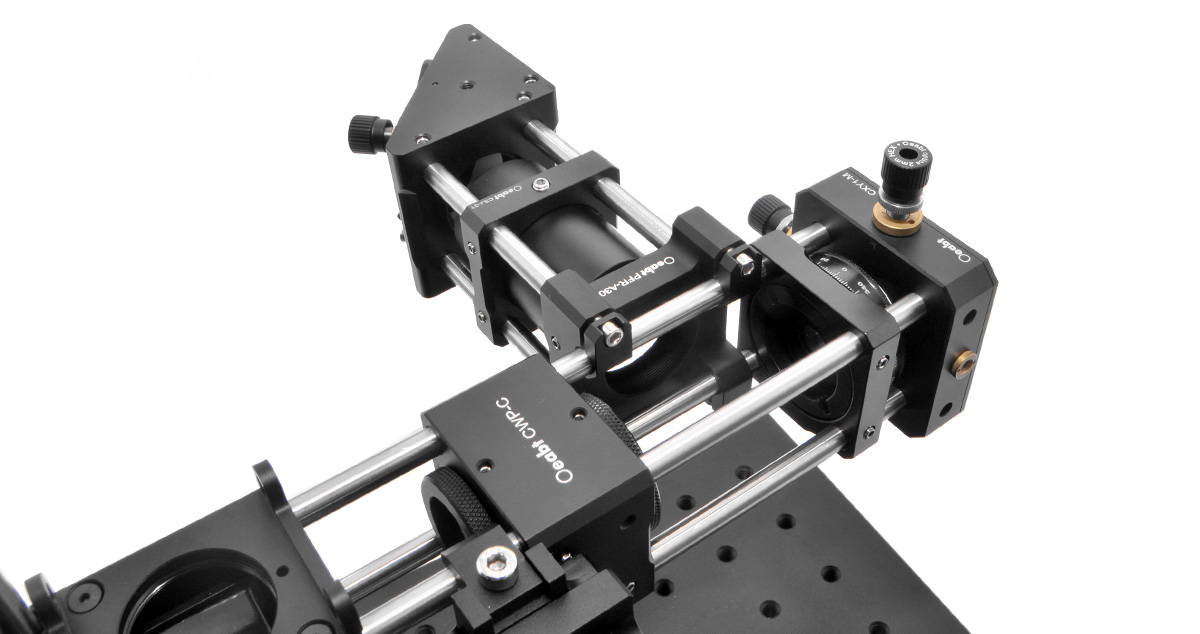

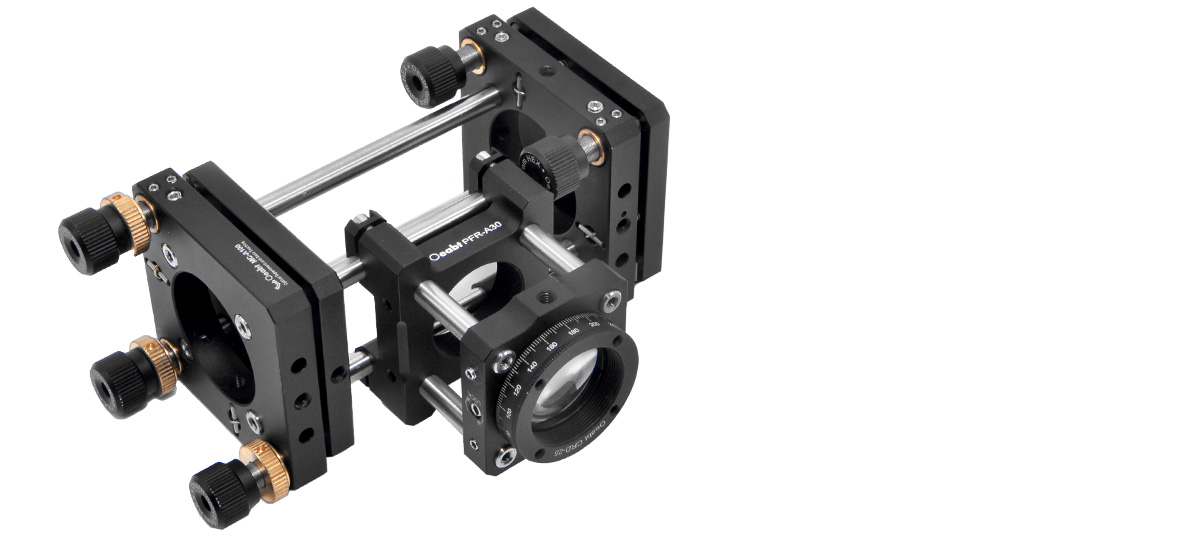

籠式轉向板可將一個籠式系統以90°垂直安裝在另一個籠式系統上。每個正交轉向板包含安裝孔，用于籠桿的安裝。

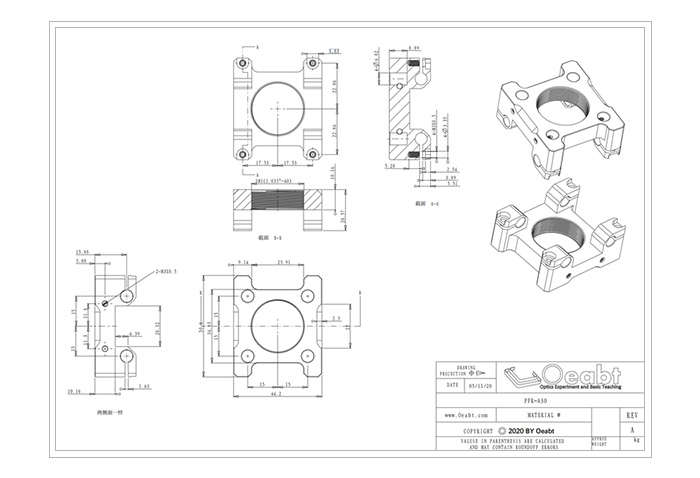

工程圖下載

PFR-A30 STP文件

PFR-A30 30mm籠式轉向板

? 以90°安裝兩個30mm籠式系統組件；

? SM1(1.035"-40)內螺紋，用于安裝光學元件或透鏡套筒；

? 兼容30mm籠式系統；

? 撓性夾持設計，穩固性好，移動更便捷；

? ?6mm通孔，兼容PCM-S系列支桿；

籠式轉向板可將一個籠式系統以90°垂直安裝在另一個籠式系統上。每個正交轉向板包含安裝孔，用于籠桿的安裝。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： PFR-A30

規格： 50.8*44.2*20.6mm

工程圖：點擊下載

對比：

單價：￥229

發貨日期：當天

購物車：

PFR-A30 30mm籠式轉向板

規格

50.8*44.2*20.6mm
材質

7075鋁合金　　
重量

44.7g
螺紋類型

SM1(1.035”-40)內螺紋
產品描述

盲孔孔徑:?6mm; 間距:30*30mm;
