參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 延長層塊起到加長、延伸距離的作用；

? 沉頭孔設計耦合接桿夾塊、導軌的轉接；

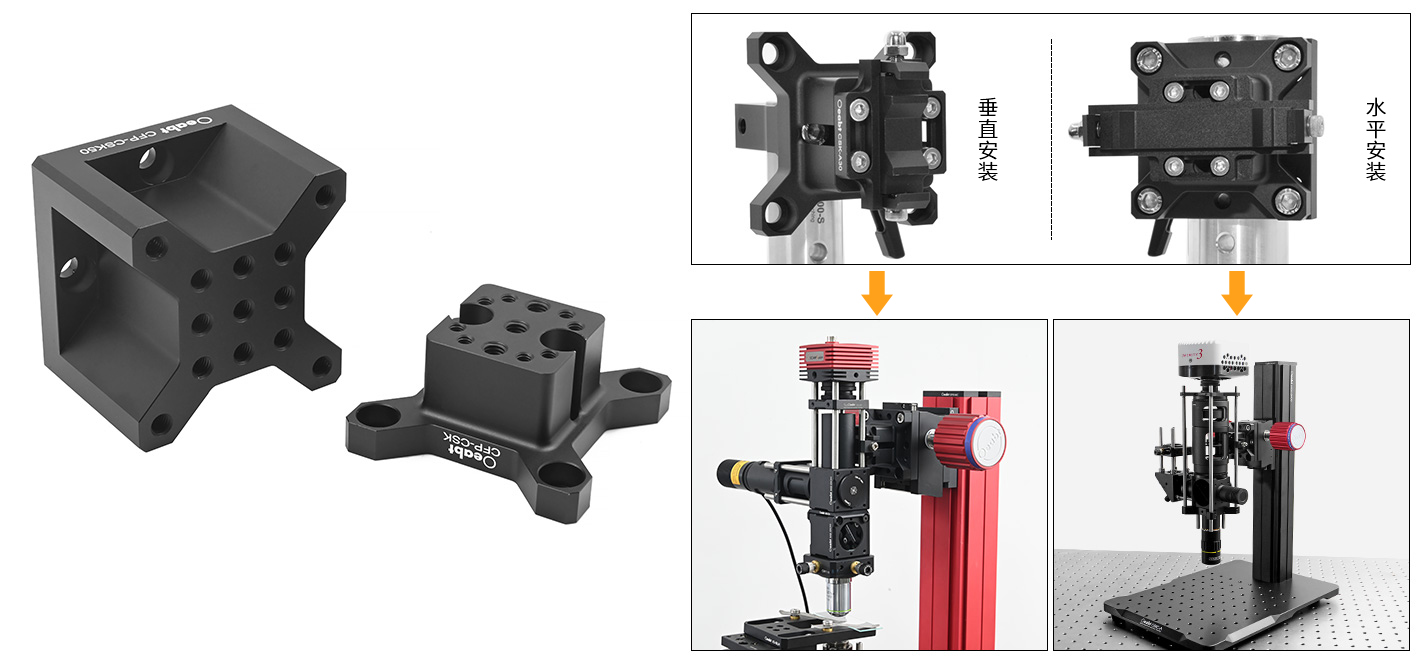

? CFP-CSK兼容夾持安裝架，將籠式結構豎直或水平安裝到其表面板上；

? CFP-CSK可疊加安裝，進行二次加長延伸；

夾具轉換塊可將30mm/60mm籠式系統安裝到其表面板上，可直接耦合?25mm和?1.5英寸的接桿夾塊。

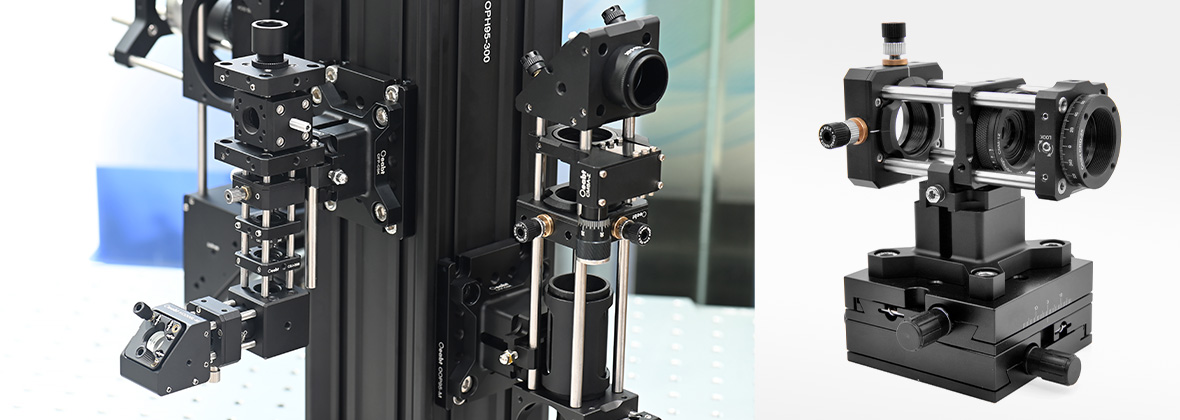

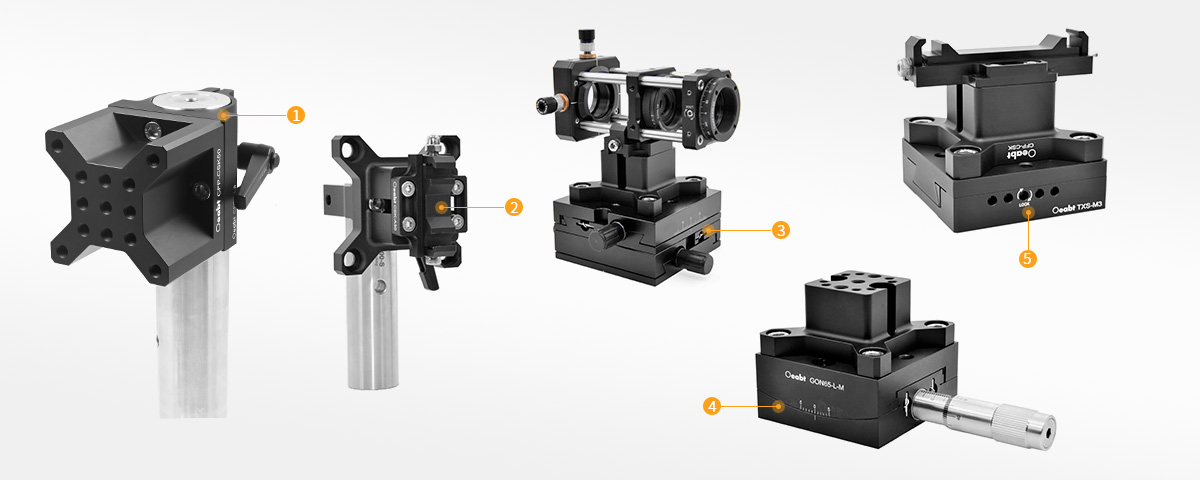

示意圖

通用參數

（1）CFP-CSK系列夾具轉換塊可做耦合接桿和導軌的延長夾塊，轉接塊凸出層塊厚度有21.0mm或40.0mm可選，在一定程度上起到加長、延伸距離作用。

（2）轉換塊表面板有多螺孔陣列。兼容我們的CSK-A系列夾持安裝架，能實現將一段30mm/60mm籠式系統構件垂直或水平安裝到其上。

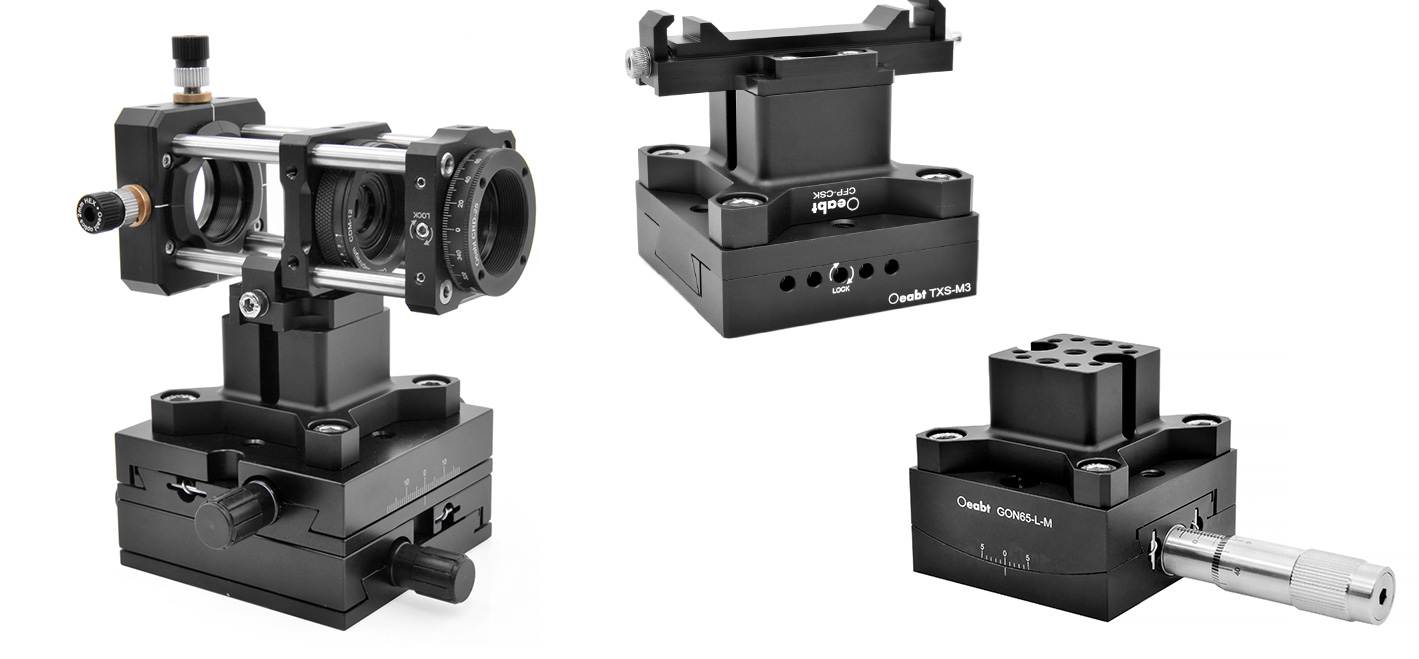

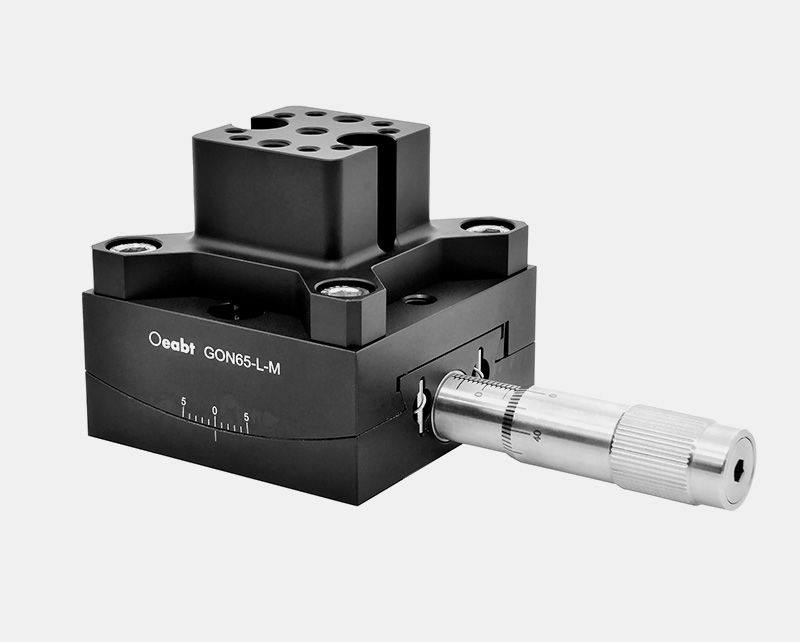

（3）夾具轉換塊的四邊沉頭孔間距50mm，該間距適配于大部分Oeabt位移臺的螺紋陣列，例如線性位移臺系列，角度傾斜臺等。可將一段30mm/60mm籠式結構裝載于位移臺使用。

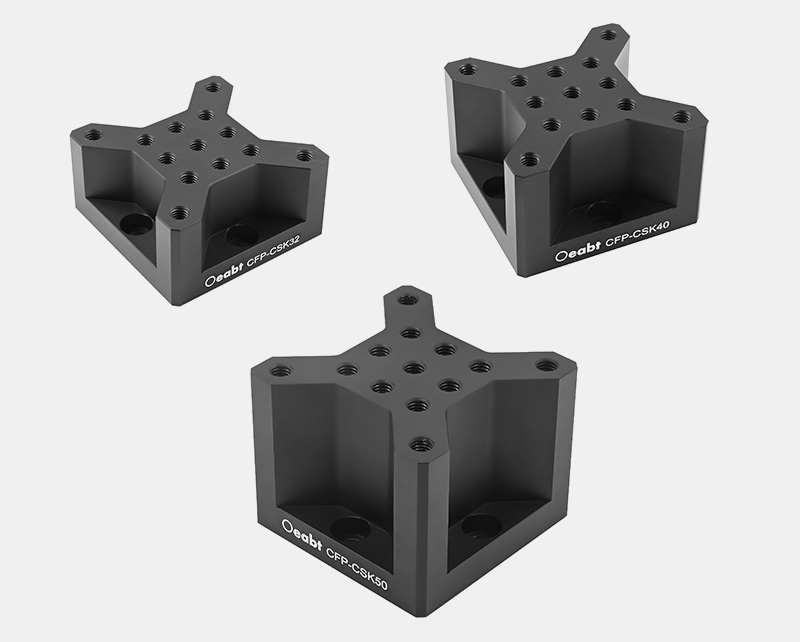

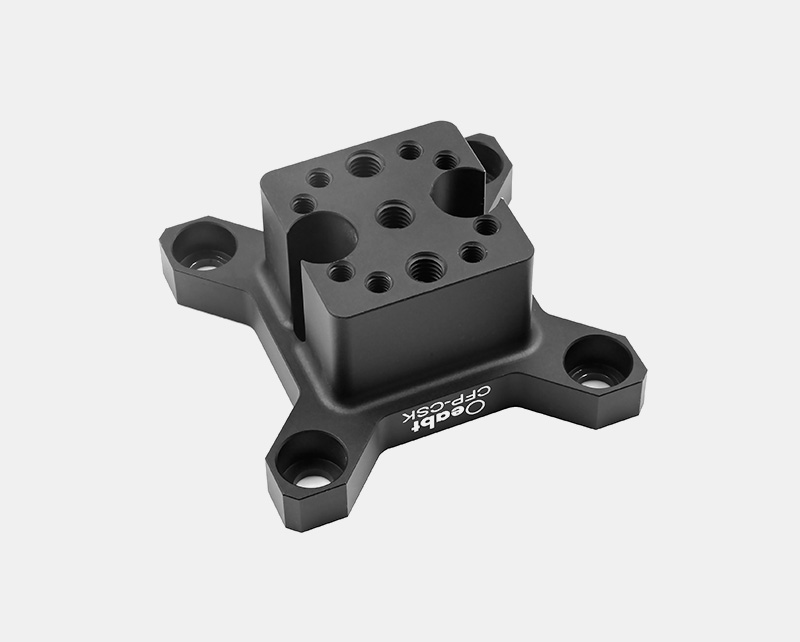

CFP-CSK 籠式夾具加長轉換塊

? 兼容CSK-A系列夾持安裝架，將30mm/60mm籠式系統安裝到其表面板上；

? 面板的螺紋陣列能實現豎直或水平安裝籠式系統；

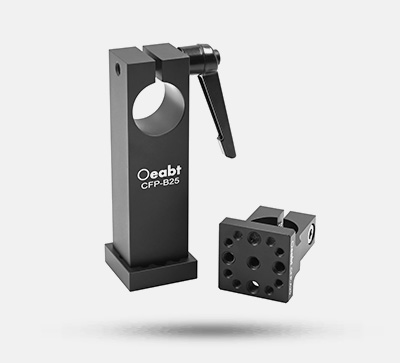

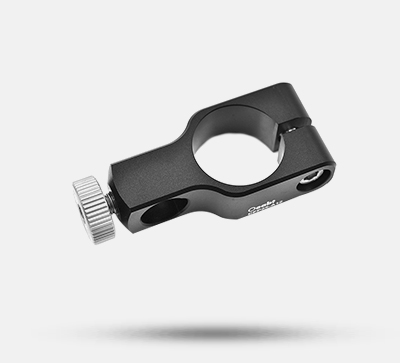

? 可作CFP-A25接桿夾塊的加長轉換板使用；

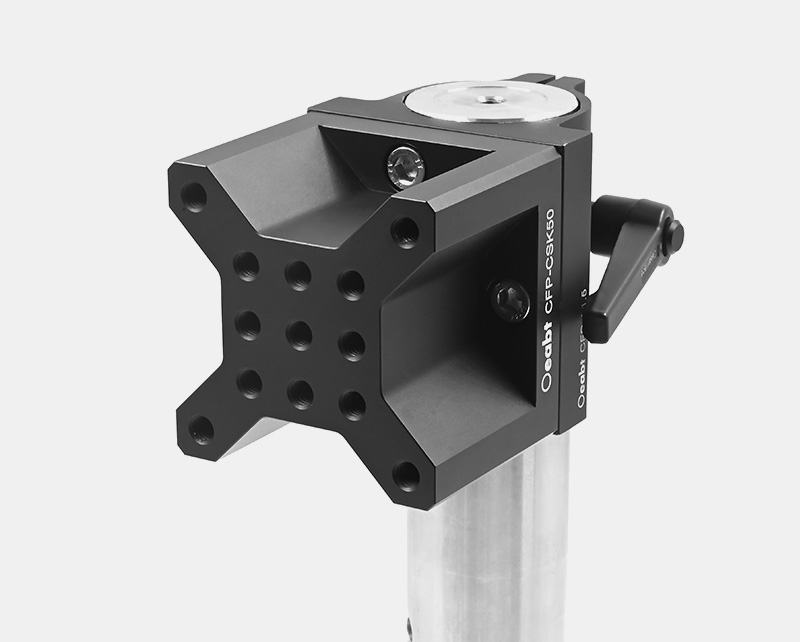

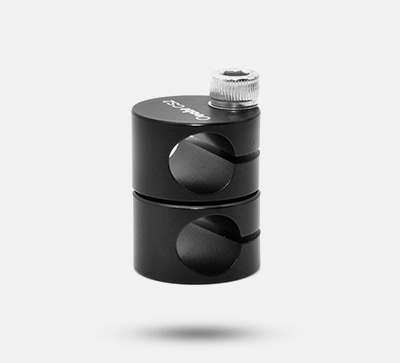

? 兼容CFP-A1.5接桿夾塊，安裝到我們的?1.5英寸接桿上；

? 附帶4個M6柱頭螺絲，用于安裝連接；

夾具轉換塊能實現將一段30mm/60mm籠式系統構件垂直或水平安裝到其上，可直接耦合?25mm和?1.5英寸的接桿夾塊。轉接塊凸出層塊厚度為21.0mm，在一定程度上起到加長、延伸距離作用。

型號

規格

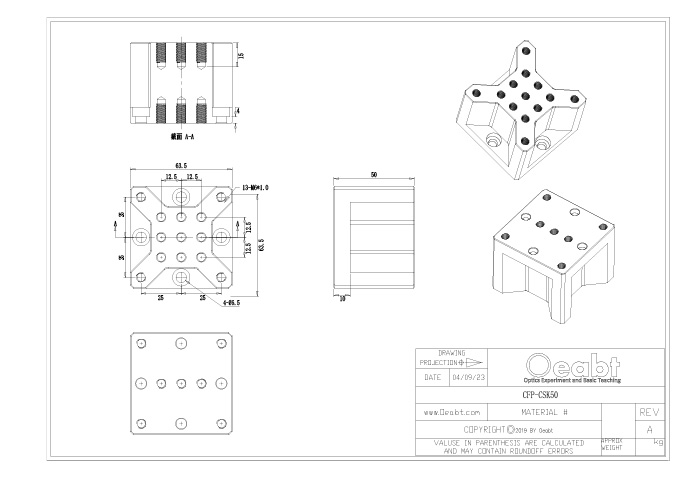

工程圖

對比

單價

發貨日期

購物車

CFP-CSK系列籠式夾具加長轉換塊
