參數規格技術說明組裝應用舉例工程圖下載

產品說明

垂直安裝板可以將16mm、30mm和60mm籠式系統垂直安裝到光學平臺表面，還可實現不同尺寸籠式系統的兼容轉換。

型號	CVMP-30	CVMP-60
規格	62.040.611.4mm	91.471.111.4mm
中心孔徑	SM05（0.535”-40）內螺紋	SM1（1.035”-40）內螺紋
兼容籠式	16mm、30mm	30mm、60mm
重量	47.0g	120.0g??
沉頭孔槽	?6.5mm*4處
材質	7075鋁合金

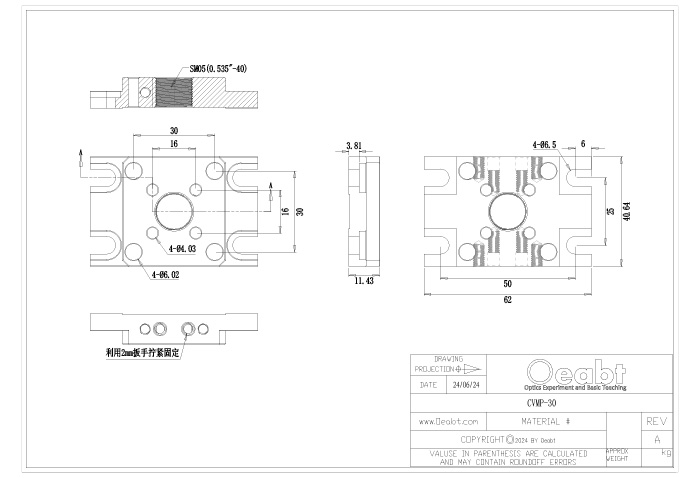

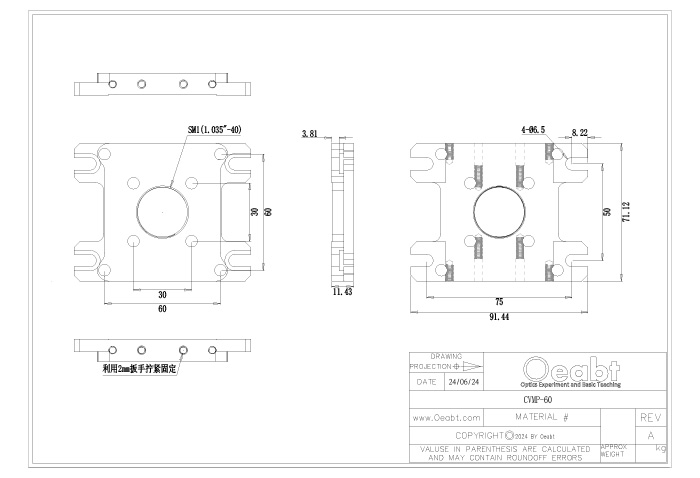

示意圖

通用參數

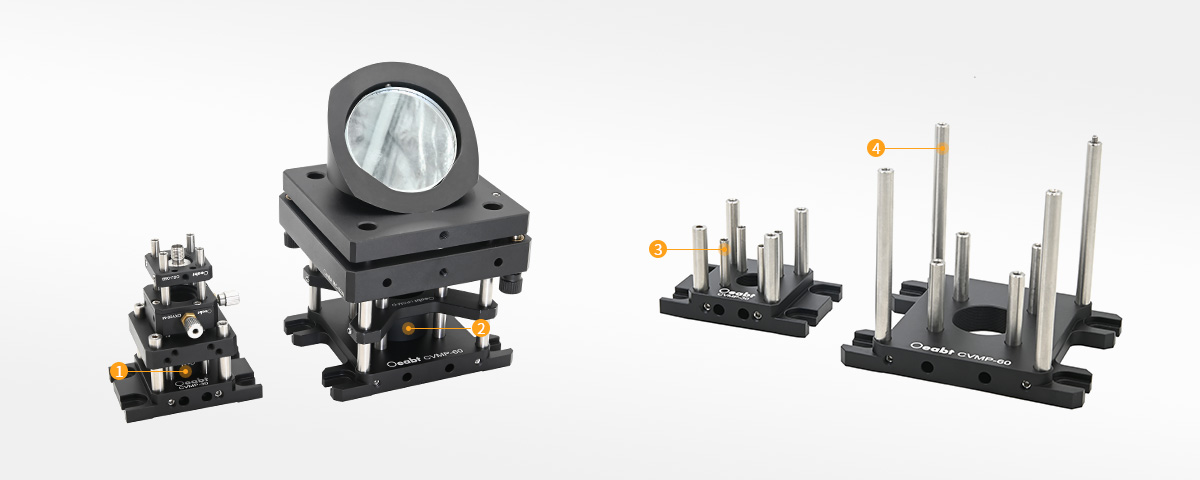

（1）垂直安裝板可以將16mm、30mm和60mm籠式系統垂直安裝到光學平臺表面，安裝板還可實現不同尺寸籠式系統的兼容轉換。CVMP-30安裝板兼容16mm和30mm籠式系統的轉換，而CVMP-60安裝板則兼容30mm和60mm籠式系統的轉換。

（2）安裝板的

（2）上表面有用于安裝籠桿的8個安裝孔，利用2mm六角扳手可將籠桿通過側面的緊定螺絲固定。此外，安裝板中心的SM05或SM1螺紋孔使其能夠兼容各種SM系列的螺紋組件，進一步擴展了其應用范圍。

（3）安裝板四邊均開有?6.5mm沉頭孔槽，能夠穩固地固定在英制或公制的面包板上。

?CSA05系列 ?1/2英寸透鏡套筒點擊購買>	?CSA系列 ?1英寸公轉母透鏡套筒點擊購買>
?SPCM-E系列 ?4mm小型籠桿點擊購買>	?PCM-S系列 ?6mm籠式支桿點擊購買>

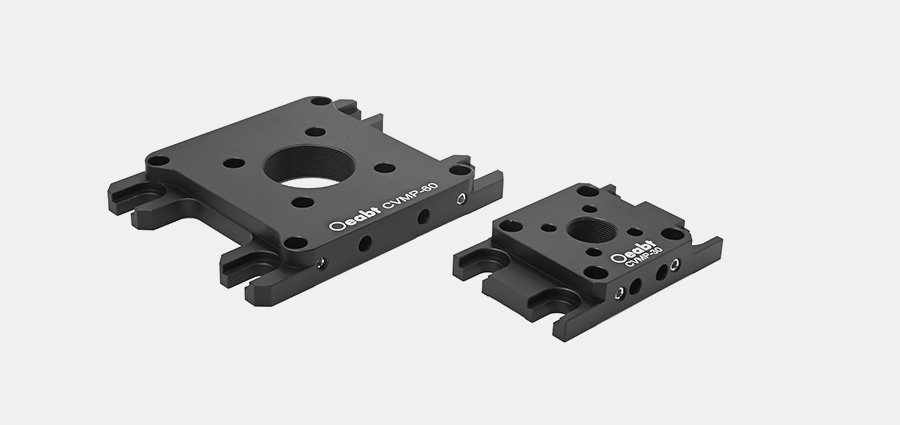

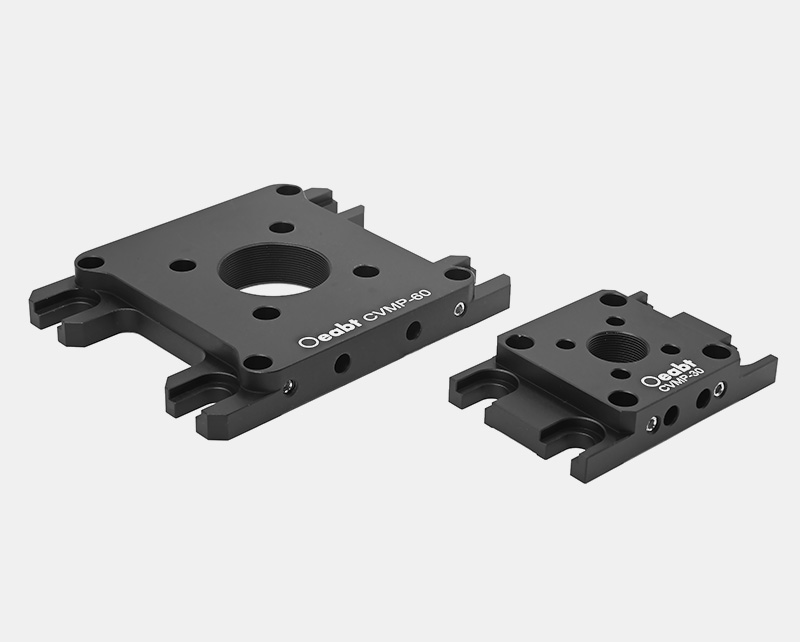

CVMP系列籠式垂直安裝板

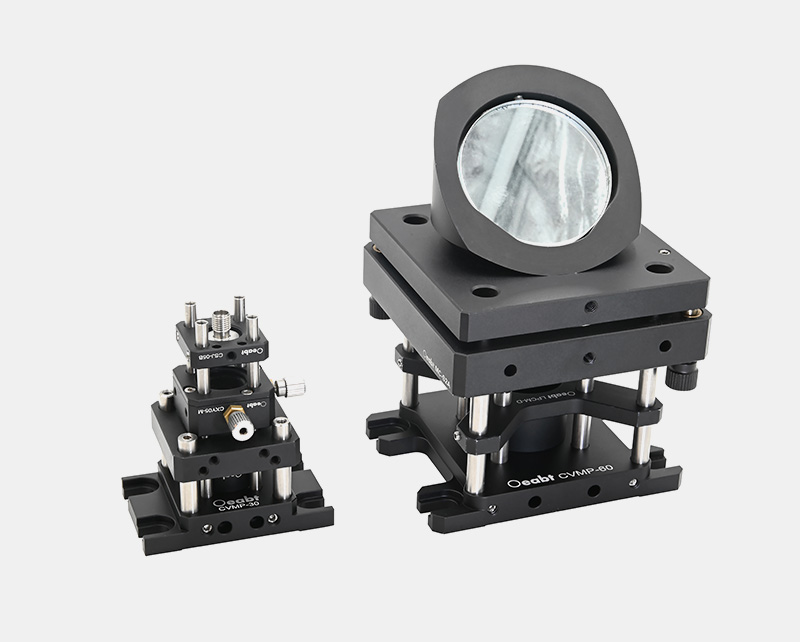

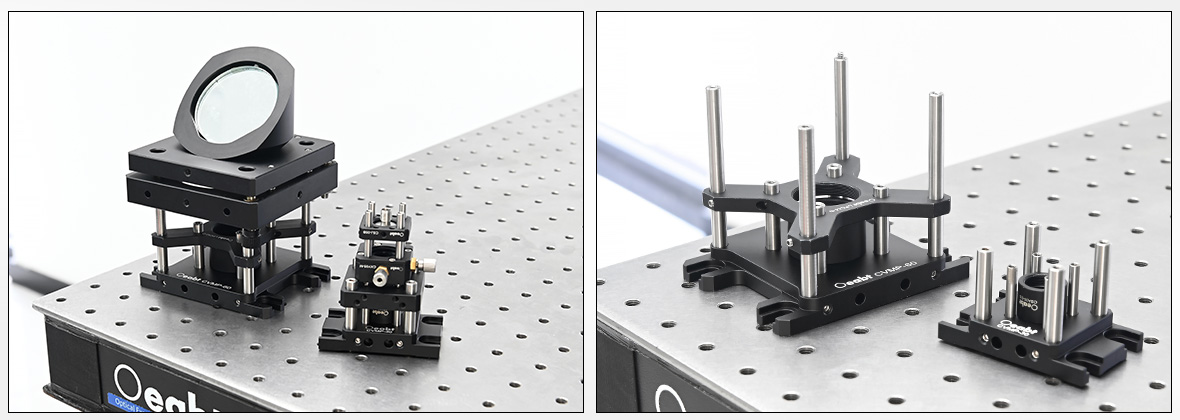

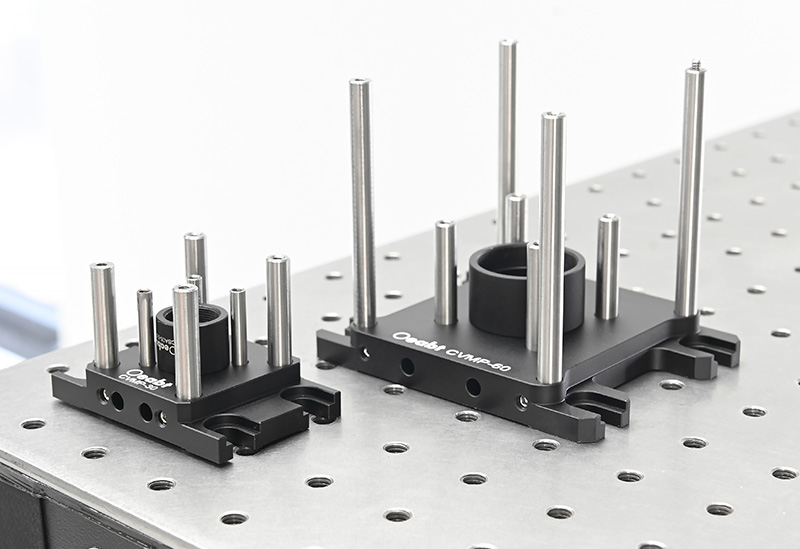

? 將籠式組件垂直安裝到光學平臺；

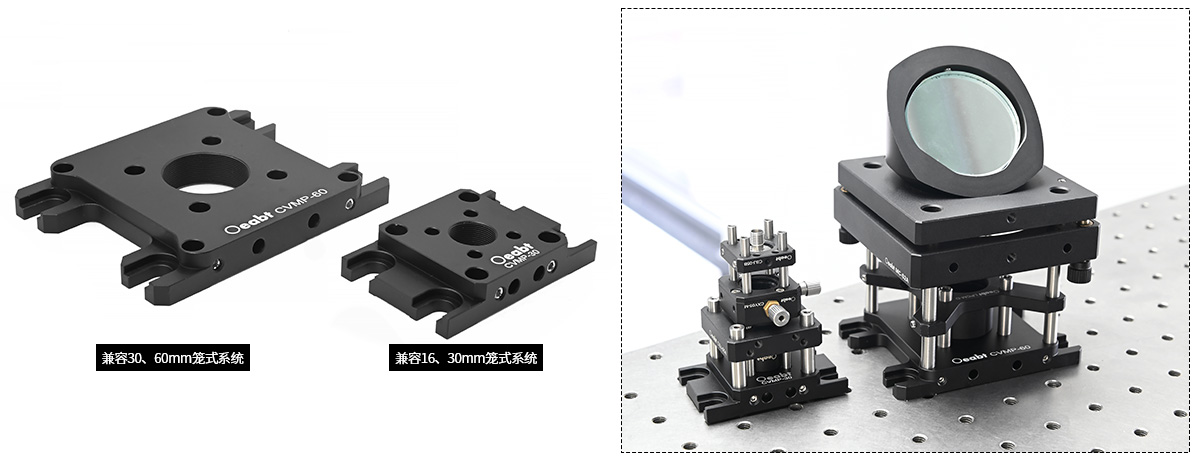

? 兼容16、30、60mm籠式系統；

? 中心孔徑兼容SM05或SM1螺紋組件；

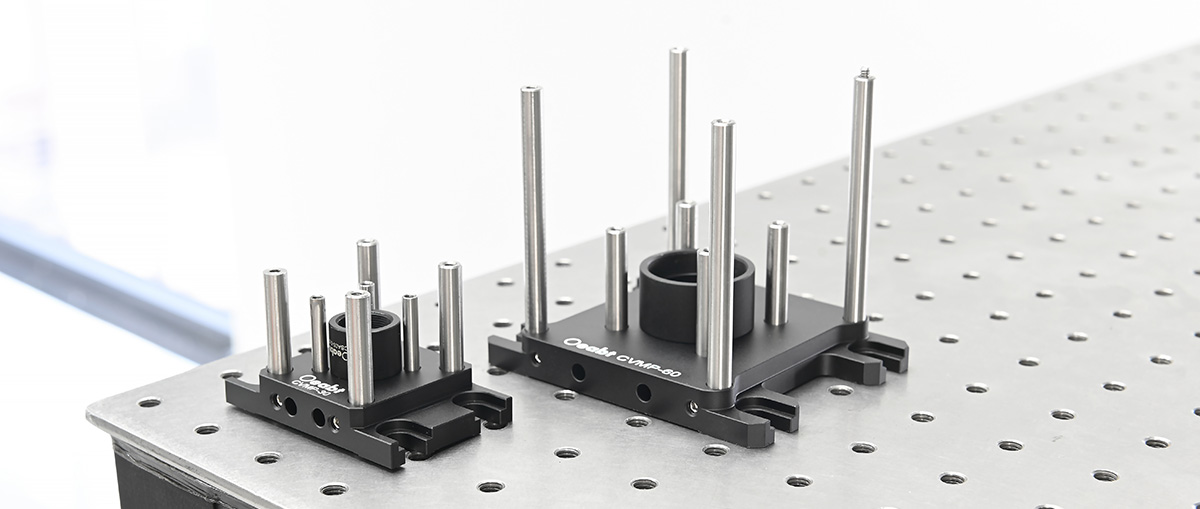

? 沉頭孔槽可固定到光學面包板；

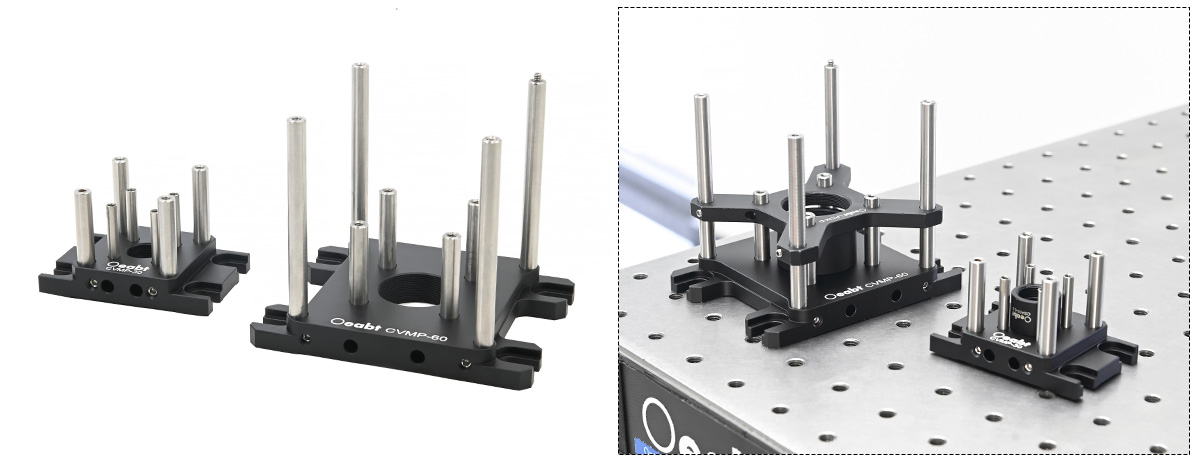

安裝板的上表面有用于安裝籠桿的8個安裝孔，利用2mm六角扳手可將籠桿通過側面的緊定螺絲固定。

型號

規格

工程圖

對比

單價

發貨日期

購物車

型號： CVMP-30

規格：兼容籠式：16、30mm

工程圖：點擊下載

對比：

單價：￥187

發貨日期：當天

購物車：

CVMP-30 籠式垂直安裝板

規格

62.0*40.6*11.4mm
材質

7075鋁合金
重量

47.0g
螺紋類型

SM05（0.535”-40）內螺紋
產品描述

中心孔徑兼容SM05螺紋組件
型號： CVMP-60

規格：兼容籠式：30、60mm

工程圖：點擊下載

對比：

單價：￥187

發貨日期：當天

購物車：

CVMP-60 籠式垂直安裝板

規格

91.4*71.1*11.4mm
材質

7075鋁合金
重量

120.0g
螺紋類型

SM1（1.035”-40）內螺紋
產品描述

中心孔徑兼容SM1螺紋組件
