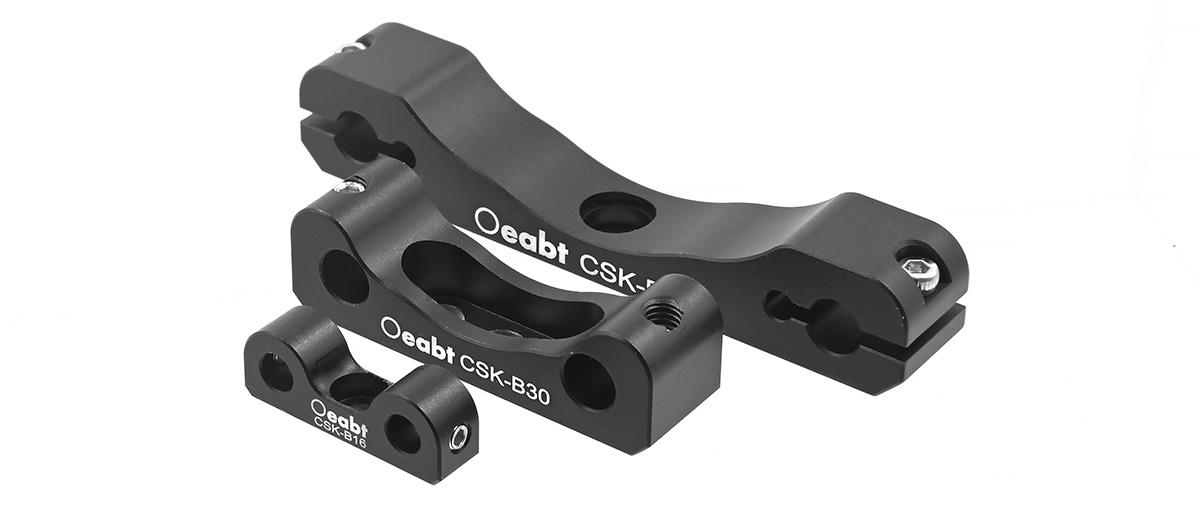

? 夾具支架用于支撐帶支桿的籠式組件籠式組件;
? 適用于16、30和60mm籠式系統;

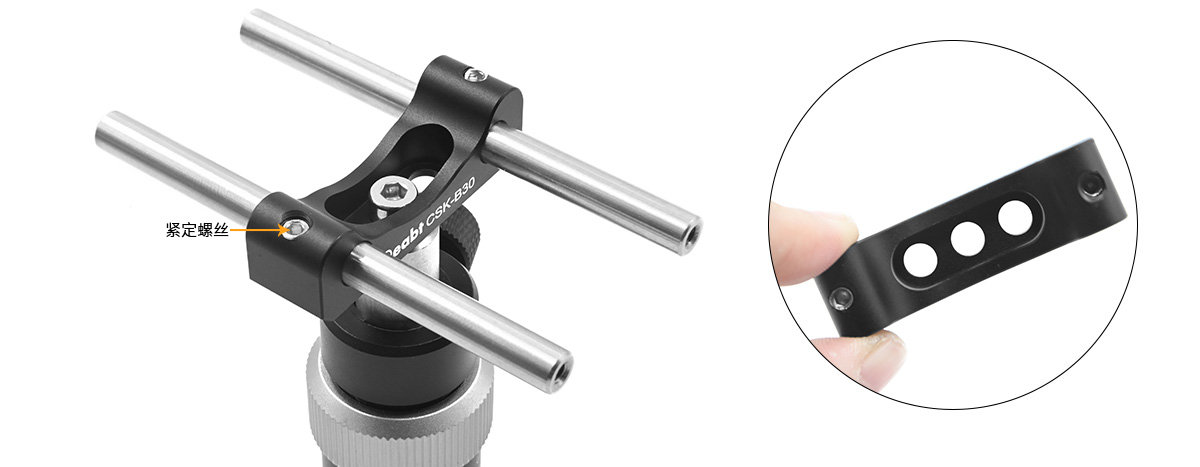

? 撓性鎖定設計,通過頂部兩側的螺絲固定籠桿;
? 沉頭孔用于安裝?12mm接桿;

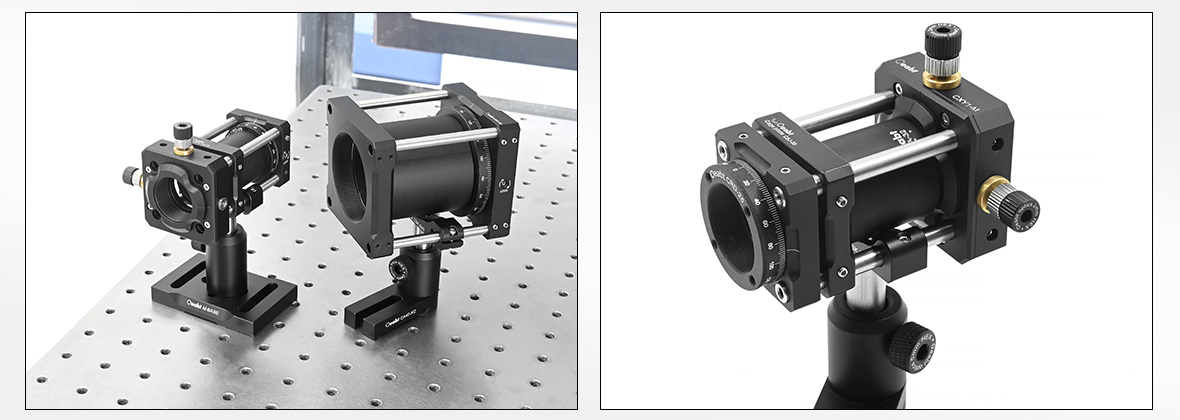

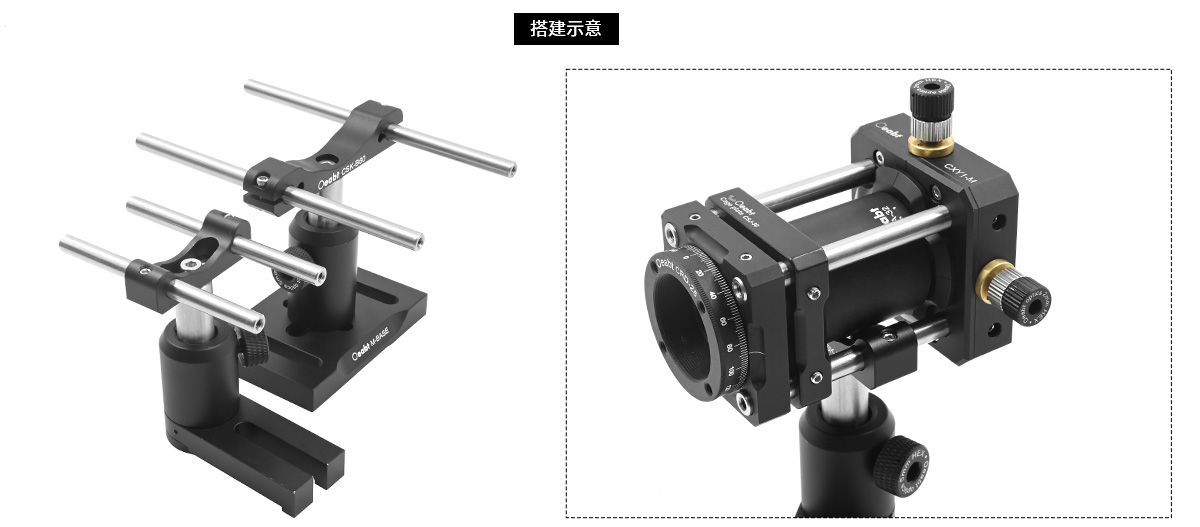

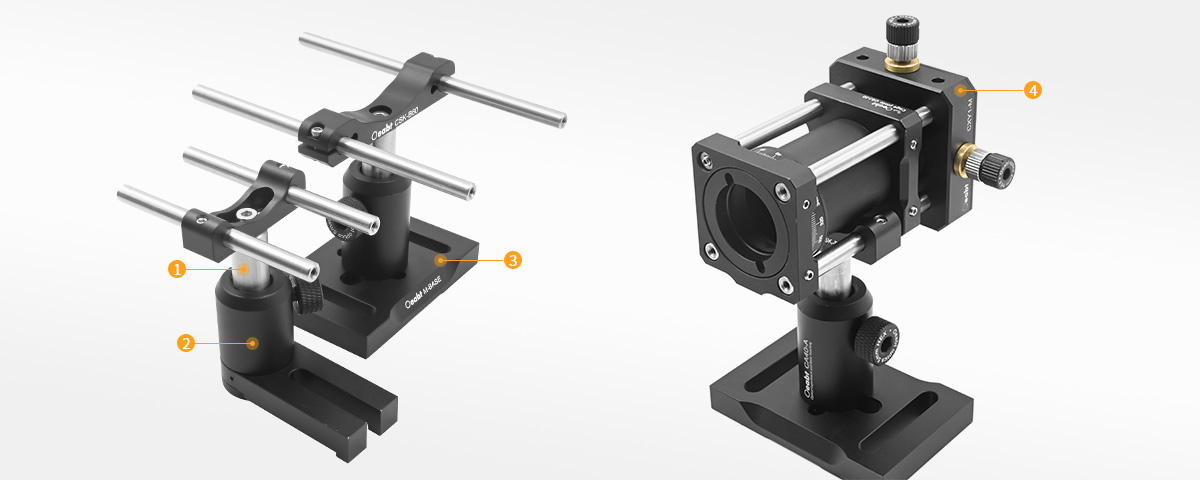

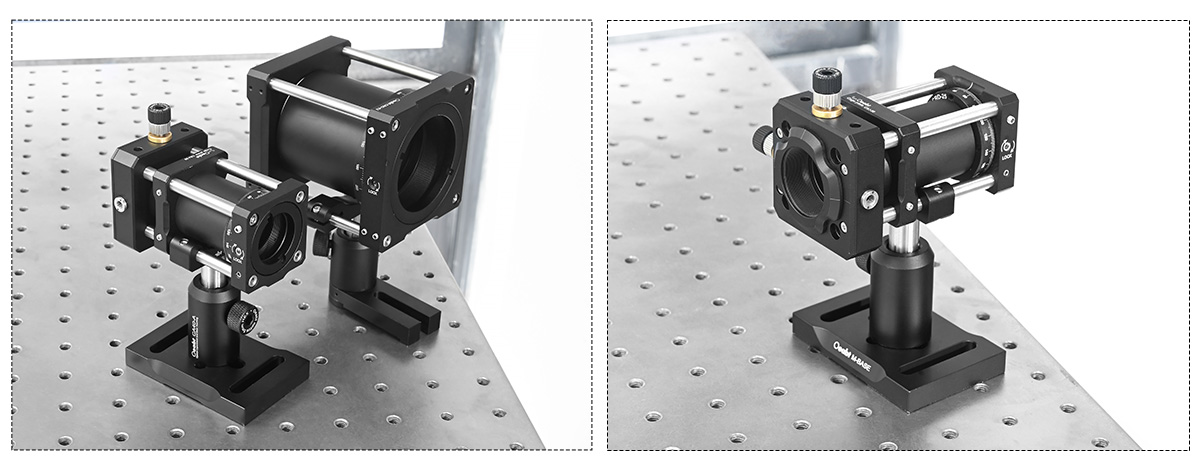

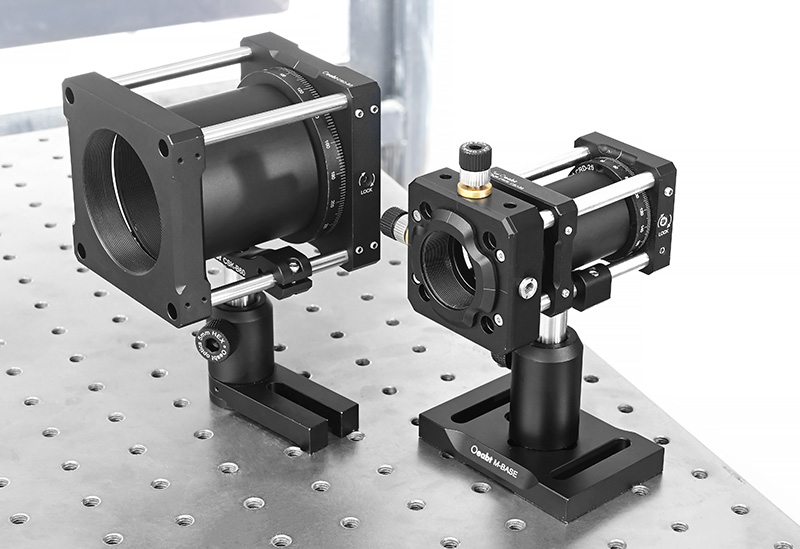

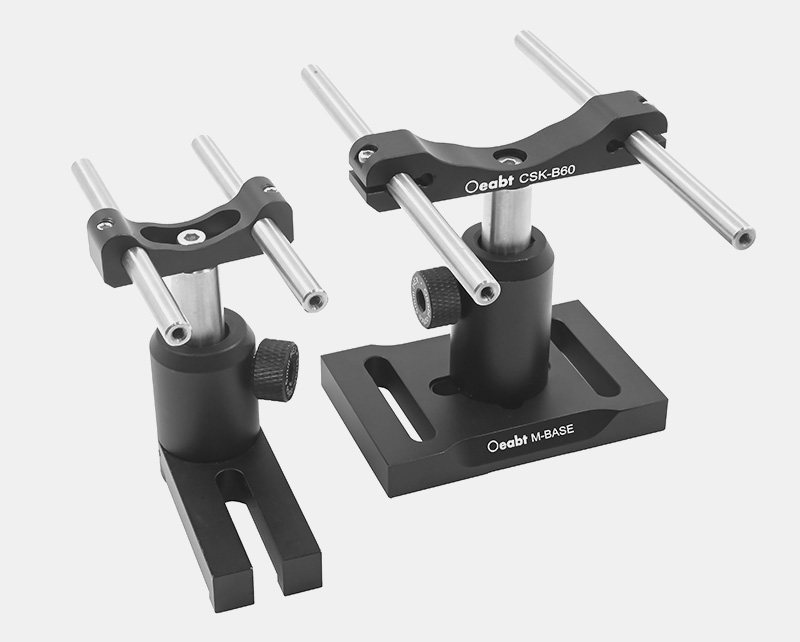

安裝支架可將籠式組件安裝在?12mm接桿上,薄型低剖面設計非常適合將16/30/60mm籠式系統集成到光機械組件中。

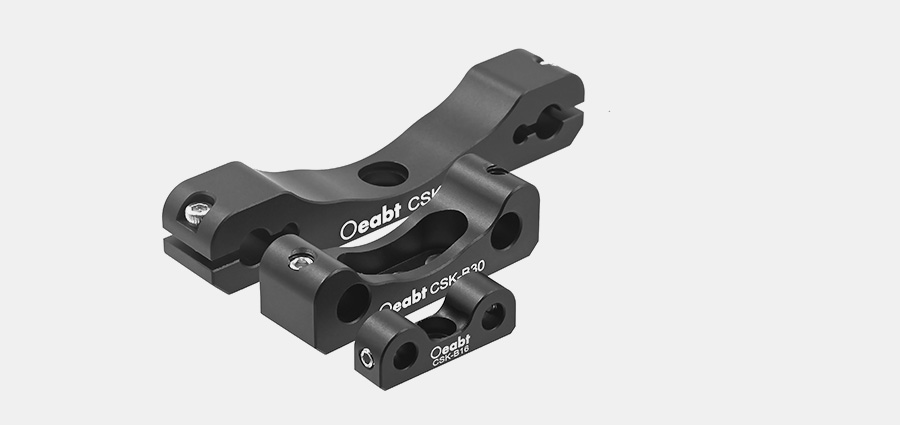

型號
CSK-B16
CSK-B30
CSK-B60
規格
25.0*6.4*9.0mm
44.5*12.7*13.4mm
76.2*12.7*14.0mm
通孔間距
16mm
30mm
60mm
沉孔類型
M3*1處
M4*3處
M4*1處
重量
2.5g
9.5g
23.2g
材質
7075鋁合金

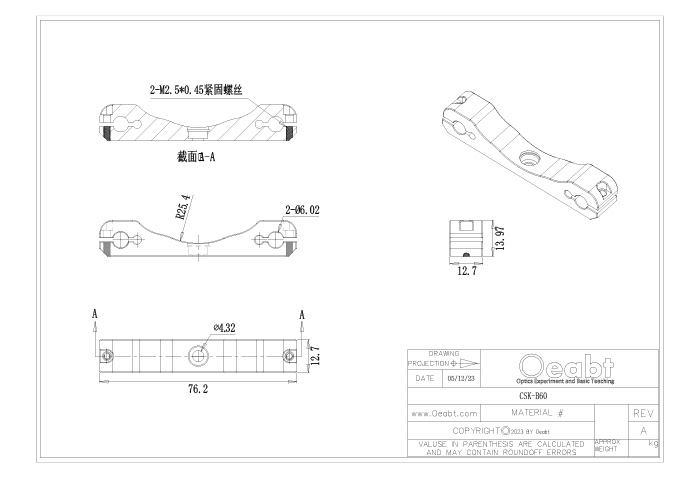

CSK-B60 工程圖下載
