參數規格技術說明組裝應用舉例工程圖下載 3D模型下載

產品說明

? 轉向調整架，用于1英寸圓形光學元件；

? 提供±4o的俯仰和偏轉調節；

? 將?1英寸(25.4mm)光學元件以相對于光軸45°角安裝；

? 安裝?6mm籠桿，可選平滑孔或4-40螺紋孔；

? 兼容30mm籠式系統，且兼容SM1 (1.035"-40)；

? 一個M4螺孔和一個M6螺孔用于?12mm接桿和?1英寸接桿；

? SM1螺紋孔可兼容安裝一英寸套筒；

KCD1L直角調整架設計易于成到我們的30mm籠式系統中。調整架的入射和出射端口有一個SM1螺孔，可以集成?1英寸的透套筒。調整架具有3個3/16"-100 調節器，可以進行反射鏡的精密對準，可以在一個30mm籠式系統中進行精確的光束對準。

30mm籠式直角調整架
型號	KCD1L-M	KCD1L-M1
連接桿孔徑	?6mm通孔	4-40螺紋
孔間距	30*30mm	15*15mm
端口螺紋	SM1(1.035”-40)內螺紋
重量	136.8g	141g
材質	7075鋁合金

示意圖

通用參數

?產品描述

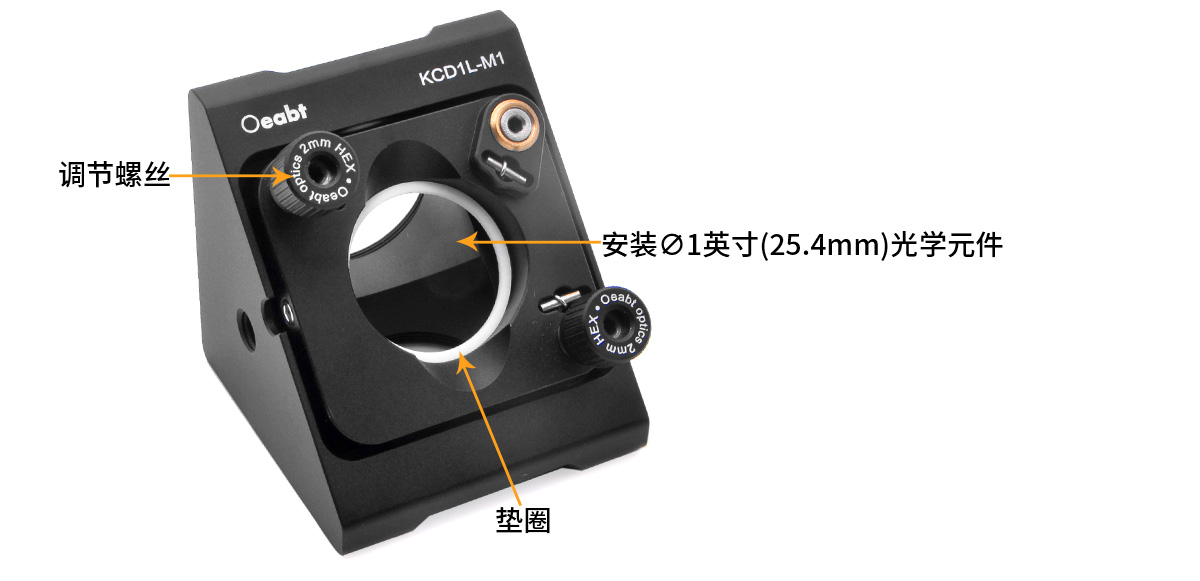

（1）直角調整架兼容?1英寸(25.4mm)的光學元件 , 為透射光提供最大的通光孔徑，并且為操作已安裝的光學元件提供空間。后裝式設計不限制要安裝的光學元件的厚度，即使安裝座上裝有籠桿或透鏡套管, 安裝的光學元件仍然可以進行操作。鐵氟龍墊圈可用于安裝厚度小于3mm的光學元件，起到可保護鏡片的作用（需單獨購買）。
調節螺絲可俯仰和傾斜調節表面平板,該螺絲能保證以0.01英寸(0.254mm)的分辨率實現平滑、高靈敏的移動。這些調整器的其中兩個附帶手動旋鈕，而另一個必須使用2mm六角扳手或者球頭起子進行調節。

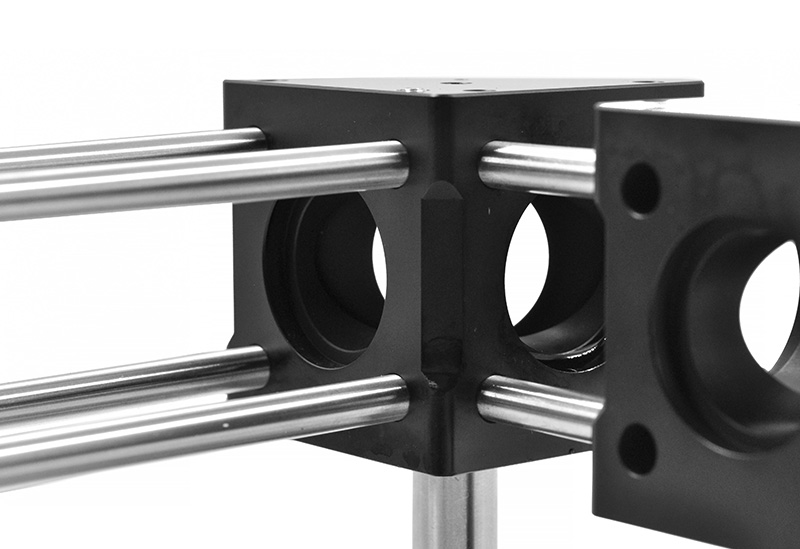

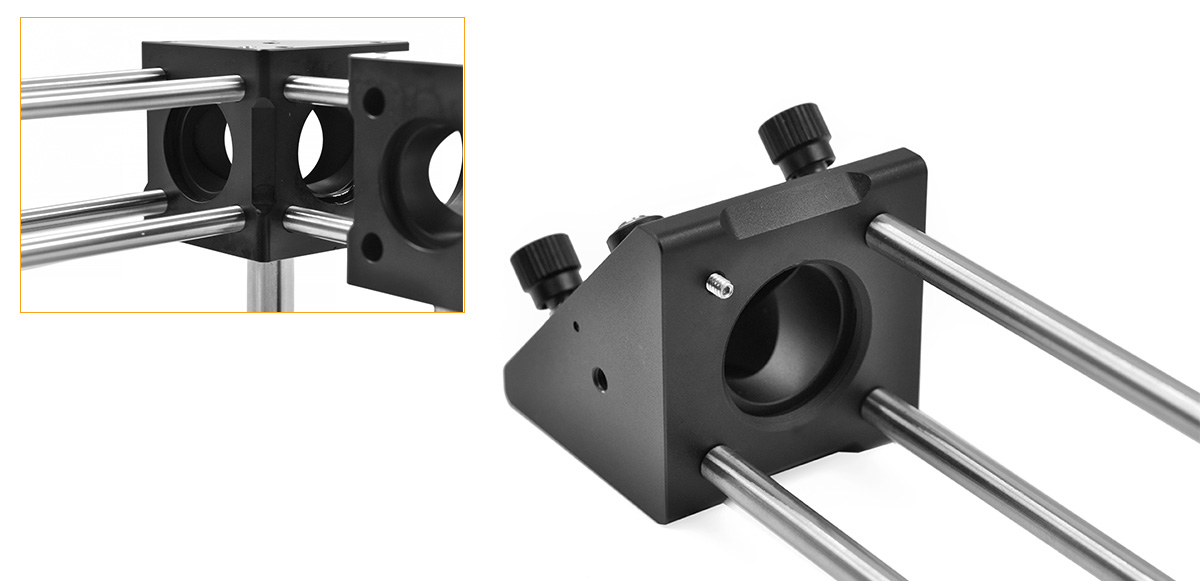

（2）安裝水平位置處于45°角的光學元件提供可調的俯仰和傾斜。端口有別于KCD1L-M通孔設計, KCD1L-M1采用4-40螺絲,直接裝上螺絲擰上固定,穩定性會比通孔設計更要穩定一些。它們的間距匹配我們的30mm籠式系統標準, 這個設計使多個30mm籠式組件可以直接連接，不需要籠桿轉接件。?

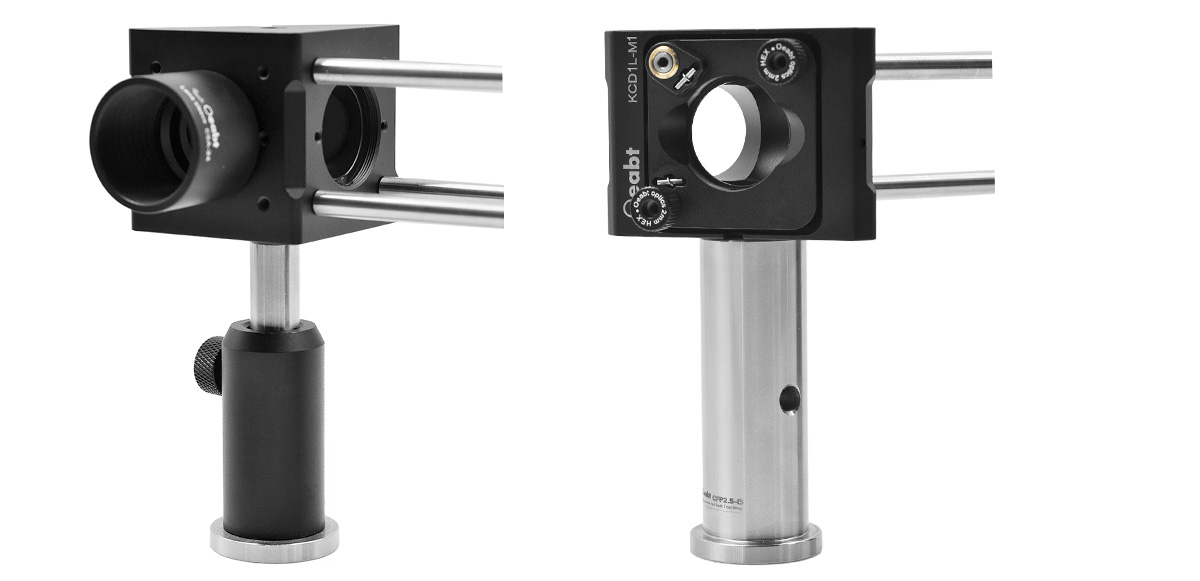

（3）一個M4螺孔和一個M6螺孔(用于?12mm 和?1英寸接桿)。

（4）透鏡孔直徑1英寸，SM1螺紋。兼容SM1透鏡套筒。

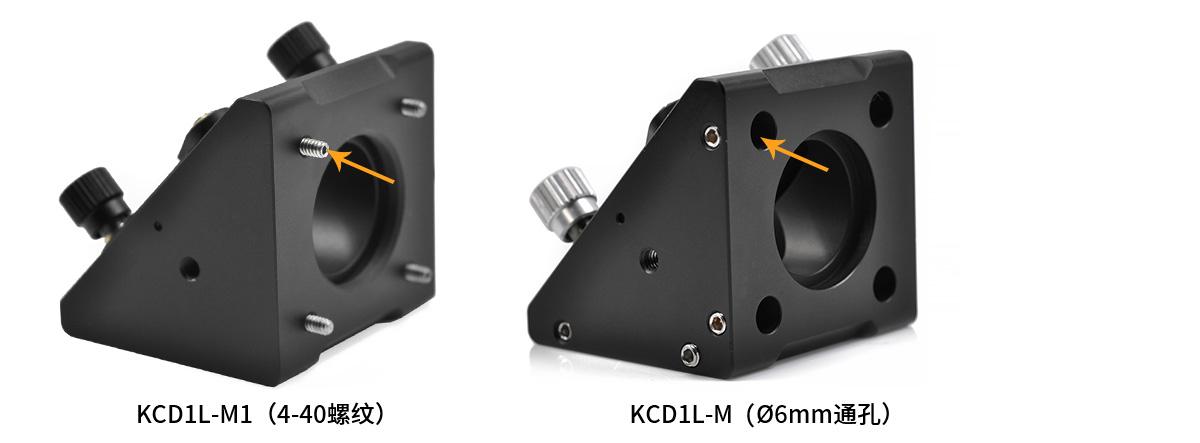

（5）兩款區別示意：

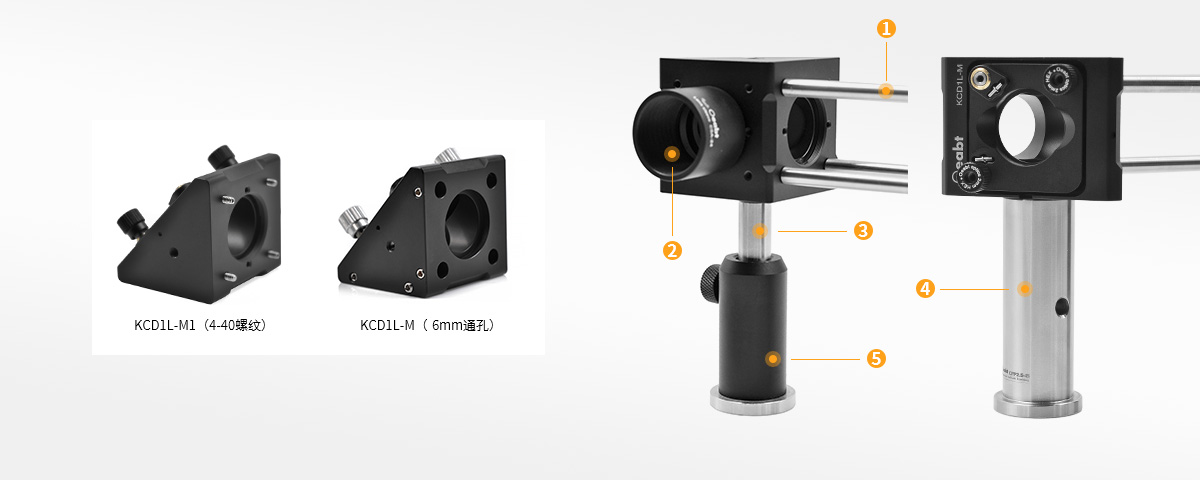

???PCM-S系列 ?6mm籠式支桿點擊購買 >	???CSA系列 ?1英寸公轉母透鏡套筒點擊購買 >
???PCA-S系列 ?12mm不銹鋼支桿點擊購買 >	??? CFP-S系列 ?1英寸不銹鋼接桿點擊購買 >
???CA-A系列接桿支架點擊購買 >

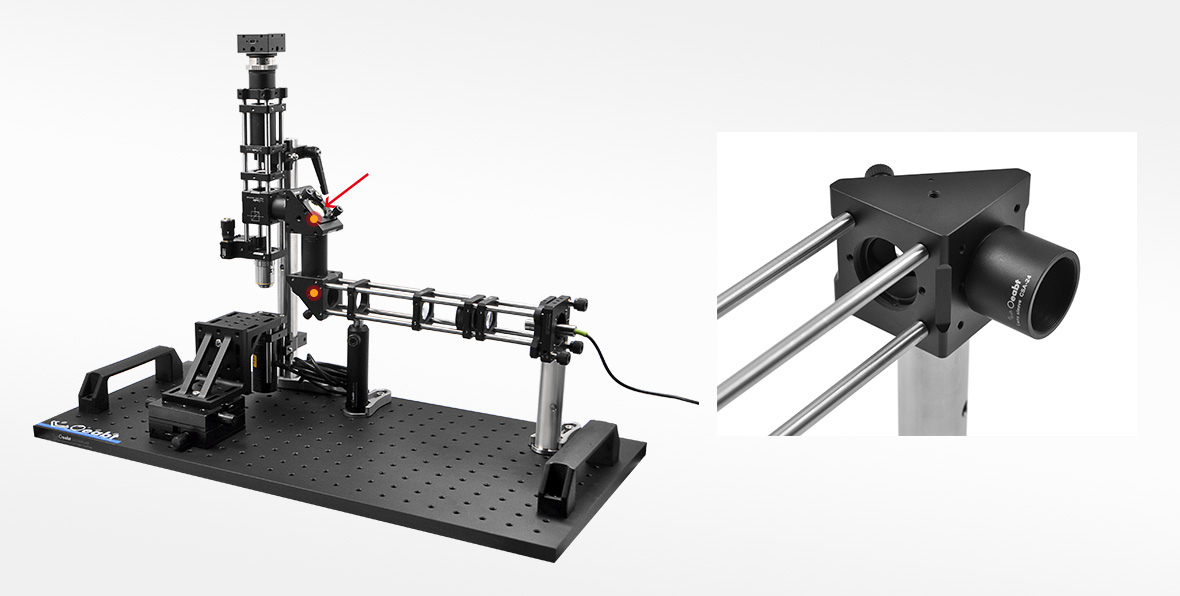

? ? ? Oeabt的籠式系統提供不同的可用于籠式共軸系統的配件和轉接件，可通過安裝接桿或透鏡套管，可以將籠式系統集成到光學設備中去。

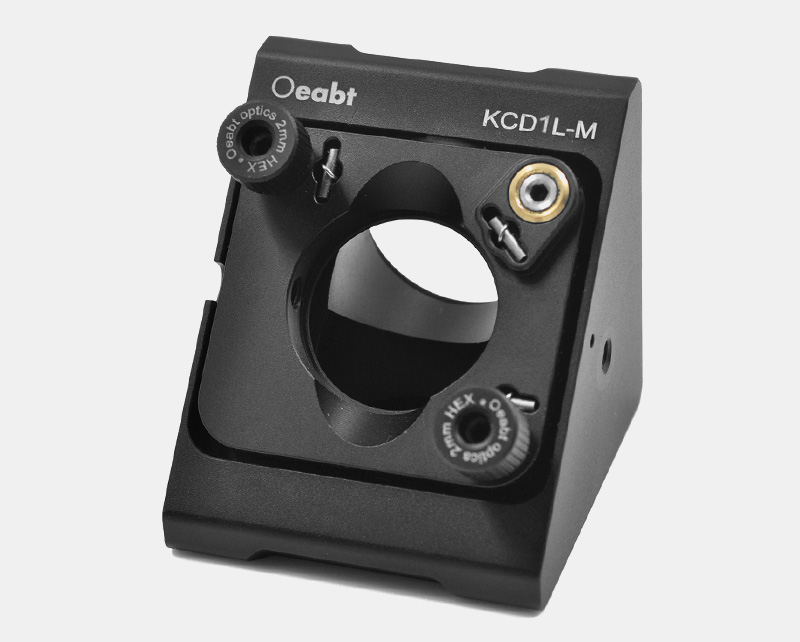

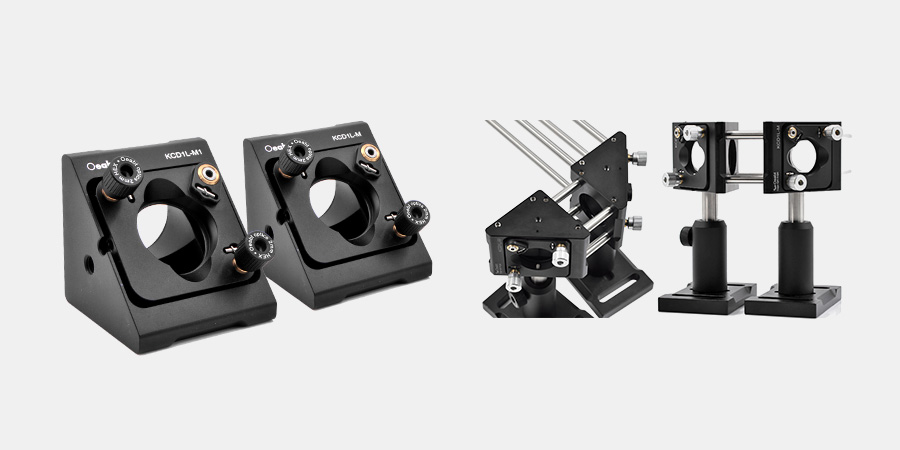

KCD1L-M 30mm籠式直角調整架

? 轉向調整架，用于1英寸圓形光學元件；提供±4o的俯仰和偏轉調節；

? 將?1英寸(25.4mm)光學元件以相對于光軸45°角安裝 8個6.35mm深的?6mm平滑孔，用于安裝?6mm籠桿；

? 兼容< a href="http://www.scqchs.com/list.php?pid=1&ty=22&bid=5&sid=27" target="_blank">30mm籠式系統，且兼容SM1 (1.035"-40)；

? ?一個M4螺孔和一個M6螺孔用于?12mm和?1英寸< a href="http://www.scqchs.com/search.php?pid=1&ty=0&q=接桿" target="_blank">接桿；

【?6mm通孔】KCD1L-M直角調整架設計易于成到我們的30mm籠式系統中。調整架的入射和出射端口有一個SM1螺孔，可以集成?1英寸的透套筒。調整架具有3個3/16"-100 調節器，可以進行反射鏡的精密對準，可以在一個30mm籠式系統中進行精確的光束對準。

型號

規格

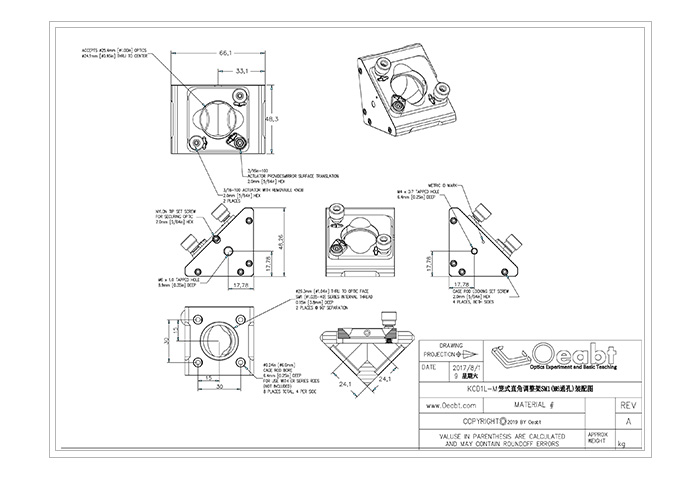

工程圖

對比

單價

發貨日期

購物車

型號： KCD1L-M

規格： ?6mm通孔

工程圖：點擊下載

對比：

單價：￥428

發貨日期：當天

購物車：

KCD1L-M 30mm籠式直角調整架

規格

48.2*48.2*48.2mm
材質

7075鋁合金
重量

136.8g
中心孔徑

螺紋類型

M4/M6
產品描述

平滑孔:?6mm,6.35mm深; 間距：30*30mm

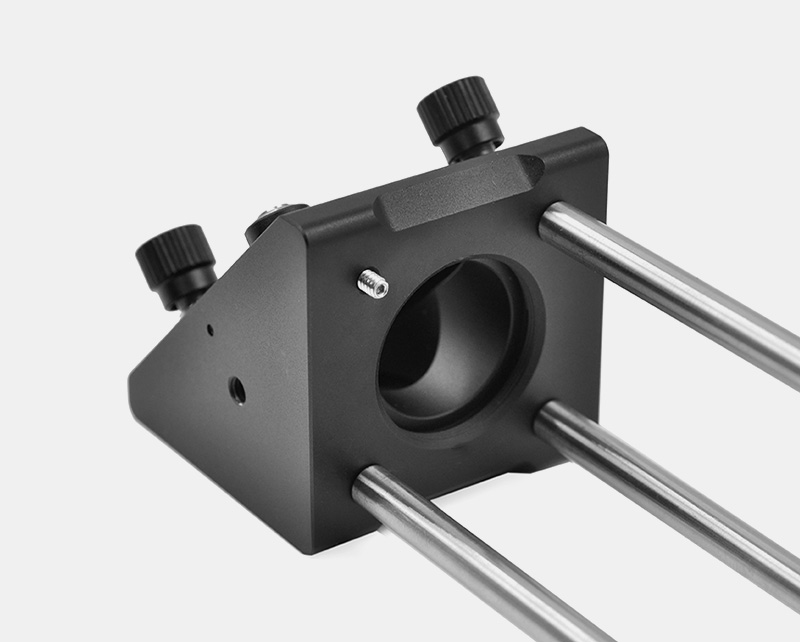

KCD1L-M1 30mm籠式直角調整架

? KCD1L-M1是用4-40螺絲固定?6mm籠桿，穩定性會比MCD1L-M設計更要穩定一些；

? 底面M4螺孔和頂面M6螺孔用于?12mm和?25mm接桿；

? 可相對于光軸45°安裝?1英寸(25.4 mm)的反射鏡片；

? 調節范圍：±4o的俯仰和偏轉調節；

? 兼容30mm籠式系統和SM1（1.035"－40）螺紋；

? 透鏡孔SM1螺紋，兼容Oeabt多系列的?1英寸套筒；

【4-40螺紋】KCD1L-M1直角調整架兼容?1英寸(25.4mm)的光學元件 , 為透射光提供最大的通光孔徑，并且為操作已安裝的光學元件提供空間。KCD1L-M1是用4-40螺絲固定?6mm籠桿，穩定性會比KCD1L-M的通孔設計更要穩定一些。

型號

規格

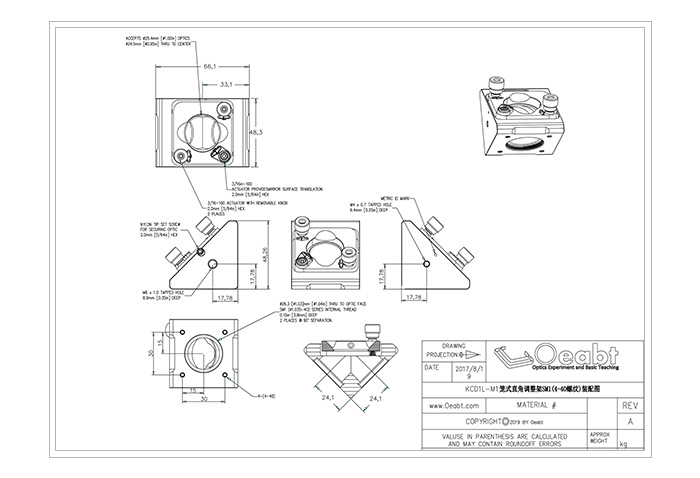

工程圖

對比

單價

發貨日期

購物車

型號： KCD1L-M1

規格： 48.6mm*48.6mm

工程圖：點擊下載

對比：

單價：￥428

發貨日期：當天

購物車：

KCD1L-M1 30mm籠式直角調整架

規格

48.6mm*48.6mm
材質

7075鋁合金
重量

141g
中心孔徑

螺紋類型

產品描述

螺紋: 4-40/M4/M6；孔間距: 15*15mm
