? 并排連接兩個30mm籠式立方體；
? 兼容30mm籠式系統；
? 中心孔?26.3mm，兼容30mm籠式系統組件所需透射光孔徑的通過；
? 附帶4個4-40柱頭螺紋，2個4-40平頭螺絲；

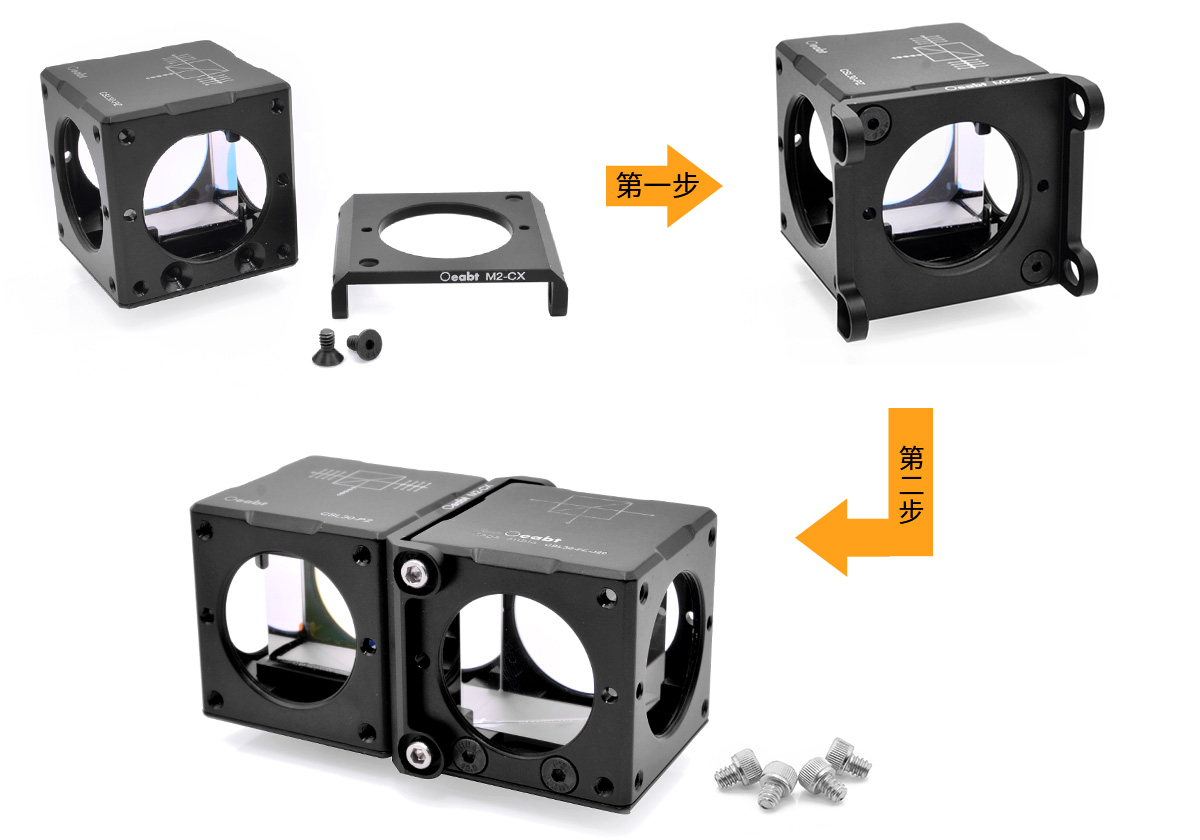

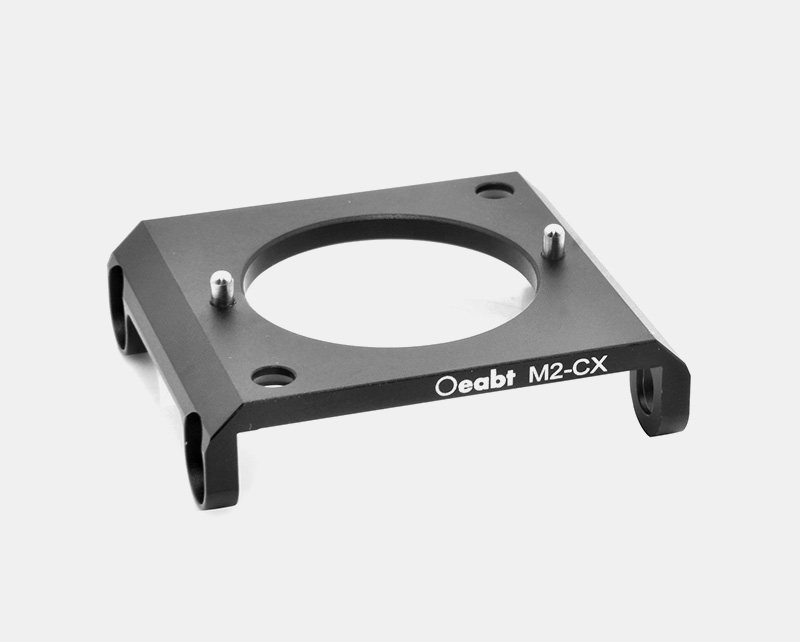

M2-CX系列是一個籠式立方體連接件可以將我們的30mm籠式立方體快速連接在一起，采用層疊式設計，可與任意個籠式立方體直接連接，為裝配復雜的光機械提供靈活性。
|
型號 |
M2-CX |
M2-CX2 |
|
規格 |
44.2*37.9*11.4mm |
56.7*39.6*18.4mm |
|
重量 |
8.2g |
14.9g |
|
材質 |
7075鋁合金 |
|
?產品描述

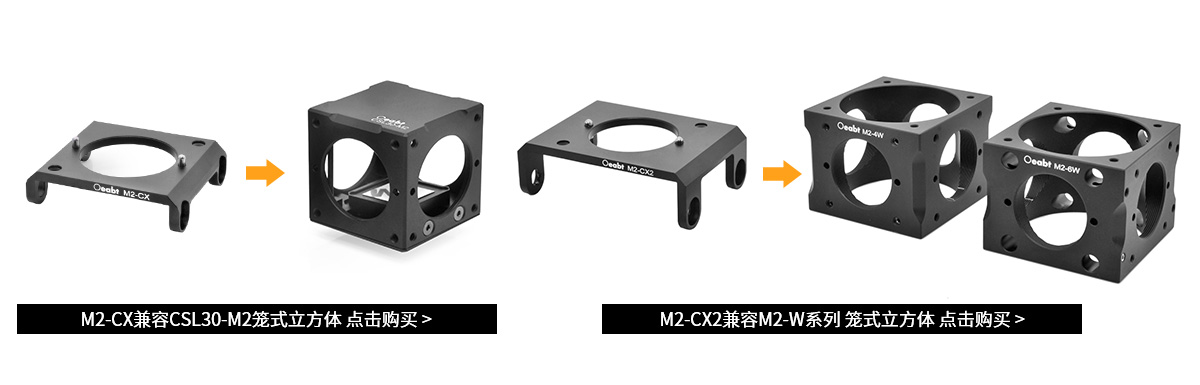

M2-CX兼容CSL30-M2籠式立方體，M2-CX2兼容M2-W系列的籠式立方體。

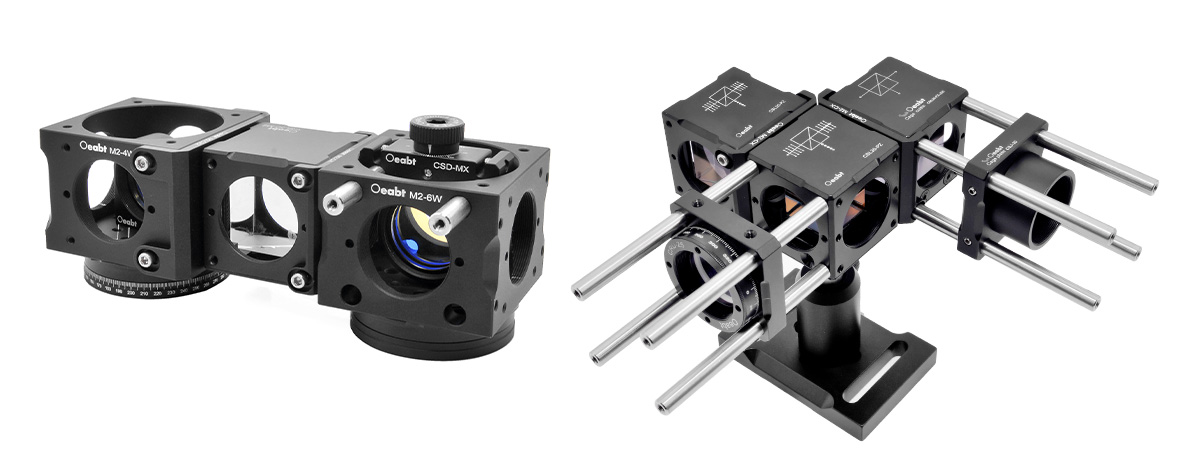

（4）應用示意：

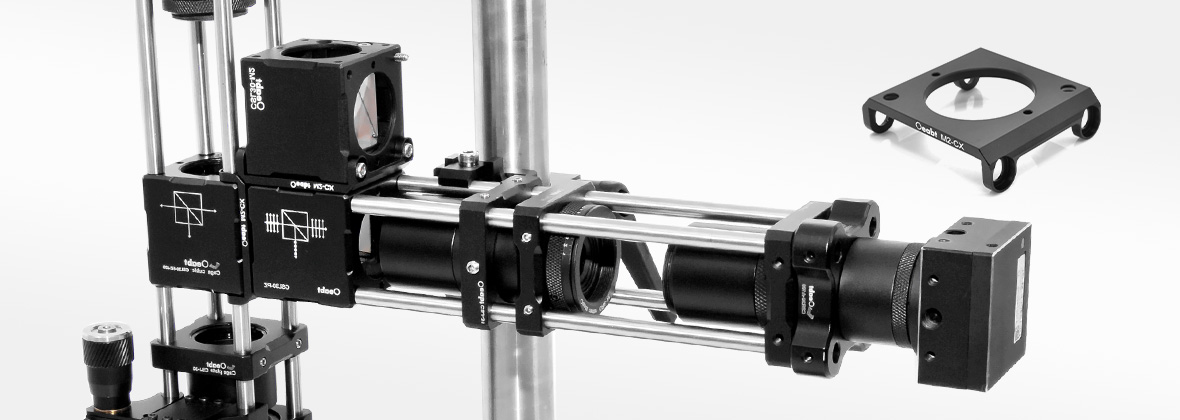

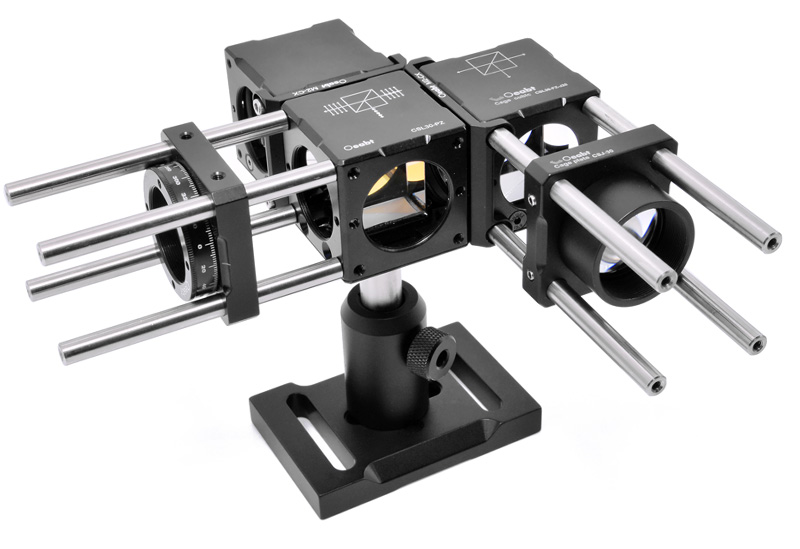

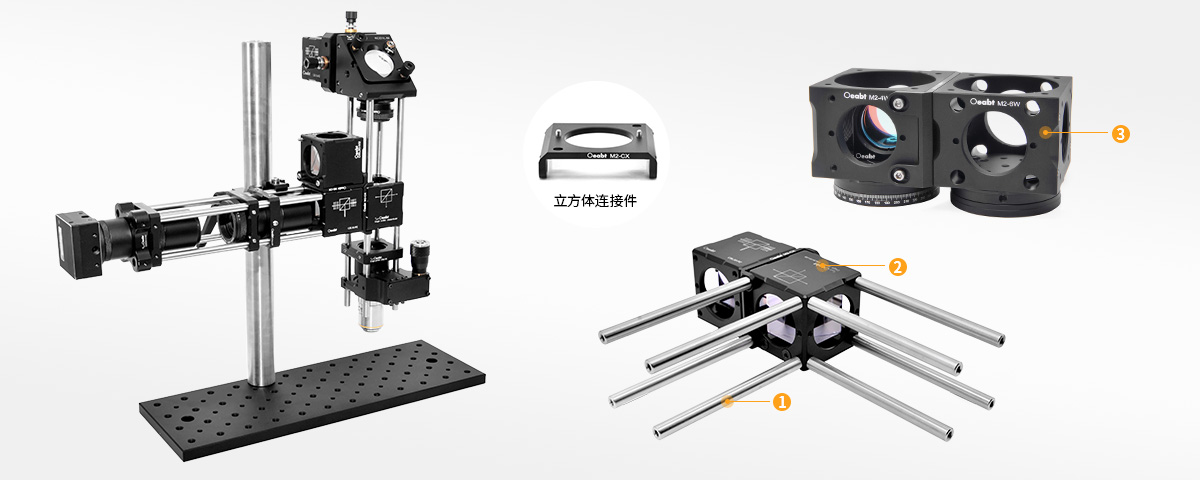

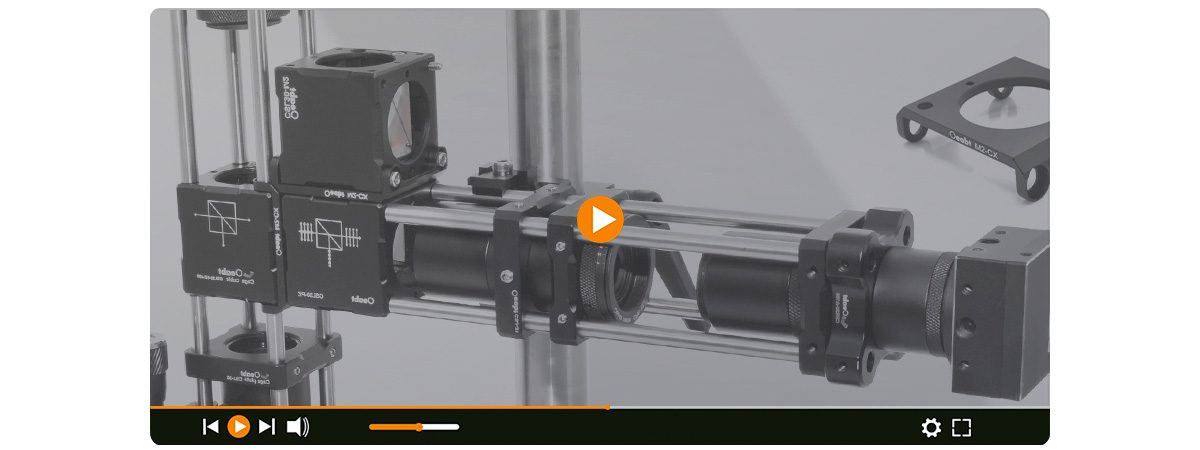

? ? ? 立方體連接件可將立方體與我們的30mm籠式系統直接兼容，可以支持多種平臺，光學元件固定架，以及各種配件。固定和可調的平臺作為穩定和適應性強的光學平臺，可以被集成到一個30mm籠式系統中，允許大量的光學元件相互集成。

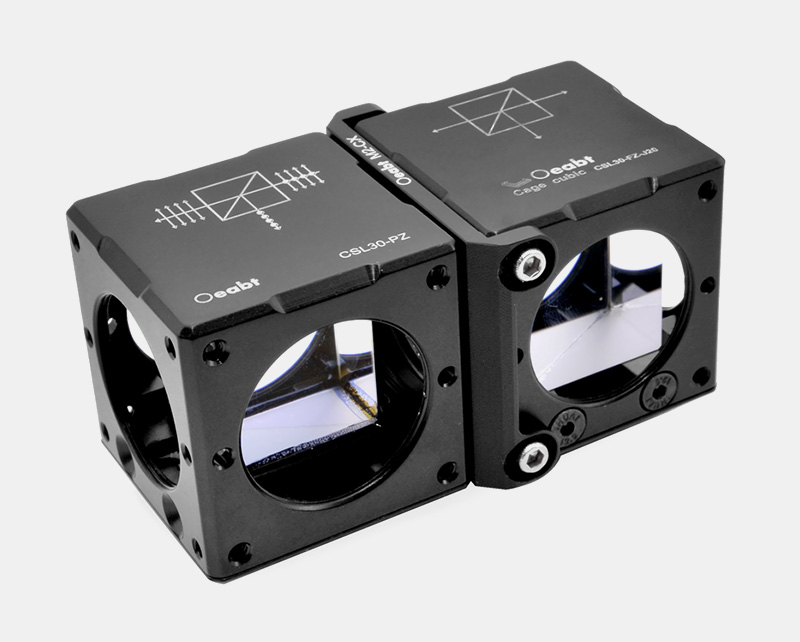

? M2-CX可并排連接兩個CSL30-M2籠式立方體；
? 兼容30mm籠式系統；
? 中心孔?26.3mm，兼容30mm籠式系統組件所需透射光孔徑的通過；
? 附帶4個4-40柱頭螺紋，2個4-40平頭螺絲；

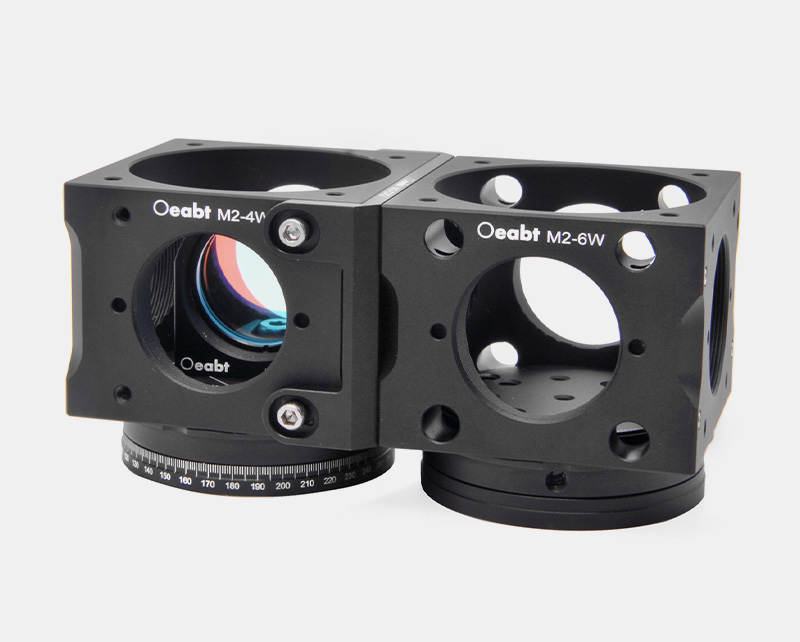

? M2-CX可并排連接兩個M2-W系列的籠式立方體；
? 兼容30mm籠式系統；
? 中心孔?26.3mm，兼容30mm籠式系統組件所需透射光孔徑的通過；
? 附帶4個4-40柱頭螺紋，2個4-40平頭螺絲；
M2-CX2 工程圖下載
